CE 630 Extrakcia (pevná látka-kvapalina)

CE 630 Extrakcia (pevná látka-kvapalina)

  • základy extrakcie tuhá látka-kvapalina
  • demonštrácia extrakcie tuhá látka-kvapalina ako kontinuálneho a diskontinuálneho procesu
  • skúmanie 1-, 2- a 3-stupňových procesov
  • vplyv prietoku rozpúšťadla a teploty na extrakčný proces
  • vplyv rýchlosti podávania extrakčného materiálu a rýchlosti otáčania extraktora na proces extrakcie

1 tréner
1 sada nástrojov
1 balenie z oxidu hlinitého
1 baliaca jednotka hydrogenuhličitanu draselného
1 softvér GUNT + kábel USB
1 sada inštruktážneho materiálu

  • diskontinuálna a kontinuálna extrakcia tuhá látka-kvapalina
  • Možné 1-, 2- alebo 3-stupňové režimy
  • regenerovateľný extrakčný materiál
  • Softvér GUNT s riadiacimi funkciami a zberom dát

voliteľné

pre diaľkové vzdelávanie
GU 100 Web Access Box
s
CE 630W webový prístupový softvér

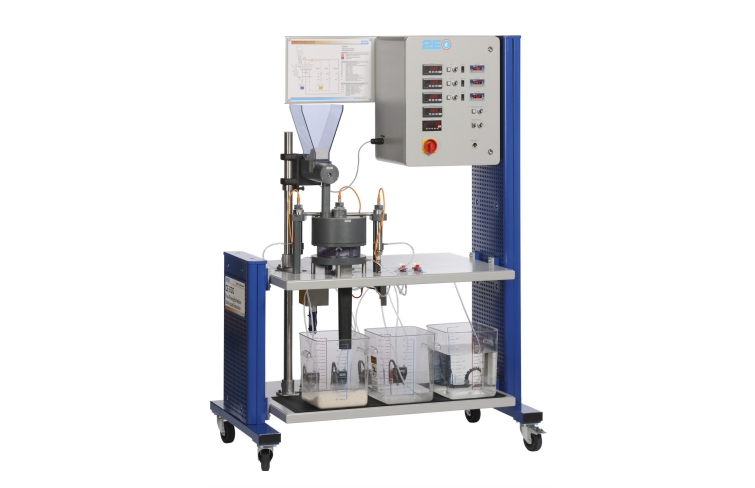

CE 630 umožňuje extrakciu rozpustnej zložky tuhej zmesi pomocou rotačného extraktora.

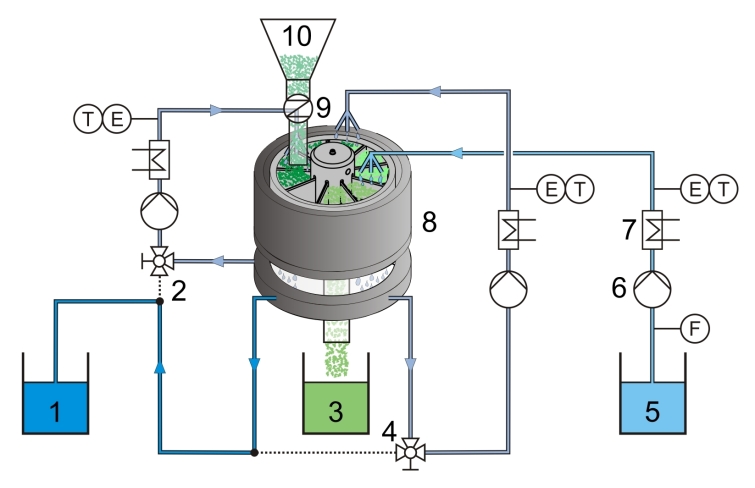

V kontinuálnom 3-stupňovom režime je čisté rozpúšťadlo (destilovaná voda) dodávané z nádrže do postrekovača prvého extrakčného stupňa, kde je distribuované cez tuhú zmes (extrakčný materiál). Rozpúšťadlo presakuje extrakčným materiálom, absorbuje jeho rozpustné zložky (hydrogenuhličitan draselný) a prechádza do zberných segmentov. Odtiaľ sa obohatené rozpúšťadlo dodáva do postrekovača ďalšieho stupňa. Po prechode posledným stupňom sa extrakt (rozpúšťadlo naplnené extrahovanou zložkou) zhromažďuje v extrakčnej nádrži. Extrakčný materiál je kontinuálne privádzaný do buniek rotačného extraktora špirálovým dopravníkom. Extrakčný materiál a rozpúšťadlo sa pohybujú v protiprúde. Extrakčný zvyšok padá do nádrže po jednej otáčke extraktora.

Ventily je možné použiť na prepnutie do 1- alebo 2-stupňového nepretržitého režimu. Diskontinuálny režim je možný so zastaveným odsávačom.

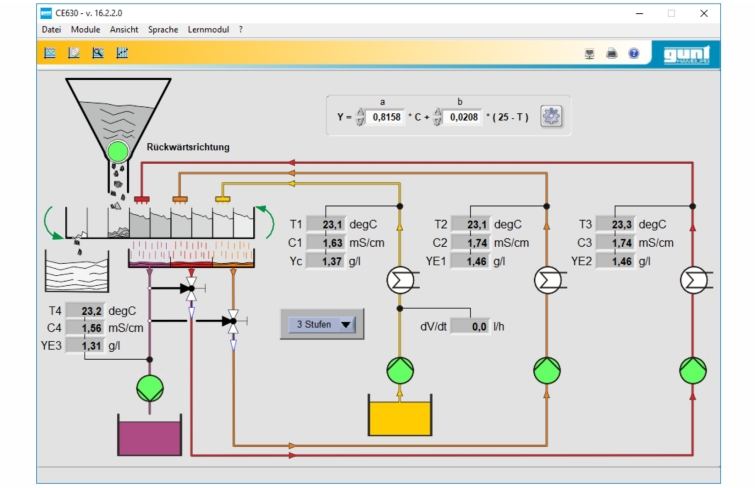

Na dodávanie rozpúšťadla sú k dispozícii tri čerpadlá. Ich rýchlosť je možné individuálne nastaviť pre každý stupeň. Teplota rozpúšťadla môže byť tiež nastavená pre každý stupeň pomocou PID regulátorov. Každý stupeň je vybavený senzormi vodivosti na monitorovanie separačného procesu. Všetky namerané hodnoty je možné zobraziť pomocou softvéru.

Pevná zmes (extrakčný materiál) sa vyrába pred extrakčným experimentom. Nosný materiál (granulovaný oxid hlinitý) sa privádza do roztoku soli (hydrogenuhličitan draselný rozpustený vo vode). Nosičový materiál nasiaknutý soľným roztokom sa potom vysuší.

Objednávacie číslo: 083.63000

Špecifikácia

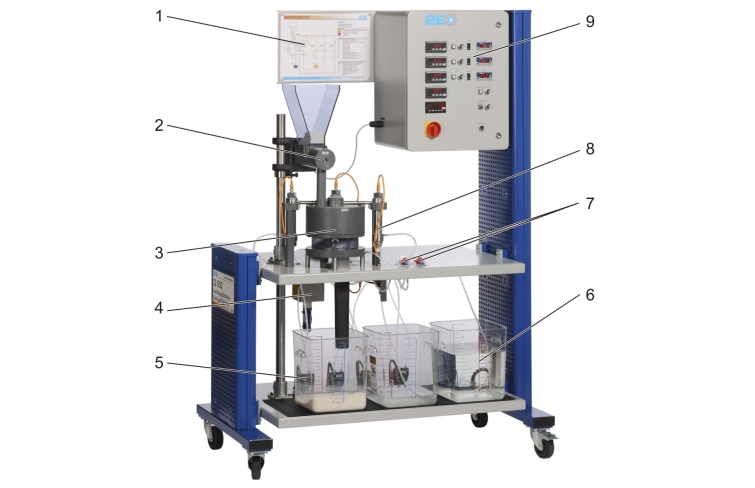

  1. revolverový extraktor pre kontinuálne a diskontinuálne extrahovanie pevná látka-kvapalina
  2. prepínanie do 1-, 2- alebo 3-stupňového režimu možné pomocou ventilov
  3. rýchlosť otáčania odsávača nastaviteľná potenciometrom
  4. špirálový dopravník s variabilnou rýchlosťou na nastavenie rýchlosti podávania extrakčného materiálu
  5. prietok rozpúšťadla nastaviteľný pre každý stupeň pomocou rýchlosti čerpadiel
  6. teplota rozpúšťadla nastaviteľná pre každý stupeň pomocou PID regulátora
  7. nádrže na extrakčný materiál, extrakčný zvyšok, rozpúšťadlo a extrakt
  8. Softvér GUNT na zber dát cez USB pod Windows 10
Technické dáta

Extraktor

  • 9 buniek
  • priemer rotora: cca. 200 mm
  • rýchlosť: cca. 0…9h -1
  • spotreba motora: cca. 0,9 W

Špirálový dopravník

  • max. rýchlosť posuvu: cca. 20 l/h
  • spotreba motora: cca. 4 W

4 peristaltické čerpadlá

  • max. prietok: cca. 25L/h pri 300mi n -1 a hadica 4,8x1,6mm
    3 ohrievače
  • spotreba energie: cca. 330 W

Nádrže

  • extrakčný materiál: cca. 5L
  • extrakčný zvyšok, rozpúšťadlo, extrakt: každý cca. 20L


Meracie rozsahy
  • prietok: 1x 0,025…0,5L/min
  • vodivosť: 4x 0…20 mS/cm
  • teplota: 4x 0…50°C

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 1360x780x1900 mm
Hmotnosť: cca. 150 kg

Vyžaduje sa pre prevádzku

Odporúča sa PC s Windows

Objednávacie číslo: 083.63000
