RT 450.04 Riadený systém: teplota
- hlavným prvkom pri konštrukcii regulačnej slučky teploty
- rýchla inštalácia do základného modulu RT 450 modulárnou montážou panelov
- plánovanie, nastavenie, testovanie, optimalizácia a posudzovanie regulačných slučiek teploty s rôznymi cieľmi a komponentmi
- dizajn a funkcia rôznych komponentov prístrojovej a riadiacej techniky
- technická terminológia a symboly v priemyselnej riadiacej technike
- praktické cvičenia: implementácia procesných a signálnych vedení
- spúšťanie a odstraňovanie porúch systémov procesného inžinierstva
1 ohrievač a 1 doskový výmenník tepla namontovaný na paneli, kompletný s potrubím, ventilom, bezpečnostnými prvkami, príchytkami snímača teploty, prípojkami na potrubný systém RT 450
požadovaný
RT 450 Školiaci systém automatizácie procesov: základný modul
Ovládanie s pneumaticky poháňaným regulačným ventilom
RT 450.21 Regulačný ventil, pneumaticky poháňaný, Kvs 1,0
RT 450.10 Modul kontinuálneho regulátora
alebo
RT 450.42 PLC modul so softvérom
Ovládanie s elektricky poháňaným regulačným ventilom
RT 450.11 Modul spínacieho regulátora
RT 450.24 Regulačný ventil, elektricky poháňaný, Kvs 1,0
alebo
RT 450.42 PLC modul so softvérom
Senzor
RT 450,36 Snímač teploty Pt100
alebo
RT 450.37 Termočlánok (K) s hlavovým vysielačom
voliteľné
RT 450.14 Softvér na konfiguráciu regulátora
Modul zapisovača mapy RT 450.12
Digitálny displej RT 450.13
RT 450.40 Vizualizačný softvér
s
RT 450.41 PROFIBUS DP modul pre regulátor
alebo
RT 450.43 PROFIBUS DP modul pre PLC

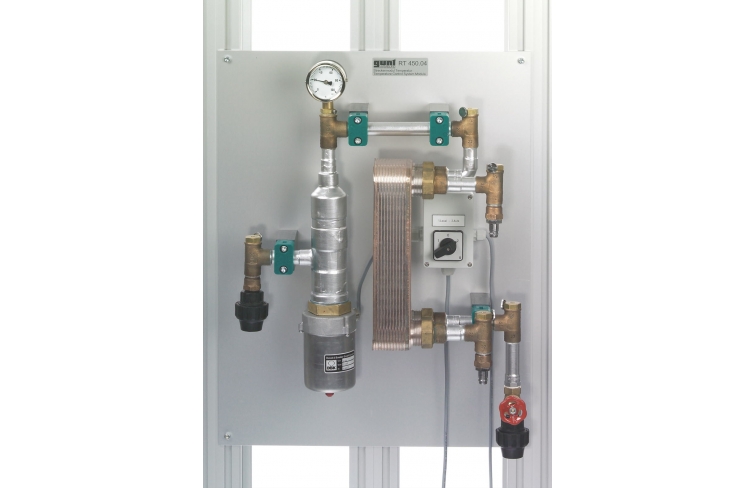

Modul riadeného systému RT 450.04 je prvok pripravený na montáž na panel. V spojení s ďalšími modulárnymi riadiacimi komponentmi umožňuje zostaviť a preskúmať systémy riadenia teploty s rôznymi charakteristickými vlastnosťami.
Panel je namontovaný na ráme základného modulu RT 450 . Hlavnými prvkami modulu riadeného systému sú: elektrický ohrievač inštalovaný v časti potrubia a doskový výmenník tepla medzi primárnym a sekundárnym vodným okruhom. Ohrievač môže byť ovládaný buď spínacím regulátorom, a tak pôsobiť ako ovládač regulačnej slučky, alebo môže pracovať v nepretržitej prevádzke ako čistý zdroj energie. V prevádzke ako kontinuálny regulátor, s ohrievačom ako zdrojom energie, je možné použiť dva rôzne ventily (pneumatické alebo elektrické) ako pohony v primárnom okruhu.
Pre bezpečnosť je ohrievač vybavený termostatom a zariadením na ochranu pred vyschnutím. Primárny okruh (s ohrievačom) je napojený potrubím na prívod vody základného modulu RT 450 , zatiaľ čo sekundárny okruh vyžaduje laboratórny prívod vody na chladenie. Je možné protiprúdové alebo paralelné chladenie. Napojenie na laboratórnu sieť je realizované rýchlospojkami a hadicami.
Objednávacie číslo: 080.45004
Špecifikácia
- výstavba regulačnej slučky teploty (v spojení s ďalšími modulmi série RT 450 )
- zostava kompaktného panelu pripravená na inštaláciu
- elektrický ohrievač s termostatom a ochranou proti chodu nasucho
- priame zobrazenie teploty na výstupe ohrievača s bimetalovým teplomerom
- ohrievač je buď akčný člen alebo kontinuálny ohrievač
- doskový výmenník tepla, pracujúci v protiprúdovom alebo paralelnom prúdovom režime
- primárny okruh s ohrievačom a výmenníkom, napojený na prívod vody základného modulu RT 450
- prietok primárneho okruhu riadený ručným ventilom
- sekundárny okruh výmenníka tepla napojený na laboratórny vodovod
Technické dáta
Doskový výmenník tepla
- počet tanierov: 20
- teplovýmenná plocha: 0,72m 2
- prietok: max. 3 m3 /h
Ohrievač s termostatom a ochranou proti chodu nasucho
- výkon: 2kW
- obmedzenie teploty termostatom: 65°C
Teplomer na výstupe ohrievača: 0…100°C
Rozmery a hmotnosť
DxŠxV: 510x200x650 mm
Hmotnosť: cca. 20 kg
Vyžaduje sa pre prevádzku
prípojka vody: max. 3 m3 /h
Objednávacie číslo: 080.45004
![RT 450 Modulárny školiaci systém pre automatizáciu procesov](/images/wissen_thumbs/166_en-GB.jpg)
![RT 450 Výber komponentov, príslušenstva, alternatív](/images/wissen_thumbs/229_en-GB.jpg)
![RT 450 Modulárny školiaci systém pre automatizáciu procesov](/images/wissen_thumbs/230_en-GB.jpg)
![Riadiaca technika, návrh pokročilého laboratória](/images/wissen_thumbs/262_en-GB.jpg)
![RT 450.14 Softvér na konfiguráciu ovládača](/images/datasheet/1128/RT-450.04-RT-450.14-Software-for-controller-configuration-products_list_small-gunt-1128-foto_totale.jpg)
![RT 450 Školiaci systém automatizácie procesov: základný modul](/images/datasheet/1128/RT-450.04-RT-450-Process-automation-training-system-base-module-products_list_small-gunt-1128-foto_totale.jpg)
![Modul zapisovača mapy RT 450.12](/images/datasheet/1128/RT-450.04-RT-450.12-Chart-recorder-module-products_list_small-gunt-1128-foto_totale.jpg)
![RT 450,40 vizualizačný softvér](/images/datasheet/1128/RT-450.04-RT-450.40-Visualisation-software-products_list_small-gunt-1128-foto_totale.jpg)
![RT 450.10 Modul kontinuálneho ovládača](/images/datasheet/1128/RT-450.04-RT-450.10-Continuous-controller-module-products_list_small-gunt-1128-foto_totale.jpg)
![Modul PLC RT 450.42 so softvérom](/images/datasheet/1128/RT-450.04-RT-450.42-PLC-module-with-software-products_list_small-gunt-1128-foto_totale.jpg)
![Modul PLC RT 450.42 so softvérom](/images/datasheet/1128/RT-450.04-RT-450.42-PLC-module-with-software-products_list_small-gunt-1128-foto_totale.jpg)
![](/images/datasheet/1128/RT-450.04-Controlled-system-module-temperature-products_list_small-gunt-1128-foto_totale.jpg)

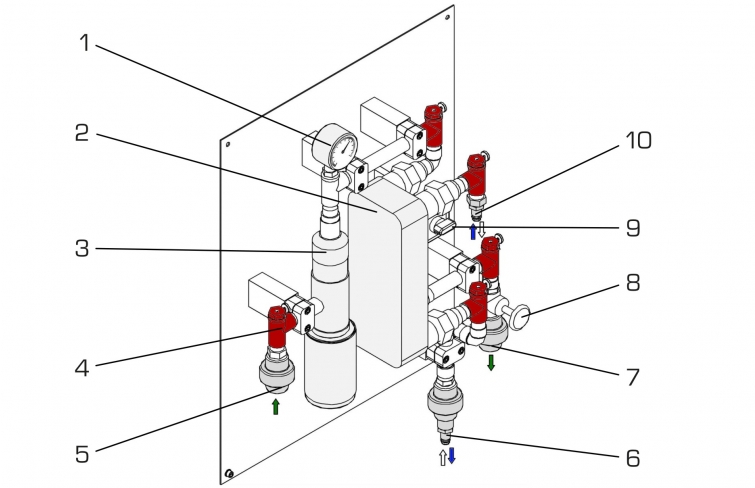

![1 teplomer, 2 doskový výmenník tepla, 3 ohrievač, 4 body merania teploty, 5 vstupov RT 450, 6 pripojení vonkajšieho okruhu vody, 7 spiatočky na RT 450, 8 regulačného ventilu, 9 prepínačov ohrievača, 10 pripojení vonkajšieho okruhu vody](/images/datasheet/1128/RT-450.04-Controlled-system-module-temperature-products_list_small-gunt-1128-zeichnung.jpg)

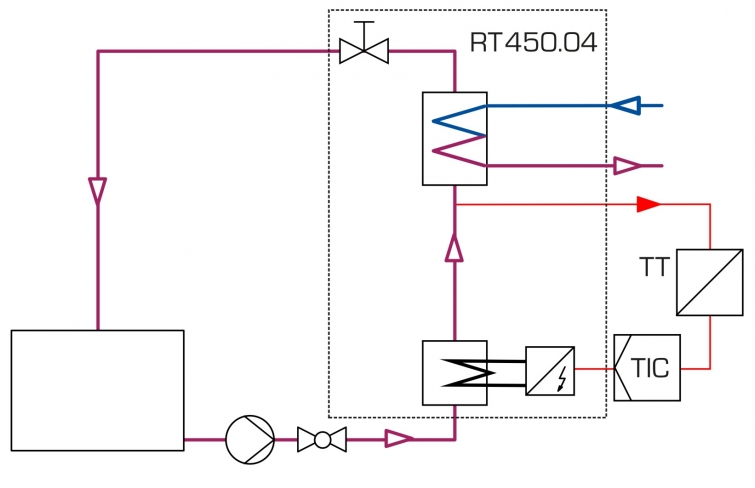

![Schéma procesu pre regulovaný systém s ohrievačom ako pohonom a spínacím regulátorom](/images/datasheet/1128/RT-450.04-Controlled-system-module-temperature-products_list_small-gunt-1128-zeichnung_einzelheit_1.jpg)

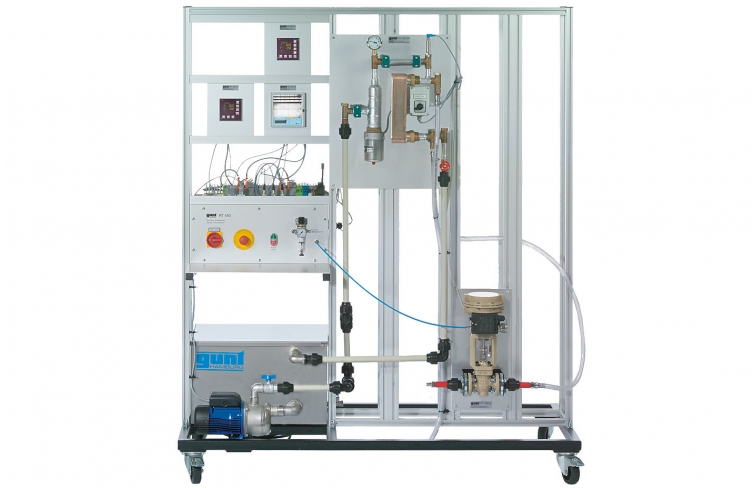

![Na obrázku je znázornené usporiadanie systému regulácie teploty. Okrem základného modulu RT 450 obsahuje nasledujúce komponenty: RT 450.04 (modul riadeného systému: teplota), RT 450.11 (ovládač), RT 450.12 (záznamník), RT 450.21 (regulačný ventil) a RT 450.36 (snímač teploty) .](/images/datasheet/1128/RT-450.04-Controlled-system-module-temperature-products_list_small-gunt-1128-zeichnung_einzelheit_2.jpg)
