RT 450 Tréningový systém automatizácie: základný modul
- modulárny školiaci systém poskytujúci úvod do základov automatizácie procesov
- základný modul s veľkým rámom pre vopred zmontované komponenty
- široká škála dostupného príslušenstva: procesné aplikačné moduly, snímače, akčné členy, ovládače, PLC atď.
- voliteľne dostupný softvér na zber údajov, ovládanie operátora a nastavenie parametrov
- spolu s doplnkovými komponentmi je možný nasledujúci učebný obsah a cvičenia
- plánovanie a budovanie rôznych procesných aplikácií
- plánovanie a výstavba rôznych automatizačných riešení pre riadiace systémy
- oboznámenie sa s dizajnom, funkciou a správaním komponentov priemyselnej automatizácie, ako sú riadiace jednotky, PLC , akčné členy a meracie zariadenia
- spúšťanie a optimalizácia automatizovaných procesných aplikácií
- vytvorenie procesných prepojení (cez potrubia/hadice), pripojenie elektrického napájania a prístrojových a riadiacich komponentov
- základy používania zberu dát, riadenia systému a nastavovania parametrov pomocou softvéru RT 450.40
1 základný modul s čerpadlom, nádržou a spínacou skrinkou
1 sada nástrojov
1 sada hadíc
1 sada príslušenstva (plastová trubica, jednožilový neopláštený kábel, spojovacie prvky)
1 sada inštruktážneho materiálu
požadovaný
RT 450.01 Modul riadeného systému: úroveň
RT 450.02 Modul riadeného systému: prietok
RT 450.03 Modul riadeného systému: tlak
RT 450.04 Modul riadeného systému: teplota
Ovládač
RT 450.10 Modul kontinuálneho regulátora
RT 450.11 Modul spínacieho regulátora
RT 450.42 PLC modul so softvérom
Ovládací ventil
RT 450.20 Regulačný ventil, pneumaticky poháňaný, Kvs 0,4
RT 450.21 Regulačný ventil, pneumaticky poháňaný, Kvs 1,0
RT 450.23 Regulačný ventil, elektricky poháňaný, Kvs 0,4
RT 450.24 Regulačný ventil, elektricky poháňaný, Kvs 1,0
Senzor
RT 450,30 Snímač tlaku, 0...6bar
RT 450.31 Snímač tlaku, 0...2bar
RT 450.32 Snímač tlaku, 0...100mbar
RT 450.33 Clona so snímačom diferenčného tlaku
RT 450.34 Snímač prietoku: elektromagnetický
RT 450,35 Snímač hladiny, kapacitný
RT 450,36 Snímač teploty Pt100
RT 450.37 Termočlánok (K) s hlavovým vysielačom
voliteľné
Modul zapisovača mapy RT 450.12
Digitálny displej RT 450.13
RT 450.14 Softvér na konfiguráciu regulátora
RT 450.40 Vizualizačný softvér
s
RT 450.41 PROFIBUS DP modul pre regulátor
alebo
RT 450.43 PROFIBUS DP modul pre PLC
Základný modul RT 450 spolu so širokou škálou doplnkových komponentov poskytuje modulárny, plne flexibilný a otvorený systém na učenie sa základov automatizácie procesov pomocou experimentovania. Komponenty príslušenstva sú predinštalované na paneloch. Základný modul poskytuje rozsiahly rám pre rýchlu a bezpečnú montáž komponentov potrebných pre rôzne experimenty. Zahŕňa prívod vody s nádržou a čerpadlom, rozvodnú skriňu pre napájanie, ako aj prípojky, údržbové jednotky a regulátor tlaku pre externý prívod stlačeného vzduchu.
Pripojenie meracích a riadiacich káblov a procesných liniek, ako aj pripojenie k elektrickej sieti tvoria kľúčové prvky programu cvičení. Okrem čisto systematického technického vzdelávacieho obsahu sú kľúčovými aspektmi vyučovacích cieľov predbežné plánovanie, modifikácia, testovanie, uvedenie do prevádzky a optimalizácia.
Optimálne učenie sa dosiahne, keď dvaja alebo traja študenti spolupracujú na tréningovom systéme ako skupina.
Ako príslušenstvo je k dispozícii prístrojový a riadiaci softvér ( RT 450.40 ) s modulom rozhrania pre PROFIBUS DP ( RT 450.41 ). To umožňuje zobrazenie kľúčových procesných premenných a vykonávanie riadiacich funkcií.
Objednávacie číslo: 080.45000
Špecifikácia
- základný modul pre flexibilný školiaci systém automatizácie procesov
- veľký rám s hliníkovými koľajnicami
- rám pre elektrické moduly
- vodný okruh s odstredivým čerpadlom a nádržou
- rozvodná skriňa s napájaním 24V
- prakticky orientované svorkovnice na zapojenie prístrojových a riadiacich signálov
- 2x údržbová jednotka a regulátor tlaku stlačeného vzduchu
- inštalačný a spojovací materiál vrátane nástrojov na pripojenie doplnkových modulov
Technické dáta
Zásobná nádrž z nehrdzavejúcej ocele: 75L
Odstredivé čerpadlo
- max. hlava: 20m
- max. prietok: 5,4 m 3 /h
- príkon: 370W
Napájanie komponentov 24V DC
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 1650x850x1950 mm
Hmotnosť: cca. 120 kg
Vyžaduje sa pre prevádzku
stlačený vzduch ( RT 450.03 , RT 450.20 , RT 450.21 ): 6…10 bar
Objednávacie číslo: 080.45000
![RT 450 Modulárny školiaci systém pre automatizáciu procesov](/images/wissen_thumbs/166_en-GB.jpg)
![RT 450 Výber komponentov, príslušenstva, alternatív](/images/wissen_thumbs/229_en-GB.jpg)
![RT 450 Modulárny školiaci systém pre automatizáciu procesov](/images/wissen_thumbs/230_en-GB.jpg)
![Riadiaca technika, návrh pokročilého laboratória](/images/wissen_thumbs/262_en-GB.jpg)
![Modul zapisovača mapy RT 450.12](/images/datasheet/1124/RT-450-RT-450.12-Chart-recorder-module-products_list_small-gunt-1124-foto_totale.jpg)
![RT 450.01 Modul riadeného systému: úroveň](/images/datasheet/1124/RT-450-RT-450.01-Controlled-system-module-level-products_list_small-gunt-1124-foto_totale.jpg)
![RT 450.02 Modul riadeného systému: prietok](/images/datasheet/1124/RT-450-RT-450.02-Controlled-system-module-flow-products_list_small-gunt-1124-foto_totale.jpg)
![RT 450.03 Modul riadeného systému: tlak](/images/datasheet/1124/RT-450-RT-450.03-Controlled-system-module-pressure-products_list_small-gunt-1124-foto_totale.jpg)
![RT 450.14 Softvér na konfiguráciu ovládača](/images/datasheet/1124/RT-450-RT-450.14-Software-for-controller-configuration-products_list_small-gunt-1124-foto_totale.jpg)
![RT 450.04 Modul riadeného systému: teplota](/images/datasheet/1124/RT-450-RT-450.04-Controlled-system-module-temperature-products_list_small-gunt-1124-foto_totale.jpg)
![RT 450,40 vizualizačný softvér](/images/datasheet/1124/RT-450-RT-450.40-Visualisation-software-products_list_small-gunt-1124-foto_totale.jpg)
![RT 450.10 Modul kontinuálneho ovládača](/images/datasheet/1124/RT-450-RT-450.10-Continuous-controller-module-products_list_small-gunt-1124-foto_totale.jpg)
![Modul PLC RT 450.42 so softvérom](/images/datasheet/1124/RT-450-RT-450.42-PLC-module-with-software-products_list_small-gunt-1124-foto_totale.jpg)
![RT 450.20 Regulačný ventil, pneumaticky poháňaný, Kvs 0,4](/images/datasheet/1124/RT-450-RT-450.20-Control-valve-pneumatically-driven-Kvs-04-products_list_small-gunt-1124-foto_totale.jpg)
![RT 450.34 Snímač prietoku: elektromagnetický](/images/datasheet/1124/RT-450-RT-450.34-Flow-rate-sensor-electromagnetic-products_list_small-gunt-1124-foto_totale.jpg)

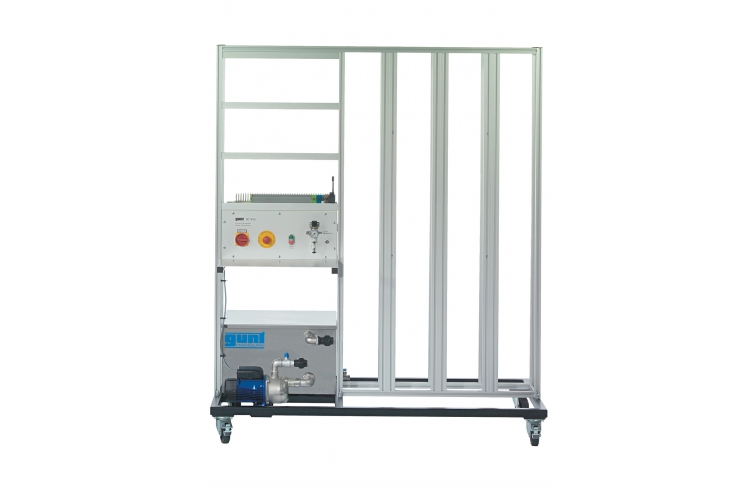

![](/images/datasheet/1124/RT-450-Process-automation-training-system-base-module-products_list_small-gunt-1124-foto_totale.jpg)

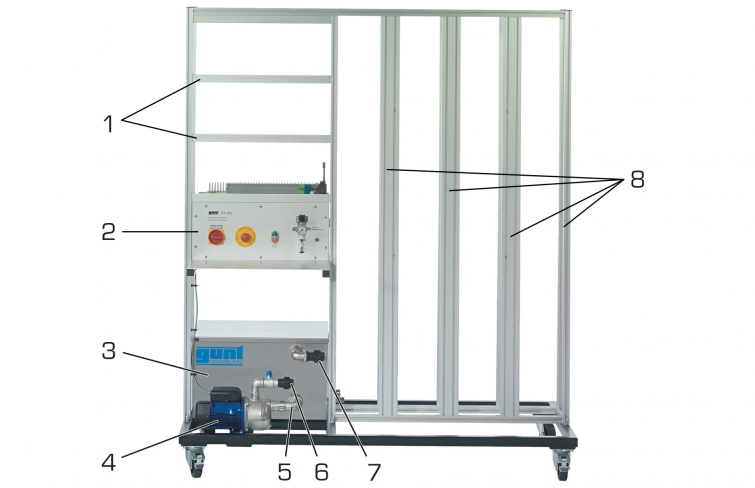

![1 rám pre elektrické moduly, 2 rozvádzač s napájaním a údržbou a jednotkou na reguláciu tlaku stlačeného vzduchu, 3 zásobník, 4 odstredivé čerpadlo, 5 výstup čerpadla, 6 vstup čerpadla, 7 spätný systém vody, 8 hliníkový rám](/images/datasheet/1124/RT-450-Process-automation-training-system-base-module-products_list_small-gunt-1124-zeichnung.jpg)

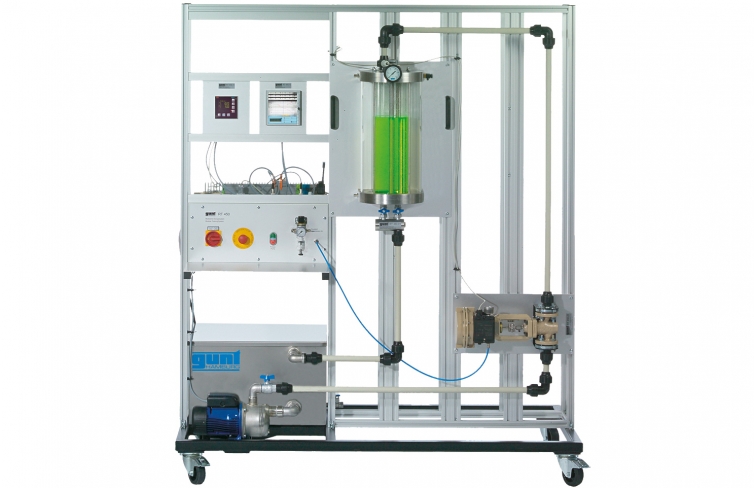

![Obrázok ukazuje usporiadanie systému riadenia úrovne. Okrem základného modulu RT 450 obsahuje nasledujúce komponenty: RT 450.01 (modul riadeného systému: hladina ), RT 450.10 (ovládač), RT 450.12 (záznamník), RT 450.21 (regulačný ventil) a RT 450.35 (snímač hladiny). .](/images/datasheet/1124/RT-450-Process-automation-training-system-base-module-products_list_small-gunt-1124-zeichnung_einzelheit_1.jpg)

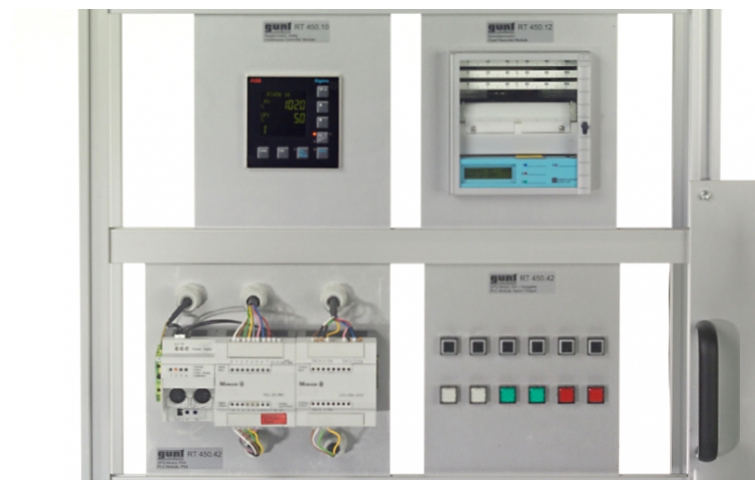

![RT 450.10 (ovládač), RT 450.12 (rekordér) a RT 450.42 (modul PLC)](/images/datasheet/1124/RT-450-Process-automation-training-system-base-module-products_list_small-gunt-1124-zeichnung_einzelheit_2.jpg)
