HM 162 Experimentálny žľab veľkosti 309x450mm
- experimenty od základných princípov až po výskumné projekty, k dispozícii sú experimentálne úseky 5m, 7,5m, 10m a 12,5m
- riadenie závodu pomocou integrovaného PLC
- integrovaný router na obsluhu a ovládanie cez koncové zariadenie a na zrkadlenie obrazovky na ďalších koncových zariadeniach: PC, tablet, smartfón
- modely zo všetkých oblastí hydraulického inžinierstva dostupné ako príslušenstvo
- spolu s voliteľnými modelmi
- rovnomerný a nerovnomerný výboj
- prietokové vzorce
- prietokový prechod (hydraulický skok)
- rozptyl energie (hydraulický skok, utišovacia nádrž)
- prietok nad riadiacimi štruktúrami: hrádze (ostrý hrebeň, široký hrebeň, ogee-chochlatý)
- prietok cez riadiace konštrukcie: vypúšťanie pod bránami
- žľaby na meranie prietoku
- lokálne straty v dôsledku prekážok
- prechodné prúdenie: vlny
- vibračné pilóty
- transport sedimentov
- zrkadlenie obrazovky: zrkadlenie používateľského rozhrania na koncových zariadeniach
- navigácia v menu nezávisle od používateľského rozhrania zobrazeného na dotykovej obrazovke
- rôzne užívateľské úrovne dostupné na koncovom zariadení: na pozorovanie experimentov alebo na obsluhu a kontrolu
experimentálny žľab, sada nástrojov, softvér GUNT , sada inštruktážneho materiálu
voliteľné
Riadiace štruktúry
HM 162,29 Stavidlo
HM 162,40 Brána radiálna
HM 162,30 Súprava tanierových prepadov, štyri typy
HM 162,31 Široká hrebeňová hať
Hať HM 162,33 Hráz
TK 162,36 Hať sifón
HM 162,38 Hrable
Hať HM 162,34 Ogee hrebene s meraním tlaku
Hať HM 162,32 Ogee s dvoma haťovými výpustmi
HM 162,35 Prvky na rozptyl energie
Zmena prierezu
HM 162,44 Parapet
HM 162,45 Priepust
HM 162,46 Sada mól, sedem profilov
HM 162,77 Žľabové dno s kamienkami
Žľaby na meranie prietoku
HM 162,51 Venturiho žľab
HM 162,55 Parshallov žľab
HM 162,63 Žľab lichobežníkový
Ďalšie experimenty
HM 162.41 Generátor vĺn
HM 162,80 Súbor pláží
HM 162,61 Vibračné pilóty
HM 162.71 Uzavretý okruh sedimentov
HM 162,72 Lapač sedimentov
HM 162.73 Privádzač sedimentov
Meracie prístroje
HM 162,52 Hladinomer
HM 162,91 Digitálny hladinomer
HM 162,64 Rýchlomer
HM 162,50 Pitostatická trubica
HM 162,53 Desať trubicových manometrov
HM 162.13 Elektronické meranie tlaku
HM 162,59 Nosič prístrojov
HM 162,81 PIV-Systém
HM 162,82 Nosič prístrojov pre PIV systém
HM 162,83 Výrez na sklo pre PIV systém
Ostatné príslušenstvo
HM 162,57 Elektrické nastavenie sklonu
HM 162.10 Predlžovací prvok experimentálneho žľabu
HM 162,20 Nádrž na vodu
HM 162,14 Galéria
HM 162,15 Výsuvný prvok galérie
Experimentálne žľaby sa používajú vo výučbe a výskume na demonštráciu a štúdium hlavných javov prietoku s otvoreným kanálom v laboratórnom meradle. Demonštrujú sa napríklad riadiace štruktúry na reguláciu prietoku a rôzne metódy merania prietoku.
Experimentálny žľab HM 162 má uzavretý vodný okruh a výsuvnú experimentálnu časť. Bočné steny experimentálnej časti sú vyrobené z tvrdeného skla, čo umožňuje vynikajúce pozorovanie experimentov. Všetky komponenty, ktoré prichádzajú do styku s vodou, sú vyrobené z materiálov odolných voči korózii.
Vstupný prvok je navrhnutý tak, aby prúdenie vstupovalo do experimentálnej časti s veľmi malou turbulenciou.
Sklon experimentálneho žľabu možno jemne nastaviť, aby sa umožnila simulácia sklonu a aby sa vytvoril rovnomerný prietok pri konštantnej hĺbke vypúšťania.
Široký výber modelov, ako sú hrádze, hrádze, prietokomery alebo generátor vĺn, sú k dispozícii ako príslušenstvo a zabezpečujú komplexný program experimentov. Väčšina modelov je rýchlo a bezpečne priskrutkovaná k spodnej časti experimentálnej časti.
Žľab je riadený PLC cez dotykovú obrazovku. Pomocou integrovaného smerovača možno žľab alternatívne ovládať a ovládať cez koncové zariadenie. Používateľské rozhranie je možné zobraziť aj na ďalších koncových zariadeniach (zrkadlenie obrazovky). Prostredníctvom PLC je možné namerané hodnoty interne uložiť. Prístup k uloženým nameraným hodnotám je možný z koncových zariadení cez WLAN s integrovaným routerom/LAN pripojením do vlastnej siete zákazníka. Prostredníctvom priameho LAN pripojenia je možné namerané hodnoty preniesť aj do PC, kde ich možno analyzovať pomocou softvéru GUNT . Pre experimentálne pozorovanie v rámci diaľkového vzdelávania je nevyhnutné použitie kamery.
Objednávacie číslo: 070.16200
Špecifikácia
- základné princípy toku s otvoreným kanálom
- experimentálny žľab s experimentálnou sekciou, vstupným a výstupným prvkom a uzavretým vodným okruhom
- dĺžka pokusného úseku 5m, s ďalšími predlžovacími prvkami HM 162.10 možná až 12,5m
- plynulo nastaviteľný sklon experimentálnej časti
- experimentálna časť s 20 rovnomerne rozmiestnenými závitovými otvormi na dne na inštaláciu modelov alebo na meranie hladiny vody pomocou tlaku
- bočné steny experimentálnej časti sú vyrobené z tvrdeného skla pre vynikajúce pozorovanie experimentov
- experimentálna časť s vodiacimi lištami pre voliteľne dostupný prístrojový nosič HM 162.59
- všetky povrchy prichádzajúce do styku s vodou sú vyrobené z materiálov odolných voči korózii: nehrdzavejúca oceľ, sklom vystužený plast
- prietokovo optimalizovaný vstupný prvok pre vstup s nízkou turbulenciou do experimentálnej časti
- uzavretý vodný okruh s 2 nádržami na vodu, čerpadlom, elektromagnetickým snímačom prietoku a reguláciou prietoku
- modely zo všetkých oblastí hydraulického inžinierstva dostupné ako príslušenstvo
- ovládanie žľabu pomocou PLC cez dotykovú obrazovku
- integrovaný router na obsluhu a ovládanie cez koncové zariadenie a na zrkadlenie obrazovky: zrkadlenie používateľského rozhrania až na 5 koncových zariadeniach
- zber dát cez PLC do internej pamäte, prístup k uloženým nameraným hodnotám cez WLAN s integrovaným routerom/ LAN pripojením do vlastnej siete zákazníka
- Softvér GUNT na zber dát cez LAN pod Windows 10
Technické dáta
Experimentálna sekcia
- možné dĺžky: 5m-7,5m-10m-12,5m
- prietokový prierez ŠxV: 309x450mm
- nastavenie sklonu: -0,5…+2,5%
2 nádrže, vyrobené z GRP , 1100L každá
Pumpa
- príkon: 4,75kW
- max. prietok: 132 m 3 /h
- max. výška hlavy: 16,1 m
- rýchlosť: 1450 min -1
Meracie rozsahy
- prietok: 5,4…130 m 3 /h
400V, 50Hz, 3 fázy, 400V, 60Hz, 3 fázy
230V, 60Hz, 3 fázy, voliteľné UL/CSA
Rozmery a hmotnosť
DxŠxV: 9170x1000x2100mm (skúšobná časť 5m)
Prázdna hmotnosť: cca. 1800 kg
Vyžaduje sa pre prevádzku
PC s Windows
Objednávacie číslo: 070.16200
![Experimentálne kanály: prehľad webu](/images/wissen_thumbs/576_en-GB.jpg)
![Prietok s otvoreným kanálom](/images/wissen_thumbs/213_en-GB.jpg)
![HM 162/HM 163 Experimentálny žľab](/images/wissen_thumbs/109_en-GB.jpg)
![GUNT-Experimentálne žľaby](/images/wissen_thumbs/191_en-GB.jpg)
![Experimentálne žľaby](/images/wissen_thumbs/353_en-GB.jpg)
![Návrh hydrologického laboratória (civilné)](/images/wissen_thumbs/259_en-GB.jpg)

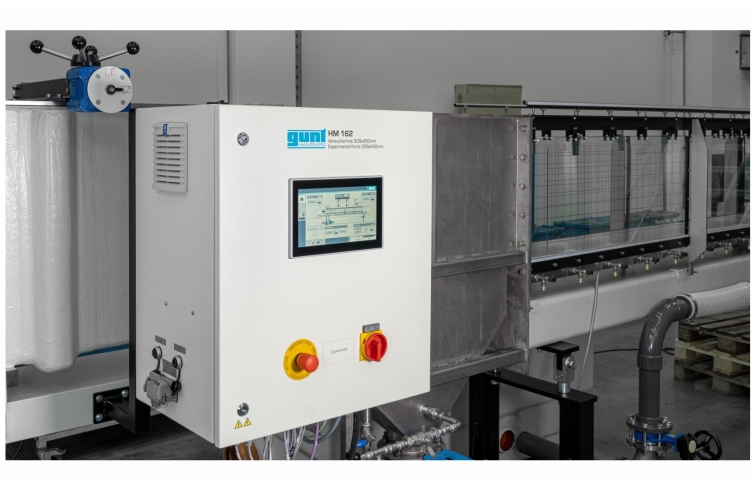

![Rozvádzač s dotykovým displejom na ovládanie](/images/datasheet/675/HM-162-Experimental-flume-309x450mm-products_list_small-gunt-675-add_1.jpg)
![Dotyková obrazovka PLC](/images/datasheet/675/HM-162-Experimental-flume-309x450mm-products_list_small-gunt-675-add_2.jpg)

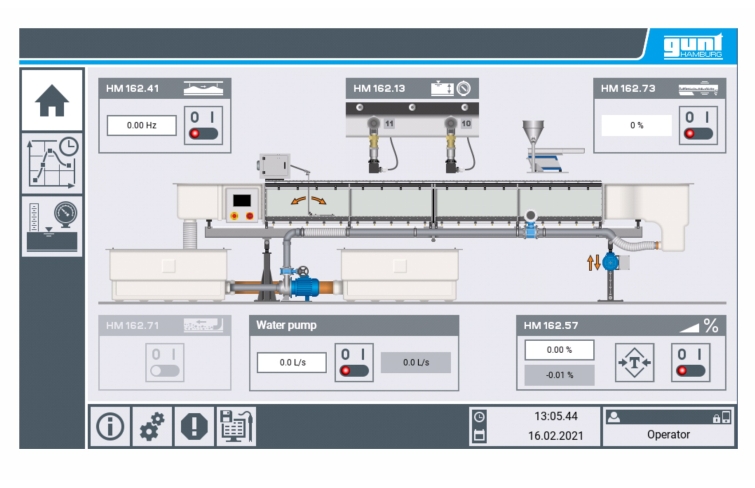

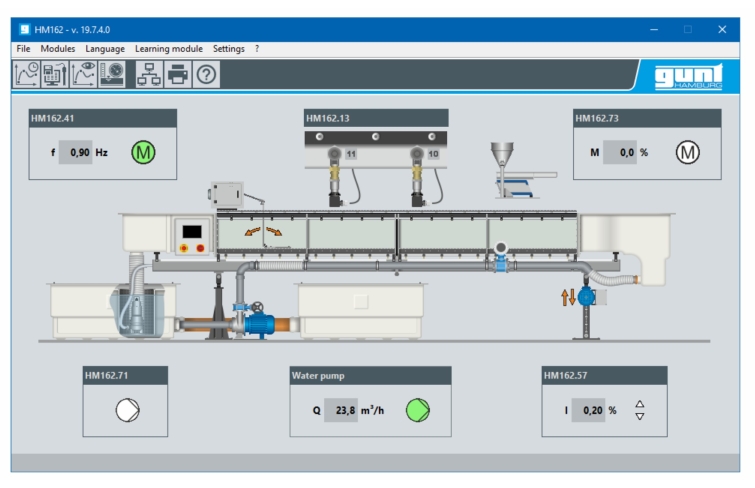

![Snímka obrazovky softvéru](/images/datasheet/675/HM-162-Experimental-flume-309x450mm-products_list_small-gunt-675-add_3.jpg)
![HM 162,29 Stavidlo](/images/datasheet/675/HM-162-HM-162.29-Sluice-gate-products_list_small-gunt-675-foto_totale.jpg)
![HM 162,40 Radiálna brána](/images/datasheet/675/HM-162-HM-162.40-Radial-gate-products_list_small-gunt-675-foto_totale.jpg)
![HM 162,30 Súprava tanierových prepadov, štyri typy](/images/datasheet/675/HM-162-HM-162.30-Set-of-plate-weirs-four-types-products_list_small-gunt-675-foto_totale.jpg)
![HM 162,31 Široká hrebeňová hať](/images/datasheet/675/HM-162-HM-162.31-Broad-crested-weir-products_list_small-gunt-675-foto_totale.jpg)
![Hať HM 162,33 Hráz](/images/datasheet/675/HM-162-HM-162.33-Crump-weir-products_list_small-gunt-675-foto_totale.jpg)
![Hať HM 162,36 Sifón](/images/datasheet/675/HM-162-HM-162.36-Siphon-weir-products_list_small-gunt-675-foto_totale.jpg)
![HM 162,38 hrable](/images/datasheet/675/HM-162-HM-162.38-Rake-products_list_small-gunt-675-foto_totale.jpg)
![Hať HM 162,34 Ogee s hrebeňom s meraním tlaku](/images/datasheet/675/HM-162-HM-162.34-Ogee-crested-weir-with-pressure-measurement-products_list_small-gunt-675-foto_totale.jpg)
![Hať HM 162,32 Ogee s dvoma výpustmi](/images/datasheet/675/HM-162-HM-162.32-Ogee-crested-weir-with-two-weir-outlets-products_list_small-gunt-675-foto_totale.jpg)
![HM 162,35 Prvky na rozptyl energie](/images/datasheet/675/HM-162-HM-162.35-Elements-for-energy-dissipation-products_list_small-gunt-675-foto_totale.jpg)
![HM 162,44 parapet](/images/datasheet/675/HM-162-HM-162.44-Sill-products_list_small-gunt-675-foto_totale.jpg)
![HM 162,45 Priepust](/images/datasheet/675/HM-162-HM-162.45-Culvert-products_list_small-gunt-675-foto_totale.jpg)
![HM 162,46 Sada mól, sedem profilov](/images/datasheet/675/HM-162-HM-162.46-Set-of-piers-seven-profiles-products_list_small-gunt-675-foto_totale.jpg)
![HM 162,77 Dno žľabu s kamienkovými kameňmi](/images/datasheet/675/HM-162-HM-162.77-Flume-bottom-with-pebble-stones-products_list_small-gunt-675-foto_totale.jpg)
![HM 162,51 Venturiho žľab](/images/datasheet/675/HM-162-HM-162.51-Venturi-flume-products_list_small-gunt-675-foto_totale.jpg)
![HM 162,55 Parshallov žľab](/images/datasheet/675/HM-162-HM-162.55-Parshall-flume-products_list_small-gunt-675-foto_totale.jpg)
![HM 162,63 Trapézový žľab](/images/datasheet/675/HM-162-HM-162.63-Trapezoidal-flume-products_list_small-gunt-675-foto_totale.jpg)
![HM 162.41 generátor vĺn](/images/datasheet/675/HM-162-HM-162.41-Wave-generator-products_list_small-gunt-675-foto_totale.jpg)
![HM 162,80 Súbor pláží](/images/datasheet/675/HM-162-HM-162.80-Set-of-beaches-products_list_small-gunt-675-foto_totale.jpg)
![HM 162,61 Vibračné pilóty](/images/datasheet/675/HM-162-HM-162.61-Vibrating-piles-products_list_small-gunt-675-foto_totale.jpg)
![HM 162,71 Uzavretý okruh sedimentov](/images/datasheet/675/HM-162-HM-162.71-Closed-sediment-circuit-products_list_small-gunt-675-foto_totale.jpg)
![HM 162.72 Lapač sedimentov](/images/datasheet/675/HM-162-HM-162.72-Sediment-trap-products_list_small-gunt-675-foto_totale.jpg)
![HM 162,73 Privádzač sedimentov](/images/datasheet/675/HM-162-HM-162.73-Sediment-feeder-products_list_small-gunt-675-foto_totale.jpg)
![HM 162,52 hladinomer](/images/datasheet/675/HM-162-HM-162.52-Level-gauge-products_list_small-gunt-675-foto_totale.jpg)
![HM 162,91 digitálny hladinomer](/images/datasheet/675/HM-162-HM-162.91-Digital-level-gauge-products_list_small-gunt-675-foto_totale.jpg)
![HM 162,64 Rýchlomer](/images/datasheet/675/HM-162-HM-162.64-Velocity-meter-products_list_small-gunt-675-foto_totale.jpg)
![HM 162,50 pitotstatická trubica](/images/datasheet/675/HM-162-HM-162.50-Pitotstatic-tube-products_list_small-gunt-675-foto_totale.jpg)
![HM 162,53 Desať trubicových manometrov](/images/datasheet/675/HM-162-HM-162.53-Ten-tube-manometers-products_list_small-gunt-675-foto_totale.jpg)
![HM 162.13 Elektronické meranie tlaku](/images/datasheet/675/HM-162-HM-162.13-Electronic-pressure-measurement-products_list_small-gunt-675-foto_totale.jpg)
![HM 162,59 nosič prístrojov](/images/datasheet/675/HM-162-HM-162.59-Instrument-carrier-products_list_small-gunt-675-foto_totale.jpg)
![HM 162,81 PIV-systém](/images/datasheet/675/HM-162-HM-162.81-PIV-System-products_list_small-gunt-675-foto_totale.jpg)
![HM 162,82 Nosič prístrojov pre PIV systém](/images/datasheet/675/HM-162-HM-162.82-Instrument-carrier-for-PIV-system-products_list_small-gunt-675-foto_totale.jpg)
![HM 162,83 Sklenený výrez pre PIV systém](/images/datasheet/675/HM-162-HM-162.83-Glass-cut-out-for-PIV-system-products_list_small-gunt-675-foto_totale.jpg)
![HM 162,57 Elektrické nastavenie sklonu](/images/datasheet/675/HM-162-HM-162.57-Electrical-inclination-adjustment-products_list_small-gunt-675-foto_totale.jpg)
![HM 162.10 Predlžovací prvok experimentálneho žľabu](/images/datasheet/675/HM-162-HM-162.10-Extension-element-of-the-experimental-flume-products_list_small-gunt-675-foto_totale.jpg)
![HM 162,20 Nádrž na vodu](/images/datasheet/675/HM-162-HM-162.20-Water-tank-products_list_small-gunt-675-foto_totale.jpg)
![Galéria HM 162,14](/images/datasheet/675/HM-162-HM-162.14-Gallery-products_list_small-gunt-675-foto_totale.jpg)
![HM 162.15 Rozširujúci prvok galérie](/images/datasheet/675/HM-162-HM-162.15-Extension-element-of-the-gallery-products_list_small-gunt-675-foto_totale.jpg)

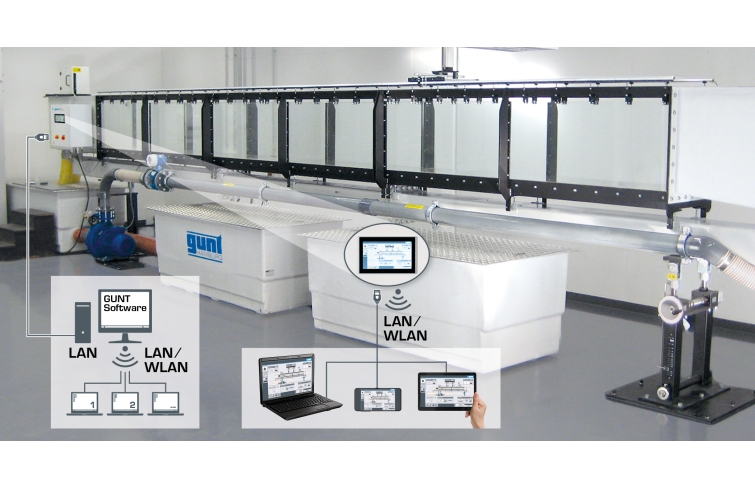

![HM 162 (7,5 m experimentálna časť) s generátorom vĺn HM 162.41 a hladinomerom HM 162.52, zrkadlenie obrazovky je možné na rôznych koncových zariadeniach](/images/datasheet/675/HM-162-Experimental-flume-309x450mm-products_list_small-gunt-675-foto_totale.jpg)

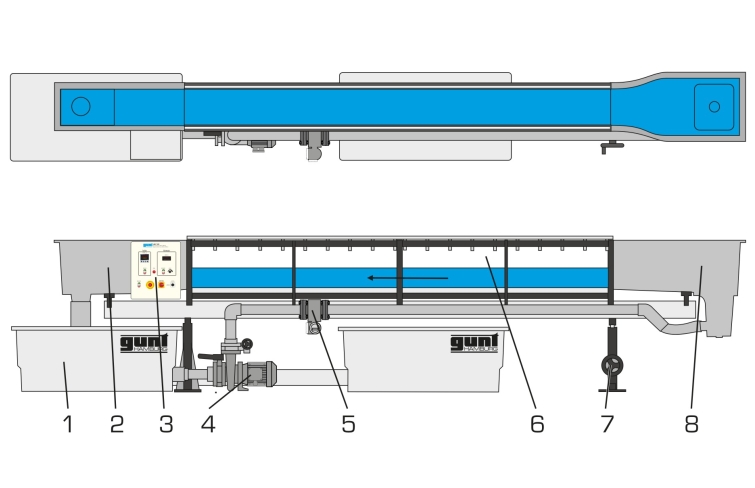

![1 nádrž na vodu, 2 výtokové prvky, 3 spínacie skrinky, 4 čerpadlá, 5 snímač prietoku, 6 experimentálnych sekcií, 7 nastavenie sklonu, 8 vtokových prvkov](/images/datasheet/675/HM-162-Experimental-flume-309x450mm-products_list_small-gunt-675-zeichnung.jpg)

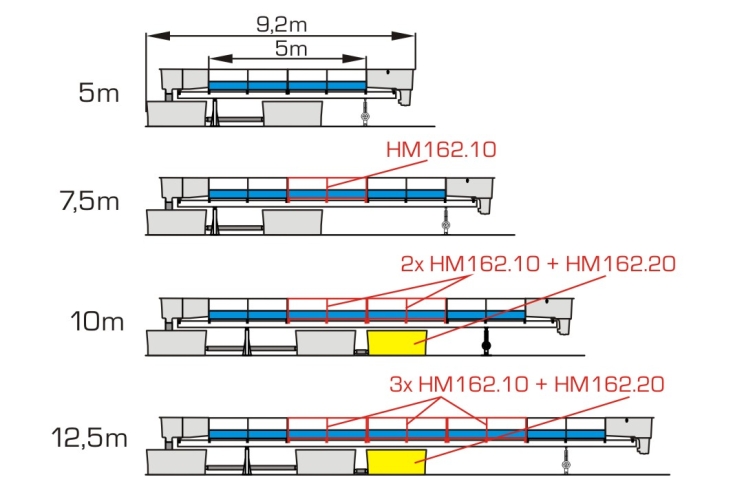

![HM 162 s experimentálnymi úsekmi rôznych dĺžok (5…12,5 m). V závislosti od požadovanej dĺžky sú potrebné ďalšie predlžovacie prvky HM 162.10 a nádrže na vodu HM 162.20.](/images/datasheet/675/HM-162-Experimental-flume-309x450mm-products_list_small-gunt-675-zeichnung_einzelheit_1.jpg)

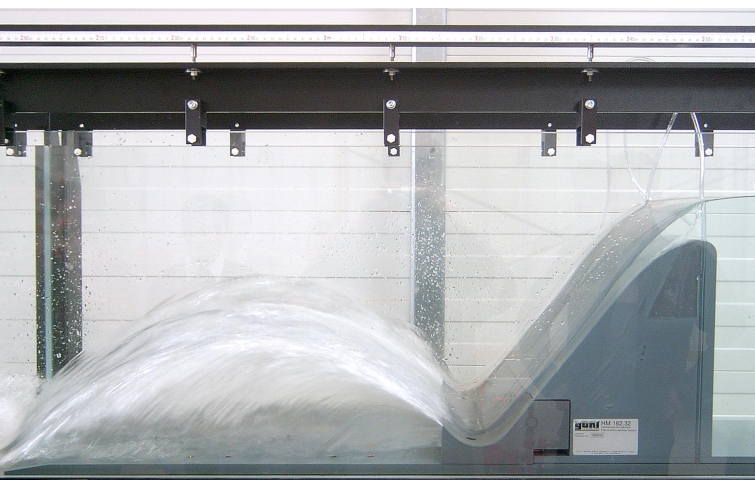

![Prepad na hrebeňovej haťi s prepadom skokanského mostíka HM 162,32.](/images/datasheet/675/HM-162-Experimental-flume-309x450mm-products_list_small-gunt-675-zeichnung_einzelheit_2.jpg)
