CE 586 Zrážanie a flokulácia
- oboznámenie sa so zrážkami a flokuláciou
- vplyv hodnoty pH na zrážanie
- vytvorenie stabilného prevádzkového stavu
- stanovenie požadovaných dávkovaných množstiev (zrážadlo, koagulant, flokulant)
- funkčný princíp lamelového separátora
1 tréner
1 napájacia jednotka
1 merač vodivosti
1 kalibračný roztok (0,5 l chloridu draselného)
1 sada hadíc
1 sada inštruktážneho materiálu
- odstránenie rozpustených látok (napr. železa) zrážaním a flokuláciou
- sedimentácia vločiek v lamelovom separátore
CE 586 demonštruje odstraňovanie rozpustených látok zrážaním a flokuláciou s následnou sedimentáciou.
Najprv sa v nádrži vyrába surová voda, ktorá obsahuje rozpustený kov (napr. železo). Čerpadlo dopravuje surovú vodu do zrážacej nádrže. Tu sa pridáva zrážadlo (napr. hydroxid sodný). V dôsledku reakcie rozpustených kovových iónov so zrážadlom vznikajú nerozpustné hydroxidy kovov (pevné látky). Odtiaľ voda prúdi do flokulačnej nádrže rozdelenej na tri komory.
Účelom flokulácie je zlepšiť sedimentačné vlastnosti pevných látok. Pridaním koagulantu do prvej komory sa rušia odpudivé sily medzi pevnými časticami. Pevné častice sa zhlukujú do vločiek (koagulácia). Na vytvorenie väčších vločiek sa potom pridá flokulant (flokulácia). V tretej komore sú nízke rýchlosti prúdenia, aby sa zabránilo akejkoľvek turbulencii. Turbulencie by bránili tvorbe vločiek. Teraz dobre sedimentovateľné vločky sú potom oddelené od upravenej vody v lamelovom separátore. Upravená voda a sedimentované vločky (kal) sa zhromažďujú v dvoch nádržiach.
Meria sa prietok, teplota a hodnota pH. Okrem toho je možné kontrolovať hodnotu pH v zrážacej nádrži. Na meranie vodivosti je k dispozícii externý merač. Vzorky je možné odoberať na všetkých relevantných miestach. Kryt nádrže je priehľadný pre kontrolu upravovanej vody.
Na analýzu experimentov je potrebná analytická technológia. Výber technológie analýzy závisí od použitých látok. Ako koagulanty sú zvyčajne vhodné soli trojmocných kovov. Bežné flokulanty sú organické polyméry.
Objednávacie číslo: 083.58600
Špecifikácia
- vyzrážanie a flokulácia rozpustených látok (napr. železa)
- samostatná napájacia jednotka s nádržou a čerpadlom na surovú vodu
- kryt nádrže na surovú vodu a upravenú vodu z priehľadného materiálu
- zrážacia nádrž s miešacím strojom
- flokulačná nádrž s 3 komorami a 4 miešacími strojmi
- 3 dávkovacie čerpadlá na chemikálie
- sedimentácia vločiek v lamelovom separátore
- meranie prietoku, teploty a hodnoty pH
- kontrola hodnoty pH v zrážacej nádrži
- merač vodivosti
Technické dáta
Nádrže
- surová voda a upravená voda: každý 300L
- nádrž na zrážanie: 10L
- flokulačná nádrž: 45L
- nádrž na kal: 15L
Lamelový oddeľovač
- počet lamiel: 6
- uhol sklonu lamiel: 60°
Čerpadlo na surovú vodu
- max. prietok: 180L/h
- max. hlava: 10m
Dávkovacie čerpadlá
- max. prietok: každý 2,1 l/h
- max. hlava: každý 160m
Miešacie stroje
- maximálna rýchlosť: každý kanál 600 mi n -1
Meracie rozsahy
- prietok: 15…160L/h
- Hodnota pH: 0…14
- teplota: 0…60°C
- vodivosť: 0…2000 µS /cm
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 1550x790x1150mm (zásobná jednotka)
DxŠxV: 3100x790x1950mm (tréner)
Celková hmotnosť: cca. 435 kg
Vyžaduje sa pre prevádzku
vodovodná prípojka, odtok, chlorid železitý ,
síran železitý , flokulant, lúh sodný, kyselina chlorovodíková
Objednávacie číslo: 083.58600
![Úprava vody: fyzikálna / chemická](/images/wissen_thumbs/311_en-GB.jpg)
![CE 586 Zrážanie a flokulácia](/images/wissen_thumbs/18_en-GB.jpg)
![Úprava vody](/images/wissen_thumbs/387_en-GB.jpg)
![Návrh laboratória na úpravu vody](/images/wissen_thumbs/269_en-GB.jpg)

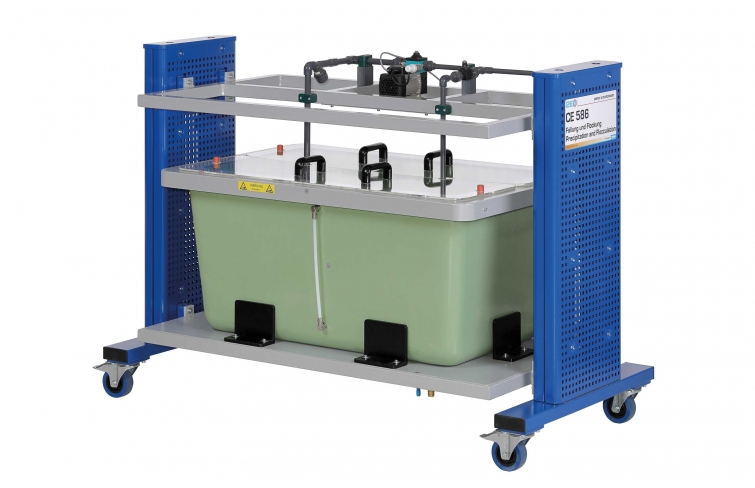

![Na obrázku je znázornená: napájacia jednotka](/images/datasheet/62/CE-586-Precipitation-and-flocculation-products_list_small-gunt-62-add_1.jpg)

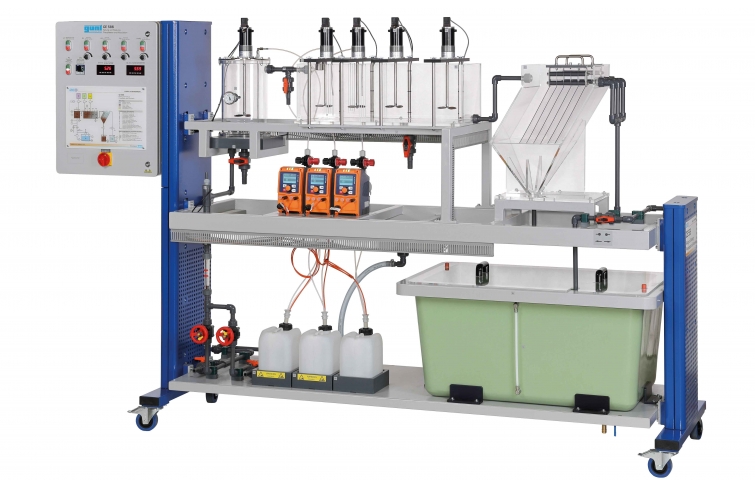

![Na obrázku je: tréner](/images/datasheet/62/CE-586-Precipitation-and-flocculation-products_list_small-gunt-62-add_2.jpg)

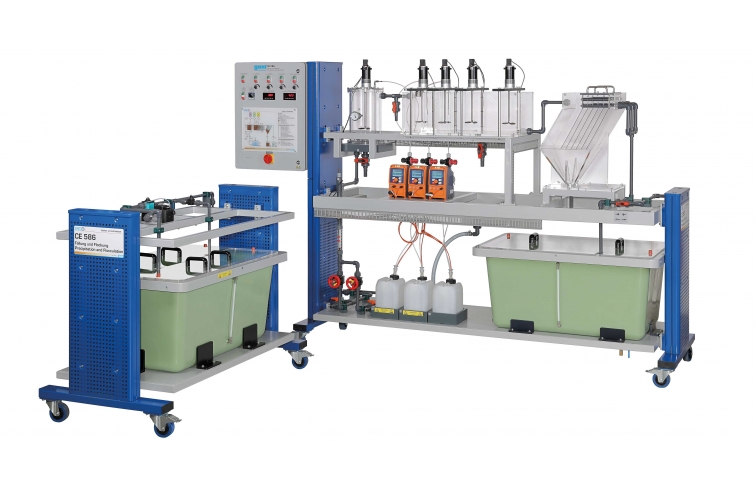

![Obrázok zobrazuje: napájaciu jednotku (vľavo) a trenažér (vpravo).](/images/datasheet/62/CE-586-Precipitation-and-flocculation-products_list_small-gunt-62-foto_totale.jpg)

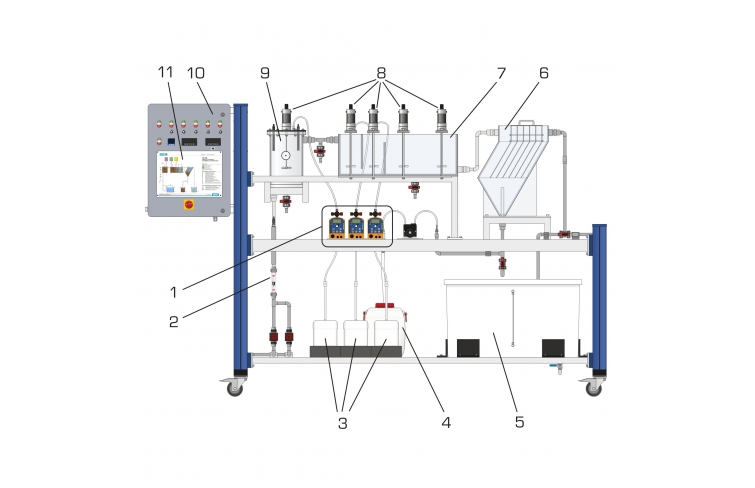

![1 dávkovacie čerpadlá, 2 prietokomery, 3 nádrž na chemikálie, 4 nádrž na kal, 5 nádrží na upravenú vodu, 6 lamelových separátorov, 7 flokulačných nádrží, 8 miešadiel, 9 nádrží na zrážanie, 10 rozvodných skríň, 11 schém procesu](/images/datasheet/62/CE-586-Precipitation-and-flocculation-products_list_small-gunt-62-zeichnung.jpg)

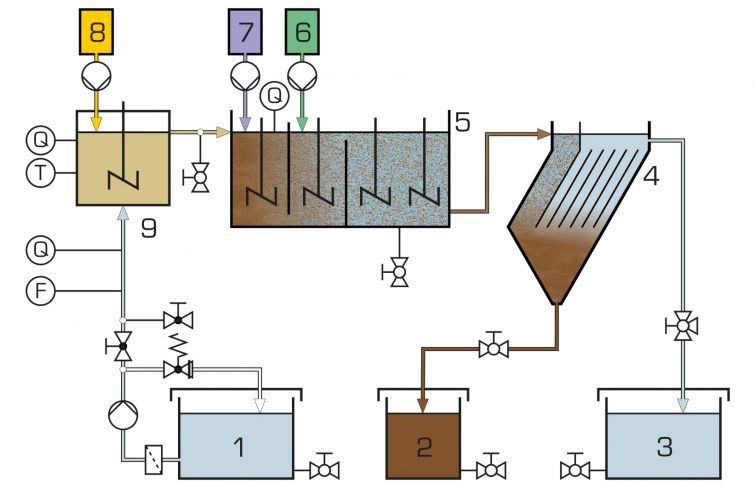

![1 surová voda, 2 kal, 3 upravená voda, 4 lamelový separátor, 5 flokulačná nádrž, 6 flokulant, 7 koagulant, 8 zrážací prostriedok, 9 zrážacia nádrž; F prietok, Q hodnota pH, T teplota](/images/datasheet/62/CE-586-Precipitation-and-flocculation-products_list_small-gunt-62-zeichnung_einzelheit_1.jpg)
