ET 350 Zmeny stavu v chladiacom okruhu
- vizualizácia komponentov chladiaceho okruhu: transparentné komponenty, rozhranie rozšírenej reality
- log ph diagram v reálnom čase
- Game-Based Learning: naučte sa komplexnú teóriu ľahko a hravo
- návrh a prevádzka kompresného chladiaceho systému
- sledujte vyparovanie a kondenzáciu chladiva
- znázornenie termodynamického cyklu v log ph diagrame
- energetické bilancie
- stanovenie dôležitých charakteristických premenných
- koeficient výkonnosti
- chladiaci výkon
- práca kompresora
- GUNT Science Media Center, rozvíjajte digitálne zručnosti
- získavať informácie z digitálnych sietí
- používať digitálne vzdelávacie médiá, napr. Web Based Training ( WBT )
- rozšírená realita na vizualizáciu komponentov v chladiacom okruhu
experimentálna jednotka, 1 sada hadíc, online prístup do SCIENCE Media Center, sada inštruktážneho materiálu
voliteľné
WL 110,20 Vodný chladič
WP 300.09 Laboratórny vozík
V kompresnom chladiacom systéme prúdi chladivo cez chladiaci okruh a podlieha rôznym zmenám skupenstva. Tu sa využíva fyzikálny efekt, že pri prechode chladiva z kvapalného do plynného skupenstva je potrebná energia, ktorá sa odoberá z prostredia (vyparovacia entalpia).
Experimentálna jednotka ET 350 predstavuje chladiaci okruh pozostávajúci z hermetického piestového kompresora, kondenzátora, expanzného ventilu a výparníka. Výparník a kondenzátor sú transparentné, aby poskytovali dobré monitorovanie procesu fázového prechodu počas vyparovania a kondenzácie. Činnosť plavákového ventilu ako expanzného ventilu je tiež ľahko pozorovateľná. Pred vstupom do výparníka je možné prostredníctvom priezoru sledovať celkový stav chladiva. Vodný okruh chladí kondenzátor alebo dodáva chladiacu záťaž pre výparník. Prietok studenej a teplej vody je nastaviteľný.
Všetky relevantné namerané hodnoty sú zaznamenávané snímačmi. Súčasný prenos nameraných hodnôt do PLC umožňuje jednoduchú analýzu a zobrazenie procesu v log ph diagrame. Komplexné procesy, ako sú zmeny stavu, sú vizualizované reprezentáciou cyklu v reálnom čase, napr. v log ph diagrame. Intuitívne ovládanie PLC uľahčuje nastavenie všetkých prvkov cyklu. Účinok úprav je okamžite viditeľný na dotykovej obrazovke. Na vizualizáciu komponentov chladiaceho okruhu je k dispozícii rozhranie rozšírenej reality (Vuforia View) pre mobilné zariadenia.
Experimentálna jednotka je riadená PLC cez dotykovú obrazovku. PLC poskytuje presné údaje o stave chladiva, ktoré sa používajú na presný výpočet hmotnostného prietoku chladiva. Výpočet teda poskytuje oveľa presnejší výsledok ako meranie pomocou konvenčných metód.
Digitálny multimediálny učebný materiál je k dispozícii v Science Media Center. Okrem zobrazenia v reálnom čase priamo na jednotke je s týmito online médiami umožnené učenie založené na hrách, napr. pracovné listy, e-learning, kvízy, videá atď.
Špecifikácia
- demonštrácia procesov v chladiacom okruhu
- rozšírená realita: vizualizácia komponentov chladiaceho okruhu
- pre lepšie monitorovanie procesu sú výparník a kondenzátor priehľadné
- výparník a kondenzátor s hadicou
- expanzný ventil v tvare plavákového ventilu
- tlakový spínač na ochranu kondenzátora
- snímač teploty, merač výkonu, manometer v chladiacom okruhu, prietokomer teplej a studenej vody
- poistné ventily na výparníku a kondenzátore
- chladivo R1233zd, GWP : 1
- zber dát cez PLC na internú USB pamäť, prístup k uloženým nameraným hodnotám cez WLAN /LAN s integrovaným routerom/LAN pripojením do vlastnej siete zákazníka alebo priamym LAN pripojením bez zákazníckej siete
- multimediálne inštruktážne materiály online v GUNT Media Center
- digitálny multimediálny učebný materiál online v SCIENCE Media Center: E-Learningový kurz, pracovné listy, videá
Technické dáta
PLC : Weintek cMT3162X
Hermetický piestový kompresor, objem: 18,3 cm 3
Kapacita výparníka: cca. 2450 ml
Kapacita kondenzátora: cca. 2450 ml
Chladivo: R1233zd, GWP : 1, objem náplne: 2kg, CO 2 -ekvivalent: 0t
Meracie rozsahy
- teplota: 8x -20…200°C
- tlak: 2x -1…1,5bar
- prietok: 2x 0…1620 cm 3 /min (voda)
- výkon: 0…1200W
230V, 50Hz, 1 fáza; 230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza; UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 1100x470x670 mm
Hmotnosť: cca. 50 kg
Vyžaduje sa pre prevádzku
vodovodná prípojka studená max. 16 °C alebo WL 110,20 ; prípojka vody teplá min. 20 °C alebo ET 350,01 ; vypustiť
![Cold Play: prehľad webu](/images/wissen_thumbs/608_en-GB.jpg)
![GUNT Media Center: webová prezentácia](/images/wissen_thumbs/575_en-GB.jpg)
![GUNT Cold Play: Technológia chladenia a klimatizácie](/images/wissen_thumbs/605_en-GB.jpg)
![Termodynamika, návrh základného laboratória](/images/wissen_thumbs/250_en-GB.jpg)

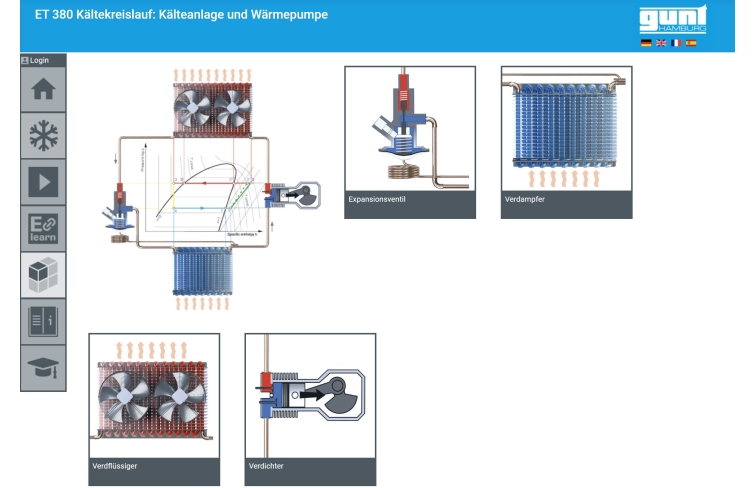

![Snímka obrazovky GUNT Media Center](/images/datasheet/198/ET-350-Changes-of-state-in-the-refrigeration-circuit-products_list_small-gunt-198-add_2.jpg)

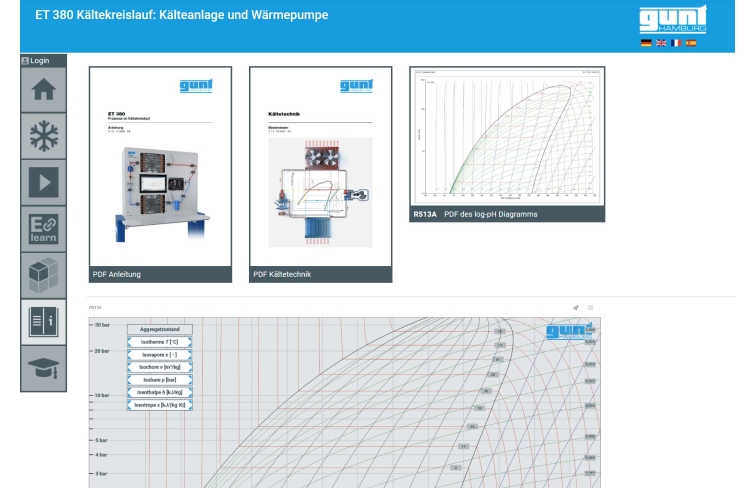

![Snímka obrazovky GUNT Media Center](/images/datasheet/198/ET-350-Changes-of-state-in-the-refrigeration-circuit-products_list_small-gunt-198-add_3.jpg)

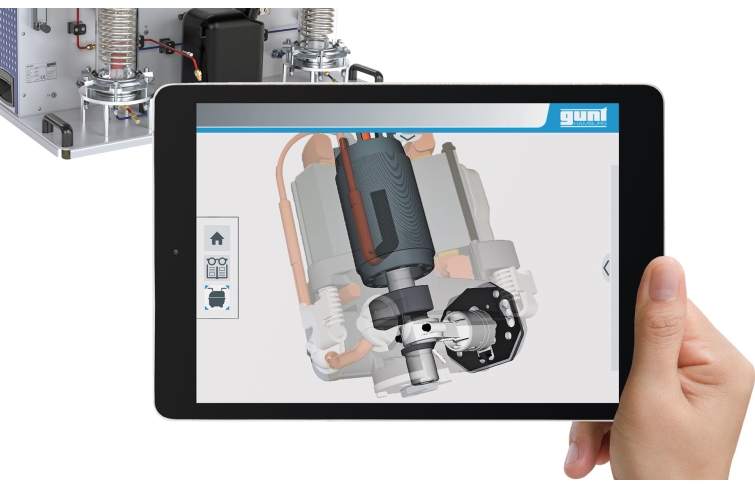

![Rozšírená realita na vizualizáciu komponentov v chladiacom okruhu](/images/datasheet/198/ET-350-Changes-of-state-in-the-refrigeration-circuit-products_list_small-gunt-198-add_1.jpg)
![WL 110,20 Vodný chladič](/images/datasheet/198/ET-350-WL-110.20-Water-chiller-products_list_small-gunt-198-foto_totale.jpg)
![WP 300.09 Laboratórny vozík](/images/datasheet/198/ET-350-WP-300.09-Laboratory-trolley-products_list_small-gunt-198-foto_totale.jpg)

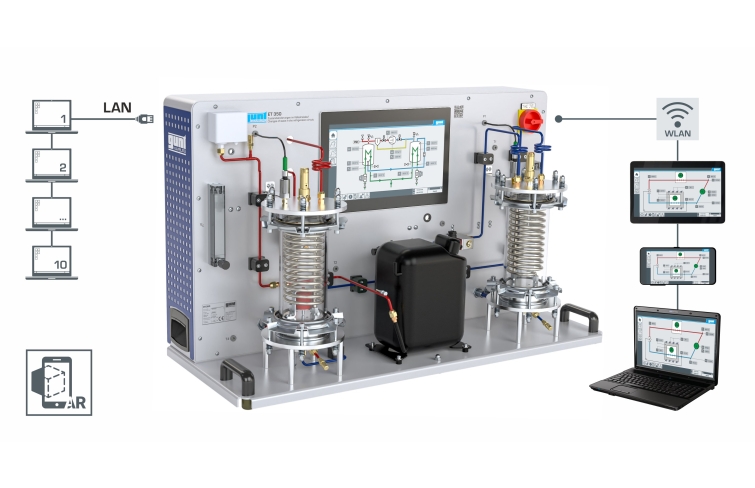

![zrkadlenie obrazovky je možné až na 10 koncových zariadeniach](/images/datasheet/198/ET-350-Changes-of-state-in-the-refrigeration-circuit-products_list_small-gunt-198-foto_totale.jpg)

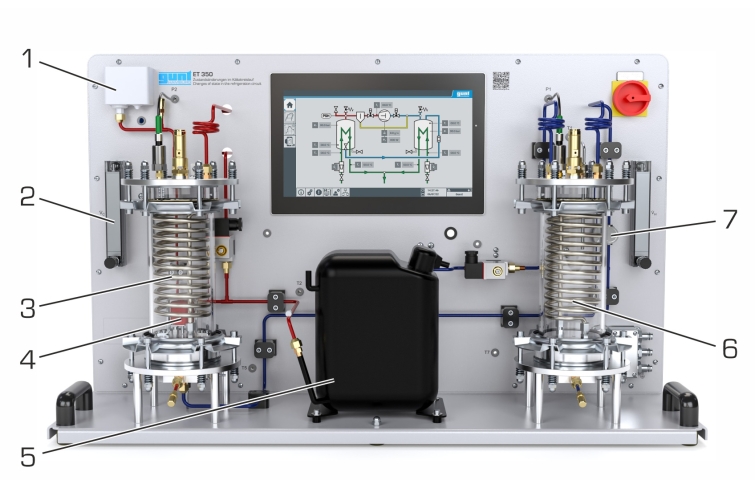

![1 tlakový spínač, 2 prietokomer, 3 kondenzátor, 4 expanzný ventil, 5 kompresor, 6 výparník, 7 priezor](/images/datasheet/198/ET-350-Changes-of-state-in-the-refrigeration-circuit-products_list_small-gunt-198-zeichnung.jpg)

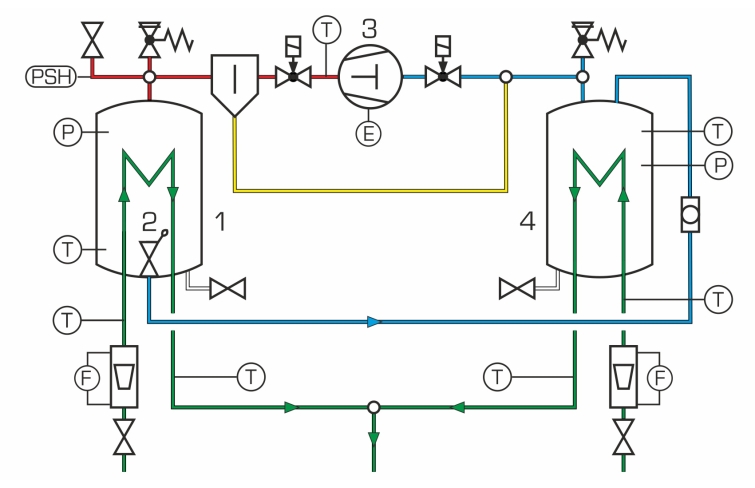

![1 kondenzátor, 2 expanzný ventil, 3 kompresor, 4 výparník; teplota T, tlak P, elektrická energia E, prietok F, tlakový spínač PSH; modrá: nízky tlak, červená: vysoký tlak, zelená: voda, žltá: olej](/images/datasheet/198/ET-350-Changes-of-state-in-the-refrigeration-circuit-products_list_small-gunt-198-zeichnung_einzelheit_1.jpg)

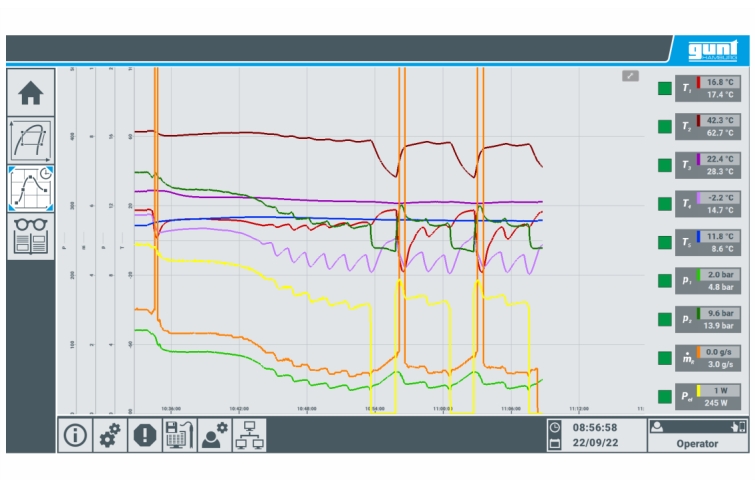

![riadenie experimentálneho závodu pomocou PLC, ovládaného dotykovou obrazovkou](/images/datasheet/198/ET-350-Changes-of-state-in-the-refrigeration-circuit-products_list_small-gunt-198-zeichnung_einzelheit_2.png)
