WL 302 Tréningový systém: prenos tepla v rúrkovom výmenníku tepla

WL 302 Tréningový systém: prenos tepla v rúrkovom výmenníku tepla

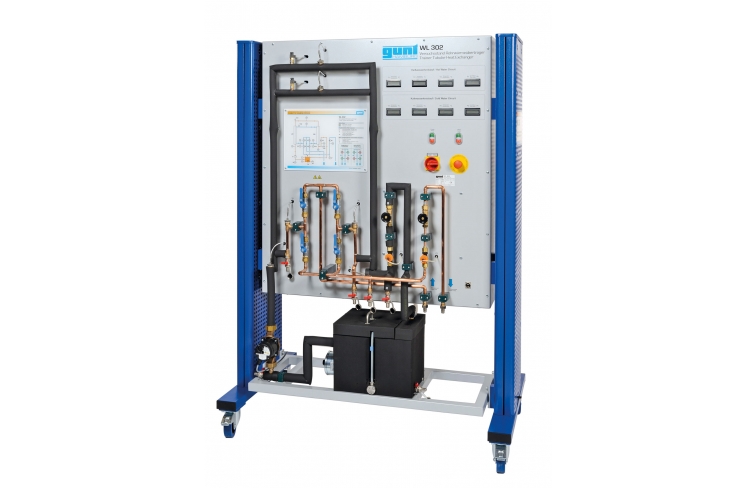

  • model rúrkového výmenníka tepla
  • výmenník tepla môže byť prevádzkovaný paralelne a protiprúdne

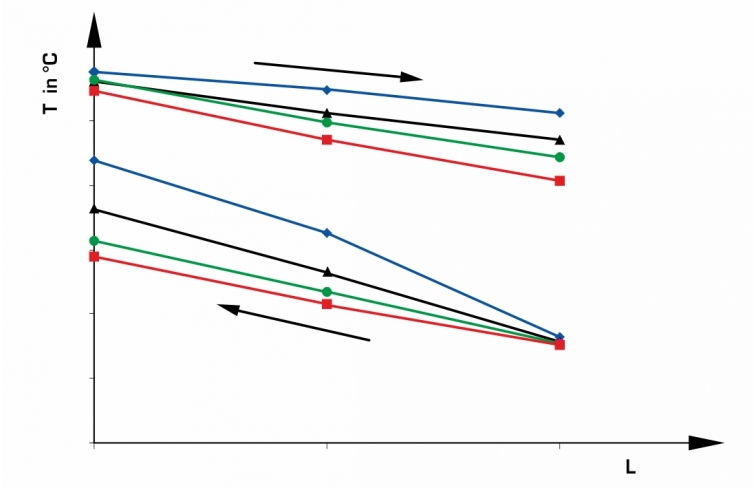

  • zaznamenávať teplotné krivky
    • v režime paralelného toku
    • v protiprúdovom režime
  • určiť priemerný tepelný tok pre paralelnú a protiprúdovú prevádzku
  • určiť priemerné celkové koeficienty prestupu tepla

1 tréner
1 sada príslušenstva
1 softvér GUNT + kábel USB
1 sada inštruktážneho materiálu

Rúrkové výmenníky tepla sú najjednoduchším typom výmenníkov tepla a používajú sa predovšetkým vtedy, keď sa teplo prenáša pri vysokých tlakových rozdieloch alebo medzi vysoko viskóznymi médiami (napr. splaškový kal). Jednou z výhod je, že priestor potrubia prechádza rovnomerne a je bez mŕtvych zón.

Trenažér WL 302 umožňuje štúdium charakteristických vlastností prestupu tepla na modeli rúrkového výmenníka tepla. Prenos tepla prebieha v koaxiálne usporiadaných rúrach, pričom horúca voda prechádza vnútornou rúrou. Vo vonkajšej trubici prúdi studená voda. Pritom horúca voda odovzdáva časť svojej tepelnej energie studenej vode.

V experimentoch je možné demonštrovať paralelnú aj protiprúdovú prevádzku s ich rôznymi teplotnými krivkami.

Nelineárny priebeh teploty pozdĺž rúrkového výmenníka tepla je demonštrovaný meraním teplôt vody v oboch rúrkach na vstupe, výstupe a polovici prenosovej časti. Meranie teploty steny potrubia tiež umožňuje skúmať prenos tepla konvekciou na stene. V experimentálnej analýze sa určujú dôležité premenné ako tepelný tok, celkový súčiniteľ prestupu tepla a tepelné straty.

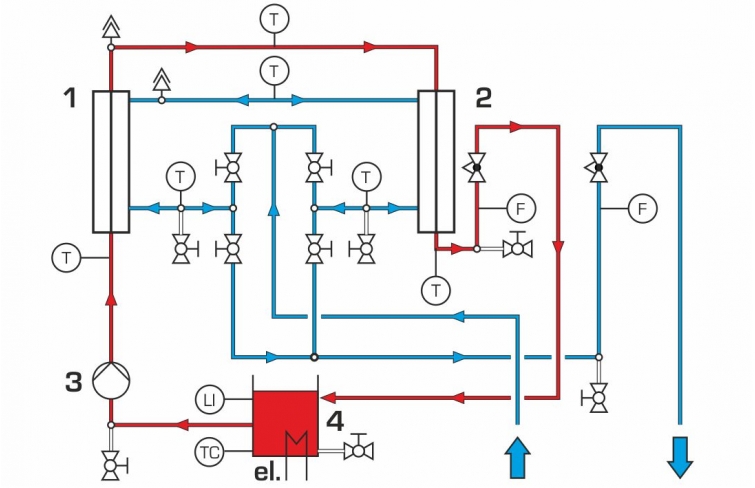

Uzavretý okruh teplej vody obsahuje zásobník s elektrickým ohrievačom a čerpadlom. Termostat udržuje konštantnú teplotu teplej vody. Studená voda sa dodáva a odvádza cez laboratórnu sieť.

Zaznamenáva sa prietok a všetky relevantné teploty. Namerané hodnoty sa čítajú z digitálnych displejov a môžu byť súčasne prenášané cez USB priamo do PC, kde môžu byť analyzované pomocou priloženého softvéru.

Objednávacie číslo: 060.30200

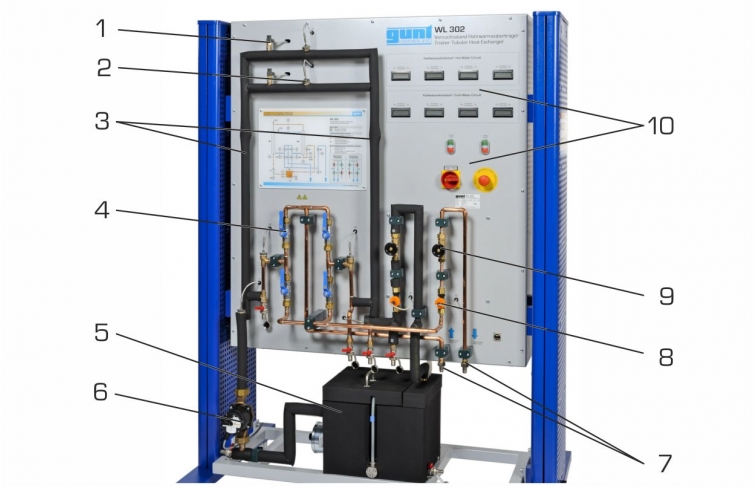

Špecifikácia
  1. konvekčný prenos tepla na modeli rúrkového výmenníka tepla
  2. paralelná alebo protiprúdová prevádzka nastaviteľná pomocou guľových ventilov
  3. uzavretý okruh teplej vody, izolovaný, so zásobníkom, čerpadlom a ohrievačom s termostatom
  4. teplotné snímače: vstupné a výstupné teploty, ako aj po polovici dráhy prenosu tepla
  5. meranie prietoku cez 2 snímače prietoku obežného kolesa
  6. Softvér GUNT na zber dát cez USB pod Windows 10
Technické dáta

Pumpa

  • príkon: 70W
  • max. prietok: 3300L/h
  • max. hlava: 4m

Ohrievač

  • výkon: 2kW

Termostat: 20…85°C

Plochy prenášajúce teplo

  • horúca strana: 0,0306 m2
  • studená strana: 0,0402 m2
  • priemerná prestupová plocha: 0,0354 m 2

Nádrž: 20L


Meracie rozsahy
  • teplota: 6x 0…100°C
  • prietok: 2x 0…360L/h

230V, 50Hz, 1 fáza
230 V, 60 Hz, 1 fáza, 120 V, 60 Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 1380x790x1950 mm
Hmotnosť: cca. 165 kg

Vyžaduje sa pre prevádzku

prípojka studenej vody, odtok
Odporúča sa PC s Windows

Objednávacie číslo: 060.30200

Vedomosti
Základné znalosti
Výmenníky tepla Pdf
plagát
Vzdialené vzdelávanie - Softvér schopný siete: pripojenie pre zariadenia s USB portom Pdf
Video
WL 302

Objednávacie číslo: 060.30200
