ET 102 Tepelné čerpadlo
- využitie okolitého tepla na ohrev vody
- zobrazenie všetkých relevantných hodnôt v mieste merania
- dynamické zaznamenávanie hmotnostného prietoku chladiva
- návrh a prevádzka tepelného čerpadla vzduch-voda
- znázornenie termodynamického cyklu v log ph diagrame
- energetické bilancie
- stanovenie dôležitých charakteristických premenných
- tlakový pomer kompresora
- ideálny koeficient výkonu
- skutočný koeficient výkonu
- závislosť skutočného koeficientu výkonu od teplotného rozdielu (vzduch-voda)
- prevádzkové správanie pri zaťažení
trenažér, softvér GUNT + USB kábel, sada inštruktážneho materiálu
voliteľné
pre diaľkové vzdelávanie
GU 100 Web Access Box
s
ET 102W Web Access Software
Tepelné čerpadlo zvyčajne odoberá energiu z prostredia. Bežné zdroje energie sú vzduch, podzemná voda, podzemná alebo riečna voda. Teplota zdroja energie, ktorá je čo najvyššia a konštantná, je kľúčom k vysokej účinnosti.
Pri tepelnom čerpadle vzduch-voda ET 102 sa na ohrev vody využíva okolité teplo vzduchu. Okruh tepelného čerpadla pozostáva z kompresora, výparníka s ventilátorom, termostatického expanzného ventilu a koaxiálneho špirálového výmenníka tepla ako kondenzátora. Všetky komponenty sú v trenažéri prehľadne usporiadané.
Stlačená para chladiva kondenzuje vo vonkajšom potrubí kondenzátora a tým odvádza teplo do vody vo vnútornom potrubí. Kvapalné chladivo sa odparuje pri nízkom tlaku v rebrovanom rúrkovom výparníku a tým absorbuje teplo z okolitého vzduchu. Prietok vzduchu je nastaviteľný pomocou výkonného EC ventilátora.
Okruh teplej vody pozostáva zo zásobníka, čerpadla a kondenzátora ako ohrievača. Pri nepretržitej prevádzke je vytvorené teplo odvádzané cez externé pripojenie chladiacej vody. Prietok chladiacej vody sa nastavuje ventilom a meria.
Všetky relevantné namerané hodnoty sú zaznamenávané snímačmi a zobrazované. Simultánny prenos meraní do softvéru na zaznamenávanie údajov umožňuje analýzu a znázornenie procesu v diagrame log ph. Softvér GUNT poskytuje presné údaje o stave chladiva, ktoré sa používajú na presný výpočet hmotnostného prietoku chladiva. Výpočet teda dáva oveľa presnejší výsledok ako meranie pomocou konvenčných metód. Softvér tiež zobrazuje kľúčové premenné charakteristík procesu, ako je pomer tlaku kompresora a koeficient výkonu.
Špecifikácia
- skúmanie tepelného čerpadla s vodným okruhom ako záťažou
- chladiaci okruh s kompresorom, výparníkom s ventilátorom, termostatickým expanzným ventilom a koaxiálnym špirálovým výmenníkom tepla ako kondenzátorom
- EC ventilátor umožňuje veľmi vysokú variabilitu záťaže
- okruh teplej vody s čerpadlom, nádržou a kondenzátorom ako ohrievačom
- dodatočné chladenie cez hadicu v zásobníku teplej vody a externú chladiacu vodu
- zaznamenávať a zobrazovať všetky relevantné namerané hodnoty
- hmotnostný prietok chladiva presne vypočítaný pomocou softvéru GUNT
- Softvér GUNT na zber dát cez USB pod Windows 10
- chladivo R513A, GWP : 631
Technické dáta
Kompresor
- chladiaci výkon: 372W pri 7,2/55°C
- spotreba energie: 205W pri 7,2/55°C
Koaxiálny špirálový výmenník tepla (kondenzátor)
- obsah chladiva: 0,55 l
- obsah vody: 0,3 l
Rúrkový výparník
- prenosová plocha: cca. 0,175 m2
- prietok vzduchu 0…1400 m 3 /h
Pumpa
- max. prietok: 1,9 m 3 /h
- max. výška hlavy: 1,4m
Objem zásobníka teplej vody: cca. 4,5 l
Chladivo: R513A
- GWP : 631
- objem náplne: 1 kg
- CO 2 -ekvivalent: 0,6t
Meracie rozsahy
- tlak: 2x -1…15bar
- teplota: 4x 0…100°C, 2x -100…100°C
- výkon: 0…6000W
- prietok:
- voda 0…108L/h
- chladiaca voda 10…160L/h
- chladivo vypočítané 0…17 kg/h
230V, 50Hz, 1 fáza; 230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza; UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 1630x800x1900 mm
Hmotnosť: cca. 195 kg
Vyžaduje sa pre prevádzku
prípojka vody, odpad, odporúča sa PC s Windows
![Chladenie: tepelné čerpadlá](/images/wissen_thumbs/205_en-GB.jpg)
![Vzdialené učenie – Softvér schopný siete: pripojenie pre zariadenia s USB portom](/images/wissen_thumbs/524_en-GB.jpg)
![Obnoviteľné zdroje energie, návrh základného laboratória](/images/wissen_thumbs/267_en-GB.jpg)

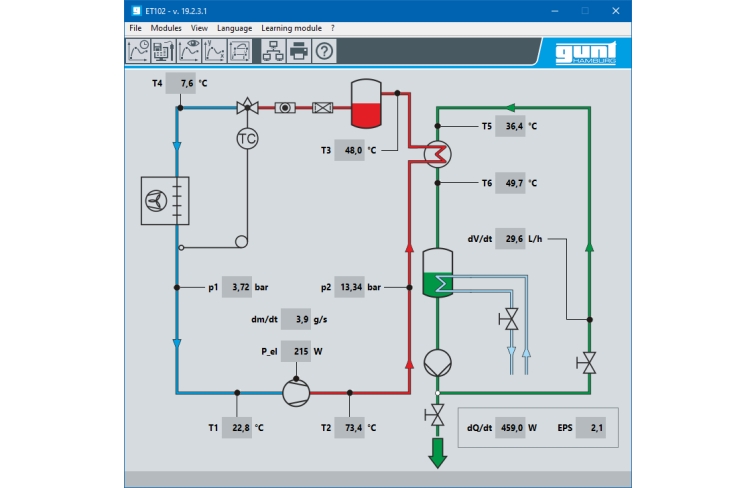

![Snímka obrazovky softvéru](/images/datasheet/150/ET-102-Heat-pump-products_list_small-gunt-150-add_3.png)

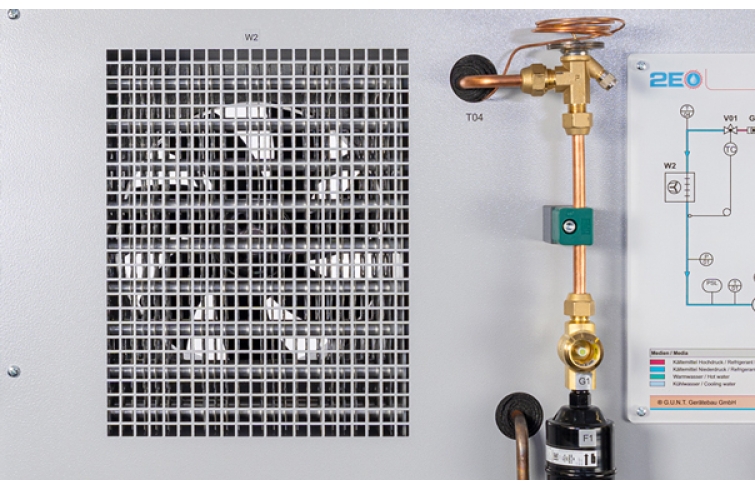

![prietok vzduchu nastaviteľný pomocou výkonného EC ventilátora](/images/datasheet/150/ET-102-Heat-pump-products_list_small-gunt-150-add_1.jpg)

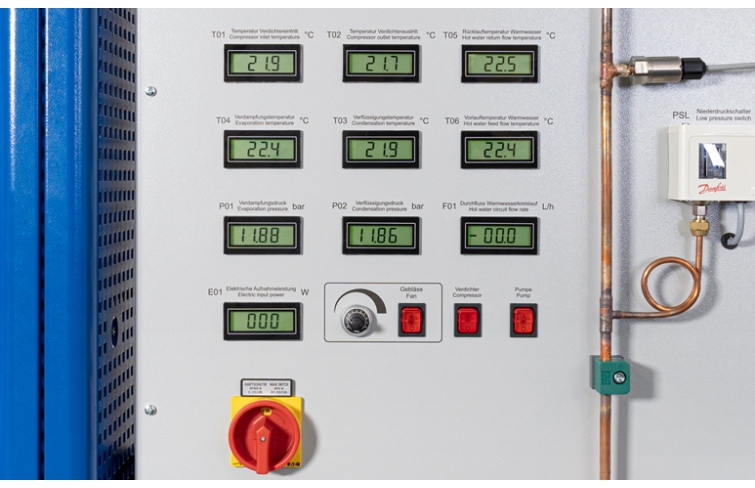

![displejov a ovládacích prvkov](/images/datasheet/150/ET-102-Heat-pump-products_list_small-gunt-150-add_2.jpg)
![GU 100 Web Access Box](/images/datasheet/150/ET-102-GU-100-Web-Access-Box-products_list_small-gunt-150-foto_totale.jpg)
![ET 102W Web Access Software](/images/datasheet/150/ET-102-ET-102W-Web-Access-Software-products_list_small-gunt-150-foto_totale.jpg)

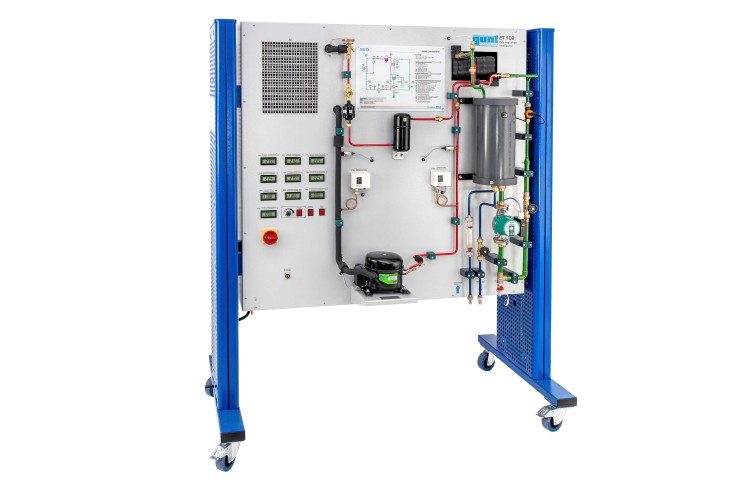

![](/images/datasheet/150/ET-102-Heat-pump-products_list_small-gunt-150-foto_totale.jpg)

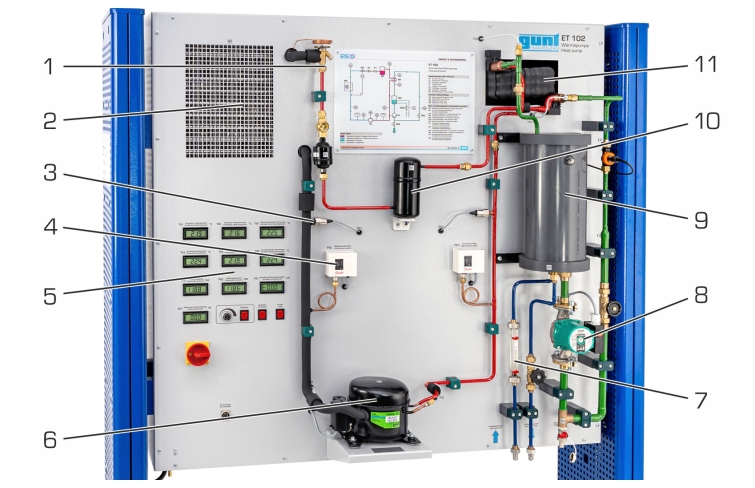

![1 expanzný ventil, 2 výparník s ventilátorom, 3 snímač tlaku, 4 tlakový spínač, 5 displejov a ovládacích prvkov, 6 kompresor, 7 prietokomer chladiacej vody, 8 čerpadlo, 9 zásobník teplej vody, 10 prijímač, 11 kokondenzátor](/images/datasheet/150/ET-102-Heat-pump-products_list_small-gunt-150-zeichnung.jpg)

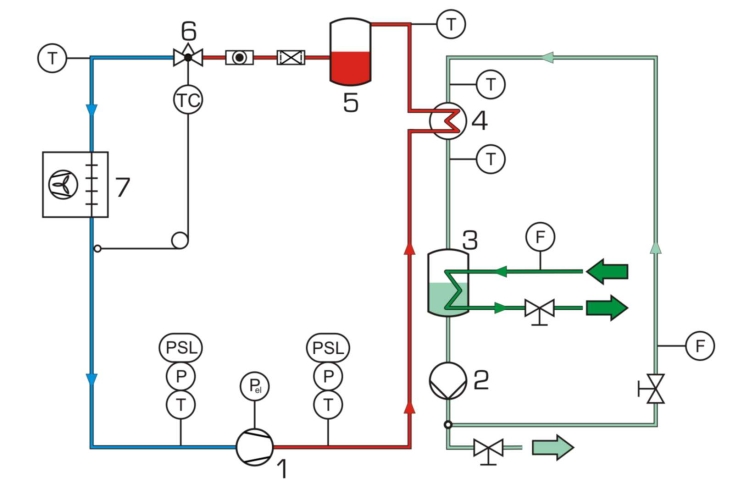

![1 kompresor, 2 čerpadlá, 3 zásobník teplej vody s externým pripojením chladiacej vody, 4 kondenzátor, 5 prijímač, 6 expanzný ventil, 7 výparník s ventilátorom; T teplota, P tlak, F prietok, Pel power, PSH, PSL tlakový spínač; modrá/červená: chladiaci okruh, zelená: okruh teplej vody, svetlomodrá: chladiaca voda](/images/datasheet/150/ET-102-Heat-pump-products_list_small-gunt-150-zeichnung_einzelheit_1.jpg)

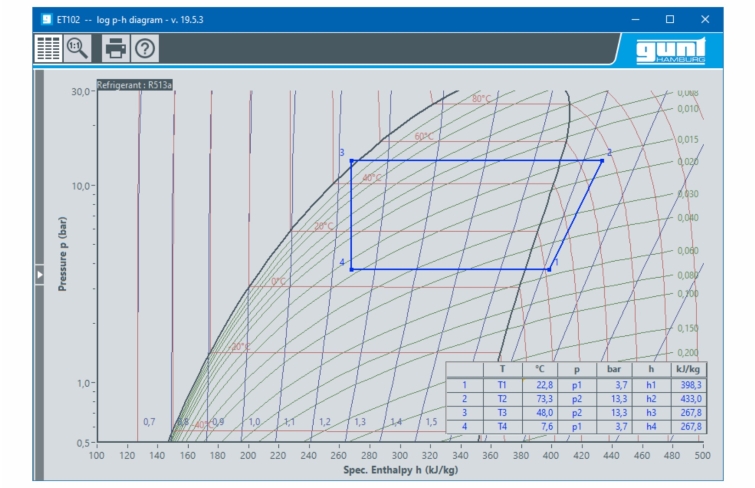

![Snímka obrazovky softvéru: log p-h diagram](/images/datasheet/150/ET-102-Heat-pump-products_list_small-gunt-150-zeichnung_einzelheit_2.jpg)
