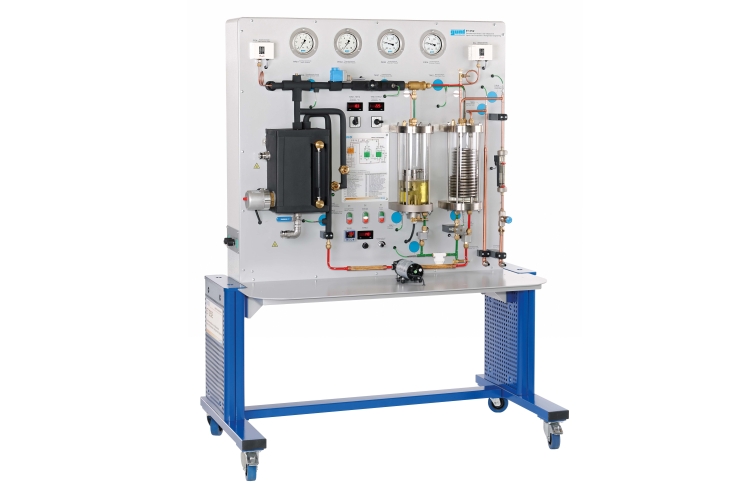

ET 352 Paroprúdový chladiaci kompresor
- chladiaci systém s parným kompresorom
- výroba chladu pomocou tepla
- priehľadný kondenzátor a výparník
- spolu s ET 352.01 a HL 313 : využitie solárneho tepla ako hnacej energie pre parný kompresor
- pochopenie kompresných chladiacich systémov založených na metóde parného prúdu
- Rankinov cyklus v smere a proti smeru hodinových ručičiek
- energetické bilancie
- výpočet koeficientu výkonu chladiaceho okruhu
- termodynamický cyklus v log ph diagrame
- prevádzkové správanie pri zaťažení
- solárne termálne prúdové chladenie parou
1 trenažér + 1 sada príslušenstva
1 softvér GUNT + kábel USB
1 sada inštruktážneho materiálu
voliteľné
pre diaľkové vzdelávanie
GU 100 Web Access Box
s
ET 352W Web Access Software
Ostatné príslušenstvo
ET 352.01 Solárne teplo na chladenie
HL 313 Ohrev úžitkovej vody s plochým kolektorom
HL 313.01 Umelý svetelný zdroj
WL 110,20 Vodný chladič
Na rozdiel od štandardných kompresných chladiacich systémov, parné prúdové chladiace stroje nemajú mechanický, ale parný prúdový kompresor. To umožňuje využiť rôzne zdroje tepla na výrobu chladu. Takýmito zdrojmi môže byť napríklad solárna energia alebo odpadové teplo z procesu.
Systém obsahuje dva chladiace okruhy: jeden okruh sa používa na výrobu chladu (chladiaci cyklus), druhý okruh sa používa na tvorbu hnacej pary (parný cyklus).
Parný tryskový kompresor stláča paru chladiva a prepravuje ju do kondenzátora. Priehľadná nádrž s vodou chladeným hadicovým hadom slúži ako kondenzátor.
V chladiacom cykle časť skondenzovaného chladiva prúdi do priehľadného výparníka pripojeného k sacej strane parného kompresora. Výparník je takzvaný zaplavený výparník, kde plavákový ventil udržuje konštantnú hladinu naplnenia. Chladivo absorbuje okolité teplo alebo teplo z ohrievača a odparuje sa. Pary chladiva sú nasávané parným kompresorom a opäť stlačené.
V parnom cykle čerpadlo dopravuje druhú časť kondenzátu do generátora pary. Elektricky vyhrievaná nádrž s vodným plášťom odparuje chladivo. Generované pary chladiva poháňajú parný kompresor. Alternatívne k elektrickému ohrievaču je možné využiť solárne teplo ako energiu pohonu pomocou ET 352.01 a solárneho termického kolektora HL 313 .
Relevantné namerané hodnoty sú zaznamenávané snímačmi, zobrazované a môžu byť spracované do PC. Výkon ohrievača na výparníku je nastaviteľný. Prietok chladiacej vody v kondenzátore sa nastavuje pomocou ventilu.
Špecifikácia
- skúmanie parného kompresora
- chladiaci okruh s kondenzátorom, výparníkom a parným tryskovým kompresorom pre chladivo
- parný okruh s čerpadlom a generátorom pár na prevádzku parného kompresora
- priehľadná nádrž s vodou chladeným hadicovým hadom ako kondenzátorom
- prívod vody cez laboratórnu sieť alebo cez chladič vody WL 110.20 na zabezpečenie maximálnej teploty vody 14°C
- priehľadná nádrž s nastaviteľným ohrievačom ako výparníkom
- zaplavený výparník s plavákovým ventilom ako expanzným prvkom
- parný generátor s ohrievaným vodným plášťom (elektricky alebo solárne tepelne s použitím ET 352.01 , HL 313 )
- chladivo R1233zd, GWP : 1
- Softvér GUNT na zber dát cez USB pod Windows 10
Technické dáta
Parný tryskový kompresor
- d min konvergentno-divergentná tryska: cca. 1,7 mm
- d min miešací prúd: cca. 7 mm
Kondenzátor
- nádrž: cca. 3,5 l
- plocha cievky: cca. 0,17 m2
Výparník
- nádrž: cca. 3,5 l
- výkon ohrievača: 4x 125W
Generátor pár
- nádrž na chladivo: cca. 0,75 l
- vodný plášť: cca. 9L
- výkon ohrievača: 2kW
Pumpa
- max. prietok: cca. 1,7 l/min
- max. hlava: cca. 70 mWS
Chladivo: R1233zd, GWP : 1, objem náplne: 5 kg, ekvivalent CO 2 : 0t
Meracie rozsahy
- teplota: 12x -20…100°C
- tlak: 2x 0…10bar; 2x -1…9 barov
- prietok: 2x 0…1,5L/min, 1x 30…320L/h
- výkon: 1x 0…750W, 1x 0…3kW
230V, 50Hz, 1 fáza
230 V, 60 Hz, 1 fáza, 230 V, 60 Hz, 3 fázy
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 1460x790x1890 mm
Hmotnosť: cca. 225 kg
Vyžaduje sa pre prevádzku
prípojka vody (min. 320L/h, teplota vody max. 14°C), odtok alebo WL 110,20
Odporúča sa PC s Windows
![Výroba za studena](/images/wissen_thumbs/154_en-GB.jpg)
![Vzdialené učenie – Softvér schopný siete: pripojenie pre zariadenia s USB portom](/images/wissen_thumbs/524_en-GB.jpg)

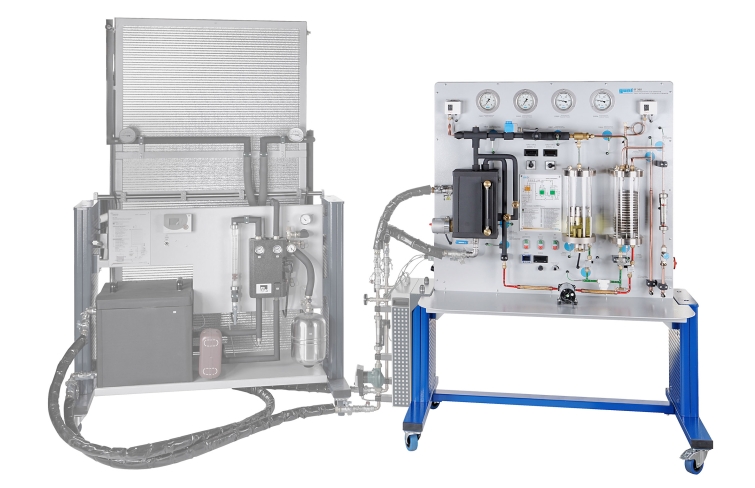

![Experimentálne nastavenie využívajúce slnečnú energiu na chladenie: HL 313 Ohrev úžitkovej vody s plochým kolektorom (vľavo), ET 352.01 Solárne teplo na výrobu chladu (uprostred), ET 352 Parný tryskový kompresor v chladiacej technike (vpravo)](/images/datasheet/201/ET-352-Vapour-jet-compressor-in-refrigeration-products_list_small-gunt-201-add_1.jpg)
![GU 100 Web Access Box](/images/datasheet/201/ET-352-GU-100-Web-Access-Box-products_list_small-gunt-201-foto_totale.jpg)
![ET 352W Web Access Software](/images/datasheet/201/ET-352-ET-352W-Web-Access-Software-products_list_small-gunt-201-foto_totale.jpg)
![ET 352.01 Solárne teplo na chladenie](/images/datasheet/201/ET-352-ET-352.01-Solar-heat-for-refrigeration-products_list_small-gunt-201-foto_totale.jpg)
![HL 313 Ohrev úžitkovej vody s plochým kolektorom](/images/datasheet/201/ET-352-HL-313-Domestic-water-heating-with-flat-collector-products_list_small-gunt-201-foto_totale.jpg)
![HL 313.01 Zdroj umelého svetla](/images/datasheet/201/ET-352-HL-313.01-Artificial-light-source-products_list_small-gunt-201-foto_totale.jpg)
![WL 110,20 Vodný chladič](/images/datasheet/201/ET-352-WL-110.20-Water-chiller-products_list_small-gunt-201-foto_totale.jpg)
![](/images/datasheet/201/ET-352-Vapour-jet-compressor-in-refrigeration-products_list_small-gunt-201-foto_totale.jpg)

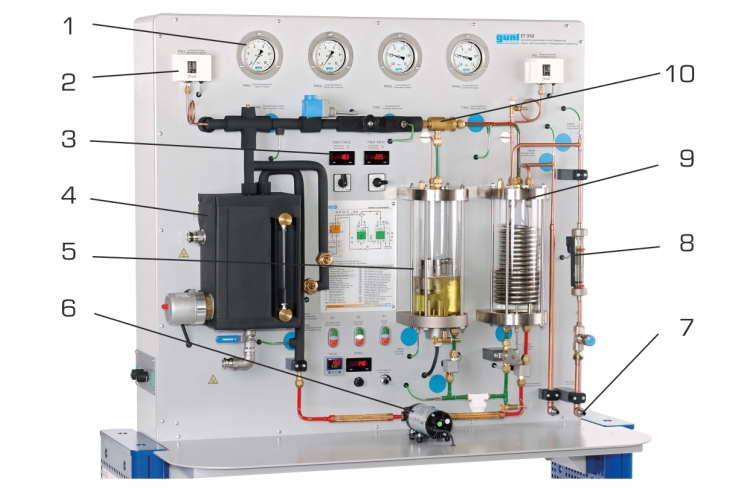

![1 manometer, 2 tlakový spínač, 3 displeje a ovládacie prvky, 4 generátor pár, 5 výparníkov, 6 čerpadla, 7 prípojok chladiacej vody, 8 prietokomer, 9 kondenzátor, 10 parný tryskový kompresor](/images/datasheet/201/ET-352-Vapour-jet-compressor-in-refrigeration-products_list_small-gunt-201-zeichnung.jpg)

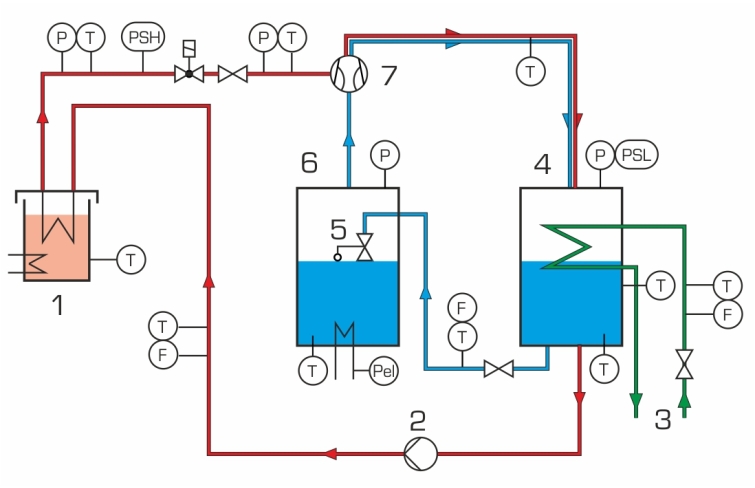

![1 generátor pár, 2 čerpadlá, 3 prípojky chladiacej vody, 4 kondenzátor, 5 plavákový ventil, 6 výparník, 7 prúdový kompresor; T teplota, P tlak, PSL, PSH tlakový spínač, F prietok, Pel výkon; červená: parný cyklus, modrá: chladiaci cyklus, zelená: chladiaca voda](/images/datasheet/201/ET-352-Vapour-jet-compressor-in-refrigeration-products_list_small-gunt-201-zeichnung_einzelheit_1.jpg)

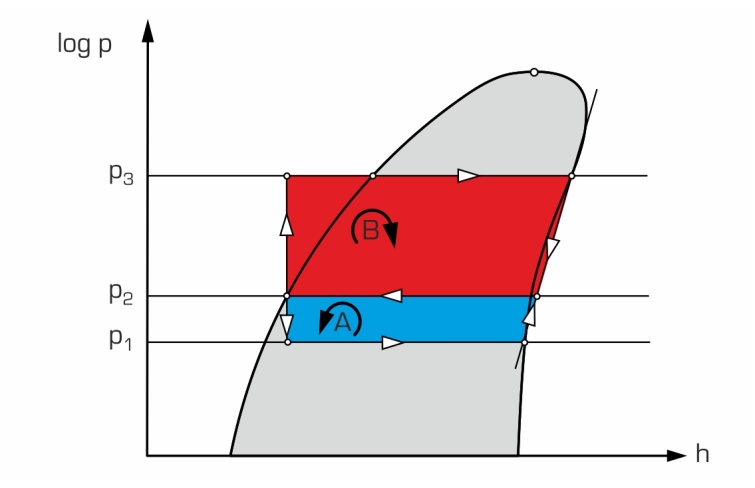

![log p-h diagram: A chladiaci cyklus, B parný cyklus, P1 tlak vo výparníku, P2 tlak v kondenzátore, P3 tlak v generátore pár](/images/datasheet/201/ET-352-Vapour-jet-compressor-in-refrigeration-products_list_small-gunt-201-zeichnung_einzelheit_2.jpg)
