ET 101 Jednoduchý kompresný chladiaci okruh
- úvod do chladenia
- model kompresného chladiaceho systému / tepelného čerpadla
- chladenie a ohrev výmenníkov tepla priamo hmatateľné
- základy kompresného chladiaceho okruhu
- kľúčové komponenty chladiaceho systému
- kompresor, výparník, kondenzátor, expanzný prvok
- vzťah medzi tlakom a teplotou varu kvapaliny
- prevádzka chladiaceho systému / tepelného čerpadla
- rozvíjanie základného chápania termodynamického cyklu
- jednoduchá energetická bilancia
1 experimentálna jednotka
4 nádrže na vodu
2 teplomery
2 lyžice
1 sada inštruktážneho materiálu
voliteľné
WP 300.09 Laboratórny vozík
Účelom chladiaceho systému je chladenie materiálov a produktov, napr. na ochranu potravín pred skazením. Chladenie možno opísať ako proces, pri ktorom sa odoberá teplo z prostredia.
Bežne používaným chladiacim systémom je takzvaný kompresný chladiaci systém. V tomto systéme prúdi chladivo cez štyri hlavné prvky: kompresor, kondenzátor, expanzný prvok a výparník. Chladiaci systém využíva skutočnosť, že chladivo má nízky bod varu pri nízkom tlaku. To znamená, že k odparovaniu dochádza na strane nízkeho tlaku. Pri vyparovaní chladiva sa z prostredia odoberá teplo a chladí sa. Ku kondenzácii dochádza na strane vysokého tlaku za výparníkom. Tu sa teplo odvádza do okolia. Ak sa nevyužíva chladiaci efekt, ale odvedené teplo, nazýva sa to tepelné čerpadlo.

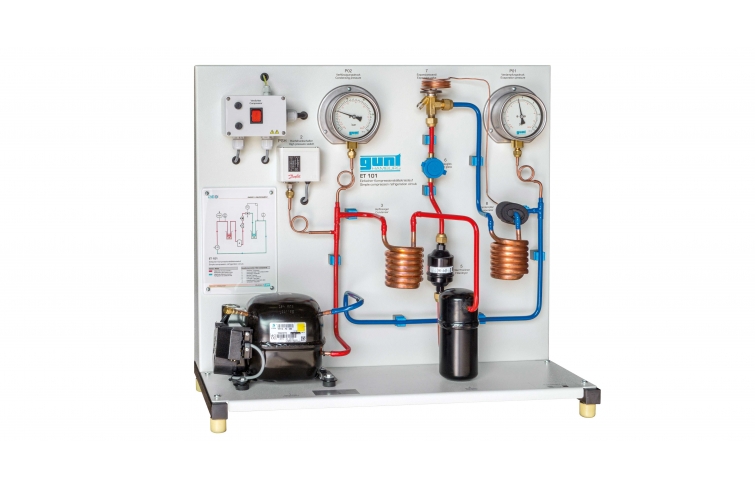

Nastavenie ET 101 predstavuje jednoduchý kompresný chladiaci systém. Výparník a kondenzátor boli navrhnuté ako hadicový had s každým koncom ponoreným v nádrži naplnenej vodou. Voda simuluje prostredie. Ako expanzný prvok slúži termostatický expanzný ventil. Dva manometre indikujú dva tlaky systému na strane vysokého a nízkeho tlaku. Na dodatočnej stupnici na manometri je zobrazená teplota vyparovania chladiva. Dva teplomery merajú teplotu vody v nádržiach.
To umožňuje výpočty množstva tepla odobraného z prostredia (výparník, studená voda) a pridaného do prostredia (kondenzátor, teplá voda). Priehľadník ukazuje celkový stav chladiva pred expanzným ventilom.
Špecifikácia
- základy chladenia v zjednodušenom modeli
- typický kompresný chladiaci systém s piestovým kompresorom, termostatickým expanzným ventilom, výparníkom a kondenzátorom (každý v tvare rúrkovej špirály)
- 2 manometre s teplotnou stupnicou pre chladivo ukazujú hodnoty chladiva na strane vysokého a nízkeho tlaku
- 2 vodou naplnené nádrže s teplomerom na demonštráciu chladiaceho a vykurovacieho efektu
- tlakový spínač na ochranu kompresora
- priezor na sledovanie celkového stavu chladiva
- chladivo R513A, GWP : 631
Technické dáta
Kompresor
- príkon: 104W pri 5/40°C
- chladiaci výkon: 278W pri 5/40°C
- zdvihový objem: 2,72 cm 3
Nádrž: 4x 1700 ml
Chladivo
- R513A
- GWP : 631
- objem náplne: 500 g
- CO 2 -ekvivalent: 0,3t
Meracie rozsahy
- tlak: -1…12,5bar, -1…25bar
- teplota: -50…40°C, -40…80°C, 2x -10…50°C
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 750x360x690 mm
Hmotnosť: cca. 30 kg
![Výroba za studena](/images/wissen_thumbs/154_en-GB.jpg)
![Termodynamika, návrh základného laboratória](/images/wissen_thumbs/250_en-GB.jpg)

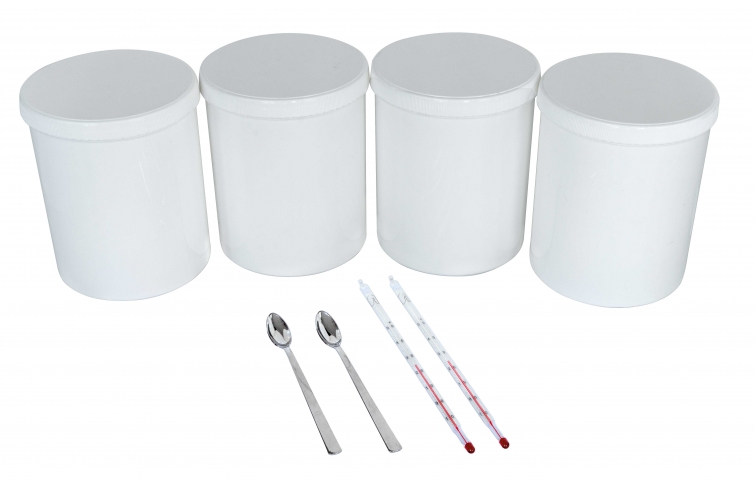

![sada príslušenstva](/images/datasheet/149/ET-101-Simple-compression-refrigeration-circuit-products_list_small-gunt-149-add_1.jpg)
![WP 300.09 Laboratórny vozík](/images/datasheet/149/ET-101-WP-300.09-Laboratory-trolley-products_list_small-gunt-149-foto_totale.jpg)
![](/images/datasheet/149/ET-101-Simple-compression-refrigeration-circuit-products_list_small-gunt-149-foto_totale.jpg)

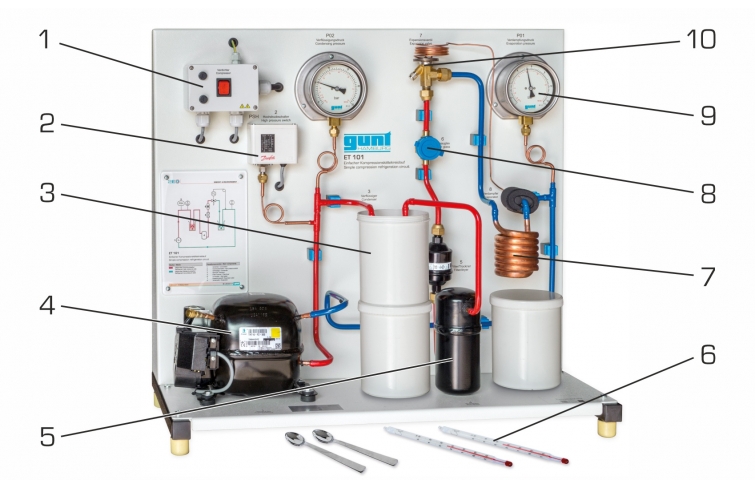

![1 hlavný vypínač, 2 tlakový spínač, 3 kondenzátor s nádržou na vodu, 4 kompresory, 5 prijímač, 6 teplomer, 7 výparník, 8 priezor (chladivo), 9 manometer, 10 expanzný ventil](/images/datasheet/149/ET-101-Simple-compression-refrigeration-circuit-products_list_small-gunt-149-zeichnung.jpg)

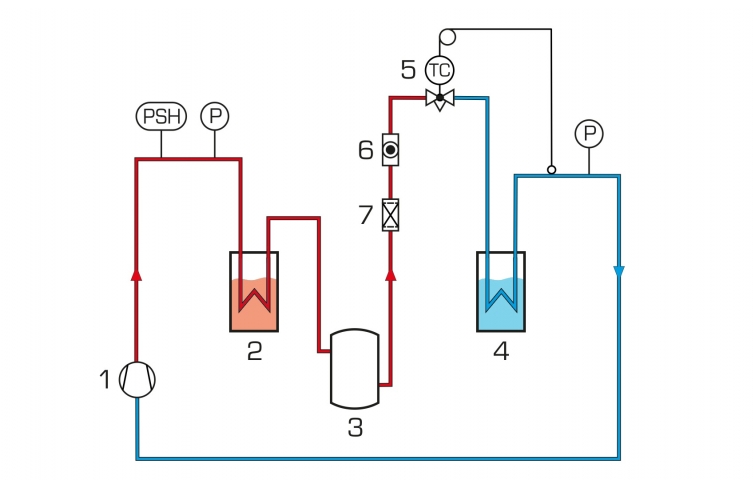

![Schéma procesu chladiaceho okruhu: 1 kompresor, 2 kondenzátor, 3 prijímač, 4 výparník, 5 expanzný ventil, 6 priezor, 7 filter/sušič; Tlakový spínač PSH, tlak P](/images/datasheet/149/ET-101-Simple-compression-refrigeration-circuit-products_list_small-gunt-149-zeichnung_einzelheit_1.jpg)

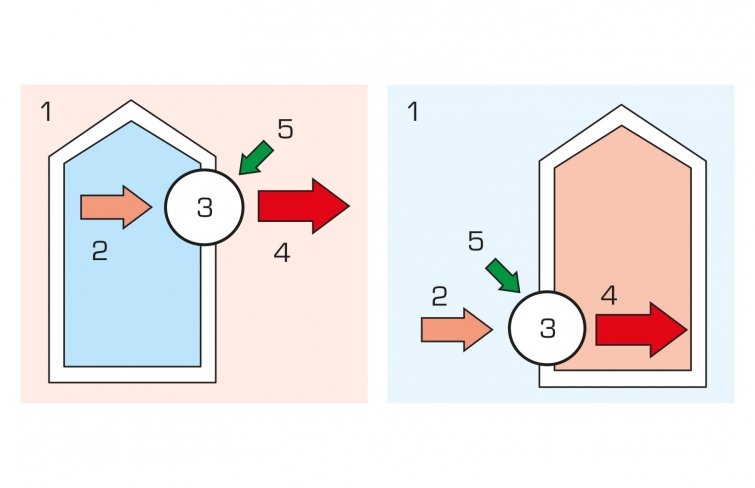

![Chladenie (vľavo) a vykurovanie (vpravo) pomocou tepelného čerpadla 1 prostredie, 2 absorbované teplo, 3 tepelné čerpadlo, 4 odvedené teplo, 5 elektrická energia](/images/datasheet/149/ET-101-Simple-compression-refrigeration-circuit-products_list_small-gunt-149-zeichnung_einzelheit_2.jpg)
