ET 250.02 Samostatná prevádzka fotovoltaických modulov
- jednotka s praktickými komponentmi pre samostatné využitie solárnej elektriny
- regulátor nabíjania poskytujúci funkcie pre sledovanie maximálneho výkonu a bezpečnosť akumulátora
- menič pre použitie typických AC spotrebičov
- stmievateľná halogénová žiarovka pre experimenty s rôznym elektrickým zaťažením
- oboznámenie sa s praktickými komponentmi pre samostatné využitie fotovoltaickej elektriny
- fungovanie jednosmerného odpínača a ochrany proti prepätiu
- fungovanie regulátora nabíjania s integrovaným sledovaním bodu maximálneho výkonu
- vplyv pracovného zaťaženia na efektívnosť komponentov
- vplyv kolísania spotreby slnečnej energie a/alebo elektriny na celkovú účinnosť systému
1 experimentálna jednotka
1 sada inštruktážneho materiálu
požadovaný
Meranie solárneho modulu ET 250
Samostatná prevádzka fotovoltaických modulov vylučuje akýkoľvek prístup k verejnej elektrickej sieti. Tento druh využitia fotovoltaiky sa zvyčajne volí pre aplikácie vo vzdialených lokalitách.
ET 250.02 je koncipovaný ako rozšírenie pre ET 250 a poskytuje typické komponenty pre samostatné fotovoltaické systémy. To zahŕňa regulátor nabíjania, menič a akumulátor. Tieto komponenty umožňujú konverziu solárnej elektriny, poskytujú dodávku na požiadanie a zaisťujú bezpečnosť systému.
Prepojovací kábel privádza fotovoltaický jednosmerný prúd z ET 250 na vstup ET 250.02 . Vnútri ET 250.02 prechádza jednosmerný prúd bezpečnostnými zariadeniami a vstupuje do regulátora nabíjania. Regulátor nabíjania prispôsobuje úroveň napätia pre nabíjanie akumulátora alebo pre priamu spotrebu. Invertor umožňuje použitie typických AC spotrebičov.
Meranie prúdu a napätia vo vopred definovaných bodoch okruhu systému umožňuje podrobné energetické bilancie. Takto možno študovať výkonnosť komponentov systému pri meniacich sa dopytoch a dodávkach elektrickej energie.
Špecifikácia
- rozšírenie pre meranie solárneho modulu ET 250
- elektrické komponenty pre fotovoltaickú samostatnú prevádzku z praxe
- doska plošných spojov s integrovanými meracími bodmi pre prúd a napätie
- zlučovač s jednosmerným odpínačom a ochranou proti prepätiu
- regulátor nabíjania s integrovaným sledovaním bodu maximálneho výkonu
- akumulátor na skladovanie solárnej elektriny
- menič pre použitie AC spotrebičov
- zásuvka s meračom energie
Technické dáta
DC odpínač
- max. prúd: 30A
- menovité napätie: 1000V
Ochrana proti prepätiu
- menovitý impulzný prúd 20kA
Regulátor nabíjania
- nabíjací prúd: 20A
- Napätie zastavenia nabíjania: 14V
Invertor
- vstupné napätie: 12V
- výstupný výkon: 150W
Akumulátor
- menovité napätie: 12V
- menovitá kapacita: 12Ah
Rozmery a hmotnosť
DxŠxV: 560x420x820 mm
Hmotnosť: cca. 30 kg
![Fotovoltaika](/images/wissen_thumbs/274_en-GB.jpg)
![Merania solárneho modulu ET 250](/images/datasheet/188/ET-250.02-ET-250-Solar-module-measurements-products_list_small-gunt-188-foto_totale.jpg)

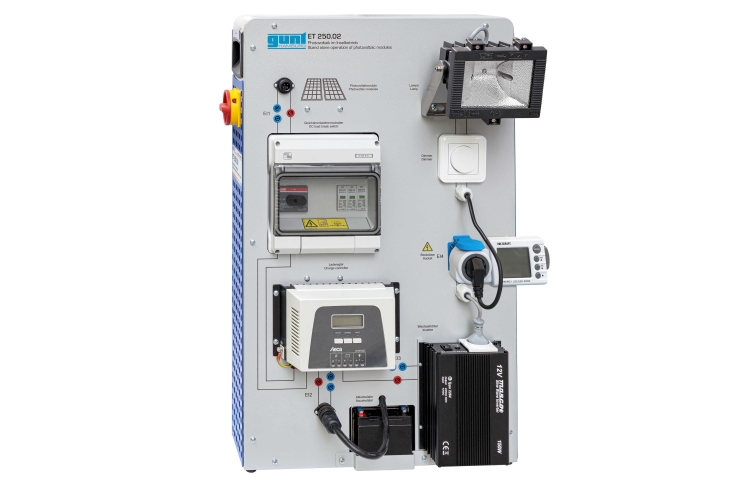

![](/images/datasheet/188/ET-250.02-Stand-alone-operation-of-photovoltaic-modules-products_list_small-gunt-188-foto_totale.jpg)

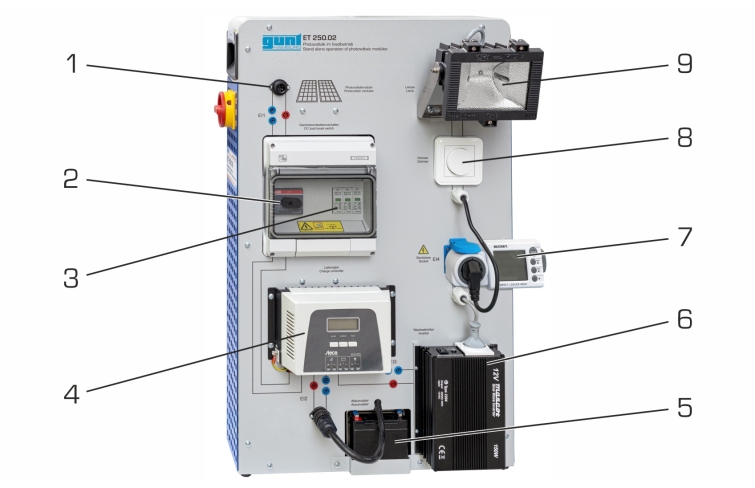

![1 konektor pre fotovoltaické moduly, 2 DC odpínač, 3 prepäťová ochrana, 4 regulátor nabíjania, 5 akumulátor, 6 invertor, 7 elektromer, 8 stmievač, 9 halogénová žiarovka](/images/datasheet/188/ET-250.02-Stand-alone-operation-of-photovoltaic-modules-products_list_small-gunt-188-zeichnung.jpg)

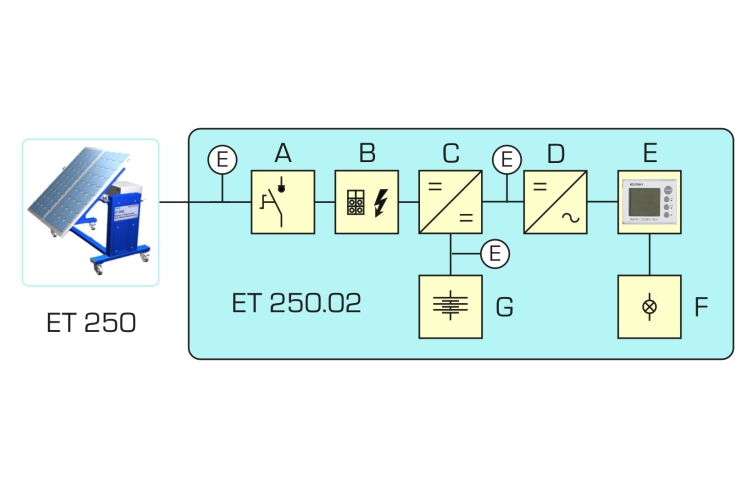

![A DC odpínač, B prepäťová ochrana, C regulátor nabíjania, D invertor, E merač energie, F halogénová žiarovka, G akumulátor](/images/datasheet/188/ET-250.02-Stand-alone-operation-of-photovoltaic-modules-products_list_small-gunt-188-zeichnung_einzelheit_1.jpg)
