HL 320.08 Ohrievač s ventilátorom / vzduchový výmenník tepla
- trenažér pre modulárny systém HL 320 „solárna tepelná energia a tepelné čerpadlo“.
- použiť ako zdroj tepla alebo chladič
- axiálny ventilátor s dvoma nastaveniami rýchlosti
- použitie ventilátorového konvektora na vykurovanie a chladenie miestností
- ako teplotný rozdiel medzi prívodom a spiatočkou vykurovania ovplyvňuje celkovú účinnosť vykurovacieho systému
- prevádzkové podmienky pri použití ako vzduchový výmenník tepla v systéme tepelného čerpadla
- porovnanie vzduchového výmenníka tepla s inými zdrojmi tepla v systéme tepelného čerpadla
1 tréner
1 manuál
požadovaný
Kombinácia 3
Tepelné čerpadlo HL 320.01
HL 320.07 Podlahové kúrenie / absorbér geotermálnej energie
Kombinácia 4
Tepelné čerpadlo HL 320.01
HL 320.03 Plochý kolektor
HL 320.05 Centrálny úložný modul s ovládačom
HL 320.07 Podlahové kúrenie / absorbér geotermálnej energie
Kombinácia 5
Tepelné čerpadlo HL 320.01
HL 320.02 Konvenčné kúrenie
HL 320.03 Plochý kolektor
HL 320.05 Centrálny úložný modul s ovládačom
HL 320.07 Podlahové kúrenie / absorbér geotermálnej energie
voliteľné
Kombinácia 4, 5
HL 320.04 Vákuový trubicový kolektor
HL 313.01 Umelý svetelný zdroj
Trenažér pozostávajúci z ventilátorového konvektora s potrubím, rýchlospojkami a teplotnými snímačmi. Trenažér je možné použiť ako na vykurovanie miestností, tak aj na absorbovanie okolitého tepla z vonkajšieho vzduchu. Môže byť teda prevádzkovaný buď ako chladič, alebo ako zdroj tepla pre tepelné čerpadlo.
V prípade vykurovania miestností ponúkajú ventilátorové ohrievače v porovnaní s klasickými vykurovacími telesami možnosť aj pri malých rozmeroch dosiahnuť porovnateľne dobrý prenos tepla do vzduchu v miestnosti. Táto výhoda umožňuje prevádzkovať vykurovanie miestností s nižšími teplotami vo vykurovacom okruhu. V kombinácii s tepelným čerpadlom preto ventilátorový ohrievač často predstavuje ekonomicky aj energeticky výhodnú aplikáciu, najmä pri rekonštrukciách vykurovacích systémov v starých budovách.
Pri absorbovaní okolitého tepla na dodávku tepla do tepelného čerpadla sa vzduchové výmenníky tepla často používajú vtedy, keď nie je prístup alebo je sťažený prístup k iným zdrojom tepla, ako sú podzemné vody alebo geotermálne tepelné kolektory. Nevýhoda energetickej bilancie, najmä v zime nepriaznivá, v tomto prípade kontrastuje s výhodou nižších počiatočných investičných nákladov.
Pre odporúčané modulárne kombinácie s modulom HL 320.08 boli vytvorené starostlivo štruktúrované inštruktážne materiály. Ako súčasť dokumentácie pre modulárny systém HL 320 tieto materiály stanovujú základné princípy a poskytujú krok za krokom sprievodcu experimentmi.
Špecifikácia
- ventilátorový konvektor pre pripojenie k stavebnicovému systému HL 320
- axiálny ventilátor s dvomi voliteľnými rýchlosťami
- ovládanie pomocou iných ovládačov v systéme HL 320 ( CAN zbernica)
- snímače teploty pre prívod a spiatočku
- rýchlospojky s uzatváracími ventilmi na pripojenie potrubia
Technické dáta
Ventilátor
- rýchlosť: 900/1400 min -1
- prietok: 683/1155m 3 h -1
Výmenník tepla
- nominálny chladiaci výkon: 2kW
- max. prevádzkový tlak: 10 bar
Meracie rozsahy
- teplota:
- 3x -50°C…180°C
- prietok: 20…2500L/h
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
Rozmery a hmotnosť
DxŠxV: 1500x800x1500 mm
Hmotnosť: cca. 95 kg
![HL 320 Modulárny systém solárnej tepelnej energie a tepelného čerpadla](/images/wissen_thumbs/400_en-GB.jpg)
![GUNT RHLine: Obnoviteľné teplo](/images/wissen_thumbs/436_en-GB.jpg)
![HL 320.04 Vákuový trubicový kolektor](/images/datasheet/431/HL-320.08-HL-320.04-Evacuated-tube-collector-products_list_small-gunt-431-foto_totale.jpg)
![Tepelné čerpadlo HL 320.01](/images/datasheet/431/HL-320.08-HL-320.01-Heat-pump-products_list_small-gunt-431-foto_totale.jpg)
![HL 313.01 Zdroj umelého svetla](/images/datasheet/431/HL-320.08-HL-313.01-Artificial-light-source-products_list_small-gunt-431-foto_totale.jpg)
![HL 320.07 Podlahové kúrenie / absorbér geotermálnej energie](/images/datasheet/431/HL-320.08-HL-320.07-Underfloor-heating--geothermal-energy-absorber-products_list_small-gunt-431-foto_totale.jpg)
![Tepelné čerpadlo HL 320.01](/images/datasheet/431/HL-320.08-HL-320.01-Heat-pump-products_list_small-gunt-431-foto_totale.jpg)
![HL 320.03 Plochý kolektor](/images/datasheet/431/HL-320.08-HL-320.03-Flat-collector-products_list_small-gunt-431-foto_totale.jpg)
![HL 320.05 Centrálny úložný modul s ovládačom](/images/datasheet/431/HL-320.08-HL-320.05-Central-storage-module-with-controller-products_list_small-gunt-431-foto_totale.jpg)
![HL 320.07 Podlahové kúrenie / absorbér geotermálnej energie](/images/datasheet/431/HL-320.08-HL-320.07-Underfloor-heating--geothermal-energy-absorber-products_list_small-gunt-431-foto_totale.jpg)
![Tepelné čerpadlo HL 320.01](/images/datasheet/431/HL-320.08-HL-320.01-Heat-pump-products_list_small-gunt-431-foto_totale.jpg)
![HL 320.02 Konvenčné kúrenie](/images/datasheet/431/HL-320.08-HL-320.02-Conventional-heating-products_list_small-gunt-431-foto_totale.jpg)
![HL 320.03 Plochý kolektor](/images/datasheet/431/HL-320.08-HL-320.03-Flat-collector-products_list_small-gunt-431-foto_totale.jpg)
![HL 320.05 Centrálny úložný modul s ovládačom](/images/datasheet/431/HL-320.08-HL-320.05-Central-storage-module-with-controller-products_list_small-gunt-431-foto_totale.jpg)
![HL 320.07 Podlahové kúrenie / absorbér geotermálnej energie](/images/datasheet/431/HL-320.08-HL-320.07-Underfloor-heating--geothermal-energy-absorber-products_list_small-gunt-431-foto_totale.jpg)

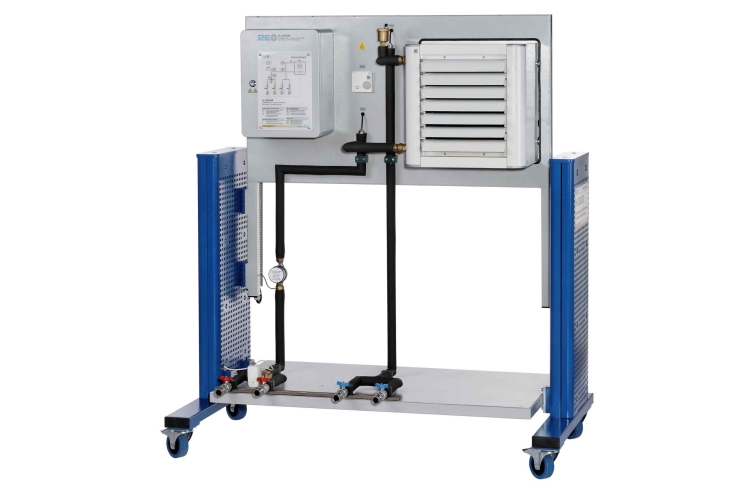

![](/images/datasheet/431/HL-320.08-Fan-heater--air-heat-exchanger-products_list_small-gunt-431-foto_totale.jpg)

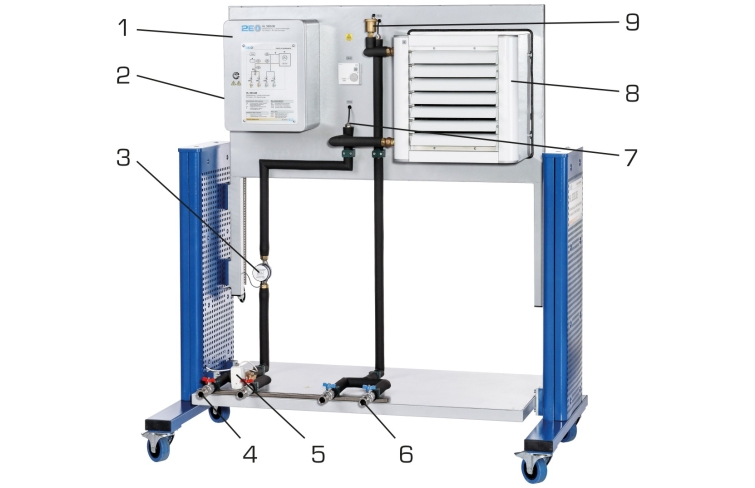

![1 spojovacia skrinka, 2 pripojovacie zásuvky CAN-Bus, 3 prietokomery, 4 prívodné prietoky, 5 3-cestný zmiešavací ventil, 6 spätný prívod, 7 teplotný snímač prívodného prúdu, 8 ventilátorových konvektorov, 9 odvzdušňovacích ventilov](/images/datasheet/431/HL-320.08-Fan-heater--air-heat-exchanger-products_list_small-gunt-431-zeichnung.jpg)

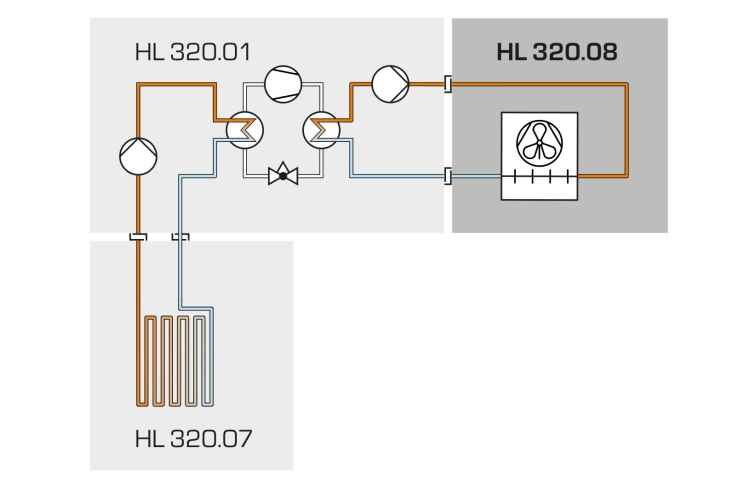

![Zahrnutie HL 320.08 do jednej možnej konfigurácie modulárneho systému HL 320](/images/datasheet/431/HL-320.08-Fan-heater--air-heat-exchanger-products_list_small-gunt-431-zeichnung_einzelheit_1.jpg)

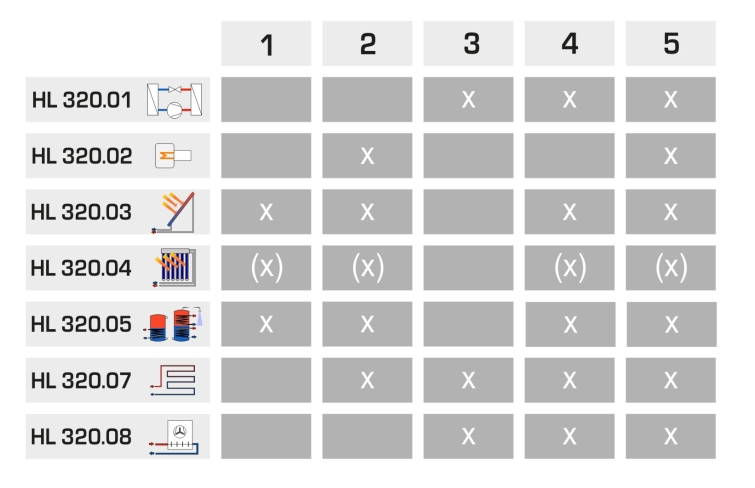

![Odporúčané kombinácie modulárneho systému HL 320](/images/datasheet/431/HL-320.08-Fan-heater--air-heat-exchanger-products_list_small-gunt-431-zeichnung_einzelheit_2.jpg)
