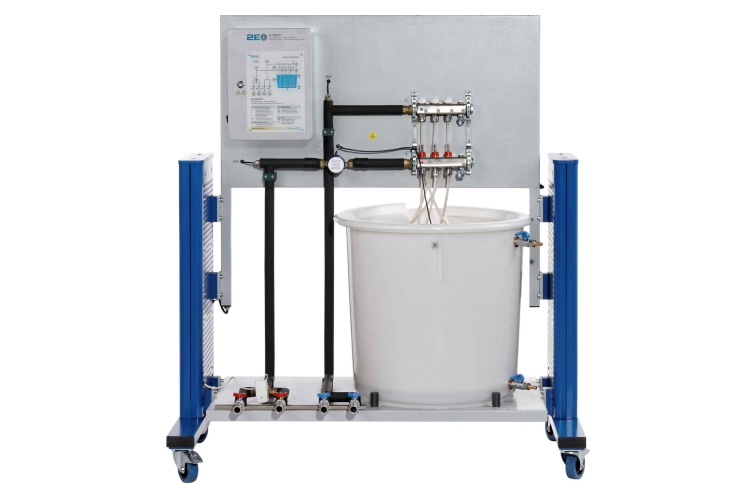

HL 320.07 Podlahové kúrenie / absorbér geotermálnej energie
- trenažér pre systém HL 320 „Solárna tepelná energia a tepelné čerpadlo“.
- možno použiť ako chladič alebo zdroj tepla
- možnosť pre teplonosné rúry v rôznych dĺžkach
- snímače teploty a prietoku s pripojením na zbernicu CAN k modulom regulátora v HL 320.01 alebo HL 320.05
- energetická bilancia v kombinovaných vykurovacích systémoch na prípravu teplej úžitkovej vody a vykurovanie
- prenos tepla v systéme podlahového vykurovania
- využitie zdrojov tepla pre systémy tepelných čerpadiel
- učebné ciele modulárneho systému HL 320
1 tréner
1 manuál
požadovaný
Kombinácia 2
HL 320.02 Konvenčné kúrenie
HL 320.03 Plochý kolektor
HL 320.05 Centrálny úložný modul s ovládačom
Kombinácia 3
Tepelné čerpadlo HL 320.01
HL 320.08 Ohrievač ventilátora / výmenník tepla vzduchu
Kombinácia 4
Tepelné čerpadlo HL 320.01
HL 320.03 Plochý kolektor
HL 320.05 Centrálny úložný modul s ovládačom
HL 320.08 Ohrievač ventilátora / výmenník tepla vzduchu
Kombinácia 5
Tepelné čerpadlo HL 320.01
HL 320.02 Konvenčné kúrenie
HL 320.03 Plochý kolektor
HL 320.05 Centrálny úložný modul s ovládačom
HL 320.08 Ohrievač ventilátora / výmenník tepla vzduchu
voliteľné
Kombinácia 2, 4, 5
HL 320.04 Vákuový trubicový kolektor
HL 313.01 Umelý svetelný zdroj
Podlahové ohrievače prenášajú teplo potrubnými systémami usporiadanými do špirály alebo vinutia pod podlahovou krytinou. Podlahové vykurovanie vyžaduje oveľa nižšiu vstupnú teplotu ako bežné radiátory. Systémy podlahového vykurovania sú obzvlášť vhodné na použitie s vykurovacími systémami, ktoré využívajú solárne tepelné kolektory.
Trenažér HL 320.07 je možné okrem funkcie chladiča pri použití ako podlahového vykurovania použiť aj ako zdroj tepla pre tepelné čerpadlo v modulárnom systéme HL 320 . V tomto prípade je smer prenosu tepla obrátený.
HL 320.07 je vybavená tromi individuálne voliteľnými potrubnými systémami rôznych dĺžok. Rúry sú obklopené nádržou, ktorú je možné v prípade potreby naplniť vodou. Snímače sú namontované na potrubnom systéme na detekciu teploty na prívode a spiatočke.
Pomocou týchto teplôt spolu s nameranými údajmi z integrovaného prietokomeru je možné vypočítať množstvá tepla a energetickú bilanciu.
Pre zamýšľané modulárne kombinácie s modulom HL 320.07 boli vytvorené starostlivo štruktúrované inštruktážne materiály. Ako súčasť dokumentácie pre modulárny systém HL 320 tieto materiály stanovujú základné princípy a poskytujú krok za krokom sprievodcu experimentmi.
Špecifikácia
- chladič alebo zdroj tepla pre modulárny systém HL 320
- 3 voliteľné dĺžky potrubia na prenos tepla
- prietokomery a snímače teploty na určenie tepelných tokov
- nádrže na teplú alebo studenú vodu
- pripojenia na prenos nameraných údajov do externého ovládača
Technické dáta
Rúry
- dĺžky: 10m, 20m, 30m
- materiál: polyetylén
- hrúbka steny: 2 mm
- vonkajší priemer: 16 mm
- prevádzkový tlak: max. 3 bar
Nádrž
- objem: 200L
Meracie rozsahy
- teplota: 3x -50…180°C
- prietok: 20…2500L/h
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 1500x800x1700 mm
Hmotnosť: cca. 95 kg
![HL 320 Modulárny systém solárnej tepelnej energie a tepelného čerpadla](/images/wissen_thumbs/400_en-GB.jpg)
![GUNT RHLine: Obnoviteľné teplo](/images/wissen_thumbs/436_en-GB.jpg)
![HL 320.02 Konvenčné kúrenie](/images/datasheet/430/HL-320.07-HL-320.02-Conventional-heating-products_list_small-gunt-430-foto_totale.jpg)
![HL 320.04 Vákuový trubicový kolektor](/images/datasheet/430/HL-320.07-HL-320.04-Evacuated-tube-collector-products_list_small-gunt-430-foto_totale.jpg)
![HL 320.03 Plochý kolektor](/images/datasheet/430/HL-320.07-HL-320.03-Flat-collector-products_list_small-gunt-430-foto_totale.jpg)
![HL 313.01 Zdroj umelého svetla](/images/datasheet/430/HL-320.07-HL-313.01-Artificial-light-source-products_list_small-gunt-430-foto_totale.jpg)
![HL 320.05 Centrálny úložný modul s ovládačom](/images/datasheet/430/HL-320.07-HL-320.05-Central-storage-module-with-controller-products_list_small-gunt-430-foto_totale.jpg)
![Tepelné čerpadlo HL 320.01](/images/datasheet/430/HL-320.07-HL-320.01-Heat-pump-products_list_small-gunt-430-foto_totale.jpg)
![HL 320.08 Ohrievač ventilátora / výmenník tepla vzduchu](/images/datasheet/430/HL-320.07-HL-320.08-Fan-heater--air-heat-exchanger-products_list_small-gunt-430-foto_totale.jpg)
![Tepelné čerpadlo HL 320.01](/images/datasheet/430/HL-320.07-HL-320.01-Heat-pump-products_list_small-gunt-430-foto_totale.jpg)
![HL 320.03 Plochý kolektor](/images/datasheet/430/HL-320.07-HL-320.03-Flat-collector-products_list_small-gunt-430-foto_totale.jpg)
![HL 320.05 Centrálny úložný modul s ovládačom](/images/datasheet/430/HL-320.07-HL-320.05-Central-storage-module-with-controller-products_list_small-gunt-430-foto_totale.jpg)
![HL 320.08 Ohrievač ventilátora / výmenník tepla vzduchu](/images/datasheet/430/HL-320.07-HL-320.08-Fan-heater--air-heat-exchanger-products_list_small-gunt-430-foto_totale.jpg)
![Tepelné čerpadlo HL 320.01](/images/datasheet/430/HL-320.07-HL-320.01-Heat-pump-products_list_small-gunt-430-foto_totale.jpg)
![HL 320.02 Konvenčné kúrenie](/images/datasheet/430/HL-320.07-HL-320.02-Conventional-heating-products_list_small-gunt-430-foto_totale.jpg)
![HL 320.03 Plochý kolektor](/images/datasheet/430/HL-320.07-HL-320.03-Flat-collector-products_list_small-gunt-430-foto_totale.jpg)
![HL 320.05 Centrálny úložný modul s ovládačom](/images/datasheet/430/HL-320.07-HL-320.05-Central-storage-module-with-controller-products_list_small-gunt-430-foto_totale.jpg)
![HL 320.08 Ohrievač ventilátora / výmenník tepla vzduchu](/images/datasheet/430/HL-320.07-HL-320.08-Fan-heater--air-heat-exchanger-products_list_small-gunt-430-foto_totale.jpg)
![](/images/datasheet/430/HL-320.07-Underfloor-heating--geothermal-energy-absorber-products_list_small-gunt-430-foto_totale.jpg)

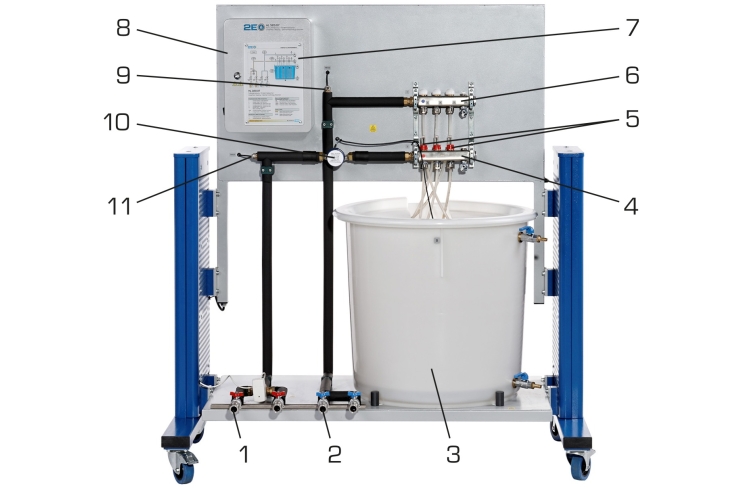

![1 prípojka pre prívod, 2 prípojky pre spiatočku, 3 nádrže na teplú a studenú vodu, 4 rozdeľovač prívodu, 5 prietokomer, 6 rozdeľovač spiatočky, 7 informačný panel, 8 pripojovacia skrinka pre snímače, 9 snímač teploty spiatočky, 10 prietokomer, 11 snímač teploty spiatočky](/images/datasheet/430/HL-320.07-Underfloor-heating--geothermal-energy-absorber-products_list_small-gunt-430-zeichnung.jpg)

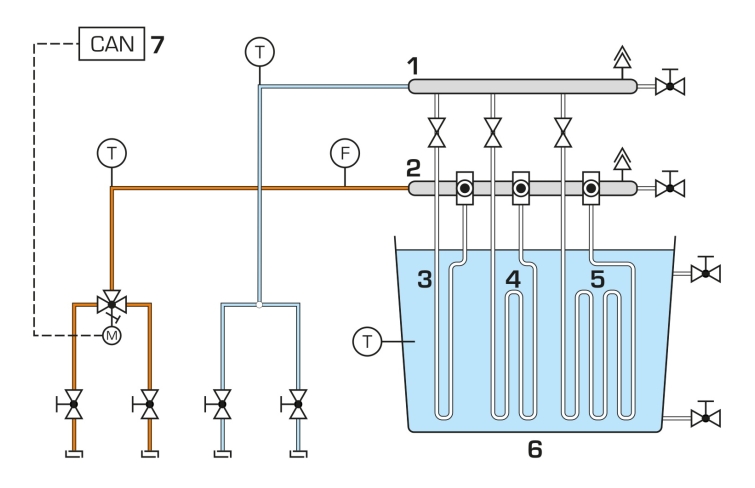

![1 vratný rozdeľovač, 2 rozdeľovač prívodu, 3 potrubný okruh 10m, 4 potrubný okruh 20m, 5 potrubný okruh 30m, 6 nádrží na experimenty s teplou a studenou vodou, 7 zbernica CAN; T teplota, F prietok](/images/datasheet/430/HL-320.07-Underfloor-heating--geothermal-energy-absorber-products_list_small-gunt-430-zeichnung_einzelheit_1.jpg)

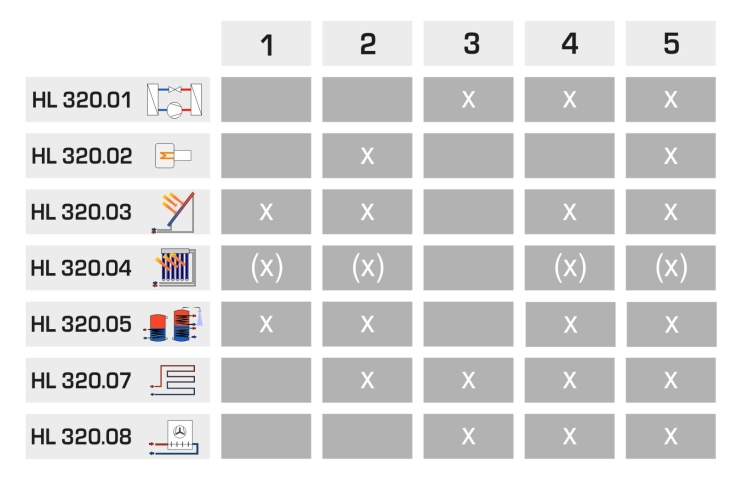

![Odporúčané kombinácie modulárneho systému HL 320](/images/datasheet/430/HL-320.07-Underfloor-heating--geothermal-energy-absorber-products_list_small-gunt-430-zeichnung_einzelheit_2.jpg)
