HL 320.02 Konvenčné kúrenie

HL 320.02 Konvenčné kúrenie

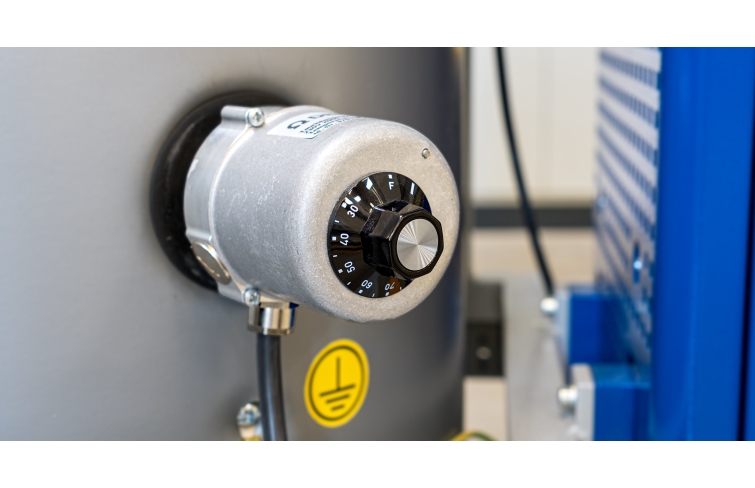

Ohrievač HL 320.02 inštalovaný v bivalentnom zásobníku HL 320.05

Ohrievač HL 320.02 inštalovaný v bivalentnom zásobníku HL 320.05

  • doplnkový ohrievač pre modulárny systém HL 320
  • ohrievač s elektromerom
  • jednoduchá inštalácia do zásobníka HL 320.05
  • doplnkové vykurovanie a/alebo ohrev úžitkovej vody konvenčným prídavným ohrievačom
  • bivalenčný bod a vykurovacie zaťaženie
  • riadiace stratégie pre doplnkové vykurovanie
  • energetické bilancie v konvenčne podporovaných solárnych tepelných systémoch a systémoch tepelných čerpadiel

1 ohrievač
1 spínacia skrinka
1 manuál

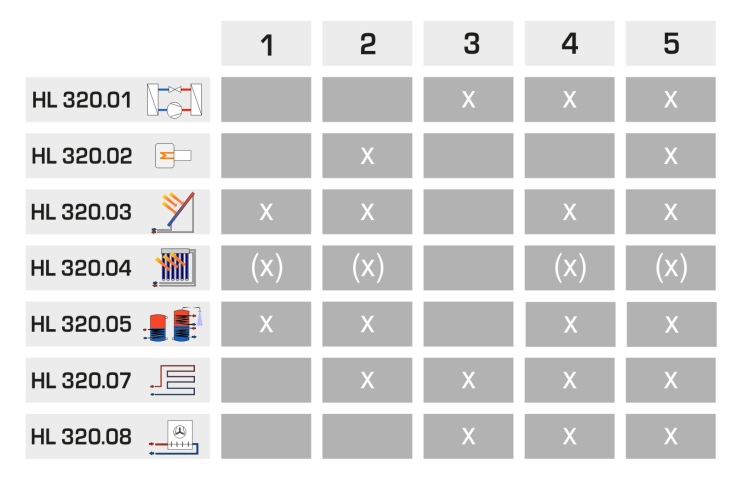

požadovaný

Kombinácia 2
HL 320.03 Plochý kolektor
HL 320.05 Centrálny úložný modul s ovládačom
HL 320.07 Podlahové kúrenie / absorbér geotermálnej energie
Kombinácia 5
Tepelné čerpadlo HL 320.01
HL 320.03 Plochý kolektor
HL 320.05 Centrálny úložný modul s ovládačom
HL 320.07 Podlahové kúrenie / absorbér geotermálnej energie
HL 320.08 Ohrievač ventilátora / výmenník tepla vzduchu

voliteľné

Kombinácia 2, 5
HL 320.04 Vákuový trubicový kolektor
HL 313.01 Umelý svetelný zdroj

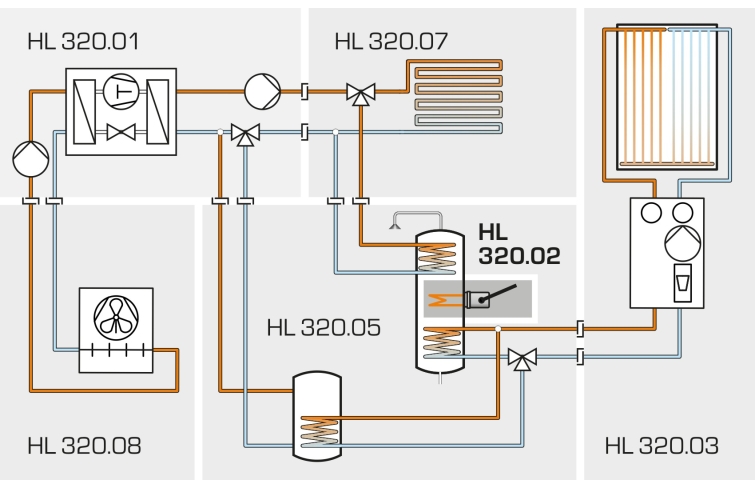

Vo vykurovacích systémoch využívajúcich rôzne obnoviteľné zdroje tepla môže byť ekonomicky možné pokryť špičkový dopyt pomocou bežného ohrievača. Aby bolo možné preskúmať tento aspekt v modulárnom systéme HL 320 , modul HL 320.02 poskytuje prídavný ohrievač, ktorý možno jednoducho integrovať do rôznych konfigurácií systému.

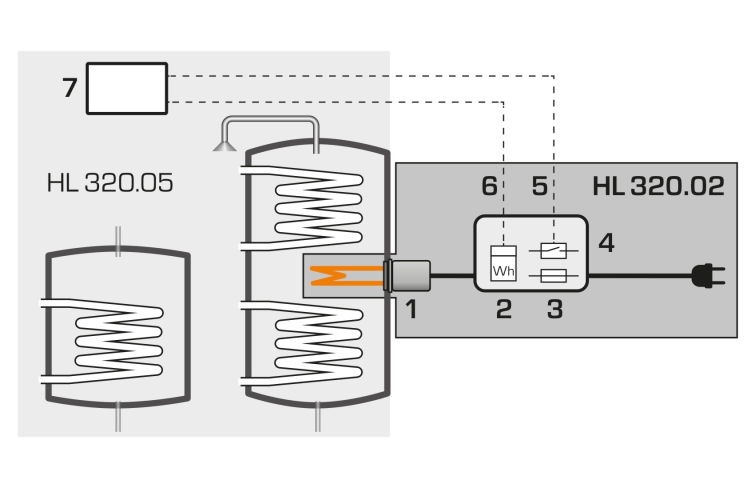

Praktickosť prevádzky tohto ohrievača v laboratórnych experimentoch je jednoduchá pomocou elektricky ovládaného ohrievača. Ohrievač sa vkladá do zásobníka akumulačného modulu HL 320.05 a je možné ho ovládať ovládačom akumulačného modulu. Integrovaný merač zaznamenáva množstvo spotrebovanej elektriny. Údaje z tohto meracieho prístroja je možné odoslať do riadiacej jednotky pamäťového modulu HL 320.05 pomocou vhodného dátového kábla pomocou záznamníka údajov.

Pre odporúčané modulárne kombinácie s modulom HL 320.02 boli vytvorené starostlivo štruktúrované inštruktážne materiály. Ako súčasť dokumentácie pre modulárny systém HL 320 tieto materiály stanovujú základné princípy a poskytujú krok za krokom sprievodcu experimentmi.

Špecifikácia
  1. elektrický ohrievač pre modulárny systém HL 320
  2. ovládanie pomocou ovládača modulu HL 320.05

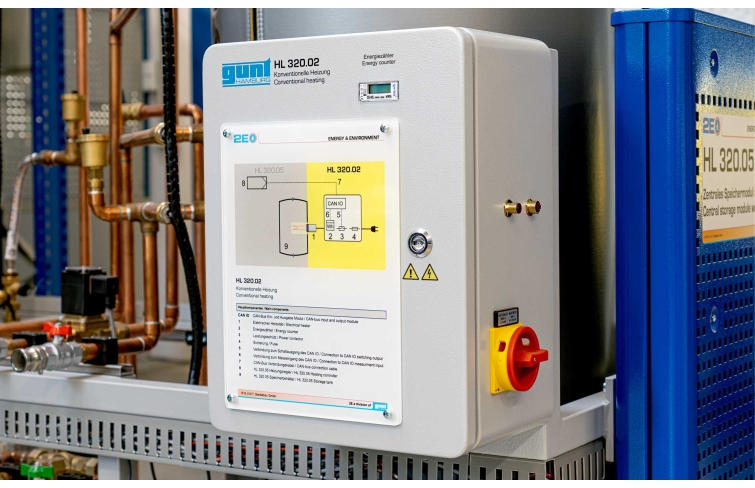

  3. ovládacia skriňa s výkonovým stykačom, miniatúrnym ističom a meračom energie
  4. zaznamenávanie množstva energie spotrebovanej pripojením S0 k ovládaču modulu HL 320.05
Technické dáta

Ohrievač

  • elektrický výkon: 2kW
  • termostat: 0…85°C

Elektromer

  • napätie: 230VAC, 50/60Hz
  • max. prúd: 32A
  • Výkon S0: 1000 Imp./kWh


230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza

Rozmery a hmotnosť

Dxh: 115 x 370 mm (ohrievač)
Hmotnosť: cca. 2 kg
DxŠxV: 300x250x200mm (spínacia skrinka)
Hmotnosť: cca. 1,5 kg
