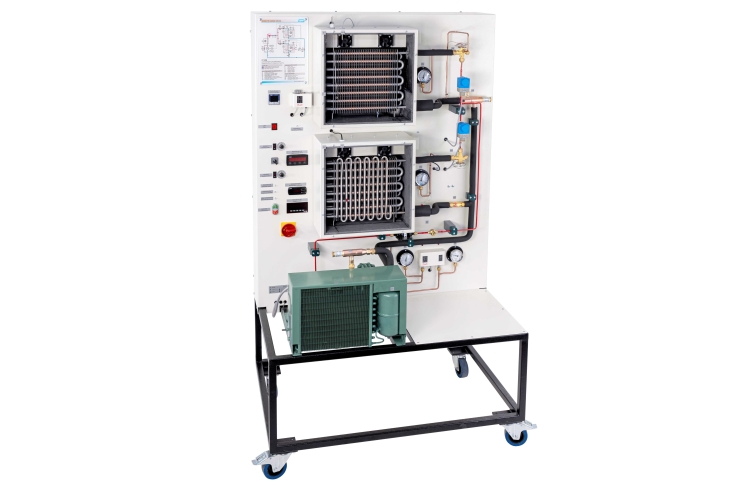

ET 426 Ovládanie výkonu v chladiacich systémoch
- skúmanie rôznych metód riadenia kapacity
- otvorený kompresor s premenlivou rýchlosťou
- nastaviteľná záťaž chladenia pomocou ohrievača
- riadené odmrazovanie so špecifikáciou teploty
- kľúčové zariadenia na zmenu chladiaceho výkonu
- termostat
- regulátor tlaku vyparovania
- ovládač chladenia
- regulátor kapacity
- kompresor s premenlivou rýchlosťou
- obsluha regulátora chladenia so špecifikáciou teplôt pre
- ovládanie chladiaceho výkonu
- zapnutie a vypnutie odmrazovacieho ohrievača
- zapínanie a vypínanie ventilátorov
1 tréner
1 sada inštruktážneho materiálu
Efektívna kontrola výkonu a teploty v chladiacich systémoch je dôležitou témou v chladiarenskej technike. Pomocou ET 426 je možné skúmať rôzne metódy riadenia kapacity. Na tento účel je k dispozícii chladiaci okruh s dvoma chladiacimi komorami, v ktorých sa pomocou nastaviteľného ohrievača vytvára chladiaca záťaž. Ventilátory v oboch chladiacich komorách zabezpečujú rovnomerné rozloženie teploty.
V prvej chladiacej komore termostat so solenoidovým ventilom a regulátorom tlaku vyparovania riadia tlak chladiva vo výparníku a tým aj teplotu.
Senzory zaznamenávajú teplotu v druhej chladiacej komore a teplotu chladiva pred a za výparníkom. Riadiaca jednotka chladenia spracováva signály zo snímačov. Cez solenoidový ventil mení regulátor chladenia prietok chladiva vo výparníku a tým riadi teplotu v druhej chladiacej komore. Teploty, pri ktorých sa zapínajú alebo vypínajú ventilátory a odmrazovací ohrievač, sa nastavujú aj na regulátore chladenia. Okrem toho možno chladiaci výkon celého chladiaceho okruhu nastaviť pomocou rýchlosti kompresora. K dispozícii je tiež možnosť nastavenia chladiaceho výkonu na regulátore výkonu v bypasse kompresora.
Obidve chladiace komory sú vybavené oknom, ktoré umožňuje sledovať činnosť ventilátora a tvorbu ľadu. Manometre umožňujú ľahké odčítanie tlakov v príslušných bodoch.
Špecifikácia
- metódy riadenia kapacity v chladiacich systémoch
- chladiaci okruh s kompresorom, kondenzátorom a výparníkmi v izolovaných chladiacich komorách
- každá chladiaca komora s nastaviteľným ohrievačom na generovanie chladiacej záťaže, termostatickým expanzným ventilom a 2 ventilátormi
- 1 chladiaca komora s regulátorom chladenia na reguláciu teploty; solenoidový ventil, ventilátory a odmrazovací ohrievač ako pohony
- 1 chladiaca komora s termostatom, solenoidovým ventilom a regulátorom tlaku vyparovania na reguláciu teploty
- kompresor s premenlivými otáčkami cez frekvenčný menič
- regulátor výkonu v obtoku kompresora
- chladivo R513A, GWP : 631
Technické dáta
Kompresor
- chladiaci výkon: cca. 560 W pri -5/25 °C a 145 0 min -1
- hnací motor: 550W
2 ohrievače: cca. 500 W
4 ventilátory: max. objemový prietok vzduchu: cca. 36,5 m 3 /h
1 rozmrazovací ohrievač: cca. 75 W
Ovládač chladenia
- 3 vstupy
- 3 výstupy
Regulátor tlaku vyparovania: 0…5,5 bar
Termostat: -5…20°C
Regulátor kapacity: 0,2…6bar
Chladivo
- R513A
- GWP : 631
- objem náplne: 1 kg
- CO 2 -ekvivalent: 0,6t
Meracie rozsahy
- rýchlosť: kompresia alebo 465 … 975 min -1
- teplota: 3x -60…50°C
- výkon: ohrievač 2x 0…1000W
- tlak: 3x -1…9bar; 1x -1…24 barov
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 230V, 60Hz, 3 fázy
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 1100x750x1900 mm
Hmotnosť: cca. 150 kg
![Chladenie – komponenty: primárne a sekundárne regulátory](/images/wissen_thumbs/153_en-GB.jpg)
![](/images/datasheet/215/ET-426-Capacity-control-in-refrigeration-systems-products_list_small-gunt-215-foto_totale.jpg)

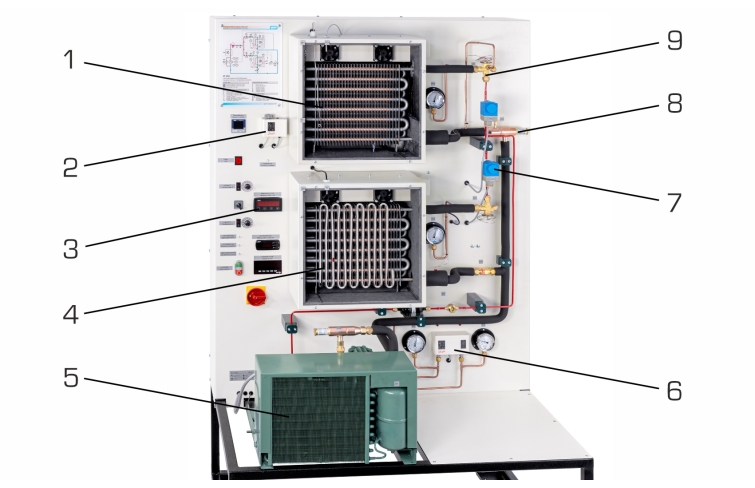

![1 chladiaca komora s ohrievačom a ventilátormi, 2 termostat, 3 regulátor chladenia, 4 chladiaca komora s ohrievačom, ventilátormi a odmrazovacím ohrievačom, 5 kompresor a kondenzátor, 6 kombinovaný tlakový spínač, 7 solenoidový ventil, 8 regulátor odparovacieho tlaku, 9 expanzný ventil](/images/datasheet/215/ET-426-Capacity-control-in-refrigeration-systems-products_list_small-gunt-215-zeichnung.jpg)

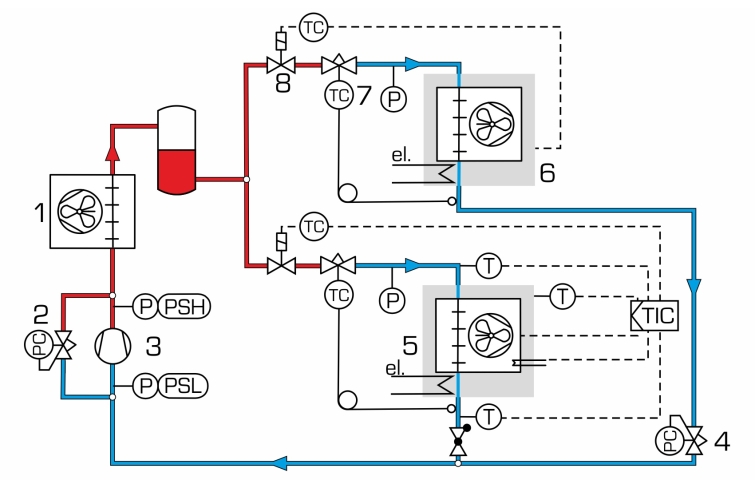

![1 kondenzátor, 2 regulátor výkonu, 3 kompresor, 4 regulátor odparovacieho tlaku, 5 chladiaca komora s ohrievačom, ventilátormi a odmrazovacím ohrievačom, 6 chladiaca komora s ohrievačom a ventilátormi, 7 expanzný ventil, 8 solenoidový ventil s termostatom; T teplota, P tlak; Tlakový spínač PSH, PSL, regulátor chladenia TIC](/images/datasheet/215/ET-426-Capacity-control-in-refrigeration-systems-products_list_small-gunt-215-zeichnung_einzelheit_1.jpg)

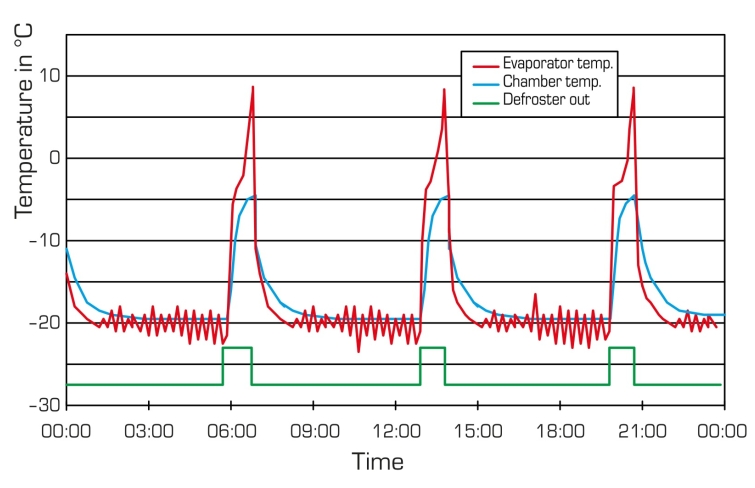

![Časový priebeh regulátora odmrazovania (zelený) s teplotou výparníka (červený) a chladiacej komory (modrý)](/images/datasheet/215/ET-426-Capacity-control-in-refrigeration-systems-products_list_small-gunt-215-zeichnung_einzelheit_2.jpg)
