CE 620 Extrakcia (kvapalina-kvapalina)
- prechod zložky z dvojzložkovej kvapalnej zmesi na rozpúšťadlo extrakciou
- škálovanie z experimentu v kadičke na meradlo pilotného zariadenia
- obohatenie prechodnej zložky v extrakte destiláciou
- hodnotenie separačných procesov prostredníctvom merania koncentrácie a hmotnostných bilancií
- vplyv rôznych experimentálnych možností na separačné procesy
1 tréner
1 merač vodivosti
1 sada príslušenstva
1 sada inštruktážneho materiálu
- oddelenie kvapalnej zmesi extrakciou kvapalina-kvapalina v protiprúdovej prevádzke
- obohatenie extraktu pomocou integrovanej destilačnej kolóny
- je možná prevádzka v nepretržitom alebo prerušovanom režime
- dizajn a materiály umožňujú skúmanie rôznych ternárnych systémov
- možná úprava a pozorovanie fázového rozhrania
CE 620 umožňuje separáciu kvapalných zmesí pomocou extrakcie kvapalina-kvapalina.
Kvapalná zmes, ktorá sa má oddeliť, sa privádza z napájacej nádrže do spodnej časti extrakčnej kolóny pomocou čerpadla. Tam sa pohybuje v protiprúde smerom k rozpúšťadlu, ktoré sa pumpuje do hornej časti extrakčnej kolóny. Zmes, ktorá sa má oddeliť, sa skladá z prechodovej zložky a nosnej kvapaliny. Nosná kvapalina a rozpúšťadlo sú navzájom nerozpustné, a preto sa v kolóne vytvorí fázové rozhranie. To je možné pozorovať a nastaviť pomocou dvoch ventilov. K pohybu prechodnej zložky z nosnej kvapaliny do rozpúšťadla dochádza vo vnútri kolóny. Dva trojcestné ventily môžu byť použité na ovládanie trenažéra ako kontinuálneho alebo diskontinuálneho procesu.
Destilačná jednotka uľahčuje obohatenie prechodnej zložky v extrakte. Pozostáva z vyhrievanej banky s guľatým dnom s náplňovou kolónou a destilačného mostíka s Liebigovým chladičom. Obohatený extrakt opúšťa kolónu v hornej časti a zhromažďuje sa v nádrži. Spodná teplota je meraná snímačom, digitálne zobrazovaná a riadená pomocou PID regulátora. Meria sa aj teplota na hlave destilačnej kolóny. Destiláciou sa odstráni rozpúšťadlo z prechodnej zložky, ktorá sa zhromažďuje na dne jednotky a môže sa odobrať ako produkt. Oddelené rozpúšťadlo sa zhromažďuje v nádrži a môže sa znova použiť na extrakciu.
Pre ternárny materiálový systém sa odporúča repkový olej ako nosná kvapalina s etanolom ako prechodnou zložkou a vodou ako rozpúšťadlom. Pre tento ternárny materiálový systém sú koncentrácie extraktu, horného a spodného produktu určené meraním hustoty. Pre alternatívne ternárne materiálové systémy je súčasťou dodávky merač vodivosti.
Objednávacie číslo: 083.62000
Špecifikácia
- extrakcia kvapalina-kvapalina v protiprúdovej prevádzke s destiláciou na obohatenie extraktu
- prevádzka ako kontinuálny alebo diskontinuálny proces pomocou 2 trojcestných ventilov
- sklenená extrakčná kolóna
- destilačná kolóna a destilačný mostík s Liebigovým chladičom
- elektrický spodný ohrev cez PID regulátor
- vodné prúdové čerpadlo na zníženie teploty vyparovania pri destilácii
- nerezové nádrže na krmivo, rozpúšťadlo, rafinát, extrakt a vrchný produkt (destilácia)
- 2 čerpadlá na dodávanie krmiva a rozpúšťadla
- 2 ventily na nastavenie fázového rozhrania
- destilačná kolóna naplnená Raschigovými krúžkami
- príslušenstvo uložené v úložnom systéme s penovou vložkou
Technické dáta
Stĺpce
- odsávanie: Ø 40mm, výška: 1500mm
- destilácia: Ø 30 mm, výška: 415 mm
Výkon spodného ohrievača: 1200W
Nádrže
- krmivo a rafinát: cca. 30L každý
- rozpúšťadlo a extrakt: cca. 15L každý
- vrchný produkt (destilácia): 15L
- spodná nádrž (destilácia): cca. 5L
Napájacie čerpadlo
- max. prietok: 1000 ml/min
- max. hlava: 80m
Čerpadlo na rozpúšťadlo
- max. prietok: 1200 ml/min
- max. hlava: 10m
Vodné prúdové čerpadlo, konečné vákuum: cca. 200 mbar
Meracie rozsahy
- teplota: 1x 0…150°C, 1x 0…120°C
- prietok: 2x 100…850 ml/min (voda)
- tlak: -1…0,6bar
- vodivosť: 0…1990 µS /cm
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 1350x750x2150 mm
Hmotnosť: cca. 180 kg
Vyžaduje sa pre prevádzku
prípojka vody: 720L/h
Objednávacie číslo: 083.62000
![Extrakcia](/images/wissen_thumbs/65_en-GB.jpg)

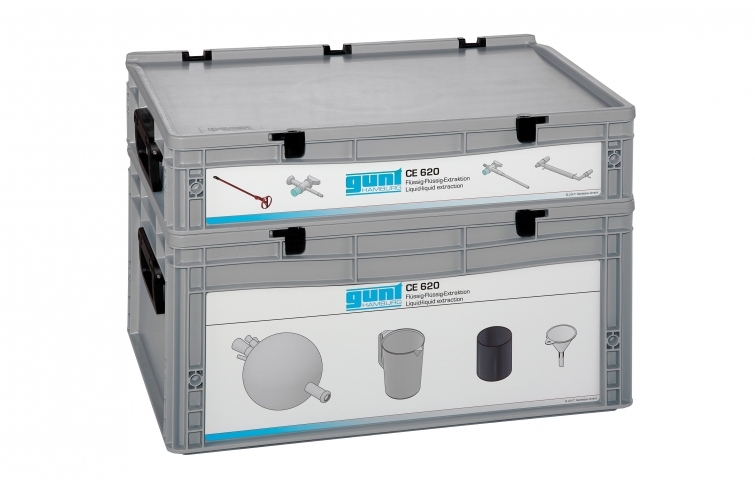

![Úložný systém s penovou vložkou: všetky komponenty majú svoje miesto](/images/datasheet/67/CE-620-Liquid-liquid-extraction-products_list_small-gunt-67-add_1.jpg)

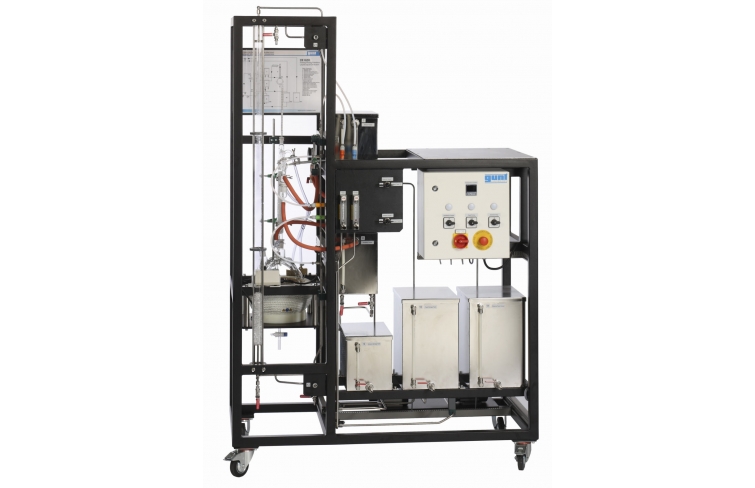

![](/images/datasheet/67/CE-620-Liquid-liquid-extraction-products_list_small-gunt-67-foto_totale.jpg)

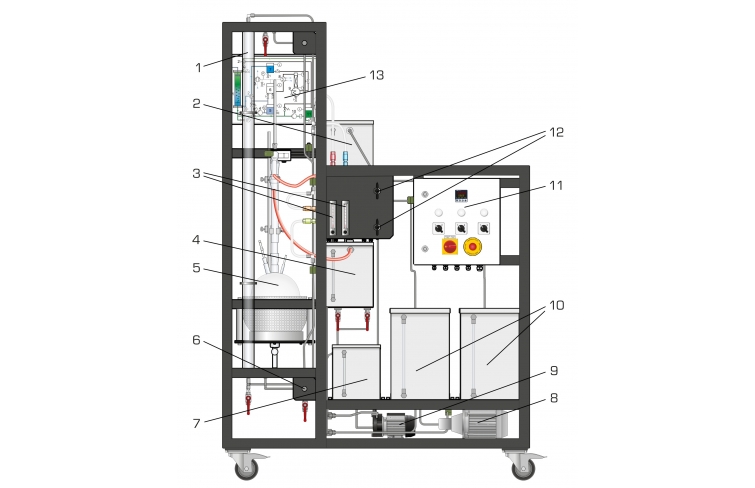

![1 extrakčná kolóna, 2 extrakčná nádrž, 3 prietokomery prívodu a rozpúšťadla, 4 horná nádrž na produkt (destilácia), 5 destilačných jednotiek, 6 ventilov pre fázovú hranicu, 7 nádrž na rozpúšťadlo, 8 napájacie čerpadlo, 9 čerpadlo rozpúšťadla, 10 prívodná a rafinátová nádrž , 11 rozvodná skriňa, 12 trojcestných ventilov, 13 schéma procesu](/images/datasheet/67/CE-620-Liquid-liquid-extraction-products_list_small-gunt-67-zeichnung.jpg)

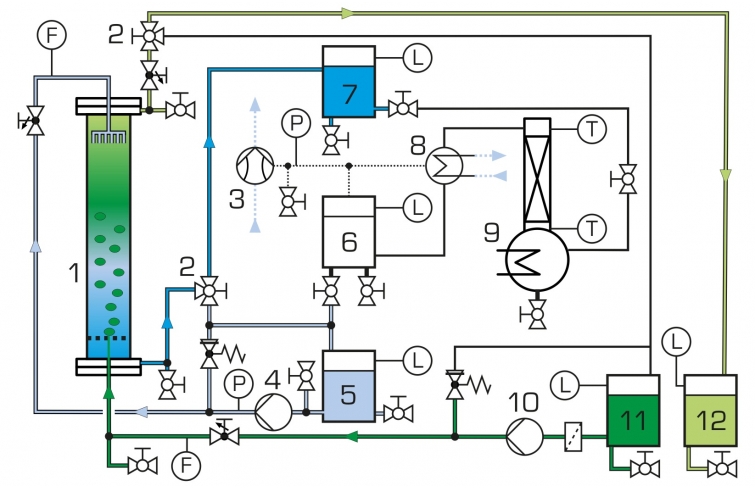

![1 extrakčná kolóna, 2 trojcestné ventily, 3 vodné tryskové čerpadlo, 4 čerpadlo na rozpúšťadlo, 5 nádrž na rozpúšťadlo, 6 horná nádrž na produkt (destilácia), 7 extrakčná nádrž, 8 Liebigov kondenzátor s prípojkou chladiacej vody, 9 destilačná kolóna, 10 napájacie čerpadlo , 11 napájacia nádrž, 12 rafinátová nádrž; Prietok F, tlak P, teplota T, hladina L](/images/datasheet/67/CE-620-Liquid-liquid-extraction-products_list_small-gunt-67-zeichnung_einzelheit_1.jpg)
