CE 602 Prerušovaná rektifikácia
- skúmanie a porovnanie sitového poschodia a náplňových kolón
- v prerušovanom režime
- vo vákuovom režime
- s rôznymi refluxnými pomermi
- s rôznym počtom zásobníkov
- stanovenie koncentračných profilov
- stanovenie teplotných profilov
- tlaková strata nad kolónou
1 tréner
1 stĺpec
1 sada hadíc
1 sada príslušenstva
1 sada inštruktážneho materiálu
- diskontinuálna rektifikácia
- porovnanie plnené a sitovej etáže kolóny
- možný vákuový režim
- poschodia v stĺpci sitového poschodia odnímateľné
Destilácia sa používa na oddelenie kvapalných zmesí vytvorených z jednotlivých kvapalín, ktoré sú navzájom rozpustné. Rektifikácia sa týka destilácie v protiprúde. Ako tekutá zmes pre CE 602 sa odporúča etanol/voda. Kvapalná zmes sa pridá do odparovacej (spodnej) nádrže. Vzniknutá zmiešaná para sa pohybuje v kolóne nahor. Zmiešaná para obsahuje vyššiu koncentráciu zložky s nižšou teplotou varu (etanol). Opúšťa hornú časť kolóny a kondenzuje pomocou kondenzátora a nádrže na separáciu fáz. Časť kondenzátu sa zhromažďuje v nádrži ako produkt, zatiaľ čo zvyšok sa privádza späť do kolóny. Tu sa na svojej ceste nadol podrobuje ďalšiemu zahrievaniu a výmene materiálu so stúpajúcou zmiešanou parou. Táto výmena spôsobuje, že parná fáza je bohatšia na etanol a kvapalná fáza je bohatšia na vodu. Kvapalná fáza sa presunie na dno, kde sa zhromažďuje.
K dispozícii je sitová etážová kolóna a náplňová kolóna. Náplňová kolóna je naplnená Raschigovými krúžkami. Refluxný pomer sa nastavuje pomocou ventilov.
Relevantné namerané hodnoty sú snímané snímačmi a digitálne zobrazené na rozvodnej skrini. Výparník sa nastavuje pomocou PID regulátora.
Veľká a prehľadná schéma procesu na rozvodnej skrini uľahčuje priradenie všetkých procesných premenných.
Objednávacie číslo: 083.60200
Špecifikácia
- diskontinuálna rektifikácia s plnenou a sitovou etážovou kolónou
- vymeniteľné stĺpiky
- sitová etážová kolóna s 8 etážami
- náplňová kolóna s Raschigovými krúžkami
- vákuový režim možný s vodným prúdovým čerpadlom
- elektricky vyhrievaný výparník
- nádrž na špičkový produkt
- kondenzátor a nádrž na separáciu fáz pre špičkový produkt
- všetky nádrže vyrobené zo skla DURAN a nehrdzavejúcej ocele
- nastavenie refluxného pomeru pomocou ventilov
- 8 bodov merania teploty na stĺpec
Technické dáta
Stĺpiky: vnútorný priemer: 50 mm, výška: 765 mm
Vodné prúdové čerpadlo: konečné vákuum: cca. 200 mbar
Nádrže
- špičkový produkt: cca. 2000 ml
- oddelenie fáz: cca. 500 ml
Výparník
- výkon: 0…4kW
- nádrž: cca. 10L
Plocha na prenos tepla
- vrchný kondenzátor produktu: cca. 0,04 m2
Meracie rozsahy
- teplota: 13x 0…150°C
- refluxný pomer: 0…100%
- prietok: 30…320 l/h (chladiaca voda)
- diferenčný tlak: 0…60 mbar (stĺpec)
- manometer: -1…0,6bar
400V, 50Hz, 3 fázy
230 V, 60 Hz, 3 fázy, 400 V, 60 Hz, 3 fázy
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 1300x750x2100 mm
Hmotnosť: cca. 210 kg
Vyžaduje sa pre prevádzku
prípojka vody: 500…1000L/h, odtok
Objednávacie číslo: 083.60200
![Destilácia/rektifikácia](/images/wissen_thumbs/30_en-GB.jpg)

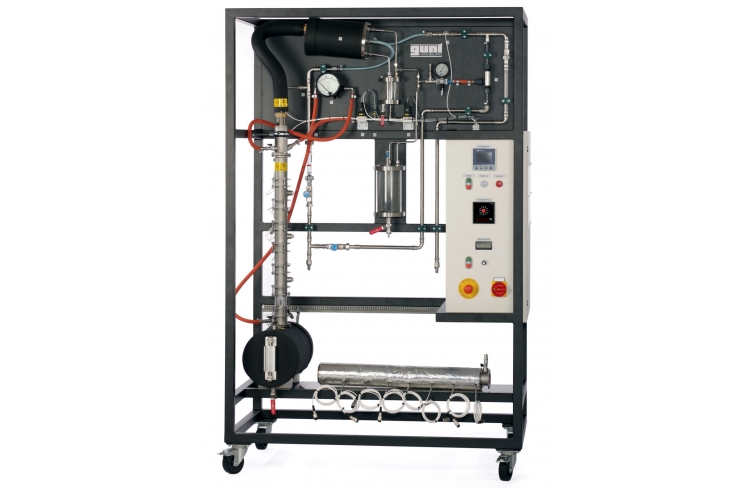

![](/images/datasheet/65/CE-602-Discontinuous-rectification-products_list_small-gunt-65-foto_totale.jpg)

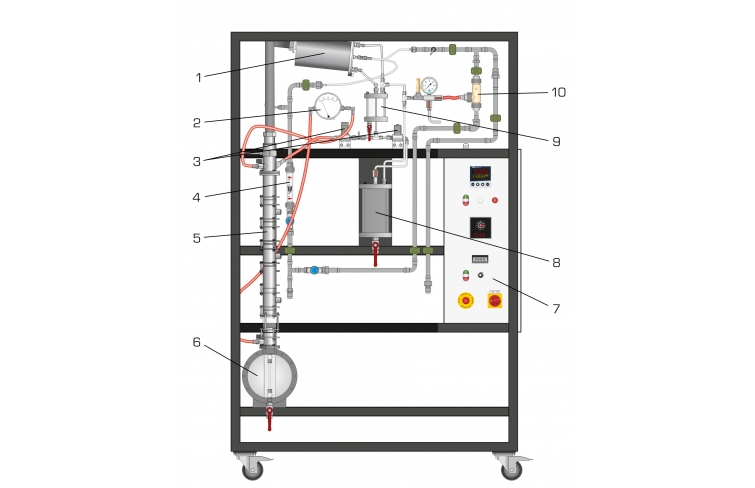

![1 horný kondenzátor produktu, 2 manometer (diferenciálny tlak v stĺpci), 3 ventily (pomer spätného toku), 4 prietokomer chladiacej vody, 5 sitový podnos alebo náplňová kolóna, 6 výparník, 7 rozvodná skriňa s displejmi a ovládacími prvkami, 8 horná nádrž na produkt, 9 nádrž na separáciu fáz, 10 vodná tryska](/images/datasheet/65/CE-602-Discontinuous-rectification-products_list_small-gunt-65-zeichnung.jpg)

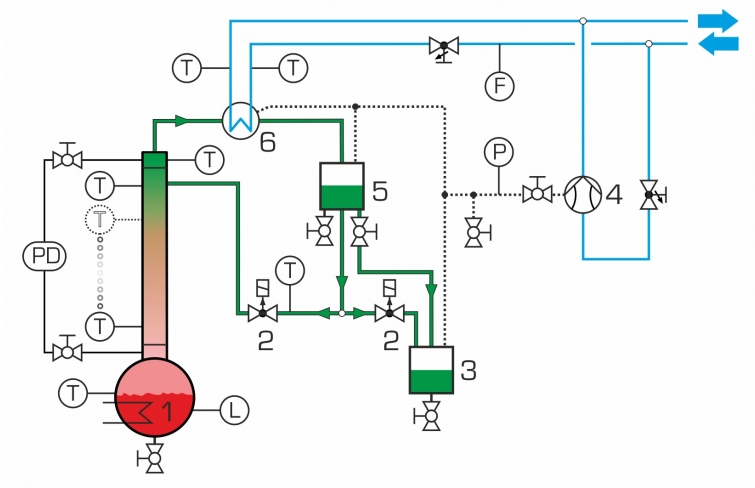

![1 výparník s kolónou, 2 ventily (refluxný pomer), 3 horná nádrž na produkt, 4 vodné čerpadlo, 5 fázová separačná nádrž, 6 kondenzátorov; prietok F, hladina L, tlak P, diferenčný tlak PD, teplota T; modrá čiara: chladiaca voda](/images/datasheet/65/CE-602-Discontinuous-rectification-products_list_small-gunt-65-zeichnung_einzelheit_1.jpg)
