CE 320 Tréningový systém: Miešanie
- prietokové polia rôznych typov miešadiel
- spotreba energie, doba miešania, kvalita mixu závisí od
- typ miešadla
- rýchlosť
- použité materiály (hustota, viskozita)
- vloženie prietokových prekážok
- pozorovanie suspenzného stavu nerozpustených látok pri použití rôznych miešadiel a pri rôznych rýchlostiach
- pozorovanie veľkosti kvapiek emulzií pri použití rôznych miešadiel a pri rôznych rýchlostiach
1 tréner
11 rôznych miešacích prvkov
1 sada príslušenstva
1 merač vodivosti
1 balenie plastových guličiek
1 sada inštruktážneho materiálu
- vizualizácia prietokových polí pri použití rôznych typov miešadiel
- vysokovýkonný miešací stroj s reguláciou otáčok
- stanovenie času miešania roztokov
- miešanie emulzií a suspenzií
- spotreba energie počas miešania
Počas miešania je spojitá fáza tekutá. S CE 320 je možné skúmať výrobu roztokov (tuhá látka rozpustená v kvapaline), emulzií (zmes nemiešateľných kvapalín) a suspenzií (nerozpustná pevná látka v kvapaline).
Miešanie prebieha v nádrži, ktorá je odolná voči chemikáliám a žiaruvzdorná. Pomocou vysokovýkonného miešacieho stroja je možné vyrábať aj zmesi s vysokou viskozitou. Rýchlosť je nastaviteľná. Krútiaci moment sa zobrazuje na digitálnom displeji jednotky. To umožňuje určiť spotrebu energie.
K dispozícii je jedenásť rôznych, ľahko vymeniteľných miešadiel. Pomocou plastových guľôčok, ktoré sú rozptýlené v kvapaline, je možné pozorovať charakteristické polia prúdenia rôznych typov miešadiel.
Do nádrže je možné vložiť prekážky prietoku, aby sa preskúmal ich vplyv na proces miešania. Na určenie času miešania a kvality miešania roztokov je k dispozícii merač vodivosti. Prístroj je možné použiť aj na meranie teploty.
Ako teplonosné médium slúži odnímateľná stočená trubica. Dá sa použiť na ohrev alebo chladenie vodou z laboratórnej dodávky. Na nastavenie prietoku sa používa ventil s presným nastavením. To umožňuje skúmať vplyv zmien teploty na proces miešania, napr. v dôsledku viskozity kvapaliny v závislosti od teploty.
Objednávacie číslo: 083.32000
Špecifikácia
- skúmanie procesov miešania počas miešania
- priehľadná miešaná nádrž so 4 odnímateľnými prekážkami prietoku
- miešací stroj s reguláciou otáčok s digitálnym ukazovateľom krútiaceho momentu
- 11 vymeniteľných miešadiel: axiálne, radiálne, tangenciálne dopravné
- odnímateľná vinutá trubica na chladenie alebo ohrev s externým prívodom vody
- prenosný prístroj na meranie vodivosti a teploty
Technické dáta
Miešaná nádrž
- menovitá kapacita: cca. 15L
- materiál: sklo DURAN a PVDF (základňa)
Prvky miešadla
- 7 vrtuľových miešadiel
- 2x 3 čepele, Ø 70 mm / 100 mm
- 1x 4 čepele, Ø 70 mm
- 1x 2 čepele, Ø 76 mm, ľavé
- 1x 2 čepele, Ø 76 mm, pravá
- 2x 2 čepele (uhlové), Ø 70mm / 100mm
- 3 lopatkové miešadlá
- 2x Ø 70mm s 3/6 otvormi
- 1x Ø 100 mm s 10 otvormi
- 1 turbínové miešadlo s hriadeľom: Ø 50 mm
Vinutá trubica
- priemer: cca. 140 mm
- materiál: nerezová oceľ
Meracie rozsahy
- vodivosť: 0…200 mS/cm
- teplota: -5…100°C
- rýchlosť: 50…2000 min -1
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 1150x825x1950 mm
Hmotnosť: cca. 135 kg
Vyžaduje sa pre prevádzku
vodovodná prípojka, odtok
Objednávacie číslo: 083.32000
![Miešanie a aglomerácia](/images/wissen_thumbs/147_en-GB.jpg)
![Návrh laboratória strojárskeho procesu](/images/wissen_thumbs/266_en-GB.jpg)

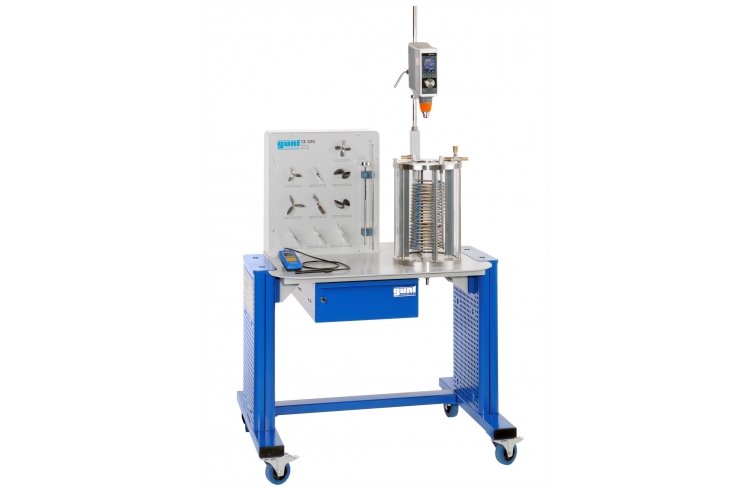

![](/images/datasheet/41/CE-320-Stirring-products_list_small-gunt-41-foto_totale.jpg)

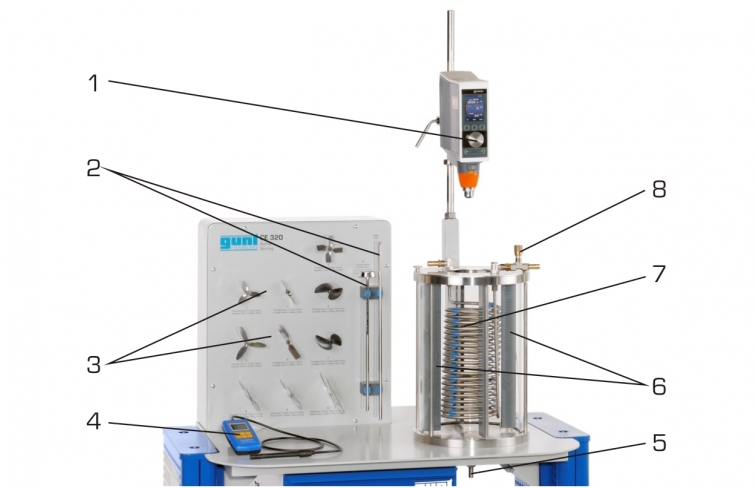

![1 miešačka s ukazovateľom otáčok a krútiaceho momentu, 2 turbínové miešadlo a závitový hriadeľ pre miešacie hlavy, 3 miešacie prvky, 4 merač vodivosti, 5 výstup, 6 prietoková brzda, 7 stočená trubica, 8 uzatvárací ventil pre stočenú trubicu](/images/datasheet/41/CE-320-Stirring-products_list_small-gunt-41-zeichnung.jpg)

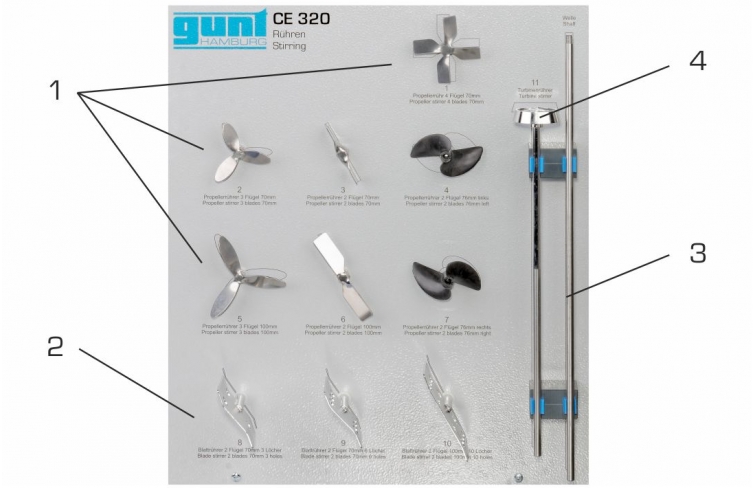

![1 vrtuľové miešadlo, 2 lopatkové miešadlá, 3 závitový hriadeľ pre miešacie hlavy, 4 turbínové miešadlo](/images/datasheet/41/CE-320-Stirring-products_list_small-gunt-41-zeichnung_einzelheit_1.jpg)

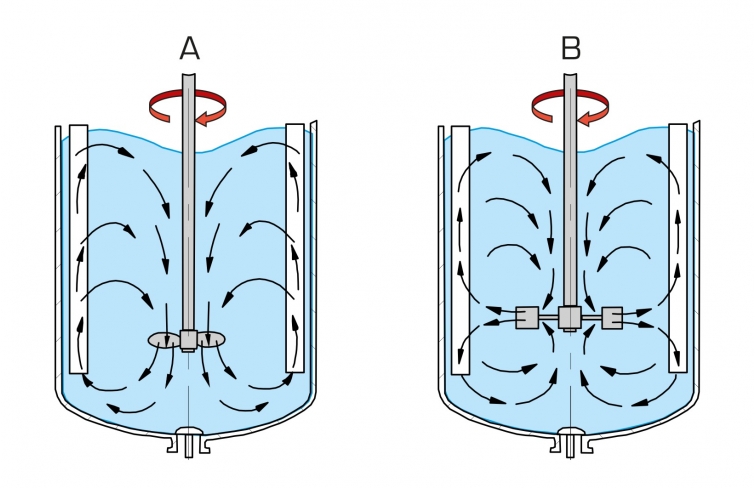

![Prietokové polia v miešacej nádrži s axiálnym dopravným miešadlom (A) a radiálnym dopravným miešadlom (B)](/images/datasheet/41/CE-320-Stirring-products_list_small-gunt-41-zeichnung_einzelheit_2.jpg)
