CE 255 Nabaľovacia granulácia
- osvojenie si základného princípu a spôsobu fungovania aglomeračného celku
- veľkosť a pevnosť aglomerátu závisí od
- hmotnostný tok tuhého vstupného materiálu
- prietok kvapaliny
- pomer pevnej látky ku kvapaline
- rýchlosť riadu
- uhol sklonu taniera
- poloha tuhého a tekutého krmiva
- vybrané pevné
- zvolená granulačná kvapalina
1 tréner
1 zostatok
2 balenia práškového vápenca (50 kg)
1 sada príslušenstva
1 sada inštruktážneho materiálu
- valcovacia aglomerácia s tanierovým granulátorom
- testovanie pevnosti aglomerátov na posúdenie procesu
- praktické experimenty v laboratórnom meradle
Pojmy aglomerácia, granulácia a peletizácia označujú proces zväčšovania veľkosti častíc pevných látok. Tento trenažér bol vyvinutý v spolupráci s Katedrou strojárstva a procesného inžinierstva na Niederrhein University of Applied Sciences v Krefelde .
Prášok (jemný materiál) sa kontinuálne privádza do nakloneného rotujúceho tanierového granulátora. Čerpadlo dodáva granulačnú kvapalinu do dvojzložkovej trysky. Kvapalina je rozprašovaná na prášok stlačeným vzduchom. Počnúc malým počtom navlhčených častíc vytvára valivý pohyb rastúci počet guľôčok (aglomerátov). Jemný materiál v premiestňovanej vrstve má tendenciu zostať blízko dna. Rotačným pohybom misky sa zdvihne vyššie ako tvoriace sa aglomeráty. Guľovité aglomeráty sa odvaľujú po povrchu vrstvy. Keď dosiahnu určitú veľkosť, spadnú z okraja disku. Aglomeráty sa zhromažďujú v nádrži. K dispozícii sú dve ďalšie nádrže na pevný materiál (pre ktorý sa odporúča práškový vápenec) a granulačnú kvapalinu (cukrový prášok zriedený vo vode). Nastaviteľný je hmotnostný prietok tuhého podávaného materiálu, prietok kvapaliny, rýchlosť a uhol sklonu kotúča. Pevnosť v tlaku výsledných aglomerátov sa môže merať pomocou laboratórneho zariadenia. Na stanovenie týchto a ďalších kľúčových vlastností aglomerátov sa odporúča aj sušiaca komora.
Objednávacie číslo: 083.25500
Špecifikácia
- valcovacia aglomerácia s tanierovým granulátorom
- tanierový granulátor s nastaviteľnou rýchlosťou a uhlom sklonu
- dávkovacie zariadenie na nastavenie hmotnostného toku tuhého kŕmneho materiálu
- dvojzložková tryska na rozprašovanie granulačnej kvapaliny stlačeným vzduchom
- peristaltické čerpadlo na nastavenie prietoku kvapaliny
- nastavenie tlaku vzduchu redukčným ventilom
- polohy tuhého a tekutého podávania nastaviteľné
- nádrže na tuhé látky, granulačné kvapaliny a aglomeráty
Technické dáta
Granulátor riadu
- Ø: cca. 400 mm
- výška ráfika: cca. 100 mm
- materiál: nehrdzavejúca oceľ
Motor pohonu taniera
- spotreba energie: cca. 750 W
- rýchlosť: 20…400 min -1
Pumpa
- max. prietok: cca. 428 ml/min
Nádrže
- zásobník pevných látok: cca. 10L
- granulačná kvapalina: 5 l
- aglomeráty: 10L
- sušina: 40L
Meracie rozsahy
- prietok: 0…100 ml/min
- tlak: 0…10 bar
- rýchlosť: 4…70min -1
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 1810x810x1980 mm
Hmotnosť: cca. 205 kg
Vyžaduje sa pre prevádzku
pripojenie stlačeného vzduchu: min. 3 bar
Objednávacie číslo: 083.25500
![Miešanie a aglomerácia](/images/wissen_thumbs/147_en-GB.jpg)

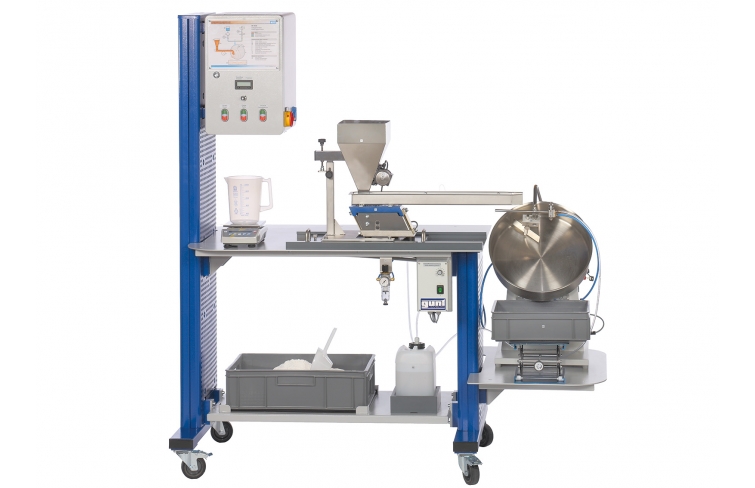

![](/images/datasheet/20/CE-255-Rolling-agglomeration-products_list_small-gunt-20-foto_totale.jpg)
![1 rozvodná skriňa, 2 dávkovacie zariadenia na pevný materiál, 3 váhy, 4 redukčný ventil, 5 nádrž na granulačnú kvapalinu, 6 nádrž na tuhé látky, 7 nádrž na aglomerát, 8 misky granulátor, 9 škrabka, 10 dvojzložková tryska, 11 vibrátor, 12 silo na tuhé látky](/images/datasheet/20/CE-255-Rolling-agglomeration-products_list_small-gunt-20-zeichnung.jpg)

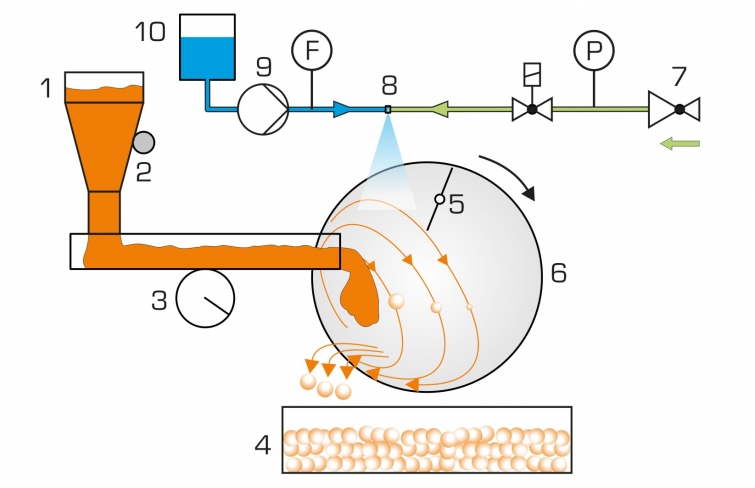

![1 silo na tuhé látky, 2 vibrátor, 3 dávkovacie zariadenie na pevný materiál, 4 nádrž na aglomerát, 5 škrabka, 6 misový granulátor, 7 redukčný ventil, 8 dvojzložková tryska, 9 čerpadlo, 10 nádrž na granulačnú kvapalinu; F prietok, P tlak](/images/datasheet/20/CE-255-Rolling-agglomeration-products_list_small-gunt-20-zeichnung_einzelheit_1.jpg)
