CE 587 Flotácia rozpusteným vzduchom

CE 587 Flotácia rozpusteným vzduchom

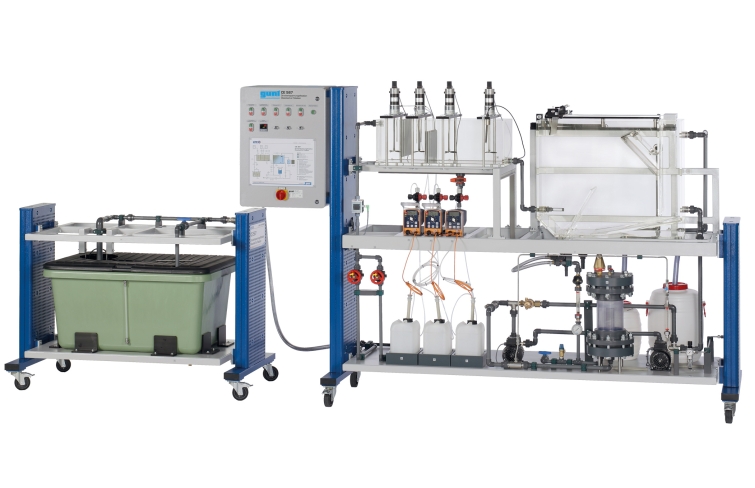

Obrázok zobrazuje: napájaciu jednotku (vľavo) a trenažér (vpravo)

Obrázok zobrazuje: napájaciu jednotku (vľavo) a trenažér (vpravo)

  • funkčný princíp flotácie rozpusteného vzduchu
  • vytvorenie stabilného prevádzkového stavu
  • účinky rôznych parametrov
    • koncentrácia koagulantu
    • koncentrácia flokulantu
  • určenie rýchlosti hydraulického zaťaženia (rýchlosť stúpania)

1 napájacia jednotka
1 tréner
1 sada hadíc
1 sada inštruktážneho materiálu

  • demonštrácia flotácie rozpusteného vzduchu
  • flokulácia na úpravu surovej vody
  • škrabkou na odstránenie plaváka

CE 587 demonštruje čistenie surovej vody obsahujúcej pevné látky pomocou procesu flotácie rozpusteným vzduchom.

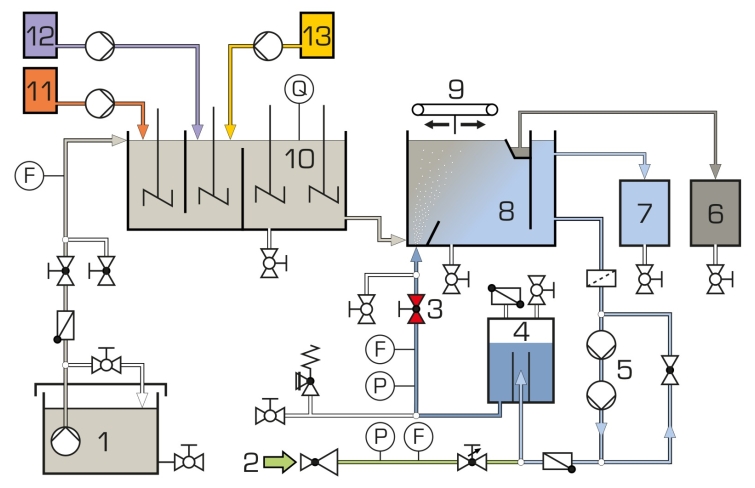

Najprv sa v nádrži pripraví suspenzia (surová voda). Odtiaľ surová voda prúdi do flokulačnej nádrže rozdelenej na tri komory. Pridaním koagulantu do prvej komory sa rušia odpudivé sily medzi pevnými časticami. Pevné častice sa spoja do vločiek. Na vytvorenie väčších vločiek sa do druhej komory pridá flokulant. Koagulant spôsobuje pokles hodnoty pH. Pridaním lúhu sodného možno opäť zvýšiť hodnotu pH vody. V nasledujúcej tretej komore flokulačnej nádrže sú nízke prietokové rýchlosti, aby sa zabránilo akejkoľvek turbulencii. Turbulencie by bránili tvorbe vločiek.

Z flokulačnej nádrže vstupuje surová voda do flotačnej nádrže. Časť upravenej vody sa odoberie z flotačnej nádrže a nasýti sa vzduchom pod tlakom. Táto voda (recyklovaná voda) vstupuje cez poistný ventil, takže náhle expanduje na atmosférický tlak. To vytvára malé vzduchové bubliny, ktoré sa pripájajú k vločkám. To spôsobí, že vločky vystúpia na hladinu vody. Pomocou škrabky môžu byť plávajúce vločky (plavák) presunuté do zberného kanála.

Meria sa prietoky, tlaky a hodnoty pH. Hodnota pH môže byť dodatočne kontrolovaná. Tlak recyklovanej vody je možné nastaviť.

Ako koagulanty sú zvyčajne vhodné soli trojmocných kovov. Bežné flokulanty sú organické polyméry. Na výrobu surovej vody je možné použiť práškové aktívne uhlie.

Objednávacie číslo: 083.58700

Špecifikácia

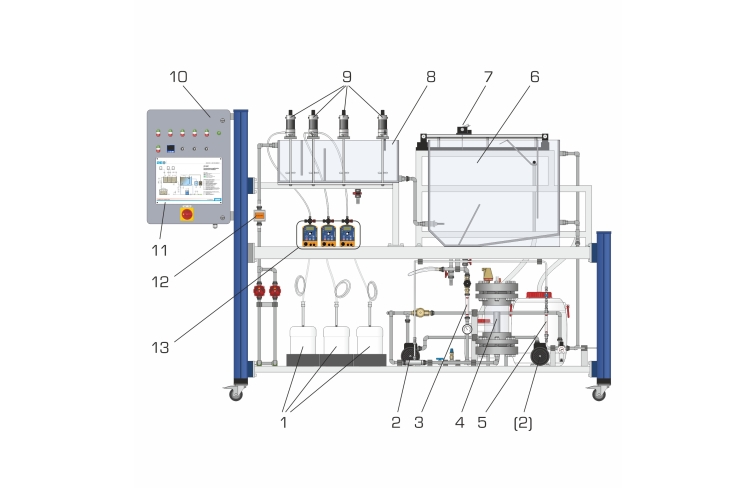

  1. odstraňovanie pevných látok zo surovej vody pomocou flotácie rozpusteným vzduchom
  2. úprava surovej vody flokuláciou
  3. 3 Dávkovacie čerpadlá na chemikálie
  4. flokulačná nádrž s 3 komorami a 4 miešacími strojmi
  5. flotačná nádrž s elektricky poháňanou škrabkou
  6. tlaková nádoba a 2 obehové čerpadlá
  7. poistný ventil
  8. samostatná napájacia jednotka s nádržou a čerpadlom na surovú vodu
  9. elektromagnetický snímač prietoku
  10. meranie prietoku, tlaku a hodnoty pH
  11. kontrola hodnoty pH
Technické dáta

Nádrže

  • flotačná nádrž: 150L
  • flokulačná nádrž: 45L
  • surová voda: 300 l
  • upravená voda: 80 l
  • kal (plavák): 15L

Čerpadlo na surovú vodu

  • max. prietok: 135L/min
  • max. výška: 7,0m

Obehové čerpadlá

  • max. prietok: každý 18 l/min
  • max. hlava: každých 50 m

Dávkovacie čerpadlá

  • max. prietok: každý 2,3 l/h

Miešacie stroje

  • maximálna rýchlosť: každý kanál 600 mi n -1


Meracie rozsahy
  • prietok: 0,5…10L/min (surová voda)
  • prietok: 30…320 l/h (recyklovaná voda)
  • prietok: 20…360 l/h (vzduch)
  • Hodnota pH: 1…14
  • tlak: 0…6bar (recyklovaná voda)

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 1560x790x1150 mm (zásobná jednotka)
DxŠxV: 3100x790x1950mm (tréner)
Celková hmotnosť: cca. 550 kg

Vyžaduje sa pre prevádzku

vodovodná prípojka, odtok, stlačený vzduch, lúh sodný, síran železitý , flokulant, práškové aktívne uhlie (odporúčanie)
