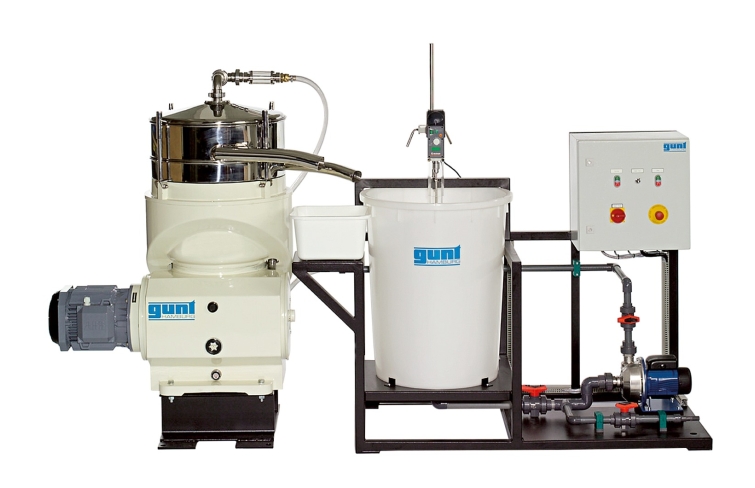

CE 282 Kotúčová centrifúga
- výroba stabilných emulzií s rôznymi typmi miešadla
- naučiť sa základný princíp diskových odstrediviek
- vplyv rýchlosti otáčania a prietoku na výsledok separácie
- charakteristika koncentrácie ľahkej fázy v miešanej nádrži v priebehu času (s fotometrom)
- spustenie/vypnutie a prevádzka diskovej odstredivky
- údržbu
- čistenie
- inšpekcia
1 tréner
1 sada príslušenstva
1 sada inštruktážneho materiálu
- kontinuálne oddeľovanie emulzií
- možné cvičenia údržby a kontroly
- praktické experimenty v laboratórnom meradle
Na oddelenie zmesí nemiešateľných kvapalín možno použiť kotúčovú odstredivku.

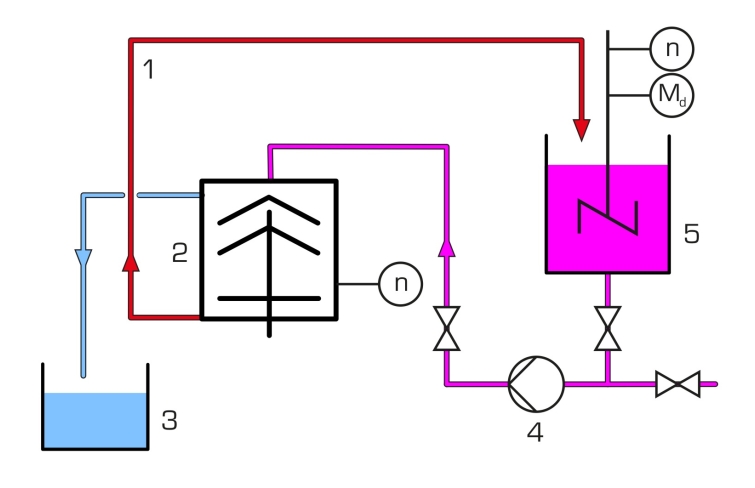

Emulzia, ktorá sa má oddeliť, sa pripraví v miešacej nádrži. Ako emulzia sa odporúča použiť voda/olej. Miešacie zariadenie s reguláciou otáčok mieša dve kvapalné fázy. V priebehu procesu miešania sa kvapôčky oleja rozdeľujú vo vode stále jemnejšie. Keď sú veľkosti kvapiek menšie, emulzia zostáva stabilná dlhšie.

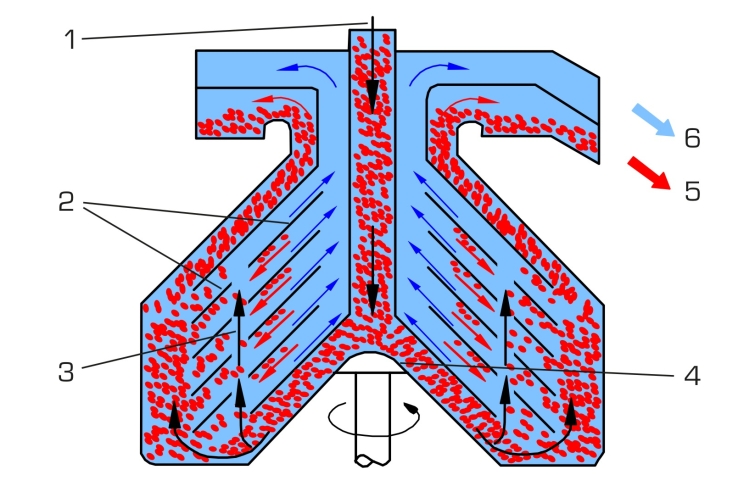

Čerpadlo dodáva emulziu hore do stredu rotujúcej odstredivky. Emulzia je dodávaná cez základňu rozdeľovača cez stúpacie kanály do medzikomôr disku. Hnacou silou separačného procesu je odstredivá sila. Zabezpečuje, že špecificky ťažšie kvapôčky kvapaliny (voda) sú ťahané silnejšie smerom von ako špecificky ľahšie kvapôčky kvapaliny (olej). Dosadacia dráha a čas sú skrátené usporiadaním kotúča nastaveným pod šikmým uhlom k poľu zrýchlenia. Na spodnej strane rotujúcich diskov sa špecificky ťažšia časť emulzie pohybuje smerom nadol a von. Ľahšia časť prúdi dovnútra na hornej strane diskov. Oddelené kvapaliny vychádzajú z odstredivky cez výstupy a môžu sa zhromažďovať v nádržiach.
Rýchlosť otáčania odstredivky je možné nastaviť pomocou potenciometra. Na nastavenie prietoku emulzie, ktorá sa má oddeliť, sa používa ventil. Na uskutočnenie miešania sú k dispozícii rôzne typy miešadiel. Na analýzu separovaných frakcií sa odporúča použiť fotometer.
Prevádzkové a servisné pokyny tvoria základ pre učenie sa, ako vykonávať širokú škálu údržby a kontrolných operácií na odstredivke.
Objednávacie číslo: 083.28200

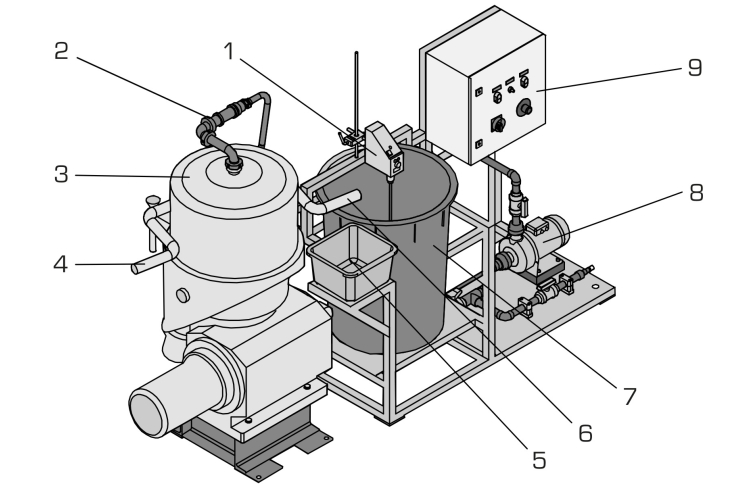

Špecifikácia
- kontinuálne oddeľovanie emulzií pomocou kotúčovej odstredivky
- HDPE nádrž s miešacím strojom na výrobu emulzie
- odstredivé čerpadlo na dodávanie emulzie do odstredivky
- nastavenie prietoku emulzie ventilom
- rýchlosť odstredivky nastaviteľná potenciometrom
- miešací stroj s reguláciou otáčok s digitálnym ukazovateľom krútiaceho momentu
- 3 vymeniteľné miešadlá
- zberná nádrž pre oddelenú fázu
Technické dáta
Disková odstredivka
- príkon: 7500W
- max. použiteľný priemer: cca. 300 mm
- max. otáčky: 6480 ot./min
Miešací stroj
- príkon: 140W
- otáčky: 30…1000 ot./min
Miešadlo
- 2x lopatkové miešadlo: 3/10 otvorov
- 1x miešadlo s 3 nožmi
Odstredivé čerpadlo
- max. prietok: 300 l/min
- max. výška hlavy: 9,5m
Nádrže
- miešaná nádrž: 200 l
- zberná nádrž: 14L
Meracie rozsahy
- rýchlosť:
- 1x 0…8000 min -1
- 1x 30…1000 min -1
- krútiaci moment: 0…200 Ncm
400V, 50Hz, 3 fázy
400V, 60Hz, 3 fázy; 230V, 60Hz, 3 fázy
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 3000x1000x1800 mm
Hmotnosť: cca. 1100 kg
Vyžaduje sa pre prevádzku
prípojka vody: 200…300L/h, odtok; potrebné špeciálne základy a drenáž
Objednávacie číslo: 083.28200
