CE 579 Hĺbková filtrácia
- tlakové podmienky vo filtri
- faktory ovplyvňujúce tlakovú stratu (Darcyho zákon)
- prietok
- výška filtračného lôžka
- priepustnosť filtračného lôžka
- určiť tlak vo filtračnom lôžku (Micheauov diagram)
- spätné preplachovanie filtrov
- sledovať proces fluidizácie
- určiť rozťažnosť filtračného lôžka
- určiť požadovanú rýchlosť prúdenia (rýchlosť fluidizácie)
1 tréner
1 napájacia jednotka
1 sada hadíc
1 baliaca jednotka štrku
1 baliaca jednotka diatomitu
1 sito so zbernou nádobou
5 odmeriek
1 softvér GUNT + kábel USB
1 sada inštruktážneho materiálu
- filtrácia a spätné preplachovanie
- tlakové podmienky vo filtri
- softvér na riadenie a zber dát
Hĺbková filtrácia je kľúčovou jednotkou pri úprave vody. CE 579 umožňuje demonštrovať tento proces.
Surová voda kontaminovaná pevnými látkami sa čerpá zhora do filtra. Pevné látky sa zachytávajú a zadržiavajú, keď surová voda preteká cez filtračné lôžko. Samotná voda prechádza cez filtračné lôžko a vystupuje na spodnom konci filtra. Upravená voda (filtrát) odteká do nádrže. Postupom času sa vo filtračnom lôžku ukladá stále viac pevných látok, čo zvyšuje jeho prietokový odpor. Tento proces je zistiteľný zvyšujúcou sa stratou tlaku medzi vstupom a výstupom filtra. Prietok cez filter sa zníži. Spätné preplachovanie upravenou vodou čistí filtračné lôžko a opäť znižuje tlakovú stratu.
Filter je vybavený diferenčným tlakomerom. Pozdĺž filtračného lôžka je tiež niekoľko bodov na meranie tlaku. Tlaky sa hadicami prenášajú do trubicových manometrov a zobrazujú sa tam ako vodné stĺpce. Toto je možné použiť na vykreslenie Micheauových diagramov. Meria sa prietok, teplota, diferenčný tlak a tlak v systéme. Rýchlosť prúdenia vo filtračnom lôžku je možné nastaviť. Vzorky je možné odoberať na všetkých relevantných miestach. Výšku filtračného lôžka je možné odčítať na stupnici.
Na ovládanie prevádzkových stavov a meranie údajov je poskytnutý softvérový program. Schéma procesu zobrazuje aktuálne prevádzkové stavy jednotlivých komponentov a namerané údaje. Na výrobu surovej vody sa môže použiť napr. diatomit.
Objednávacie číslo: 083.57900
Špecifikácia
- hĺbková filtrácia a spätné preplachovanie
- samostatná napájacia jednotka s nádržou a čerpadlom na surovú vodu
- čerpadlo na spätné preplachovanie filtra
- 10 trubicových manometrov na meranie tlakov
- vykresľovanie Micheauových diagramov
- elektromagnetický snímač prietoku
- 4 guľové ventily s motorom
- meranie prietoku, diferenčného tlaku, tlaku v systéme a teploty
- riadenie rýchlosti prúdenia
- Softvér GUNT s riadiacimi funkciami a zberom dát cez USB pod Windows 10
Technické dáta
Filter
- vnútorný priemer: 106 mm
- celková výška: 1125 mm
- max. výška filtračného lôžka: cca. 700 mm
Čerpadlo na surovú vodu
- max. prietok: 150L/min
- max. hlava: 9m
Preplachovacie čerpadlo
- max. prietok: 40L/min
- max. hlava: 10m
Nádrže na surovú a upravenú vodu
- kapacita: každá 180L
Meracie rozsahy
- prietok: 0…1300L/h
- tlak: 1x 0…0,6bar, 10x 0…1260mmWC
- diferenčný tlak: -1…1bar
- teplota: 0…100°C
- výška filtračného lôžka: 0…720 mm
230V, 50Hz, 1 fáza
230 V, 60 Hz, 1 fáza, 230 V, 60 Hz, 3 fázy
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 1900x790x1900 mm trenažér
DxŠxV: 1200x790x1200 mm napájacia jednotka
Celková hmotnosť: cca. 370 kg
Vyžaduje sa pre prevádzku
vodovodná prípojka, odpad, PC s Windows
Objednávacie číslo: 083.57900
![Filtrácia](/images/wissen_thumbs/67_en-GB.jpg)
![CE 579 Hĺbková filtrácia](/images/wissen_thumbs/16_en-GB.jpg)
![Úprava vody](/images/wissen_thumbs/387_en-GB.jpg)
![Vzdialené učenie - softvér schopný siete: pripojenie pre zariadenia s portom USB](/images/wissen_thumbs/524_en-GB.jpg)
![Návrh laboratória na úpravu vody](/images/wissen_thumbs/269_en-GB.jpg)

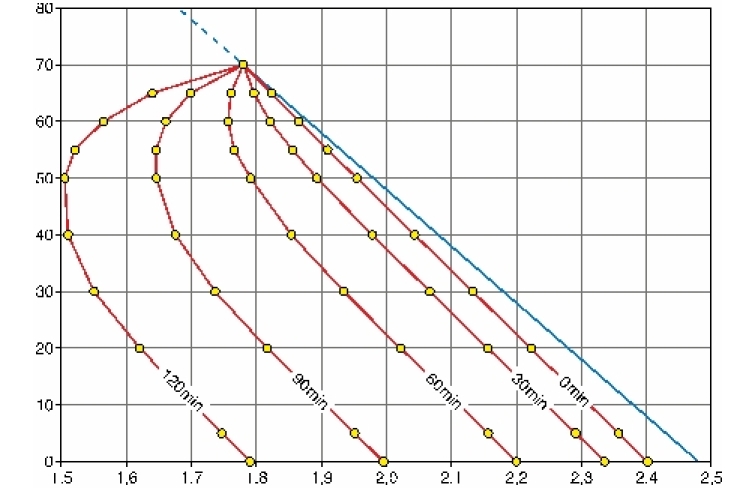

![Tlakové krivky vo filtračnom lôžku (Micheauov diagram)](/images/datasheet/55/CE-579-Depth-filtration-products_list_small-gunt-55-add_1.jpg)

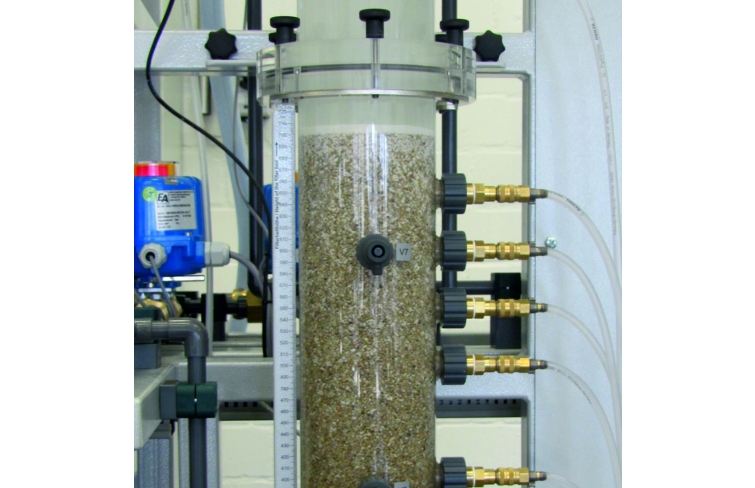

![Filtračné lôžko](/images/datasheet/55/CE-579-Depth-filtration-products_list_small-gunt-55-add_2.jpg)

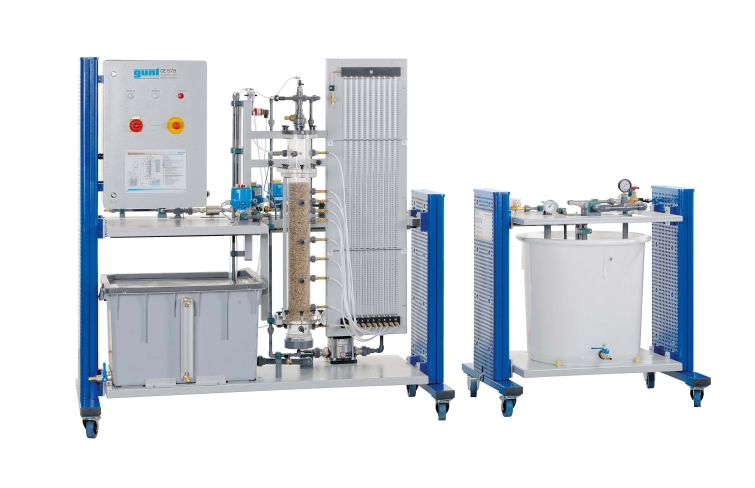

![Obrázok zobrazuje: trenažér (vľavo) a napájaciu jednotku (vpravo).](/images/datasheet/55/CE-579-Depth-filtration-products_list_small-gunt-55-foto_totale.jpg)

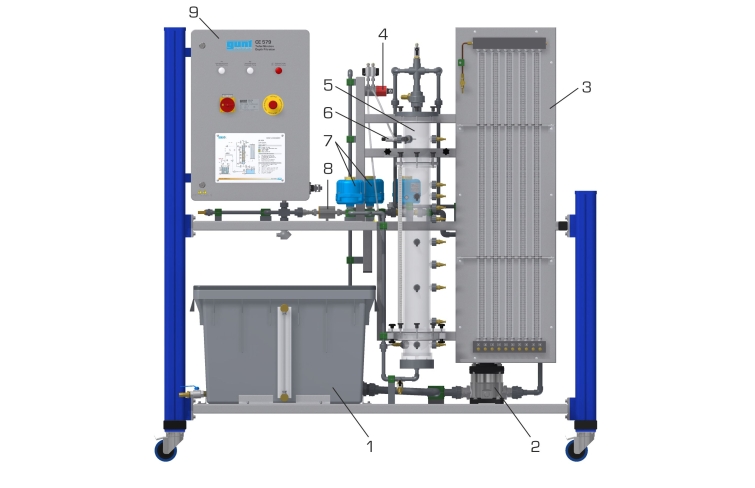

![1 nádrž na upravenú vodu, 2 premývacie čerpadlá, 3 panel manometra, 4 snímače diferenčného tlaku, 5 filtrov, 6 snímačov systémového tlaku, 7 guľových ventilov s motorom, 8 snímačov prietoku, 9 rozvádzačov](/images/datasheet/55/CE-579-Depth-filtration-products_list_small-gunt-55-zeichnung.jpg)

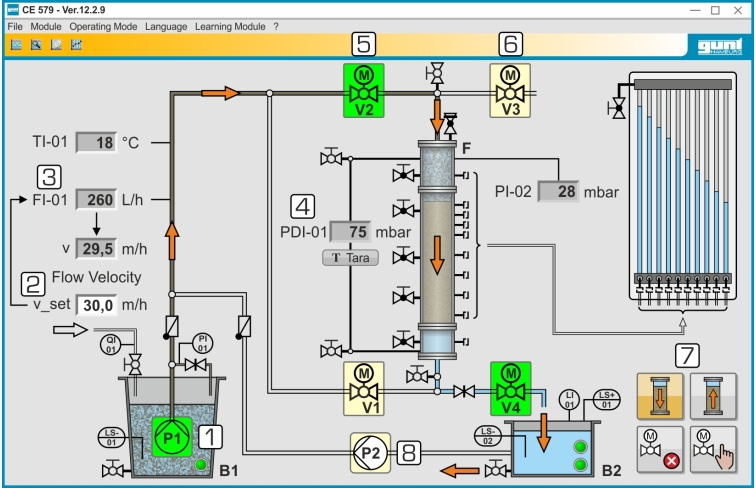

![Softvér CE 579 (prevádzkový stav: filtrácia) 1 čerpadlo surovej vody (v prevádzke), 2 nastavenie rýchlosti prúdenia, 3 prietok, 4 diferenčný tlak, 5 guľový ventil s motorom (otvorený), 6 guľový ventil s motorom (zatvorený) , 7 nastavenie guľových ventilov s motorom, 8 umývacie čerpadlo (nie je v prevádzke)](/images/datasheet/55/CE-579-Depth-filtration-products_list_small-gunt-55-zeichnung_einzelheit_1.jpg)
