CE 287 Doskový a rámový filtračný lis
- osvojiť si základný princíp a spôsob fungovania doskového a rámového kalolisu
- výroba suspenzie
- odstránenie filtračného koláča
- vloženie filtračnej tkaniny
- základy filtrácie koláča
- Darcyho rovnica
- časové zmeny množstva filtrátu a koncentrácie pevnej látky vo filtráte
- hmotnosť filtračného koláča v závislosti od množstva filtrátu
1 tréner
1 opacimeter
1 balenie diatomitu (20 kg)
1 sada príslušenstva
1 sada inštruktážneho materiálu
- separácia pevných látok zo suspenzií doskovým a rámovým kalolisom
- diskontinuálna filtrácia koláča
- praktické experimenty v laboratórnom meradle
Doskové a rámové filtračné lisy sa používajú v nápojovom priemysle napríklad na čírenie medziproduktov.
Suspenzia diatomitu a vody (odporúča sa) sa pripraví v nádrži. Čerpadlo zaisťuje, že pevná látka zostane suspendovaná a nebude sa usadzovať. Čerpadlo dopravuje suspenziu do jednotlivých separačných komôr doskového a rámového kalolisu. Separačná komora je tvorená jedným rámom filtra a dvoma filtračnými doskami. Filtračné dosky sú drážkované a prekryté filtračnými tkaninami. Filtrát prechádza cez filtračnú tkaninu a prúdi cez drážky v doskách do zberného potrubia. Filtrát vystupuje z doskového a rámového filtračného lisu cez zberné potrubie a zhromažďuje sa v nádrži filtrátu. Pevný materiál sa oddeľuje na filtračnom plátne, kde vytvára rastúci filtračný koláč. Keď sa filtračný koláč stáva hrubším, zvyšuje sa aj jeho prietokový odpor. Keď je oddeľovacia komora plná alebo je dosiahnutý maximálny tlakový rozdiel, filtračný proces sa ukončí. Dosky a rámy doskového a rámového kalolisu sa od seba odtiahnu. Filtračný koláč je možné odstrániť. Pri ďalšej filtrácii sa dosky a rámy musia pritlačiť späť k sebe. Na ich zlisovanie sa používa vreteno. Lisovacie sily zaisťujú, že suspenzia nevyteká z kontaktných miest medzi doskami a rámami, ale je pretláčaná cez filtračnú tkaninu.
Prietok cez doskový a rámový kalolis sa nastavuje ventilom. Tlak vyskytujúci sa počas filtrácie je indikovaný na manometri. Nádrž na filtrát sa odváži. To znamená, že na meranie prietoku je možné použiť stopky. Priložený opacimeter umožňuje určiť koncentráciu pevných látok vo filtráte. Na vyhodnotenie experimentov sa odporúča sušiaca komora.
Objednávacie číslo: 083.28700
Špecifikácia
- doskový a rámový kalolis na diskontinuálnu filtráciu koláča
- HDPE nádrž na výrobu suspenzie
- odstredivé čerpadlo na dodávanie suspenzie do doskového a rámového kalolisu
- doskový a rámový kalolis s 10 otváracími oddeľovacími komorami na odstraňovanie filtračného koláča
- PMMA nádrž s hladinovou stupnicou na filtrát
- nastavenie prietoku suspenzie ventilom
- teplomer a manometer na vstupe
- batériový opacimeter na meranie koncentrácie pevných látok vo filtráte
Technické dáta
Doskový a rámový kalolis
- plocha filtra: cca. 0,72 m2
- pracovný tlak: cca. 0,4…2,5 bar
Odstredivé čerpadlo (ponorné čerpadlo)
- max. prietok: 4,5 m 3 /h
- max. hlava: 45m
Nádrže
- odpružená nádrž: 200L
- filtrát: 20 l
Meracie rozsahy
- tlak: 0…4bar
- teplota: 0…60°C
- nepriehľadnosť: 0…50,0 NTU
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 1900x800x1900 mm
Hmotnosť: cca. 208 kg
Vyžaduje sa pre prevádzku
vodovodná prípojka, odtok
Objednávacie číslo: 083.28700

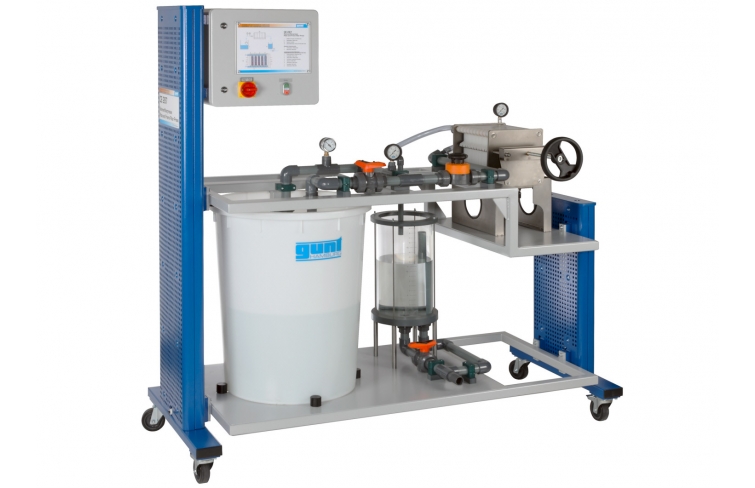

![](/images/datasheet/31/CE-287-Plate-and-frame-filter-press-products_list_small-gunt-31-foto_totale.jpg)

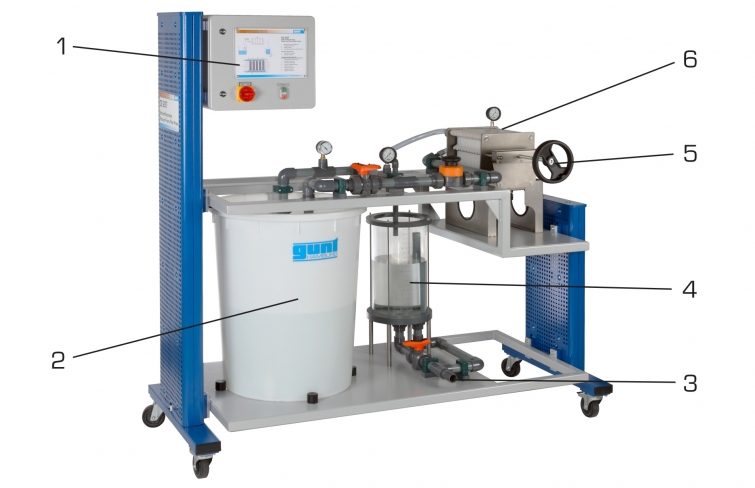

![1 spínacia skrinka s ovládacími prvkami, 2 závesné nádrže, 3 výstup a prepad nádrže na filtrát, 4 nádrže na filtrát, 5 vretien, 6 doskových a rámový kalolis](/images/datasheet/31/CE-287-Plate-and-frame-filter-press-products_list_small-gunt-31-zeichnung.jpg)

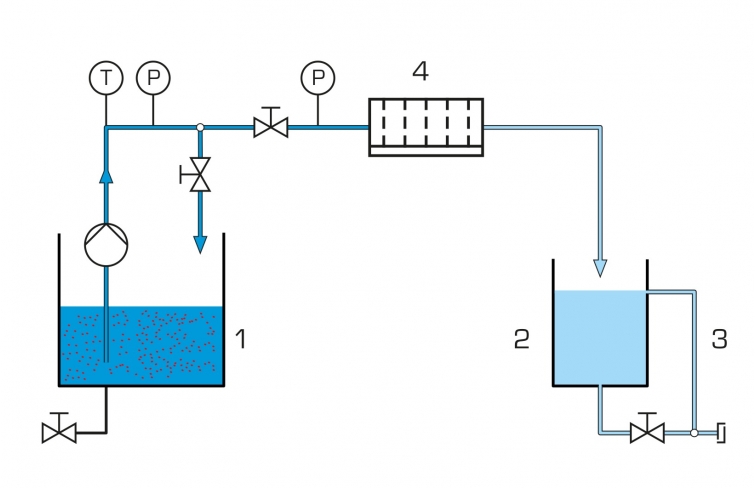

![1 nádrž s čerpadlom, 2 nádrž na filtrát, 3 prepad, 4 doskový a rámový kalolis; T teplota, P tlak](/images/datasheet/31/CE-287-Plate-and-frame-filter-press-products_list_small-gunt-31-zeichnung_einzelheit_1.jpg)

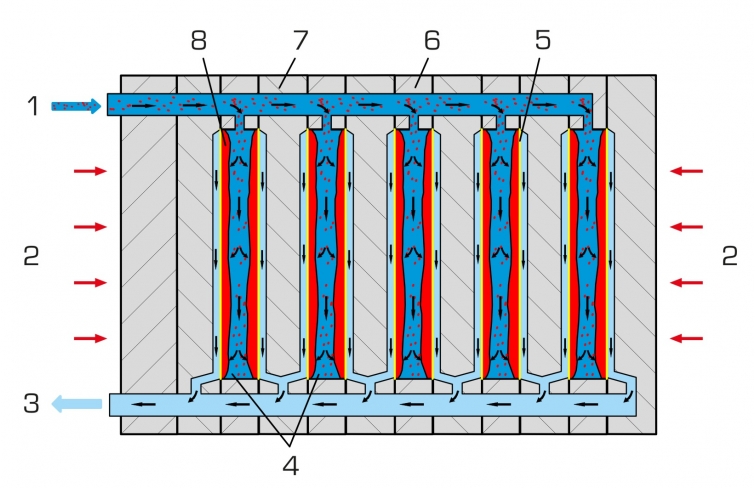

![Základný princíp doskového a rámového kalolisu: 1 vstup suspenzie, 2 lisovacie sily, 3 výstup filtrátu, 4 separačné komory, 5 filtračná tkanina, 6 rám filtra, 7 filtračná doska, 8 filtračný koláč](/images/datasheet/31/CE-287-Plate-and-frame-filter-press-products_list_small-gunt-31-zeichnung_einzelheit_2.jpg)
