CE 283 Bubnový filter
- osvojenie si základného princípu a spôsobu fungovania bubnového bunkového filtra
- základy filtrácie koláča
- časové zmeny množstva filtrátu, hmotnosti filtračného koláča a hrúbky
- hmotnosť a hrúbka filtračného koláča v závislosti od množstva filtrátu, podtlaku a rýchlosti bubna
1 tréner
1 sada príslušenstva
1 sada inštruktážneho materiálu
- separácia pevných látok zo suspenzií
- kontinuálne odstraňovanie filtračného koláča
- praktické experimenty v laboratórnom meradle
Bubnové bunkové filtre možno použiť na kontinuálne oddeľovanie pevných látok od suspenzií.
Suspenzná jednotka produkuje suspenziu kremeliny a vody. Čerpadlo dopravuje suspenziu do suspenznej nádrže bubnového bunkového filtra. Miešadlo udržuje pevné častice v suspenzii suspendované. Časť rotujúceho bubna sa ponorí do závesu. Plášť bubna je perforovaný a prekrytý filtračnou tkaninou. Bubon je rozdelený na bunky. Každá bunka je spojená dutým hriadeľom s vákuovým vedením.
Vákuum nasáva filtrát cez filtračnú tkaninu do bubna. Odtiaľ sa prenáša do zbernej nádrže, ktorá je pod vákuom. Pevná látka sa oddelí na filtračnom plátne. V dôsledku toho sa na ponorenej časti bubna vytvára filtračný koláč, ktorý neustále rastie v smere otáčania.
Po vytiahnutí filtračného koláča zo suspenzie rotačným pohybom sa z neho pomocou vákua zbaví vody. Škrabka zoškrabuje filtračný koláč z bubna predtým, ako sa bubon ponorí späť do suspenzie. Na odstránenie filtračného koláča je možné použiť aj stlačený vzduch. Filtračný koláč padá do zbernej nádrže.
Prietok dodávanej suspenzie sa nastavuje na závesnej jednotke. Hladinu v závesnej nádrži bubnového bunkového filtra je možné nastaviť pomocou nastaviteľného prepadu. Aplikovaný podtlak je indikovaný manometrom na vákuovej nádrži. Rýchlosť otáčania bubna je plynule meniteľná.
Na ovládanie trenažéra je potrebné pripojenie stlačeného vzduchu a podtlaku.
Objednávacie číslo: 083.28300
Špecifikácia
- kontinuálna koláčová filtrácia suspenzií bubnovým bunkovým filtrom
- rotačný perforovaný bubon, čiastočne ponorený v suspenzii, s filtračnou tkaninou
- vákuum vo vnútri bubna na odčerpanie filtrátu a vysušenie filtračného koláča
- kontinuálne odstraňovanie filtračného koláča nastaviteľnou škrabkou alebo stlačeným vzduchom
- rýchlosť bubna plynule meniteľná
- plastová vákuová nádrž na zber filtrátu
- závesná nádrž s výkyvným miešadlom a prepadom
- plastová zberná nádrž na filtračný koláč
- výroba a preprava závesov s integrovanou závesnou jednotkou
- peristaltické čerpadlo ako suspenzné čerpadlo
Technické dáta
Filter bubnových buniek
- plocha filtra: cca. 0,1 m2
- rýchlosť: cca. 0,1...2 min -1
- spotreba motora: cca. 200W
Výkyvné miešadlo
- rýchlosť: cca. 15 min -1
- spotreba motora: cca. 200W
Závesné čerpadlo
- max. prietok: 160L/h
- max. tlak: 6 bar
Nádrže
- vákuová nádrž filtrátu: cca. 30L
- 2 zberné nádrže filtračného koláča: cca. 30L
- odpružená nádrž: cca. 5,5 l, max. 10 bar
- závesná akumulačná nádrž: cca. 200 l
Miešadlo na skladovacej nádrži suspenzie
- rýchlosť: cca. 600 min -1
- spotreba energie: cca. 40 W
Meracie rozsahy
- tlak: 0…1bar (stlačený vzduch)
- vákuum: -1…0 bar
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 2180x790x1900 mm
Hmotnosť: cca. 285 g
Vyžaduje sa pre prevádzku
vodovodná prípojka, odtok
stlačený vzduch: 3000L/h, min. 0,3 baru
Objednávacie číslo: 083.28300

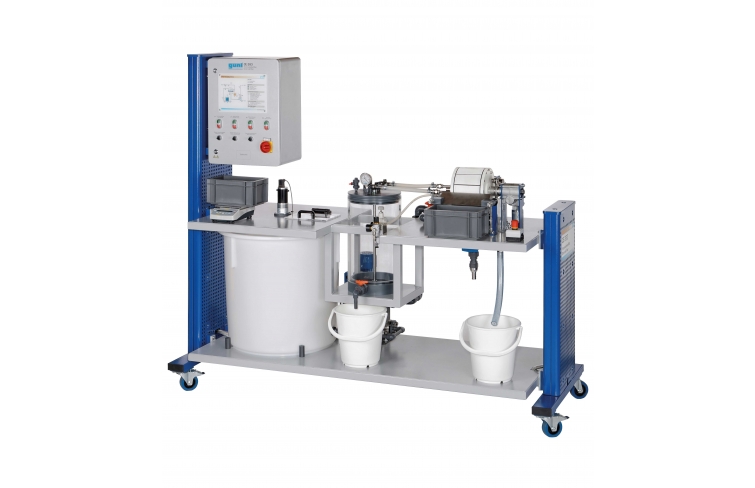

![](/images/datasheet/27/CE-283-Drum-cell-filter-products_list_small-gunt-27-foto_totale.jpg)

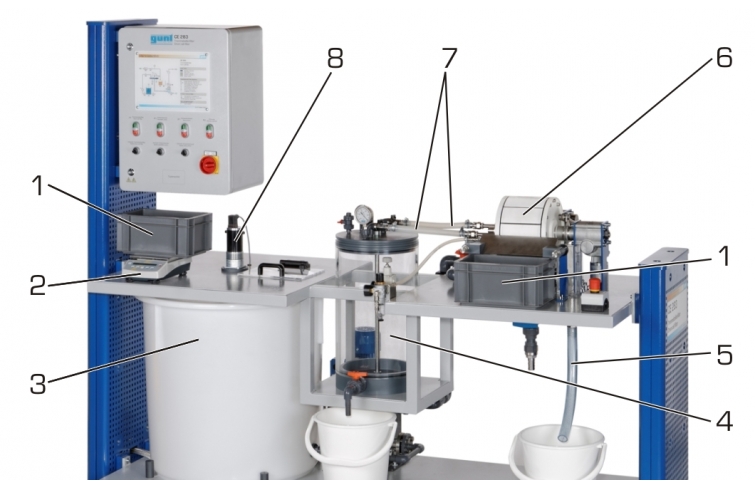

![1 zberná nádrž filtračného koláča, 2 váhy, 3 suspenzná zásobná nádrž, 4 vákuová nádrž na filtrát, 5 prepad/výstup, 6 bubnový bunkový filter, 7 prívod vákua, 8 miešadlo](/images/datasheet/27/CE-283-Drum-cell-filter-products_list_small-gunt-27-zeichnung.jpg)

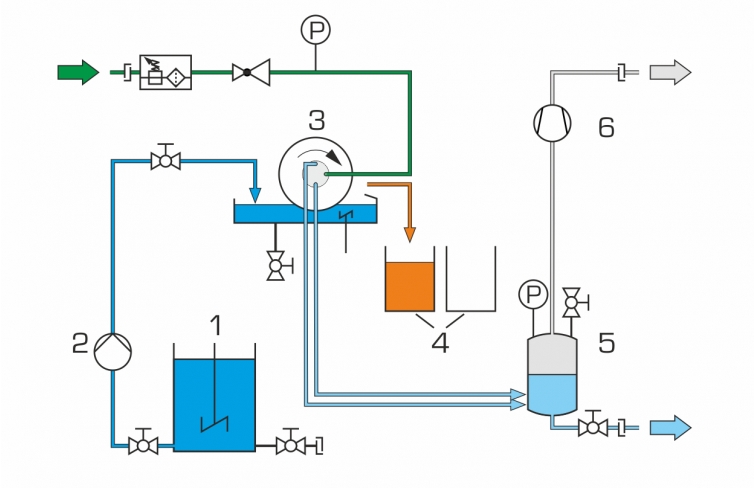

![1 suspenzná zásobná nádrž, 2 suspenzné čerpadlo, 3 bubnový bunkový filter, 4 zberná nádrž filtračného koláča, 5 vákuová nádrž na filtrát, 6 ventilátor na nasávanie vzduchu; P tlak; svetlomodrá: filtrát, tmavomodrá: suspenzia, oranžová: filtračný koláč, sivá: vákuum, zelená: stlačený vzduch](/images/datasheet/27/CE-283-Drum-cell-filter-products_list_small-gunt-27-zeichnung_einzelheit_1.png)

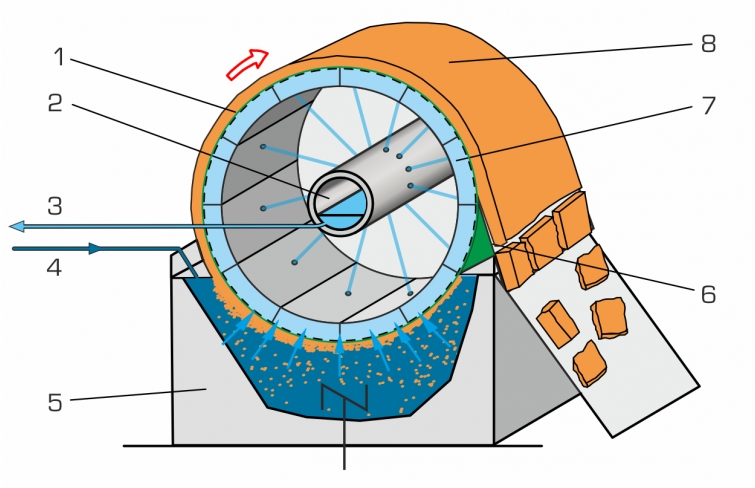

![Základný princíp bubnového bunkového filtra: 1 perforovaný bubon s filtračnou tkaninou, 2 dutý hriadeľ, 3 vákuum (filtrát), 4 prívod suspenzie, 5 suspenzná nádrž, 6 odstraňovanie filtračného koláča, 7 článkov, 8 filtračný koláč](/images/datasheet/27/CE-283-Drum-cell-filter-products_list_small-gunt-27-zeichnung_einzelheit_2.png)
