CE 117 Prietok cez časticové vrstvy

učenie sa základov prúdenia cez pevné lôžka a fluidné lôžka (Darcy)
stanovenie koeficientu priepustnosti
pozorovanie procesu fluidizácie
tlaková strata v závislosti od prietoku, typu, veľkosti častíc a výšky sypkej pevnej látky
stanovenie fluidizačnej rýchlosti a porovnanie s teoreticky vypočítanými hodnotami
overenie Carman-Kozenyho rovnice

1 experimentálna jednotka
1 balenie sklenených guľôčok (420…590 µm ; 1kg)
1 balenie piesku (1…2 mm; 0,5 kg)
1 balenie sklenených guľôčok (180…300 µm ; 0,5 kg)
1 sada príslušenstva
1 sada inštruktážneho materiálu

experimenty v základoch mechaniky tekutín na vrstvách častíc
prietok cez pevné lôžka
prúdi cez fluidné lôžka
strata tlaku v pevných lôžkach a fluidných lôžkach

voliteľné

WP 300.09 Laboratórny vozík

Prietok cez vrstvy častíc sa bežne vyskytuje v procesnom inžinierstve. V reaktoroch sú pevné a fluidné lôžka vystavené prietoku kvapalín a plynov. Ďalšou oblasťou použitia je separácia pevných látok zo suspenzií koláčovou a hĺbkovou filtráciou.

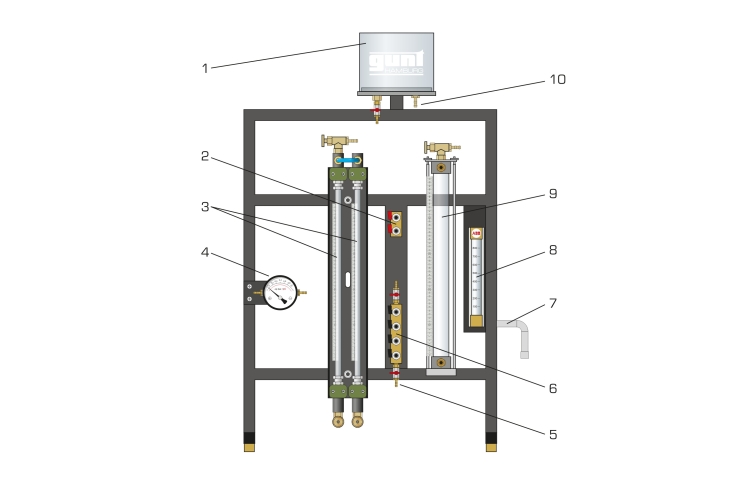

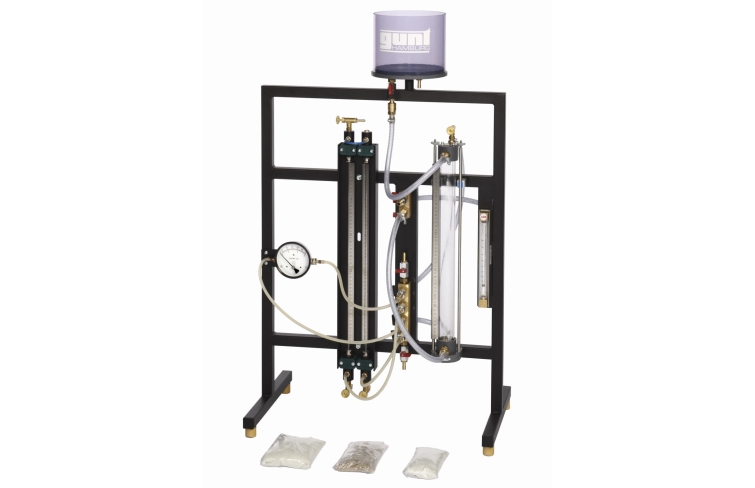

Pomocou CE 117 možno skúmať princípy mechaniky tekutín, ktoré sa podieľajú na prietoku cez pevné lôžka a fluidné lôžka. Na tento účel je k dispozícii naplniteľná skúšobná nádrž vyrobená zo skla, cez ktorú môže voda tiecť z oboch koncov. Ako základ pre sypké látky slúži doska zo spekaného kovu.

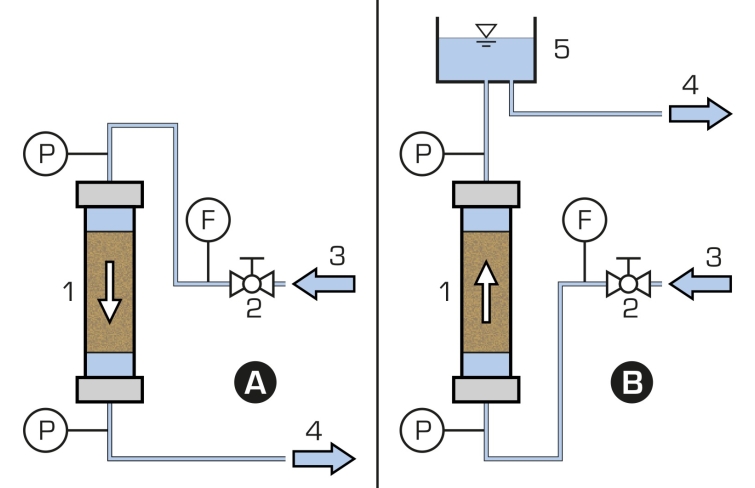

Voda z laboratórnej vodovodnej prípojky prúdi do testovacej nádrže. Aby sa preskúmal prietok cez pevné lôžka, voda vstupuje do testovacej nádrže zhora. Preteká pevným lôžkom a doskou zo spekaného kovu a prechádza cez rozdeľovač k výstupu.

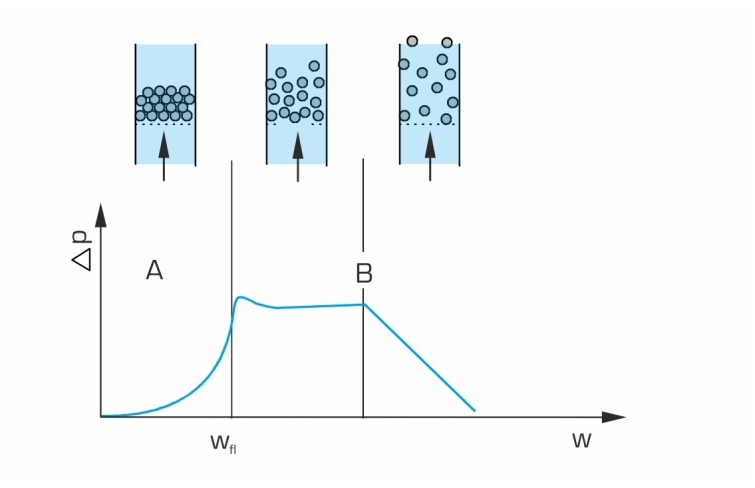

Experimentálne nastavenie je možné upraviť pomocou rýchlospojok. To tiež umožňuje obrátiť prietok cez testovaciu nádrž a skúmať fluidné lôžka. Voda prúdi nahor cez poréznu dosku zo spekaného kovu a pevné lôžko. Ak je rýchlosť vody menšia ako takzvaná rýchlosť fluidizácie, prúd iba prechádza pevným lôžkom. Pri vyšších rýchlostiach sa vytvára fluidné lôžko. Voda tečie z hlavy testovacej nádrže do expanznej nádrže. Odtiaľ prúdi do výtoku.

Bez ohľadu na konkrétne nastavenie je prietok regulovaný ventilom a indikovaný prietokomerom. Na určenie tlakovej straty cez pevné lôžko alebo fluidné lôžko sú k dispozícii dva manometre s rôznymi meracími rozsahmi. Požadovaný manometer sa volí pomocou ventilov.

Objednávacie číslo: 083.11700

Špecifikácia

skúmanie vlastností pevných a fluidných lôžok vystavených prúdeniu kvapaliny
sklenená skúšobná nádrž so sintrovaným filtračným médiom na základni
skúšobná nádrž odnímateľná na plnenie
zostupný tok na vyšetrenie pevných lôžok
vzostupný prúd, aby sa preskúmali fluidné lôžka
prietokomer s ventilom na nastavenie
2 manometre s rôznymi meracími rozsahmi na meranie tlakovej straty cez testovaciu nádrž
oceľové pravidlo na meranie výšky pevného alebo fluidného lôžka
