CE 222 Porovnanie fluidných lôžok
- základy fluidizácie pevných lôžok
- tvorba fluidného lôžka so vzduchom
- tlakové straty ako funkcia
- rýchlosť prázdneho potrubia
- veľkosť častice
- hustota častíc
- pevná výška lôžka
- stanovenie fluidizačnej rýchlosti a porovnanie s teoreticky vypočítanými hodnotami (Ergunova rovnica)
- ako výška fluidného lôžka závisí od rýchlosti prúdenia
- overenie Carman-Kozenyho rovnice
1 tréner
1 balenie sklenených guľôčok (180…300 µm ; 2 kg)
1 balenie sklenených guľôčok (420…590 µm ; 2 kg)
1 sada príslušenstva
1 softvér GUNT + kábel USB
1 sada inštruktážneho materiálu
- dve priehľadné kolóny s rôznymi priemermi na pozorovanie tvorby fluidného lôžka v plynoch
- strata tlaku v pevných a fluidných lôžkach
Objemové vrstvy môžu prechádzať z pevného lôžka do fluidného lôžka, keď cez ne prúdia plyny. Oblasti použitia pre fluidné lôžka zahŕňajú napríklad sušenie pevných látok v peciach a poťahovacích častíc.
Tento trenažér bol vyvinutý v spolupráci s University of Greenwich, UK . Jednotka CE 222 obsahuje dve priehľadné kolóny s rôznymi priemermi na vytvorenie fluidného lôžka s použitím stlačeného vzduchu ako plynu. Stupnica na stĺpcoch udáva výšku pevného alebo fluidného lôžka. Solenoidové ventily dodávajú stlačený vzduch do skúmanej kolóny. Jeden stĺpec môže byť prevádzkovaný súčasne. Stĺpiky je možné odstrániť, aby bolo možné vymeniť pevné lôžko. Sklenené guľôčky v rôznych veľkostiach častíc sú dodávané ako balenie.
Na začiatku experimentov spočíva pevné lôžko na sintrovanej doske na dne kolóny. Stlačený vzduch prúdi hore cez stĺpec a vystupuje cez vzduchový filter. Ak je rýchlosť vzduchu nižšia ako rýchlosť fluidizácie, prúd jednoducho prechádza cez pevné lôžko. Pri vyšších rýchlostiach sa pevné lôžko uvoľní do takej miery, že častice sa dostanú do stavu suspenzie. Pevné lôžko prechádza do fluidného lôžka. Ak sa rýchlosť ďalej zvyšuje, častice sú vypúšťané z fluidného lôžka (preprava). Vzduchový filter na hlave kolóny zadržiava tieto častice.
Objemový prietok stlačeného vzduchu sa meria a riadi pomocou dvoch meracích rozsahov. Obe kolóny sú vybavené meracími bodmi, na ktoré je možné pripojiť snímače diferenčného tlaku. Tieto zaznamenávajú stratu tlaku v pevnom a fluidnom lôžku. Namerané hodnoty sa prenášajú priamo do PC cez USB , kde ich možno zobraziť pomocou priloženého softvéru. Trenažér sa ovláda pomocou softvéru Gunt. Na prevádzku je potrebný externý prívod stlačeného vzduchu.
Objednávacie číslo: 083.22200
Špecifikácia
- skúmanie tvorby pevných látok v plyne vo fluidnom lôžku
- 2 odnímateľné, priehľadné stĺpiky s rôznymi priemermi
- solenoidovými ventilmi na výber študovaného stĺpca
- každá kolóna má sintrovaciu platňu, vodný kameň, vzduchový filter
- každá kolóna má 4 meracie body diferenčného tlaku v pevnom a fluidnom lôžku na určenie tlakových strát
- regulácia objemového prietoku s 2 meracími rozsahmi
- sklenené guľôčky v rôznych veľkostiach častíc ako balenie
- Softvér GUNT s riadiacimi funkciami a zberom dát cez USB pod Windows 10
Technické dáta
2 stĺpce
- dĺžka: 500 mm
- Ø 1 x 50 mm, 1 x 100 mm
- materiál: sklo
- stupnica, delenie: 1 mm
Meracie rozsahy
- prietok: 1x 1,8…18L/min, 1x 15…150L/min
- diferenčný tlak: 4x 0…50 mbar
- tlak: 0…2,5 bar
- teplota: 0…60°C
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 1400x800x1700 mm
Hmotnosť: cca. 132 kg
Vyžaduje sa pre prevádzku
stlačený vzduch (1,8…150L/min, 5bar)
PC s Windows
Objednávacie číslo: 083.22200
![Fluidné lôžka a pneumatická doprava](/images/wissen_thumbs/198_en-GB.jpg)
![Vzdialené učenie - softvér schopný siete: pripojenie pre zariadenia s portom USB](/images/wissen_thumbs/524_en-GB.jpg)

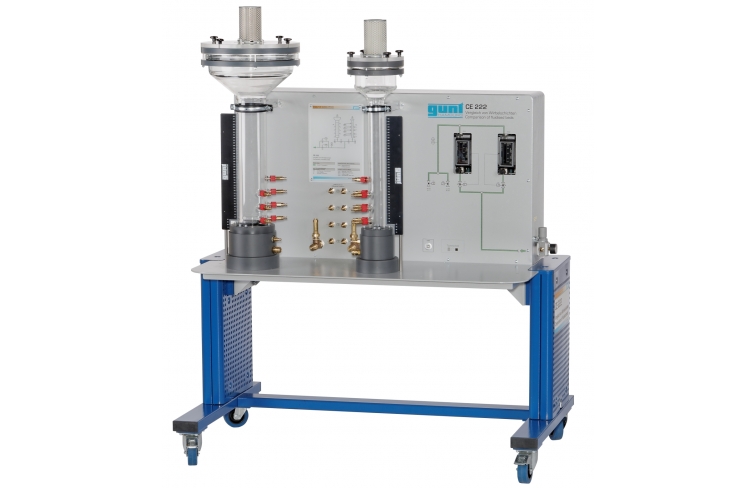

![](/images/datasheet/1717/CE-222-Comparison-of-fluidised-beds-products_list_small-gunt-1717-foto_totale.jpg)

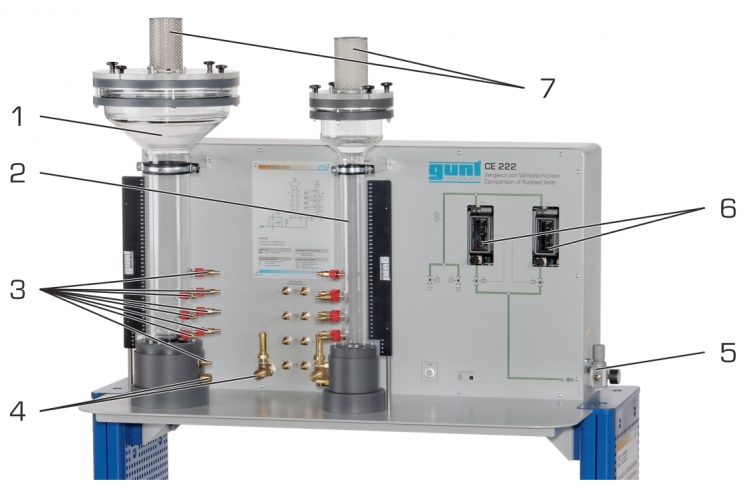

![1 stĺpik K1 s Ø 100 mm, 2 stĺpik K2 s Ø 50 mm, 3 meracie body diferenčného tlaku K1, 4 prívod plynu pre K1, 5 prívod plynu do trenažéra, 6 meraní prietoku pre 2 meracie rozsahy](/images/datasheet/1717/CE-222-Comparison-of-fluidised-beds-products_list_small-gunt-1717-zeichnung.jpg)

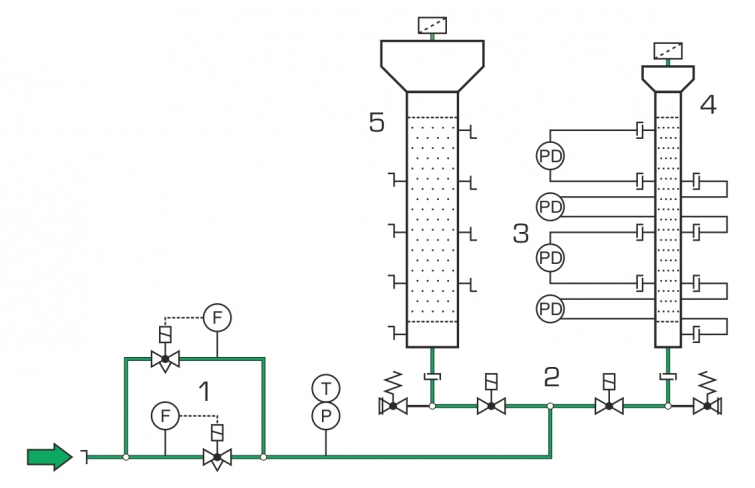

![1 meranie prietoku, 2 prepínacie kolóny, 3 merania diferenčného tlaku, 4 kolóny K2 s Ø 50 mm, 5 kolón K1 s Ø 100 mm](/images/datasheet/1717/CE-222-Comparison-of-fluidised-beds-products_list_small-gunt-1717-zeichnung_einzelheit_1.jpg)
