CE 310.05 Plug-flow reaktor
- základy zmydelňovacej reakcie
- nepretržitá prevádzka
- konverzia v závislosti od
- retenčný čas
- teplota
- koncentrácie
- rozloženie retenčného času
1 reaktor s piestovým tokom
- plug-flow reaktor pre pripojenie k napájacej jednotke CE 310
- nepretržitá prevádzka
- pevné lôžko so sklenenými guľami
- transparentné materiály na pozorovanie procesu
- izotermická prevádzka
- stanovenie konverzie pri zmydelňovacej reakcii
požadovaný
CE 310 Napájacia jednotka pre chemické reaktory
Reaktory s piestovým tokom sú rúrkové reaktory a sú prevádzkované nepretržite. Umožňujú analýzy chemických reakcií za definovaných podmienok.
CE 310.05 je súčasťou série zariadení, ktoré umožňujú experimenty s rôznymi typmi reaktorov. V spojení s napájacou jednotkou CE 310 je možné skúmať funkciu a správanie piestového reaktora v nepretržitej prevádzke. Napájacia jednotka CE 310 má okruh vykurovacej vody ako aj všetky potrebné prípojky, čerpadlá, nádrže na reaktanty a nádrž na produkt. V kombinácii s vodným chladičom WL 110.20 a napájacou jednotkou CE 310 je možné aj chladenie reaktorov.
CE 310.05 je namontovaný na napájacej jednotke a držaný dvoma kolíkmi na mieste. Rýchlospojky umožňujú jednoduché pripojenie reaktora k napájacej jednotke.
Pri nepretržitej prevádzke dodávajú reaktanty do reaktora dve čerpadlá na napájacej jednotke. Pevné lôžko so sklenenými guľôčkami vedie k prúdeniu cez celý prierez reaktora. Produkt vzniká reakciou reaktantov. Zmes produktu a nepremenených reaktantov opúšťa reaktor cez horný koniec. Zmes sa dopravuje do nádrže napájacej jednotky pomocou prídavného peristaltického čerpadla.
Retenčný čas reaktantov v reaktore sa nastavuje pomocou rýchlosti čerpadiel na napájacej jednotke.
Konverzia v reaktore s piestovým tokom sa určuje meraním vodivosti. CE 310 obsahuje kombinovaný senzor vodivosti/teploty. Vodivosť a teplota sú digitálne zobrazené na rozvodnej skrini napájacej jednotky. Okrem toho je možné namerané hodnoty zachytiť a spracovať softvérom na zber údajov (súčasť CE 310 ).
Objednávacie číslo: 083.31005
Špecifikácia
- plug-flow reaktor pre pripojenie k napájacej jednotke CE 310
- vzduchová nádoba na tlmenie pulzácií
- T-kus s tryskou na miešanie reaktantov
- priama sklenená trubica s pevným lôžkom zo sklenených guľôčok ako reaktor
- priehľadný dvojitý plášť z PMMA na chladenie a ohrev s CE 310 a WL 110.20
- senzor na meranie vodivosti a teploty cez CE 310
- regulácia teploty v reaktore pomocou CE 310
Technické dáta
Zátkový prietokový reaktor
- vnútorný priemer: 40 mm
- výška: 400 mm
- materiál: sklo
Vodný kúpeľ
- vnútorný priemer: 70 mm
- kapacita: cca. 0,4 l
- materiál: PMMA
Rozmery a hmotnosť
DxŠxV: 440x250x530 mm
Hmotnosť: cca. 15 kg
Objednávacie číslo: 083.31005
![Návrh laboratória chemického reakčného inžinierstva](/images/wissen_thumbs/265_en-GB.jpg)

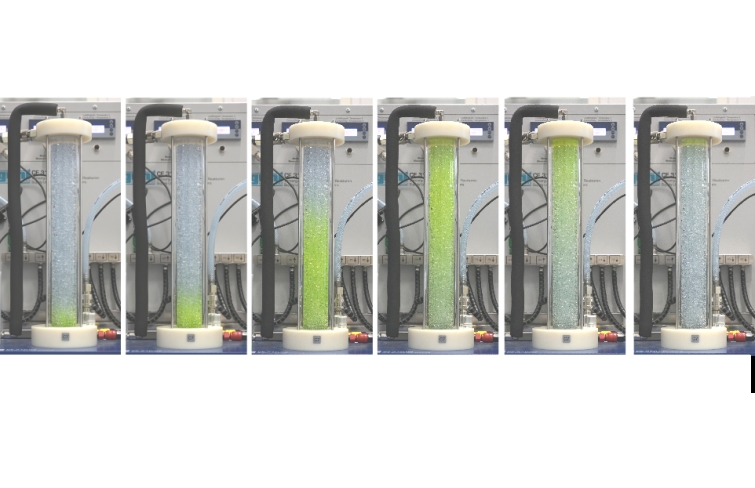

![Kontrastné médium v rôznych časoch po injekcii](/images/datasheet/38/CE-310.05-Plug-flow-reactor-products_list_small-gunt-38-add_2.png)

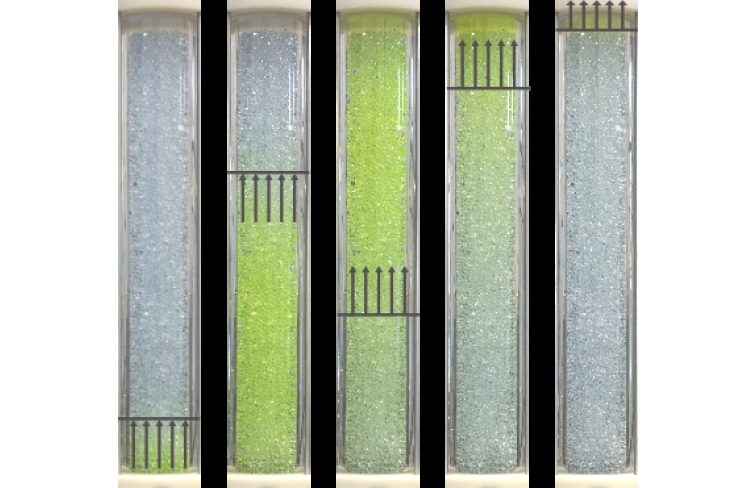

![Distribúcia značkovacej farby](/images/datasheet/38/CE-310.05-Plug-flow-reactor-products_list_small-gunt-38-add_3.png)

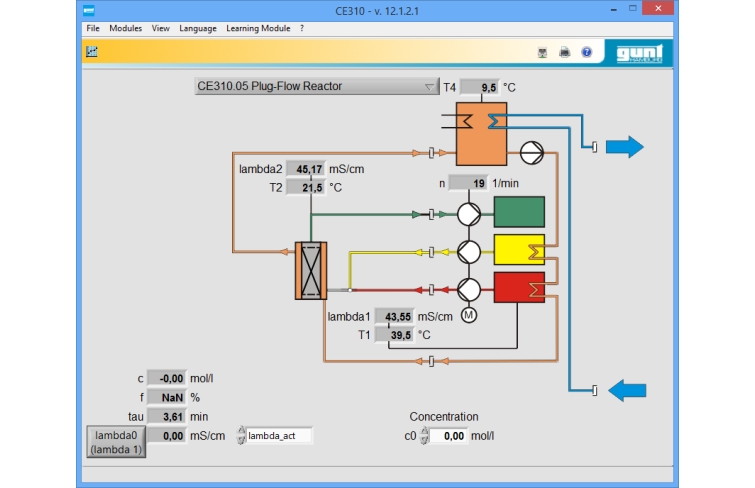

![Snímka obrazovky softvéru](/images/datasheet/38/CE-310.05-Plug-flow-reactor-products_list_small-gunt-38-add_1.png)
![CE 310 Napájacia jednotka pre chemické reaktory](/images/datasheet/38/CE-310.05-CE-310-Supply-unit-for-chemical-reactors-products_list_small-gunt-38-foto_totale.jpg)

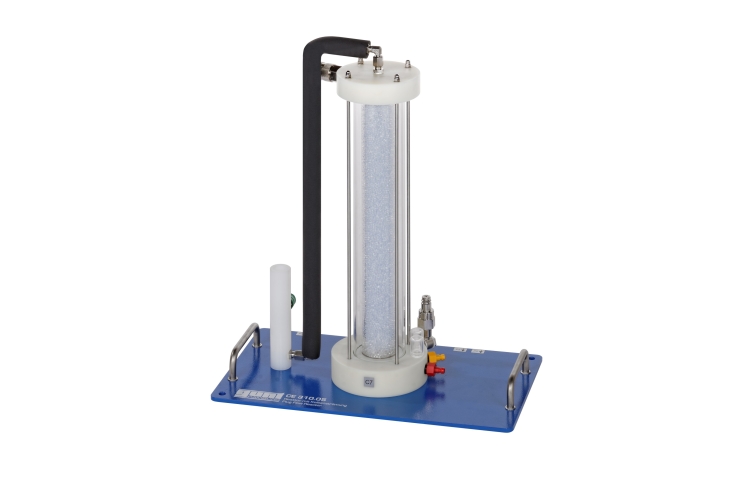

![](/images/datasheet/38/CE-310.05-Plug-flow-reactor-products_list_small-gunt-38-foto_totale.jpg)

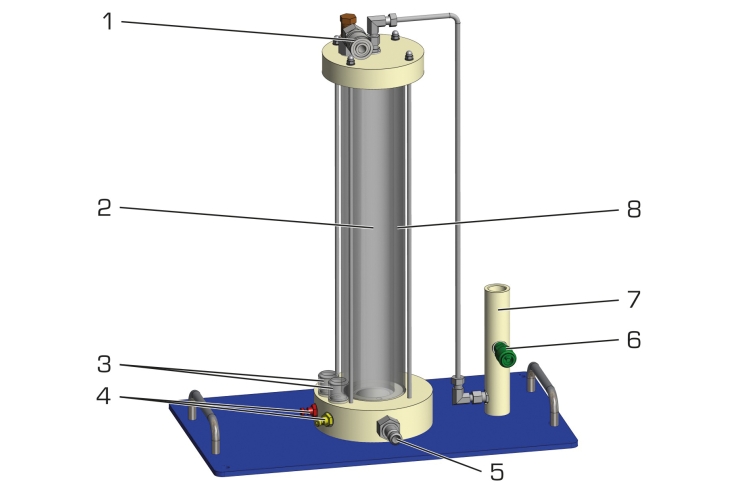

![1 odtok vody, 2 reaktor s pevným lôžkom, 3 vzduchová nádoba, 4 prívod reaktantov A/B, 5 prívod vody, 6 odtok produktu, 7 objímka pre snímač vodivosti a teploty (súčasť CE 310), 8 dvojitý plášť na vodu](/images/datasheet/38/CE-310.05-Plug-flow-reactor-products_list_small-gunt-38-zeichnung.jpg)

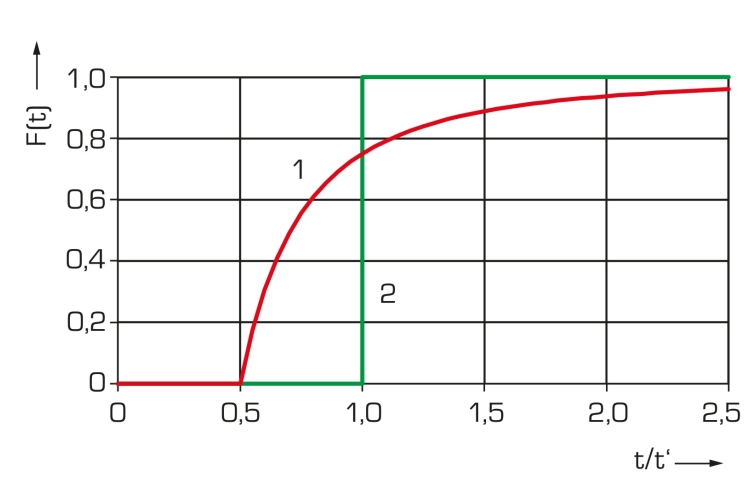

![1 laminárne prúdenie, 2 piestové prúdenie; F(t) kumulatívna krivka retenčného času, t čas, t‘ retenčný čas](/images/datasheet/38/CE-310.05-Plug-flow-reactor-products_list_small-gunt-38-zeichnung_einzelheit_1.jpg)

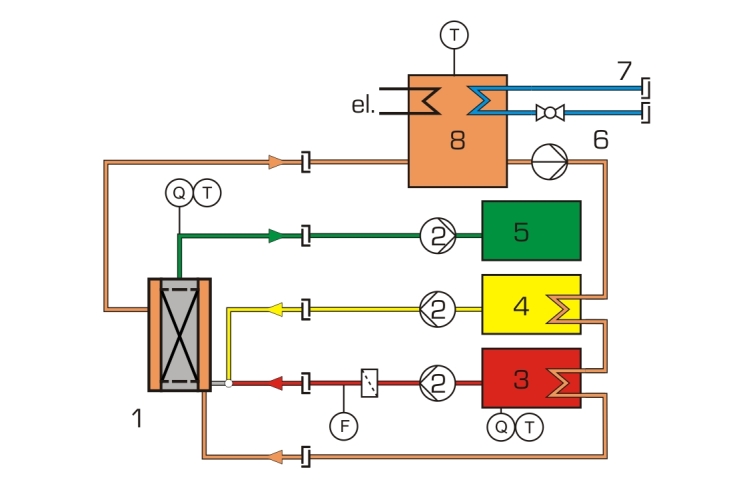

![Schéma procesu s napájacou jednotkou CE 310 1 reaktor s piestovým tokom, 2 peristaltické čerpadlá, 3 nádrž na reaktant A, 4 nádrž na reaktant B, 5 nádrž na produkt, 6 vodné čerpadlo, 7 prípojka na vodu, 8 nádrž na vodu; Q vodivosť, F prietok, T teplota](/images/datasheet/38/CE-310.05-Plug-flow-reactor-products_list_small-gunt-38-zeichnung_einzelheit_2.jpg)
