HL 960 Montážna sada potrubí, ventilov a armatúr
- prakticky orientovaná montáž skutočných potrubí a systémových inštalácií
- podrobné, praktické oboznámenie sa s komponentmi systému
- online prístup cez QR kód k digitálnym informáciám o ventiloch a armatúrach
- konštrukcia a funkcia ventilov a armatúr, potrubných prvkov a systémových komponentov
- plánovanie potrubných a systémových inštalácií podľa špecifikácie, napr. schémy procesu
- výber komponentov a vypracovanie zoznamov požiadaviek
- technicky správna príprava a realizácia montáže systému
- čítanie a pochopenie technických výkresov a technickej dokumentácie
- prevádzkové testovanie vybudovaných systémov (v spojení s vhodným zásobovaním vodou a likvidáciou)
- digitálne učenie: príprava pomocou QR kódu s digitálnymi informáciami o ventiloch a armatúrach
1 rám
1 sada ventilov a armatúr, potrubia, potrubné prvky s tesniacim a upevňovacím materiálom
1 sada nástrojov
1 sada pokynov, ktorá obsahuje sadu na kreslenie a inštruktážny materiál
voliteľné
HL 960.01 Montáž a nastavenie čerpadiel a pohonov
HL 960 je praktický cvičebný a tréningový systém, ktorý poskytuje úplne autentický úvod do priemyselných potrubí, ventilov a armatúr. Montážna súprava obsahuje širokú škálu ventilov a armatúr, potrubných prvkov a jednej tlakovej nádoby, ako aj tesniacich a upevňovacích komponentov. Pevný montážny rám v tvare U umožňuje montáž rôznych potrubných systémov, komponentov zariadenia a funkčných jednotiek. Potrubné prvky sú pripravené na montáž a prispôsobené montážnym dĺžkam a prírubovým spojom. Komponenty umožňujú viacnásobnú montáž a demontáž.
Tréningový systém je určený pre študentov, aby spolupracovali v učiacej sa skupine. Kompletný proces konštrukcie systému môže trvať niekoľko dní, ak sú dodržané všetky kroky: získanie informácií, plánovanie, rozhodovanie, realizácia, kontrola a hodnotenie.
Podrobný inštruktážny materiál pomáha pri vytváraní efektívneho a usporiadaného procesu učenia. Obsahuje technické popisy všetkých komponentov systému, ako aj rôznych vzorových systémov a inštalácií. Ďalšie informácie o ventiloch a armatúrach sú dostupné online prostredníctvom QR kódu. To zahŕňa STEP súbory, dátové listy a výňatky z manuálu.
Hotové zostavy môžu byť podrobené reálnemu testovaniu s vodou. Na tento účel je k dispozícii čerpadlový systém HL 960.01 (uzavretý okruh).
Objednávacie číslo: 065.96000
Špecifikácia
- montážne cvičenie pre inžiniersky výcvik
- potrubná sieť obsahujúca oblúky, kolená, T-kusy a prestupy v menovitých šírkach DN15, 25, 40
- potrubné spoje cez príruby alebo skrutkové spojky so zárezným krúžkom
- štandardné komerčne dostupné prírubové armatúry: uzatvárací ventil, spätný ventil, sitko, odvod kondenzátu, kontrolné sklo, guľový ventil, posúvač
- guľový ventil so skrutkovacím uzáverom so zárezným krúžkom
- tlaková nádoba s manometrom, pripojenie cez príruby DN15
- pripojenie na prívod vody cez hadicu so spojkou
- voliteľný prívod vody cez HL 960.01
- mobilný rám pre montáž potrubnej siete
- súprava tvorí súčasť cvičnej linky montáže, údržby a opráv GUNT
- online prístup cez QR kód s digitálnymi informáciami o ventiloch a armatúrach
Technické dáta
Potrubná sieť
- 9x rúrka s oceľovou prírubou
- 9x rúrka so skrutkovacím uzáverom so zárezným krúžkom
- 5x ohyb potrubia, 90°
- 6x T-kus
- 1x zväčšenie
Prírubové armatúry
- spätný ventil, sitko, 3-cestný guľový ventil, klinový posúvač, odvádzač kondenzátu, priezor, uzatvárací ventil
- sivá liatina
- menovitý tlak: PN16 pre DN15, 25 / PN10 pre DN40
Guľový ventil so skrutkovacím uzáverom so zárezným krúžkom
- mosadz, poniklovaný
- menovitý tlak: PN25
- nominálna veľkosť: G1/2”
Tlaková nádoba
- manometer: 0…4bar
- oceľová príruba: DN15
Rozmery a hmotnosť
DxŠxV: 1540x1840x2020 mm
Hmotnosť: cca. 300 kg
Vyžaduje sa pre prevádzku
Pripojenie a odtok vody cez hadice so spojkami
Objednávacie číslo: 065.96000
![HL 960 Montážna stanica: potrubia, ventily a tvarovky](/images/wissen_thumbs/103_en-GB.jpg)
![Návrh laboratória montáže a údržby](/images/wissen_thumbs/247_en-GB.jpg)
![Návrh inštalatérskeho laboratória](/images/wissen_thumbs/255_en-GB.jpg)

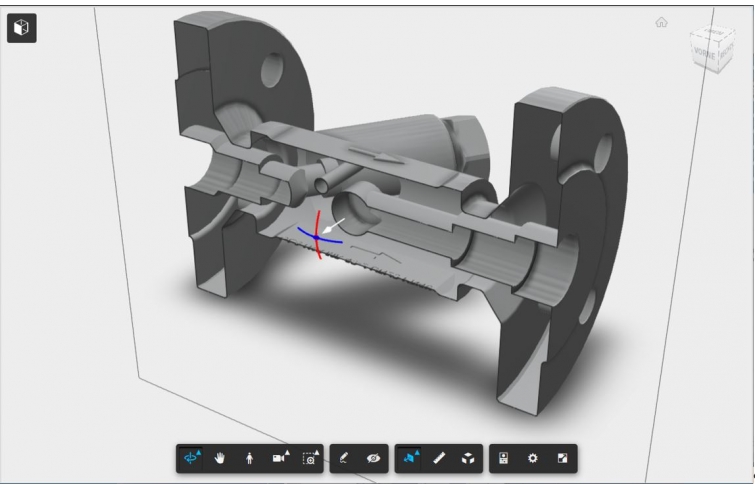

![Príklad zobrazenia digitálnych informácií na ventiloch: pohľad v reze](/images/datasheet/510/HL-960-Assembly-station-pipes-and-valves-and-fittings-products_list_small-gunt-510-add_4.jpg)
![Príklad zobrazenia digitálnych informácií na ventiloch a armatúrach: rozložený pohľad](/images/datasheet/510/HL-960-Assembly-station-pipes-and-valves-and-fittings-products_list_small-gunt-510-gal_1.jpg)

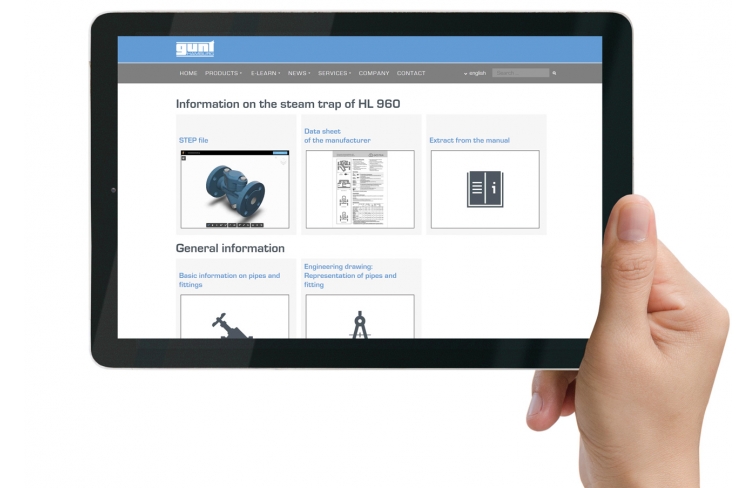

![Online prístup cez QR kód s digitálnymi informáciami o ventiloch a armatúrach](/images/datasheet/510/HL-960-Assembly-station-pipes-and-valves-and-fittings-products_list_small-gunt-510-add_3.jpg)
![HL 960.01 Montáž a nastavenie čerpadiel a pohonov](/images/datasheet/510/HL-960-HL-960.01-Assembly-and-alignment-of-pumps-and-drives-products_list_small-gunt-510-foto_totale.jpg)

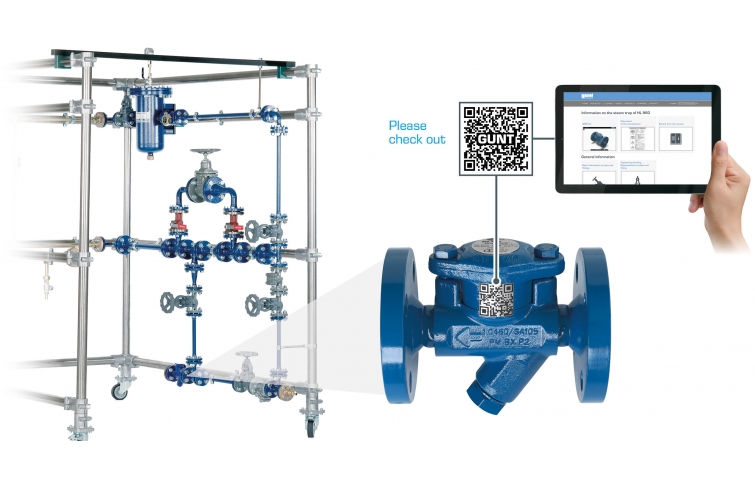

![Ďalšie informácie o kovaniach prostredníctvom QR kódu. 3D STEP súbory, dátové listy, výpisy z pokynov. Naskenujte QR kód a skúste to.](/images/datasheet/510/HL-960-Assembly-station-pipes-and-valves-and-fittings-products_list_small-gunt-510-foto_totale.jpg)

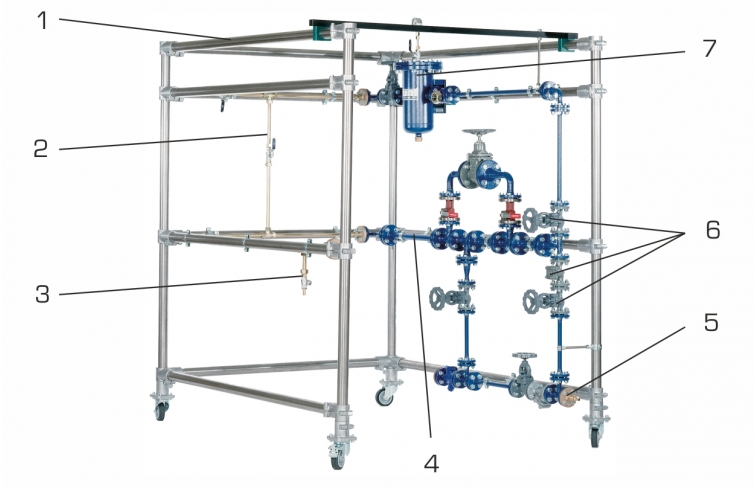

![1 mobilný rám, 2 potrubia DN15, 3 prípojky pre HL 960.01 (výstup), 4 rúry DN25, 5 prípojok pre HL 960.01 (vstup), 6 rôznych ventilov a armatúr, 7 tlakových nádob s manometrom](/images/datasheet/510/HL-960-Assembly-station-pipes-and-valves-and-fittings-products_list_small-gunt-510-zeichnung.jpg)

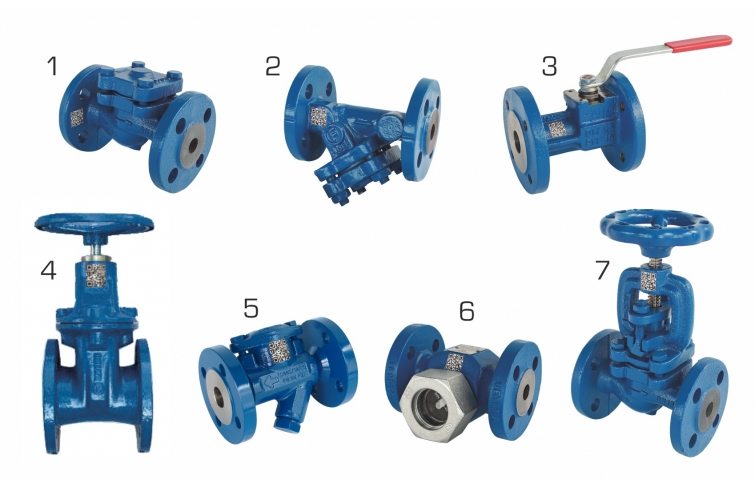

![1 spätný ventil, 2 sito, 3 3-cestný guľový ventil, 4 klinový posúvač, 5 odvádzač kondenzátu, 6 priezor, 7 uzatvárací ventil](/images/datasheet/510/HL-960-Assembly-station-pipes-and-valves-and-fittings-products_list_small-gunt-510-zeichnung_einzelheit_1.jpg)

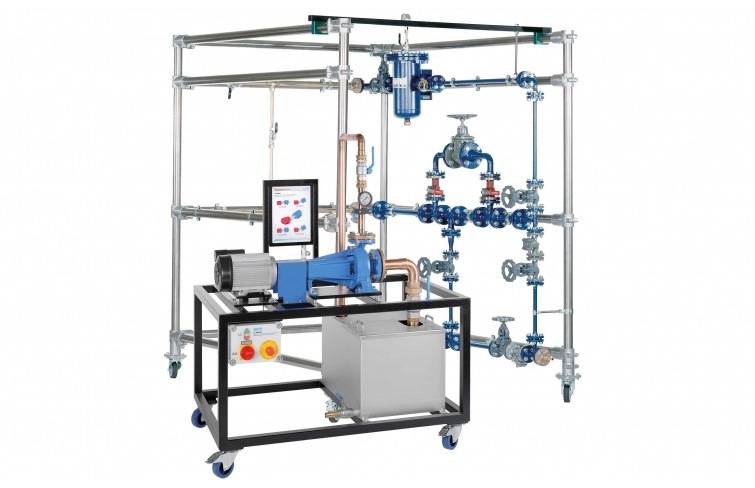

![Na obrázku je HL 960 s dokončenou inštaláciou vzorky, v popredí HL 960.01](/images/datasheet/510/HL-960-Assembly-station-pipes-and-valves-and-fittings-products_list_small-gunt-510-zeichnung_einzelheit_2.jpg)
