RT 450.03 Riadený systém: tlak
- hlavný prvok pri konštrukcii tlakovej regulačnej slučky
- rýchla inštalácia do základného modulu RT 450 modulárnou montážou panelov
- plánovanie, nastavenie, testovanie, optimalizácia a hodnotenie tlakových regulačných slučiek s rôznymi cieľmi a komponentmi
- vybudovanie systému riadenia tlaku 1. rádu
- vybudovanie systému regulácie tlaku 2. rádu
- dizajn a funkcia rôznych komponentov prístrojovej a riadiacej techniky
- technická terminológia a symboly v priemyselnej riadiacej technike
- praktické cvičenia: Implementácia procesných a signálnych vedení
- spúšťanie a odstraňovanie porúch systémov procesného inžinierstva
2 tlakové nádoby namontované na paneli, kompletné s ventilmi a manometrami
požadovaný
RT 450 Školiaci systém automatizácie procesov: základný modul
Ovládanie s pneumaticky poháňaným regulačným ventilom
RT 450.20 Regulačný ventil, pneumaticky poháňaný, Kvs 0,4
RT 450.10 Modul kontinuálneho regulátora
alebo
RT 450.42 PLC modul so softvérom
Ovládanie s elektricky poháňaným regulačným ventilom
RT 450.23 Regulačný ventil, elektricky poháňaný, Kvs 0,4
RT 450.11 Modul spínacieho regulátora
alebo
RT 450.42 PLC modul so softvérom
Senzor
RT 450,30 Snímač tlaku, 0...6bar
voliteľné
RT 450.14 Softvér na konfiguráciu regulátora
Modul zapisovača mapy RT 450.12
Digitálny displej RT 450.13
RT 450.40 Vizualizačný softvér
s
RT 450.41 PROFIBUS DP modul pre regulátor
alebo
RT 450.43 PROFIBUS DP modul pre PLC

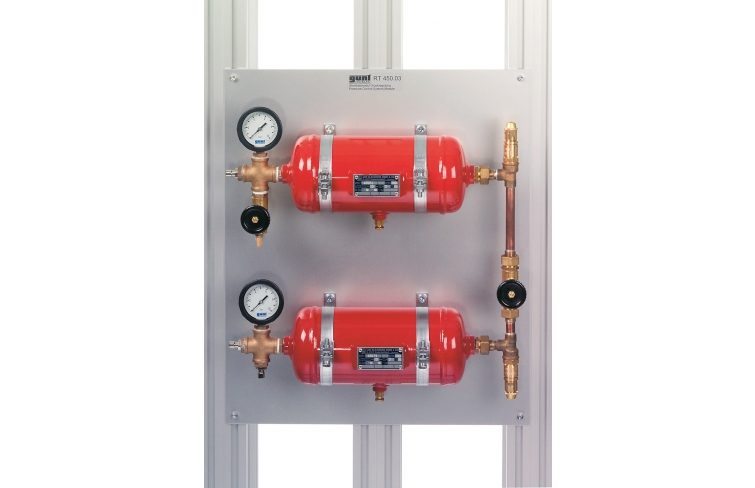

Modul riadeného systému RT 450.03 je prvok pripravený na montáž na panel. V spojení s ďalšími modulárnymi riadiacimi komponentmi umožňuje zostaviť a preskúmať systémy riadenia tlaku s rôznymi charakteristickými vlastnosťami.
Panel je namontovaný na ráme základného modulu RT 450 . RT 450.03 pozostáva z dvoch oceľových tlakových nádob a prevádzkuje sa so stlačeným vzduchom ako pracovným médiom. Každá nádrž je vybavená manometrom a poistným ventilom. Jedna nádrž má aj vypúšťací ventil. Obe nádrže môžu byť vybavené snímačom tlaku. Nádrže sú navzájom prepojené odvzdušňovacím ventilom a možno ich teda zapájať do série. To umožňuje reprezentovať systémy riadenia tlaku prvého aj druhého rádu.
Základný modul RT 450 zásobuje modul riadeného systému pracovným stlačeným vzduchom. Pneumatické hadice s rýchlospojkami spájajú všetky moduly so slučkou regulácie tlaku.
Objednávacie číslo: 080.45003
Špecifikácia
- výstavba tlakovej regulačnej slučky (v spojení s ďalšími modulmi série RT 450 )
- zostava kompaktného panelu pripravená na inštaláciu
- 2 tlakové nádoby s poistnými ventilmi
- priama indikácia tlaku pomocou 2 manometrov
- ventil umožňuje sériovú konfiguráciu oboch tlakových nádob
- sériová konfigurácia tlakových nádrží: skúmanie odozvy spojeného riadeného systému v porovnaní s prevádzkou s jednou nádržou
- 2 ventily: 1x vypúšťací, 1x odvzdušňovací
- medené potrubie
- stlačený vzduch ako pracovné médium, napájanie cez základný modul RT 450
Technické dáta
Tlaková nádrž
- kapacita: 3L
- prevádzkový tlak: max. 6 bar
- manometer: 0…10 bar
Poistný ventil: nastaviteľný do max. 10 bar
Rozmery a hmotnosť
DxŠxV: 510x175x600 mm
Hmotnosť: cca. 15 kg
Objednávacie číslo: 080.45003
![RT 450 Modulárny školiaci systém pre automatizáciu procesov](/images/wissen_thumbs/166_en-GB.jpg)
![RT 450 Výber komponentov, príslušenstva, alternatív](/images/wissen_thumbs/229_en-GB.jpg)
![RT 450 Modulárny školiaci systém pre automatizáciu procesov](/images/wissen_thumbs/230_en-GB.jpg)
![Riadiaca technika, návrh pokročilého laboratória](/images/wissen_thumbs/262_en-GB.jpg)
![RT 450.14 Softvér na konfiguráciu ovládača](/images/datasheet/1127/RT-450.03-RT-450.14-Software-for-controller-configuration-products_list_small-gunt-1127-foto_totale.jpg)
![RT 450 Školiaci systém automatizácie procesov: základný modul](/images/datasheet/1127/RT-450.03-RT-450-Process-automation-training-system-base-module-products_list_small-gunt-1127-foto_totale.jpg)
![Modul zapisovača mapy RT 450.12](/images/datasheet/1127/RT-450.03-RT-450.12-Chart-recorder-module-products_list_small-gunt-1127-foto_totale.jpg)
![RT 450.20 Regulačný ventil, pneumaticky poháňaný, Kvs 0,4](/images/datasheet/1127/RT-450.03-RT-450.20-Control-valve-pneumatically-driven-Kvs-04-products_list_small-gunt-1127-foto_totale.jpg)
![RT 450,40 vizualizačný softvér](/images/datasheet/1127/RT-450.03-RT-450.40-Visualisation-software-products_list_small-gunt-1127-foto_totale.jpg)
![RT 450.10 Modul kontinuálneho ovládača](/images/datasheet/1127/RT-450.03-RT-450.10-Continuous-controller-module-products_list_small-gunt-1127-foto_totale.jpg)
![Modul PLC RT 450.42 so softvérom](/images/datasheet/1127/RT-450.03-RT-450.42-PLC-module-with-software-products_list_small-gunt-1127-foto_totale.jpg)
![Modul PLC RT 450.42 so softvérom](/images/datasheet/1127/RT-450.03-RT-450.42-PLC-module-with-software-products_list_small-gunt-1127-foto_totale.jpg)
![](/images/datasheet/1127/RT-450.03-Controlled-system-module-pressure-products_list_small-gunt-1127-foto_totale.jpg)

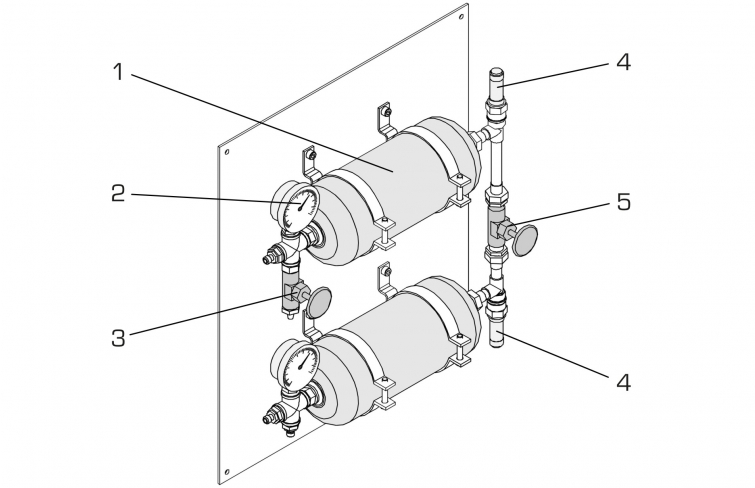

![1 tlaková nádoba, 2 manometre, 3 vypúšťací ventil, 4 bezpečnostný ventil, 5 odvzdušňovací ventil](/images/datasheet/1127/RT-450.03-Controlled-system-module-pressure-products_list_small-gunt-1127-zeichnung.jpg)

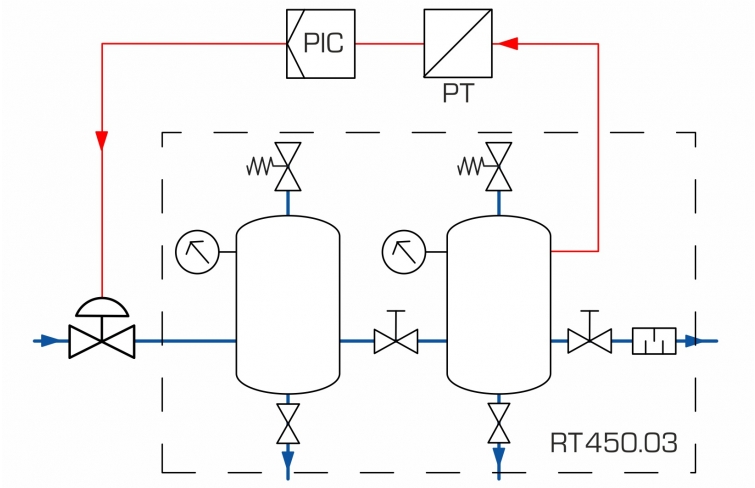

![schéma procesu](/images/datasheet/1127/RT-450.03-Controlled-system-module-pressure-products_list_small-gunt-1127-zeichnung_einzelheit_1.jpg)

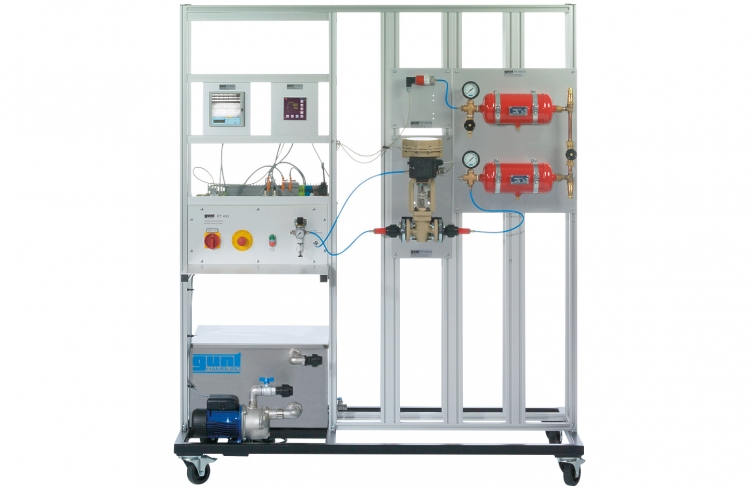

![Na obrázku je znázornené usporiadanie systému riadenia tlaku. Okrem základného modulu RT 450 obsahuje nasledujúce komponenty: RT 450.03 (modul riadeného systému: tlak), RT 450.10 (ovládač), RT 450.12 (záznamník), RT 450.20 (regulačný ventil) a RT 450.30 (snímač tlaku) .](/images/datasheet/1127/RT-450.03-Controlled-system-module-pressure-products_list_small-gunt-1127-zeichnung_einzelheit_2.jpg)
