RT 450.02 Riadený systém: prietok
- hlavným prvkom pri konštrukcii regulačnej slučky toku
- zriadenie regulačnej slučky prietoku
- porovnanie rôznych snímačov na meranie prietoku
- kaskádové riadenie hladiny / prietoku (s RT 450.01 )

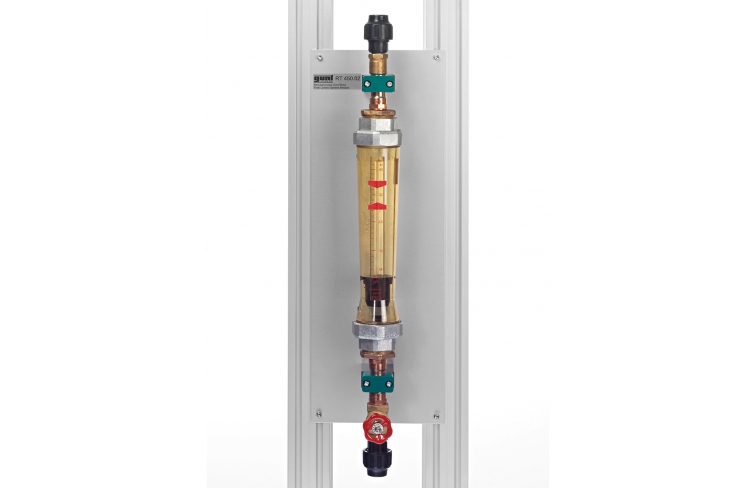

1 rotameter namontovaný na paneli, kompletný s uzatváracím ventilom a prípojkami
požadovaný
RT 450 Školiaci systém automatizácie procesov: základný modul
Ovládanie s pneumaticky poháňaným regulačným ventilom
RT 450.21 Regulačný ventil, pneumaticky poháňaný, Kvs 1,0
RT 450.10 Modul kontinuálneho regulátora
alebo
RT 450.42 PLC modul so softvérom
Ovládanie s elektricky poháňaným regulačným ventilom
RT 450.24 Regulačný ventil, elektricky poháňaný, Kvs 1,0
RT 450.11 Modul spínacieho regulátora
alebo
RT 450.42 PLC modul so softvérom
Senzor
RT 450.34 Snímač prietoku: elektromagnetický
alebo
RT 450.33 Clona so snímačom diferenčného tlaku
voliteľné
RT 450.14 Softvér na konfiguráciu regulátora
Modul zapisovača mapy RT 450.12
Digitálny displej RT 450.13
RT 450.40 Vizualizačný softvér
s
RT 450.41 PROFIBUS DP modul pre regulátor
alebo
RT 450.43 PROFIBUS DP modul pre PLC
Dodatočne potrebné pre kaskádové riadenie hladiny / prietoku
RT 450.01 Modul riadeného systému: úroveň
RT 450.10 Modul kontinuálneho regulátora
RT 450,35 Snímač hladiny, kapacitný
alebo
RT 450.32 Snímač tlaku, 0...100mbar
RT 450.02 pozostáva z rotametra ako základného prvku a využíva vodu ako pracovné médium. Na úpravu prietokového odporu a tým zmenu prietokových vlastností regulovaného systému je možné použiť ventil.
Hlavnou výhodou tohto riadeného systému je, že rotameter umožňuje priamo sledovať všetky zmeny prietoku spôsobené poruchami alebo odozvami na reguláciu.
Regulačná slučka pre experimenty s reguláciou prietoku je zriadená pomocou základného modulu RT 450 , regulačného ventilu ( RT 450 .2x ), regulátora RT 450.10 a snímača ( napr. RT 450.34 ).
Objednávacie číslo: 080.45002
Špecifikácia
- nastavenie regulačnej slučky prietoku (v spojení s inými modulmi zo série RT 450 )
- zostava kompaktného panelu pripravená na inštaláciu
- rotameter so stupnicou
- uzatvárací ventil vo vstupnej časti
- voda ako pracovné médium, napájanie cez základný modul RT 450
- voliteľné kaskádové riadenie v spojení s RT 450.01
Technické dáta
Rotameter
- 0…2,5 m 3 /h
Rozmery a hmotnosť
DxŠxV: 250x180x700 mm
Hmotnosť: cca. 10 kg
Objednávacie číslo: 080.45002
