RT 450.01 Riadený systém: hladina

hlavným prvkom pri konštrukcii regulačnej slučky úrovne

nastavenie slučky regulácie hladiny
porovnanie rôznych snímačov na meranie hladiny
kontrola hladiny proti zachytenému vzduchovému vankúšu
kaskádové ovládanie hladiny / prietoku (s RT 450.02 )

1 hladinová nádrž namontovaná na paneli, kompletná s ventilmi, kohútikmi, rýchlospojkami na montáž snímačov, ochranným puzdrom a manometrom

požadovaný

RT 450 Školiaci systém automatizácie procesov: základný modul
Ovládanie s pneumaticky poháňaným regulačným ventilom
RT 450.21 Regulačný ventil, pneumaticky poháňaný, Kvs 1,0
RT 450.10 Modul kontinuálneho regulátora
alebo
RT 450.42 PLC modul so softvérom
Ovládanie s elektricky poháňaným regulačným ventilom
RT 450.24 Regulačný ventil, elektricky poháňaný, Kvs 1,0
RT 450.11 Modul spínacieho regulátora
alebo
RT 450.42 PLC modul so softvérom
Senzor
RT 450,35 Snímač hladiny, kapacitný
alebo
RT 450.32 Snímač tlaku, 0...100mbar
RT 450.31 Snímač tlaku, 0...2bar

voliteľné

RT 450.14 Softvér na konfiguráciu regulátora
Modul zapisovača mapy RT 450.12
Digitálny displej RT 450.13
RT 450.40 Vizualizačný softvér
s
RT 450.41 PROFIBUS DP modul pre regulátor
alebo
RT 450.43 PROFIBUS DP modul pre PLC
Dodatočne potrebné pre kaskádové riadenie hladiny / prietoku
RT 450.02 Modul riadeného systému: prietok
RT 450.10 Modul kontinuálneho regulátora
RT 450.34 Snímač prietoku: elektromagnetický
alebo
RT 450.33 Clona so snímačom diferenčného tlaku

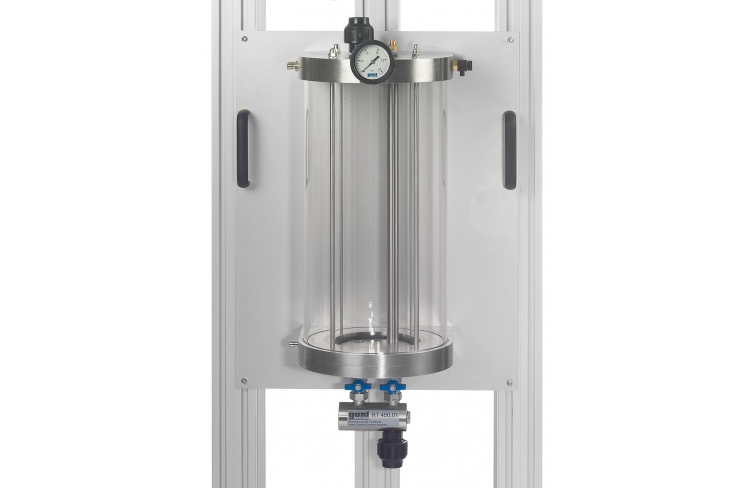

RT 450.01 pozostáva z čírej plastovej hladinovej nádrže ako základného prvku a využíva vodu ako pracovné médium. Nádrž je nastavená tak, že je hermeticky uzavretá, ak sú všetky kohútiky a ventily zatvorené. To umožňuje vykonávať experimenty s nádržou pod vnútorným tlakom. Pre bezpečnosť je hladinová nádrž vybavená poistným ventilom a je uzavretá v priehľadnom plastovom ochrannom puzdre. Súčasťou nádrže sú armatúry pre pripojenie snímača tlaku ( RT 450.31 ) alebo snímača hladiny ( RT 450.35 ). Inštaluje sa do základného modulu RT 450 . Regulačný ventil (napr. RT 450.21 ) a regulátor ( RT 450.10 ) dopĺňajú regulačný okruh.

Objednávacie číslo: 080.45001

Špecifikácia

nastavenie regulačnej slučky úrovne (v spojení s inými modulmi zo série RT 450 )
zostava kompaktného panelu pripravená na inštaláciu
priehľadná sklenená nádrž s prepadom, vypúšťacím ventilom a manometrom
sklenená nádrž môže byť hermeticky uzavretá
ochranné puzdro z plexiskla
Základňa a kryt nádrže z PVC
nastaviteľný poistný ventil
armatúra na pripevnenie snímača tlaku alebo snímača hladiny
voda ako pracovné médium, napájanie cez základný modul RT 450
možnosť kaskádového riadenia v spojení s RT 450.02
