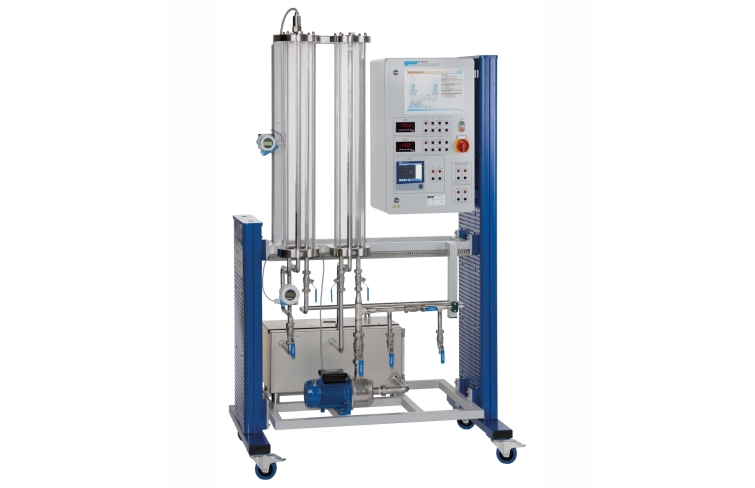

RT 306 Nastavenie snímačov hladiny
- rôzne meracie princípy pre meranie hladiny
- priemyselná meracia technika 4…20 mA
- oboznámenie sa s rôznymi snímačmi hladiny
- oboznámenie sa s rôznymi priemyselnými štandardnými komponentmi s rozhraním prúdovej slučky 4…20 mA
- pripojenie a praktická manipulácia s komponentmi s 4…20 mA 2-vodičovým rozhraním v prúdovej slučke
tréner
sada príslušenstva
súbor inštruktážnych materiálov
Cieľom školiteľa je precvičiť si používanie a praktickú manipuláciu s priemyselnými komponentmi, ktoré sú spojené pomocou rozhrania prúdovej slučky.

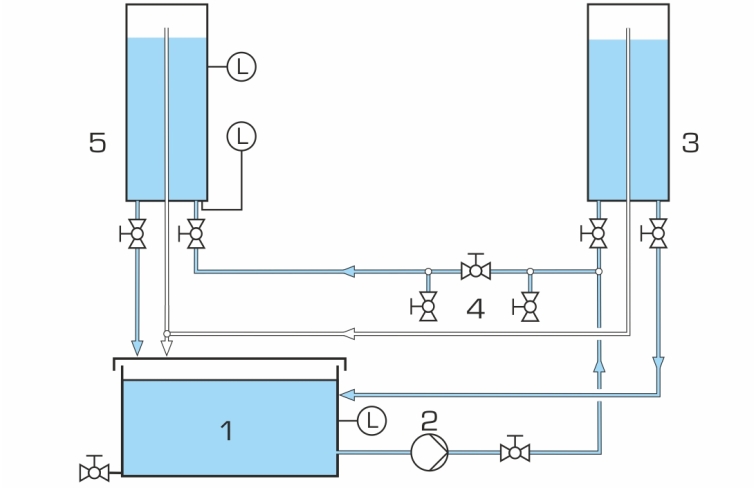

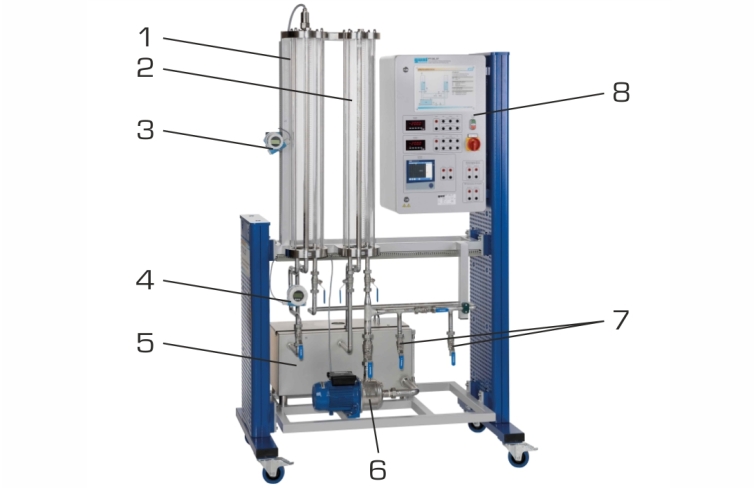

Na príklade merania hladiny sú v RT 306 uvedené rôzne princípy merania. Na tento účel obsahuje sklenená nádrž dva rôzne snímače 4…20 mA, ktoré zaznamenávajú hladinu. Jeden zo snímačov, kapacitný snímač hladiny, meria hladinu priamo. Na nepriame meranie hladiny sa používa piezo-odporový snímač tlaku.
Všetky pripojenia prúdovej slučky potrebné pre kabeláž sú vyvedené pomocou laboratórnych konektorov na prednej strane rozvodnej skrine a sú označené. Okrem analógového rozhrania 4…20 mA majú snímače rozhranie HART .

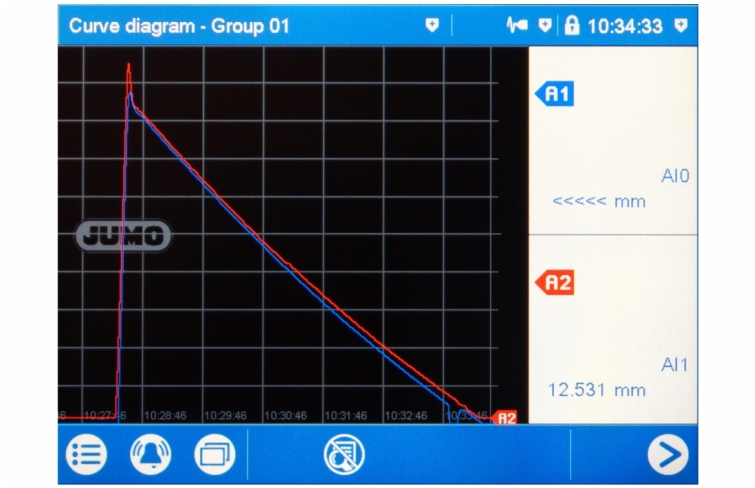

Namerané údaje sa zobrazujú priamo na integrovanom 2-kanálovom linkovom záznamníku. Namerané dáta je možné exportovať cez USB rozhranie a analyzovať na PC (nie je súčasťou dodávky).
Objednávacie číslo: 080.30600
Špecifikácia
- použitie a praktická manipulácia s priemyselnými komponentmi s rozhraním prúdovej slučky 4…20 mA
- rôzne meracie princípy pre meranie hladiny: snímač hladiny, kapacitný a snímač tlaku, piezo-odpor
- každý snímač je vybavený jedným analógovým rozhraním 4…20 mA a jedným rozhraním HART
- pripojenia prúdovej slučky vyvedené pomocou laboratórnych konektorov na prednej strane rozvodnej skrine
- 2-kanálový linkový záznamník s dotykovým ovládaním
- USB rozhranie na export nameraných údajov
Technické dáta
Pumpa
- max. výška hlavy: 20,9 m
- max. prietok: 4,8 m 3 /h
- príkon: 0,73kW
- rýchlosť: 2850 min -1
snímač hladiny (kapacitný)
- kalibrované: 40 mm, 800 mm
- Dĺžka: 1016 mm
- prevádzkové napätie: 24VDC
- Výstup HART : 4…20 mA
Senzor tlaku (piezo-odporový)
- kalibrované: 0 mm WC, 800 mm WC
- preťaženie: 10 bar
- prevádzkové napätie: 24VDC
- HART výstup: 4…20 mA
Meracie rozsahy
- tlak: 0…1 bar
- úroveň: 40…800 mm
230V, 50Hz, 1 fáza
230 V, 60 Hz, 1 fáza, 120 V, 60 Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 1280x790x2200 mm
Hmotnosť: cca. 211 kg
Vyžaduje sa pre prevádzku
vodovodná prípojka
