RT 674 Demonštračná jednotka riadenia prietoku / hladiny
- experimentálny úvod do riadiaceho inžinierstva s použitím príkladu riadenia prietoku a/alebo hladiny
- dva regulátory umožňujú riadenie v kaskádovom režime
- konštrukcia systému s komponentmi bežne používanými v priemysle
- digitálne regulátory s voľne voliteľnými parametrami: P, I, D a všetky kombinácie
- voliteľný softvér I&C RT 650.40 cez USB
- základy riadiaceho inžinierstva
- najnovšie komponenty priemyselnej riadiacej techniky: ovládače, prevodníky, akčné členy
- obsluha a nastavenie parametrov multifunkčného digitálneho regulátora: napr. nastavenie parametrov ako P, PI a PID regulátor
- skúmanie rušenia a kontrolná odozva
- vplyv rôznych parametrov regulátora na stabilitu a kvalitu regulácie
- skúmanie vlastností otvorenej a uzavretej regulačnej slučky
- spracovanie procesných premenných pomocou externého zariadenia, napr. plotra alebo osciloskopu
- skúmanie odozvy rôznych riadených systémov
- kontrolu nad
- prietok
- úrovni
- úroveň cez prietok (kaskáda)
- spolu s príslušenstvom RT 650.40 : oboznámenie sa so softvérom SKR a jeho používanie
1 experimentálna jednotka
1 sada laboratórnych káblov
1 sada inštruktážneho materiálu
voliteľné
Softvér kontroly a kontroly RT 650.40 pre sériu RT 614 - RT 674
WP 300.09 Laboratórny vozík
Experimentálna jednotka poskytuje komplexný experimentálny úvod do základov regulačnej techniky na príklade kombinovanej regulácie prietoku a hladiny. Hladinu a prietok je možné regulovať individuálne alebo kaskádovo. V kaskádovom režime je hladina primárnou regulovanou veličinou. Regulácia prietoku potom zabezpečuje optimálne prispôsobenie regulovanej veličiny referenčnej veličine (nastavená hodnota).
Všetky komponenty sú prehľadne rozložené na vertikálnom paneli. Veľkoformátová procesná schéma poskytuje pomôcku na pochopenie. Čerpadlo dodáva vodu zo zásobnej nádrže do potrubného systému, ktorý obsahuje rotameter. Odtiaľ voda prechádza do priehľadnej nádrže s riadenou hladinou. Hladina je meraná tlakovým snímačom inštalovaným na dne nádrže s riadením hladiny. Použité regulátory sú dva najmodernejšie digitálne priemyselné regulátory. Akčný člen v regulačnej slučke je elektromagnetický proporcionálny ventil. Guľové ventily na výstupe z nádrže a v potrubnom systéme umožňujú generovanie definovaných rušivých premenných. Riadená premenná X a ovládacia premenná Y môžu byť odpočúvané ako analógové signály na laboratórnych konektoroch. To umožňuje pripojenie externého záznamového zariadenia, ako je ploter alebo osciloskop.
Ako príslušenstvo je k dispozícii prístrojový a riadiaci softvér ( RT 650.40 ) s modulom rozhrania ( USB ). To umožňuje reprezentovať kľúčové procesné premenné a vykonávať riadiace funkcie.
Objednávacie číslo: 080.67400
Špecifikácia
- experimentálna jednotka pre experimenty riadiacej techniky
- regulácia hladiny a prietoku jednotlivo a kaskádovito
- meranie hladiny tlakovým snímačom
- meranie prietoku rotametrom s elektrickým výstupom
- generovanie poruchových premenných guľovými ventilmi so stupnicou
- nádrž s prepadom a vodným kameňom
- regulačný ventil: elektromagnetický proporcionálny ventil
- 2 digitálne priemyselné regulátory, parametrizovateľné ako P, PI alebo PID regulátory, kaskáda
- veľká schéma procesu na prednom paneli
- kľúčové procesné premenné dostupné ako analógové signály na laboratórnych konektoroch
Technické dáta
Zásobník
- nehrdzavejúca oceľ
- kapacita: 15L
Čerpadlo, 3-stupňové
- príkon: 90W
- max. prietok: 83 l/min
- max. hlava: 6m
Tlakový senzor na meranie hladiny: 0…100 mbar
Rotameter s elektrickým výkonom: 0…600L/h
Elektromagnetický proporcionálny ventil: Kvs: 1,1m 3 /h
2x regulátory: parametrizovateľné ako P, PI alebo PID regulátor
Procesné premenné ako analógové signály: 0…10V
Pripojenie externých záznamových zariadení (napr. osciloskop, linkový záznamník) cez laboratórne konektory
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 1000x500x1080 mm
Hmotnosť: cca. 73 kg
Objednávacie číslo: 080.67400
![Riadiaca technika od základnej po pokročilú](/images/wissen_thumbs/507_en-GB.jpg)
![Softvér kontroly a kontroly RT 650.40 pre sériu RT 614 – RT 674](/images/datasheet/1241/RT-674-RT-650.40-IC-software-for-RT-614--RT-674-series-products_list_small-gunt-1241-foto_totale.png)
![WP 300.09 Laboratórny vozík](/images/datasheet/1241/RT-674-WP-300.09-Laboratory-trolley-products_list_small-gunt-1241-foto_totale.jpg)

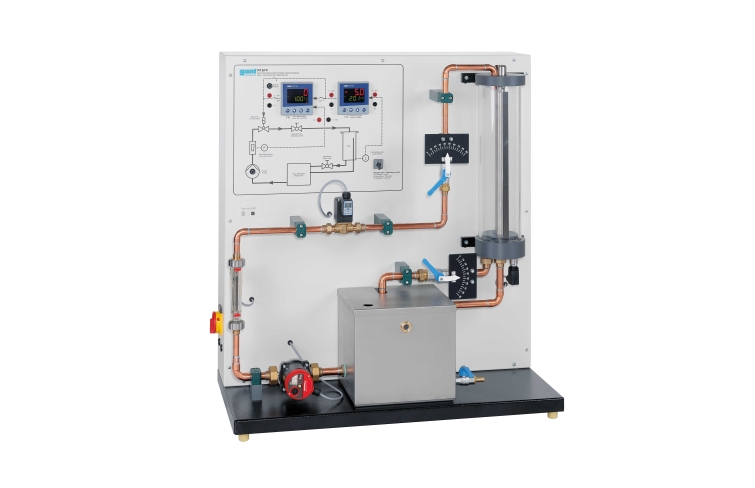

![](/images/datasheet/1241/RT-674-Flow--level-control-demonstration-unit-products_list_small-gunt-1241-foto_totale.jpg)

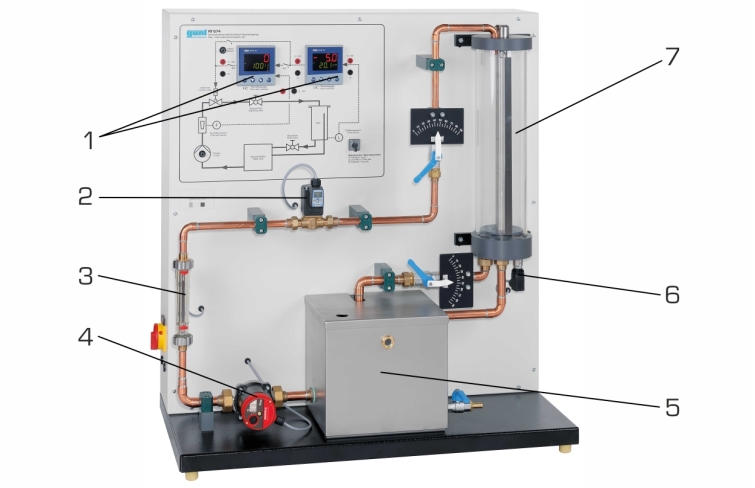

![1 ovládač, 2 regulačný ventil, 3 rotameter s elektrickým výstupom, 4 čerpadlá, 5 zásobná nádrž, 6 senzorov tlaku na meranie hladiny, 7 nádrž s prepadom](/images/datasheet/1241/RT-674-Flow--level-control-demonstration-unit-products_list_small-gunt-1241-zeichnung.jpg)

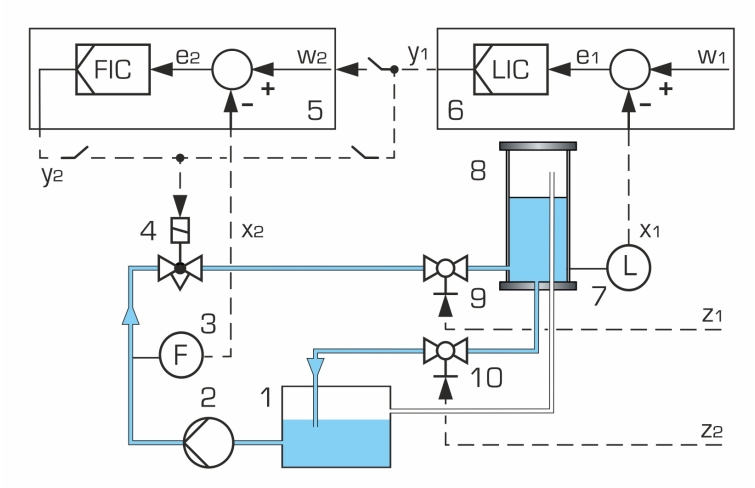

![1 zásobník, 2 čerpadlo, 3 merací prvok: snímač prietoku, 4 pohon: regulačný ventil, 5, 6 digitálnych priemyselných regulátorov, 7 merací prvok: tlakový snímač na meranie hladiny, 8 nádrž s riadením hladiny, 9, 10 generuje poruchové veličiny cez guľové ventily; x1 regulovaná veličina: hladina, x2 regulovaná veličina: prietok, y1, y2 regulovaná veličina: stupeň otvorenia regulačného ventilu, z1, z2 poruchová veličina: stupeň otvorenia guľových ventilov, w1, w2 referenčná veličina: vstupné hodnoty, e1, e2 regulačná odchýlka, prietok F, hladina L](/images/datasheet/1241/RT-674-Flow--level-control-demonstration-unit-products_list_small-gunt-1241-zeichnung_einzelheit_1.jpg)

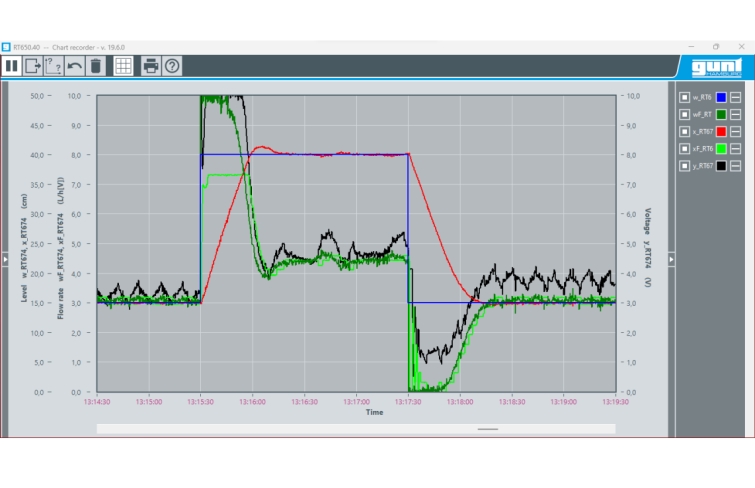

![Snímka obrazovky voliteľného softvéru kontroly a riadenia RT 650.40](/images/datasheet/1241/RT-674-Flow--level-control-demonstration-unit-products_list_small-gunt-1241-zeichnung_einzelheit_2.png)
