RT 644 Demonštračná jednotka: ovládanie teploty

experimentálny úvod do riadiacej techniky na príklade regulácie teploty
konštrukcia systému s komponentmi bežne používanými v priemysle
digitálny ovládač s voľne voliteľnými parametrami: P, I, D a všetky kombinácie
voliteľný softvér I&C RT 650.40 cez USB

základy riadiaceho inžinierstva
najnovšie komponenty priemyselnej riadiacej techniky: ovládače, prevodníky, akčné členy
obsluha a nastavenie parametrov multifunkčného digitálneho regulátora: napr. nastavenie parametrov ako P, PI a PID regulátor
skúmanie rušenia a kontrolná odozva
vplyv rôznych parametrov regulátora na stabilitu a kvalitu regulácie
skúmanie vlastností otvorenej a uzavretej regulačnej slučky
spracovanie procesných premenných pomocou externého zariadenia, napr. plotra alebo osciloskopu

spolu s príslušenstvom RT 650.40 : oboznámenie sa so softvérom SKR a jeho používanie

1 experimentálna jednotka
1 sada laboratórnych káblov
1 sada inštruktážneho materiálu

voliteľné

Softvér kontroly a kontroly RT 650.40 pre sériu RT 614 - RT 674
WP 300.09 Laboratórny vozík

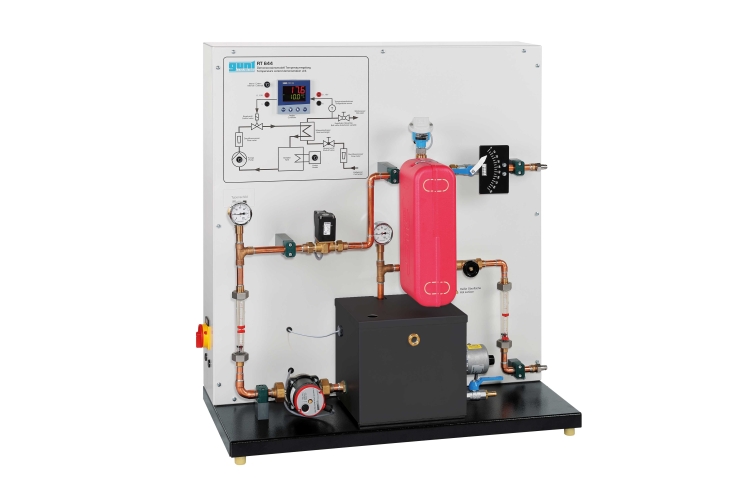

Táto experimentálna jednotka poskytuje komplexný experimentálny úvod do základov regulačnej techniky na príklade regulácie teploty.

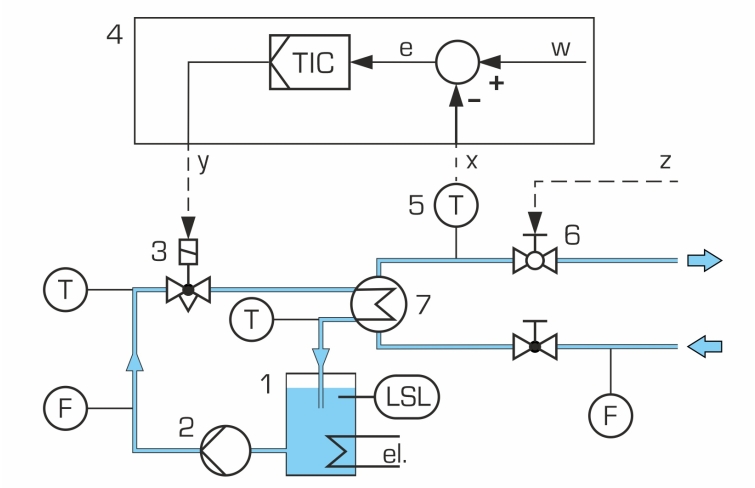

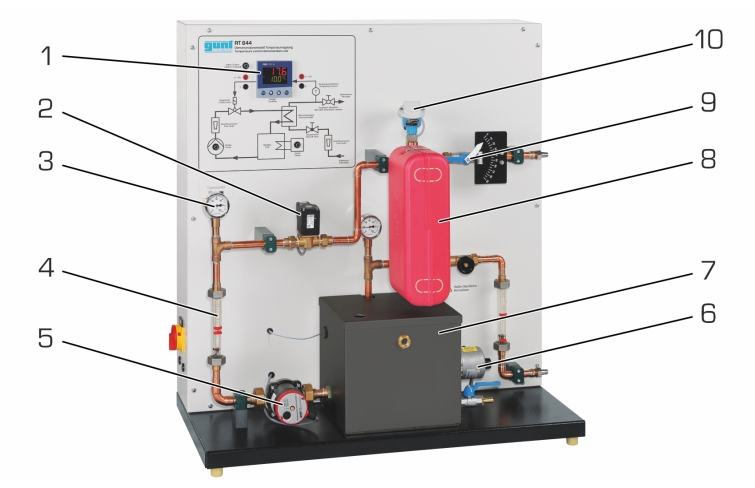

Všetky komponenty sú prehľadne rozložené na zvislom prednom paneli. Veľkoformátová schéma procesu poskytuje pomôcku na pochopenie. Systém obsahuje dva vodné okruhy. V sekundárnom okruhu sa čerstvá voda ohrieva výmenníkom tepla. Teplota je meraná snímačom teploty na výstupe čerstvej vody. Výstupná teplota čerstvej vody je riadená prietokom teplej vody v primárnom okruhu. Primárny okruh obsahuje elektricky vyhrievanú nádrž, čerpadlo a elektromagnetický proporcionálny ventil ako pohon.

Oba okruhy obsahujú rotametre. Použitý regulátor je najmodernejší digitálny priemyselný regulátor. Guľový ventil v sekundárnom okruhu umožňuje generovanie definovaných rušivých premenných. Riadená premenná X a ovládacia premenná Y môžu byť odpočúvané ako analógové signály na laboratórnych konektoroch. To umožňuje pripojenie externého záznamového zariadenia, ako je ploter alebo osciloskop.

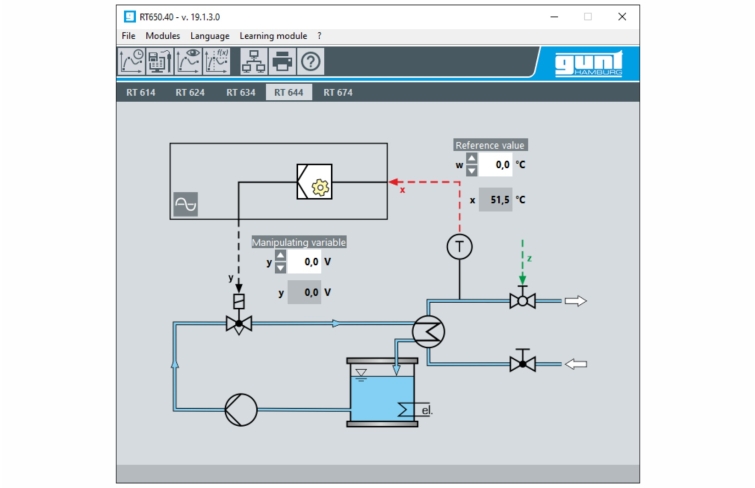

Ako príslušenstvo je k dispozícii prístrojový a riadiaci softvér ( RT 650.40 ) s modulom rozhrania ( USB ). To umožňuje reprezentovať kľúčové procesné premenné a vykonávať riadiace funkcie.

Objednávacie číslo: 080.64400

Špecifikácia

experimentálna jednotka pre experimenty riadiacej techniky
regulácia teploty s doskovým výmenníkom a 2 vodnými okruhmi
primárny okruh s elektricky vyhrievanou nádržou, čerpadlom, regulačným ventilom, rotametrom a ochranou proti nedostatku vody
sekundárny okruh s prípojkou čerstvej vody, prevodník teploty, rotameter
guľový ventil na generovanie rušivých premenných v okruhu čerstvej vody
doskový výmenník tepla, 30 platní
regulačný ventil: elektromagnetický proporcionálny ventil
digitálny priemyselný regulátor, voľne parametrizovateľný
veľká schéma procesu na prednom paneli
procesné premenné X a Y prístupné ako analógové signály cez laboratórne konektory

Technické dáta

Nádrž

nehrdzavejúca oceľ
kapacita: 15L

Ohrievač

výkon: 2kW
termostat: 20…80°C

Čerpadlo, 3-stupňové

max. prietok: 70L/min
max. výška hlavy: 5,5m

Teplotný snímač: Pt100: -50…400°C
2x číselníkový teplomer (bimetalový typ): 0…80°C
2x otáčkomer: 30…320L/h
Elektromagnetický proporcionálny ventil: Kvs: 0,8m ³ /h
Digitálny regulátor, môže byť parametrizovaný ako P, PI alebo PID regulátor
Procesné premenné ako analógové signály: 0…10V
Pripojenie externých záznamových zariadení (napr. osciloskop, linkový záznamník) cez laboratórne konektory

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza
UL/CSA voliteľné
