RT 453 Ovládanie tlaku
- digitálne riadenie tlaku cez PLC
- integrovaná dotyková obrazovka alebo PC so softvérom GUNT ako HMI
- sieťový softvér GUNT so zberom údajov pre diaľkové vzdelávanie
- použitie inteligentných snímačov, konfigurácia cez PLC : zmena, uloženie a prenos parametrov počas prevádzky
- návrh a funkcia systému riadenia tlaku
- skúmať vlastnosti otvorených a uzavretých slučiek
- kontrola odozvy v
- Riadený systém 1. rádu
- Riadený systém 2. rádu
- skúmať rušenie a odozvu referenčnej premennej
- manipulačné obmedzenie premennej a vplyv na riadiaci systém
- vyhľadávanie porúch (simulácia poruchy cez PLC )
- oboznámenie sa s komponentmi priemyselnej riadiacej techniky:
Siemens PLC ako digitálny ovládač,
inteligentné snímače tlaku s rozhraním IO-Link ako merací prvok,
elektropneumatický regulačný ventil s regulátorom polohy ako pohonom
- oboznámenie sa s IO-Link ako komunikačným rozhraním pre inteligentné senzory
- štandardizovanú, otvorenú technológiu
- bezporuchový prenos nameraných hodnôt
- výmena konfiguračných údajov
- dizajn systému (IO-Link zariadenie, IO-Link master, PLC )
tréner, 1 softvér GUNT , 1 sada príslušenstva, 1 sada inštruktážneho materiálu
voliteľné
ako doplnok na rozšírenie učebných cieľov
MT 101 Montážny cvik: pneumaticky poháňaný regulačný ventil
alebo
MT 102 Montážny cvik: elektricky poháňaný regulačný ventil
Séria RT 451 – 455 je skonštruovaná výhradne z priemyselných komponentov, aby bolo možné prakticky vyučovať riadiacu techniku. Využitie inteligentných senzorov kladie základy pre aplikácie Industry 4.0. Inteligentné snímače zabezpečujú okrem zachytávania nameraných hodnôt aj spracovanie signálu vďaka integrovanej vyhodnocovacej elektronike. Okrem procesných dát je možné vymieňať aj konfiguračné, diagnostické alebo štatistické dáta. V praxi to napríklad urýchľuje zmenu výrobných liniek alebo umožňuje prediktívnu údržbu.
Trenažér RT 453 má všetky komponenty potrebné pre otvorenú a uzavretú riadiacu slučku. Ako riadený systém sú k dispozícii dve sériovo zapojené tlakové nádoby, ktoré sú navzájom prepojené cez motorický ventil. Tlak vzduchu je riadený v riadenom systéme prvého rádu (1 nádoba) alebo druhého rádu (2 nádoby v sérii). Ako meracie prvky je v každej z dvoch tlakových nádob inštalovaný inteligentný snímač tlaku. Tlak slúži ako riadená veličina. Pohon je elektropneumatický regulačný ventil s regulátorom polohy, ktorý je namontovaný v prívodnom potrubí stlačeného vzduchu. Pomocou ventilov možno generovať definované poruchové premenné.
Inteligentné tlakové snímače majú rozhranie IO-Link pre nerušený prenos nameraných hodnôt a výmenu konfiguračných údajov.
Trenažér je ovládaný a ovládaný pomocou integrovaného PLC a dotykovej obrazovky alebo cez softvér GUNT (vyžaduje sa externé PC). Riadiaca odozva sa zobrazuje vo forme časovej funkcie. Sieťový softvér umožňuje sledovať a analyzovať experimenty na ľubovoľnom počte pracovných staníc cez LAN /WLAN pripojenie k lokálnej sieti.
Objednávacie číslo: 080.45300
Špecifikácia
- proces riadenia tlaku so štandardnými priemyselnými komponentmi a inteligentnými senzormi
- digitálne riadenie cez PLC , regulátor môže byť parametrizovaný ako P, PI alebo PID regulátor
- riadený systém: 2 tlakové nádoby s poistným ventilom a manometrom pre priame sledovanie tlakov v nádobe
- skúmanie riadeného systému prvého rádu (1 nádoba) alebo druhého rádu (2 nádoby zapojené do série).
- merací prvok: inteligentné snímače tlaku s rozhraním IO-Link pre bezporuchový prenos nameraných hodnôt a výmenu konfiguračných údajov
- inteligentné snímače tlaku konfigurované cez PLC
- pohon: elektropneumatický regulačný ventil s regulátorom polohy
- generovať poruchové premenné cez motorizované ventily, prevádzka cez PLC
- vzdialené učenie: sledujte a analyzujte experimenty na ľubovoľnom počte pracovných staníc s pripojením LAN /WLAN cez sieťový softvér GUNT
- Softvér GUNT na zber dát cez LAN pod Windows 10
- multimediálne inštruktážne materiály online v GUNT Media Center
Technické dáta
2 tlakové nádoby
- objem: 10L každý
- max. tlak: 10 bar
PLC
- typ: Siemens SIMATIC S7-1200
- moduly: kompaktný CPU (8 DI, 6 DO, 2 AI), signálna doska (1 AO), analógový I/O modul (4 AI, 2 AO), IO-Link master
2 inteligentné snímače tlaku
- princíp merania: keramicko-kapacitný
- komunikačné rozhranie: IO-Link
Pneumaticky ovládaný regulačný ventil DN 15
- K vs hodnota: 0,25
- nominálny zdvih: 15 mm
Meracie rozsahy
- tlak: 4x 0…10 bar
- stupeň otvorenia: 3x 0…100%
230V, 50Hz, 1 fáza; 230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza; UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 2030x790x1987 mm
Hmotnosť: cca. 203 kg
Vyžaduje sa pre prevádzku
pripojenie stlačeného vzduchu: 7…10 bar
Odporúča sa PC s Windows
Objednávacie číslo: 080.45300
![RT 451 – RT 455 Prehľad zariadenia](/images/wissen_thumbs/509_en-GB.jpg)
![Vzdialené vzdelávanie – Softvér schopný siete: pripojenie pre zariadenia s portom LAN](/images/wissen_thumbs/525_en-GB.jpg)
![Riadiaca technika od základnej po pokročilú](/images/wissen_thumbs/507_en-GB.jpg)

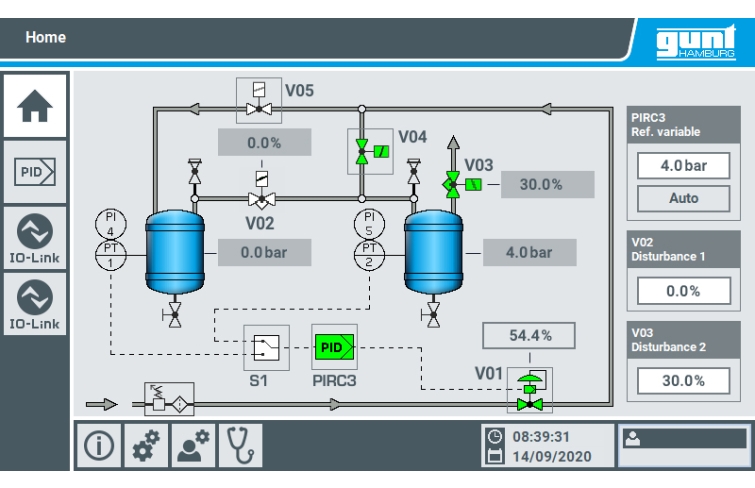

![Snímka obrazovky PLC: úvodná stránka so schémou procesu a všetkými najnovšími nameranými hodnotami](/images/datasheet/1748/RT-453-Pressure-control-products_list_small-gunt-1748-add_1.jpg)

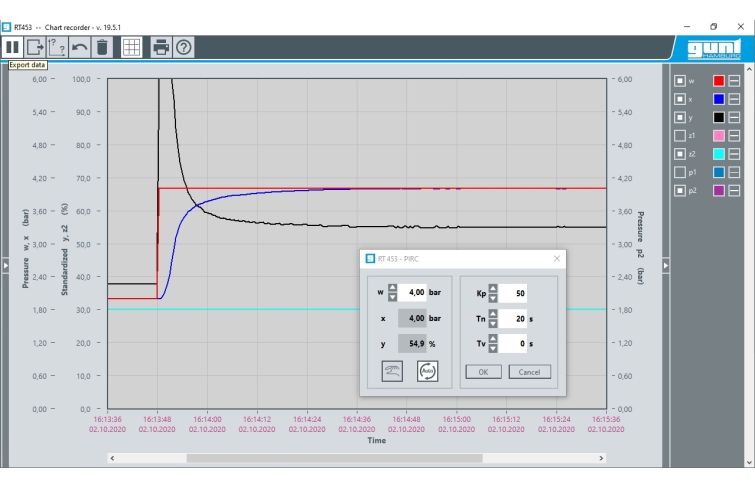

![Snímka obrazovky softvéru: riadenie tlaku s PI regulátorom, riadený systém 1. rádu, krok referenčnej premennej](/images/datasheet/1748/RT-453-Pressure-control-products_list_small-gunt-1748-add_2.jpg)

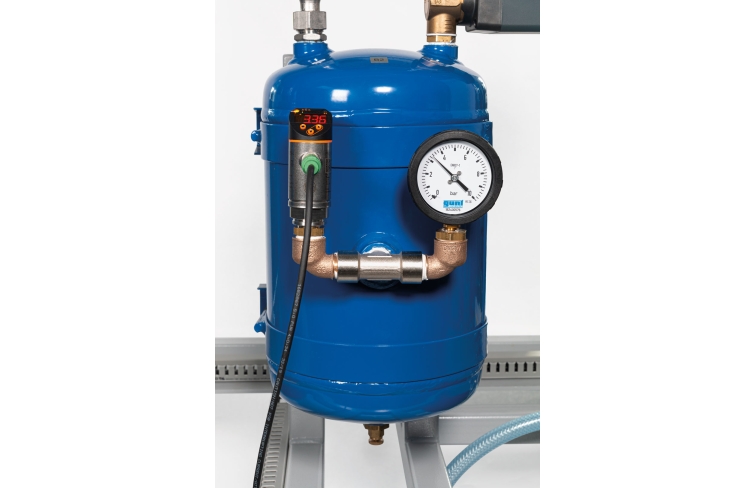

![Tlaková nádoba s inteligentným snímačom tlaku a manometrom](/images/datasheet/1748/RT-453-Pressure-control-products_list_small-gunt-1748-add_3.jpg)

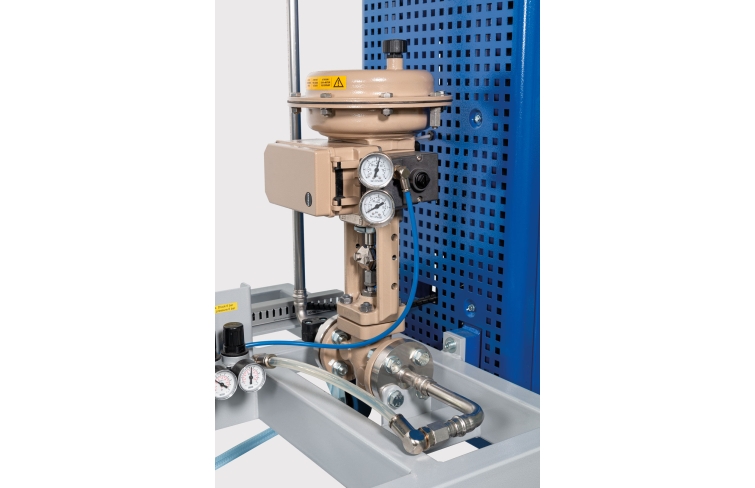

![Elektropneumatický regulačný ventil s polohovačom](/images/datasheet/1748/RT-453-Pressure-control-products_list_small-gunt-1748-add_4.jpg)
![MT 101 Montážne cvičenie: pneumaticky poháňaný regulačný ventil](/images/datasheet/1748/RT-453-MT-101-Assembly-exercise-pneumatically-driven-control-valve-products_list_small-gunt-1748-foto_totale.jpg)
![MT 102 Montážne cvičenie: elektricky poháňaný regulačný ventil](/images/datasheet/1748/RT-453-MT-102-Assembly-exercise-electrically-driven-control-valve-products_list_small-gunt-1748-foto_totale.jpg)

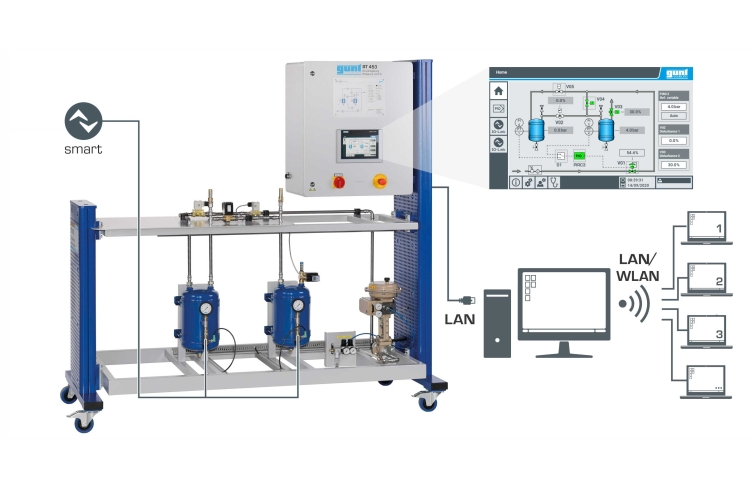

![Ovládanie a ovládanie cez dotykovú obrazovku alebo PC so softvérom GUNT. Pozorovanie a analýza experimentov na ľubovoľnom počte pracovných staníc cez LAN/WLAN.](/images/datasheet/1748/RT-453-Pressure-control-products_list_small-gunt-1748-foto_totale.jpg)

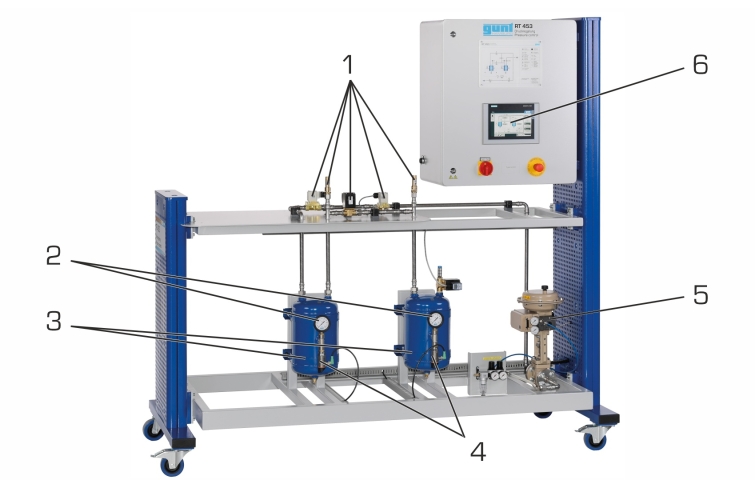

![1 rôzne ventily, 2 manometer, 3 tlaková nádoba, 4 inteligentný tlakový senzor, 5 regulačný ventil, 6 dotyková obrazovka](/images/datasheet/1748/RT-453-Pressure-control-products_list_small-gunt-1748-zeichnung.jpg)

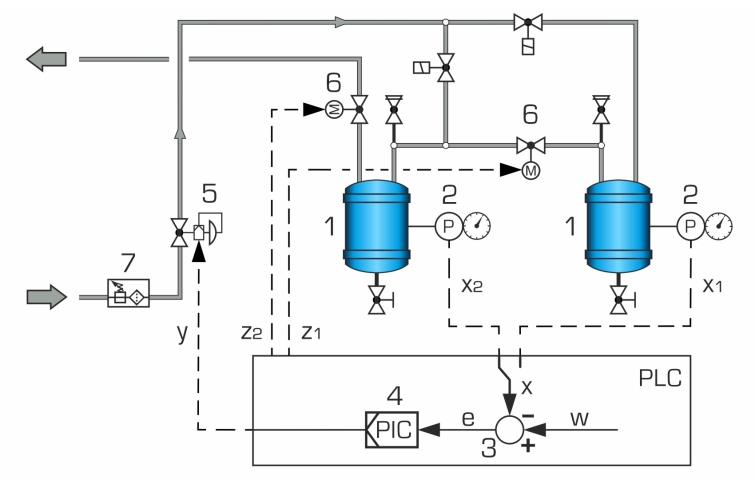

![1 riadený systém: tlaková nádoba, 2 merací prvok: inteligentný snímač tlaku, 3 komparátor: súčasť PLC, 4 digitálny ovládač integrovaný do PLC, 5 aktuátor: regulačný ventil, 6 generovanie poruchových premenných pomocou motorických ventilov, 7 jednotka údržby x riadená veličina : tlak, y ovládaná veličina: stupeň otvorenia regulačného ventilu, ktorý priamo ovplyvňuje prívod stlačeného vzduchu, z1,z2 poruchové veličiny: stupeň otvorenia motorických ventilov, w referenčná veličina: vstupné hodnoty, e regulačná odchýlka, P tlak](/images/datasheet/1748/RT-453-Pressure-control-products_list_small-gunt-1748-zeichnung_einzelheit_1.jpg)

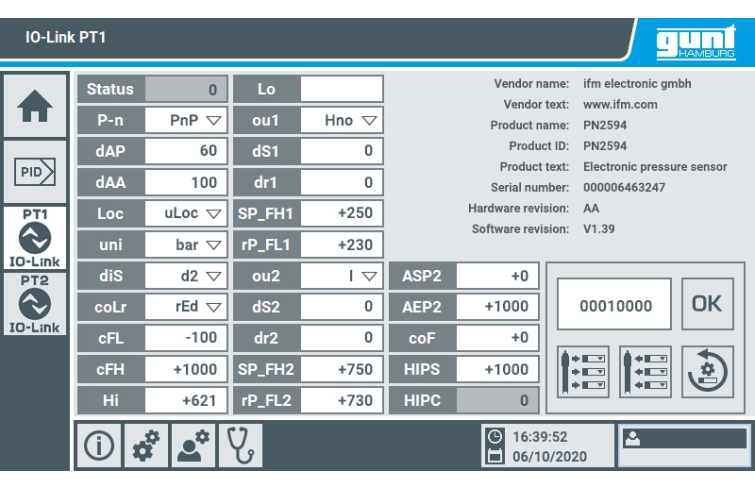

![Snímka obrazovky z PLC: konfigurácia inteligentného snímača tlaku cez IO-Link](/images/datasheet/1748/RT-453-Pressure-control-products_list_small-gunt-1748-zeichnung_einzelheit_2.jpg)
