RT 451 Ovládanie výšky hladiny
- digitálne riadenie hladiny cez PLC
- integrovaná dotyková obrazovka alebo PC so softvérom GUNT ako HMI
- sieťový softvér GUNT so zberom údajov pre diaľkové vzdelávanie
- použitie inteligentných snímačov, konfigurácia cez PLC : zmena, uloženie a prenos parametrov počas prevádzky
- návrh a funkcia systému riadenia úrovne
- skúmať vlastnosti otvorených a uzavretých slučiek
- skúmať rušenie a odozvu referenčnej premennej
- manipulačné obmedzenie premennej a vplyv na riadiaci systém
- vyhľadávanie porúch (simulácia poruchy cez PLC )
- oboznámenie sa s komponentmi priemyselnej riadiacej techniky:
Siemens PLC ako digitálny ovládač,
inteligentný snímač hladiny s rozhraním IO-Link ako merací prvok,
elektropneumatický regulačný ventil s regulátorom polohy ako pohonom - spolu s RT 452: preskúmajte kaskádové riadenie hladiny a prietoku
- oboznámenie sa s IO-Link ako komunikačným rozhraním pre inteligentné senzory
- štandardizovanú, otvorenú technológiu
- bezporuchový prenos nameranej hodnoty
- výmena konfiguračných údajov
- návrh systému (IO-Link zariadenie, IO-Link master, PLC )
tréner, 1 softvér GUNT , 1 sada príslušenstva, 1 sada inštruktážneho materiálu
voliteľné
ako doplnok na rozšírenie učebných cieľov
MT 101 Montážny cvik: pneumaticky poháňaný regulačný ventil
alebo
MT 102 Montážny cvik: elektricky poháňaný regulačný ventil
Séria RT 451 – 455 je skonštruovaná výhradne z priemyselných komponentov s cieľom praktického vyučovania riadiacej techniky. Využitie inteligentných senzorov kladie základy pre aplikácie Industry 4.0. Inteligentné snímače zabezpečujú okrem zachytávania nameraných hodnôt aj spracovanie signálu vďaka integrovanej vyhodnocovacej elektronike. Okrem procesných dát je možné vymieňať aj konfiguračné, diagnostické alebo štatistické dáta. V praxi to napríklad urýchľuje zmenu výrobných liniek alebo umožňuje prediktívnu údržbu.
Trenažér RT 451 má všetky komponenty potrebné pre otvorenú a uzavretú riadiacu slučku. Riadený systém predstavuje priehľadnú nádrž. Ten je napájaný vodou zo zásobnej nádrže cez čerpadlo. Meracím prvkom v nádrži je inteligentný snímač hladiny, ktorý zisťuje hladinu ako riadenú veličinu. V prívodnom potrubí do nádrže je ako pohon inštalovaný elektropneumatický regulačný ventil s polohovadlom. Toto je vybavené obtokom. Definované poruchové veličiny je možné generovať prostredníctvom proporcionálneho ventilu s motorickým pohonom na výstupe nádrže.
Hladinu zisťuje inteligentný snímač hladiny pomocou elektromagnetických impulzov (princíp riadenej mikrovlnky). Snímač má rozhranie IO-Link pre nerušený prenos nameraných hodnôt a výmenu konfiguračných údajov.
Pre ďalšie experimenty je možné spolu s RT 452 nastaviť kaskádový riadiaci systém.
Trenažér je ovládaný a ovládaný pomocou integrovaného PLC a dotykovej obrazovky alebo cez softvér GUNT (vyžaduje sa externé PC). Riadiaca odozva sa zobrazuje vo forme časovej funkcie. Sieťový softvér umožňuje sledovať a analyzovať experimenty na ľubovoľnom počte pracovných staníc cez LAN /WLAN pripojenie k lokálnej sieti.
Objednávacie číslo: 080.45100
Špecifikácia
- proces riadenia úrovne so štandardnými priemyselnými komponentmi a technológiou inteligentných senzorov
- digitálne riadenie cez PLC , regulátor môže byť parametrizovaný ako P, PI alebo PID regulátor
- riadený systém: priehľadná nádrž s prepadom a vodným kameňom
- merací prvok: inteligentný snímač hladiny s rozhraním IO-Link pre nerušený prenos nameraných hodnôt a výmenu konfiguračných údajov, meranie na princípe riadenej mikrovlnky
- inteligentný snímač hladiny nakonfigurovaný cez PLC
- pohon: elektropneumatický regulačný ventil s regulátorom polohy
- generovanie poruchových premenných cez proporcionálny ventil s motorovým pohonom, prevádzka cez PLC
- uzavretý vodný okruh
- vzdialené učenie: sledujte a analyzujte experimenty na ľubovoľnom počte pracovných staníc s pripojením LAN /WLAN cez sieťový softvér GUNT
- Softvér GUNT na zber dát cez LAN pod Windows 10
- multimediálne inštruktážne materiály online v GUNT Media Center
Technické dáta
Priehľadná nádrž: 4,5 l
PLC
- typ: Siemens SIMATIC S7-1200
- moduly: kompaktný CPU (8 DI, 6 DO, 2 AI), analógový I/O modul (4 AI, 2 AO), IO-Link master
Inteligentný snímač hladiny
- komunikačné rozhranie: IO-Link
- dĺžka sondy: 700 mm
Pneumaticky ovládaný regulačný ventil DN 25
- K vs hodnota: 4,0
- nominálny zdvih: 15 mm
Pumpa
- max. prietok: 4,5 m 3 /h
- max. výška hlavy: 12,3 m
Zásobník: 50L
Meracie rozsahy
- tlak: 0…2,5 bar
- úroveň: 30…600 mm
- stupeň otvorenia: 2x 0…100%
230V, 50Hz, 1 fáza; 230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza; UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 2030x790x1987 mm
Hmotnosť: cca. 205 kg
Vyžaduje sa pre prevádzku
pripojenie stlačeného vzduchu: 4…10 bar
Odporúča sa PC s Windows
Objednávacie číslo: 080.45100
![RT 451 – RT 455 Prehľad zariadenia](/images/wissen_thumbs/509_en-GB.jpg)
![Vzdialené vzdelávanie – Softvér schopný siete: pripojenie pre zariadenia s portom LAN](/images/wissen_thumbs/525_en-GB.jpg)
![Riadiaca technika od základnej po pokročilú](/images/wissen_thumbs/507_en-GB.jpg)

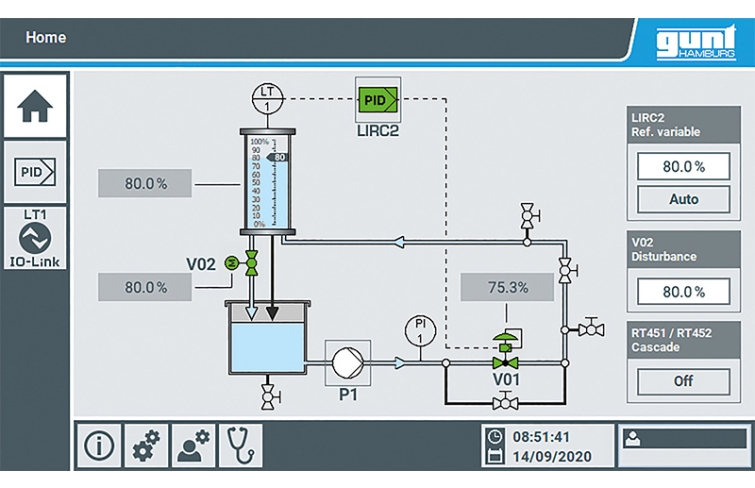

![Snímka obrazovky PLC: úvodná stránka so schémou procesu a všetkými najnovšími nameranými hodnotami](/images/datasheet/1746/RT-451-Level-control-products_list_small-gunt-1746-add_1.jpg)

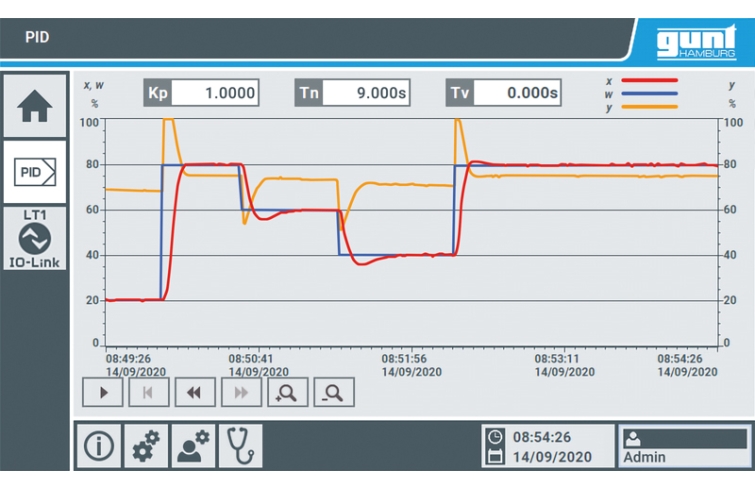

![Snímka obrazovky PLC: parametrizujte ovládač, zobrazte časové funkcie](/images/datasheet/1746/RT-451-Level-control-products_list_small-gunt-1746-add_2.jpg)

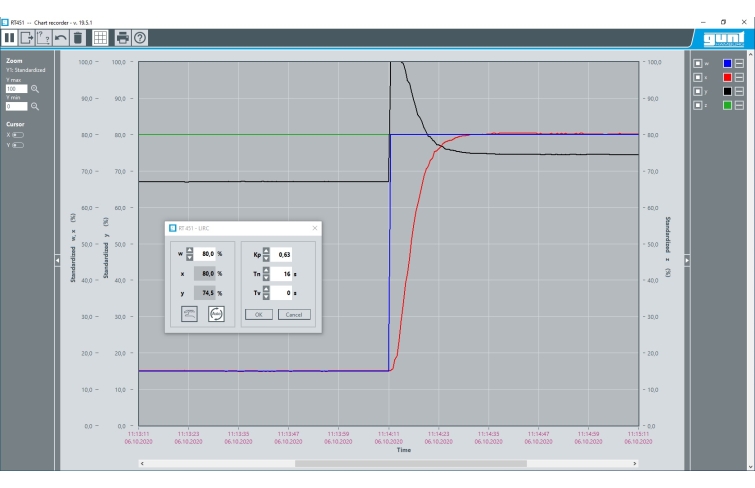

![Snímka obrazovky softvéru: ovládanie hladiny s PI regulátorom, krok referenčnej premennej](/images/datasheet/1746/RT-451-Level-control-products_list_small-gunt-1746-add_3.jpg)

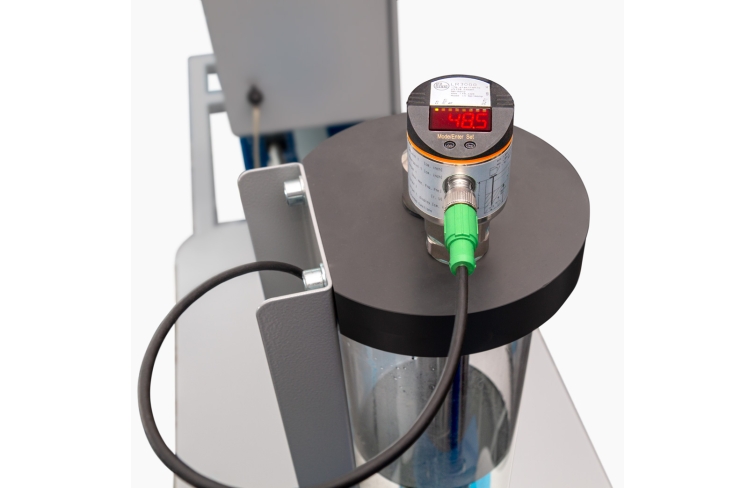

![Inteligentný snímač hladiny s displejom](/images/datasheet/1746/RT-451-Level-control-products_list_small-gunt-1746-add_4.jpg)
![Priehľadná nádrž s vodným kameňom](/images/datasheet/1746/RT-451-Level-control-products_list_small-gunt-1746-gal_1.jpg)
![Elektropneumatický regulačný ventil s polohovačom](/images/datasheet/1746/RT-451-Level-control-products_list_small-gunt-1746-gal_2.jpg)
![MT 101 Montážne cvičenie: pneumaticky poháňaný regulačný ventil](/images/datasheet/1746/RT-451-MT-101-Assembly-exercise-pneumatically-driven-control-valve-products_list_small-gunt-1746-foto_totale.jpg)
![MT 102 Montážne cvičenie: elektricky poháňaný regulačný ventil](/images/datasheet/1746/RT-451-MT-102-Assembly-exercise-electrically-driven-control-valve-products_list_small-gunt-1746-foto_totale.jpg)

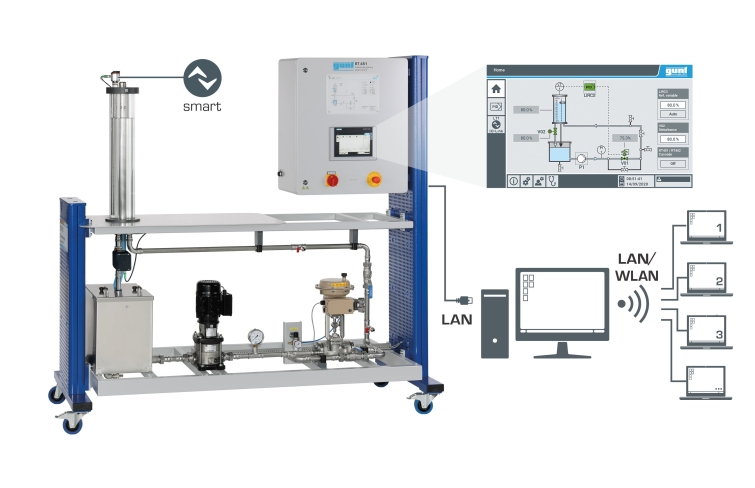

![Ovládanie a ovládanie cez dotykovú obrazovku alebo PC so softvérom GUNT. Pozorovanie a analýza experimentov na ľubovoľnom počte pracovných staníc cez LAN/WLAN.](/images/datasheet/1746/RT-451-Level-control-products_list_small-gunt-1746-foto_totale.jpg)

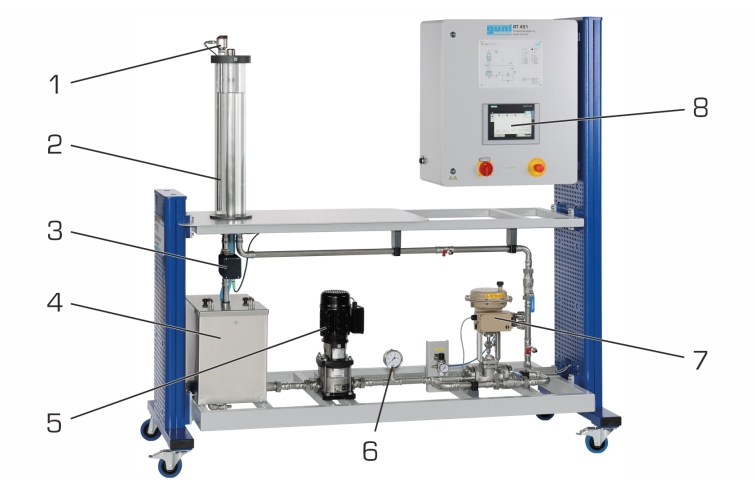

![1 inteligentný snímač hladiny, 2 priehľadné nádrže, 3 proporcionálne ventily s motorovým pohonom, 4 zásobníky, 5 čerpadiel, 6 manometrov, 7 regulačných ventilov, 8 dotykových obrazoviek](/images/datasheet/1746/RT-451-Level-control-products_list_small-gunt-1746-zeichnung.jpg)

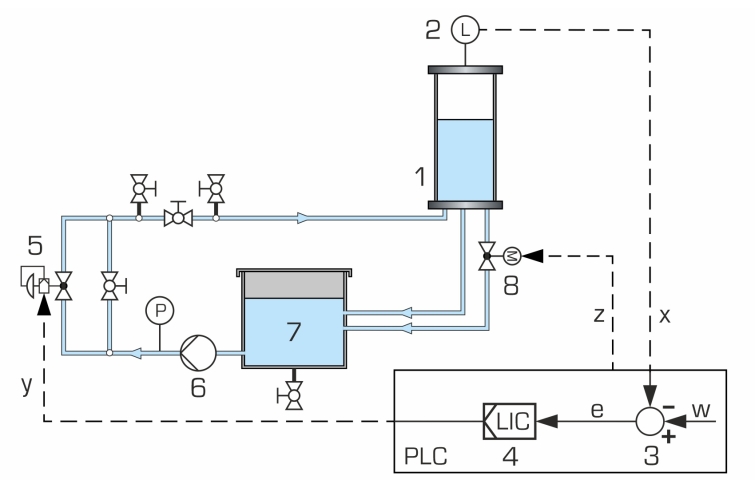

![1 riadený systém: nádrž, 2 merací prvok: inteligentný snímač hladiny, 3 komparátor: súčasť PLC, 4 digitálny ovládač integrovaný do PLC, 5 pohon: regulačný ventil, 6 čerpadlo, 7 zásobník, 8 generuje poruchové veličiny cez proporcionálny ventil s motorový pohon na výstupe z nádrže x riadená veličina: hladina, y ovládaná veličina: stupeň otvorenia regulačného ventilu, ktorý priamo ovplyvňuje prívod vody, z poruchová veličina: nastaviteľný odtok z nádrže, w referenčná veličina: vstupné hodnoty, e regulačná odchýlka, L hladina, tlak P](/images/datasheet/1746/RT-451-Level-control-products_list_small-gunt-1746-zeichnung_einzelheit_1.jpg)

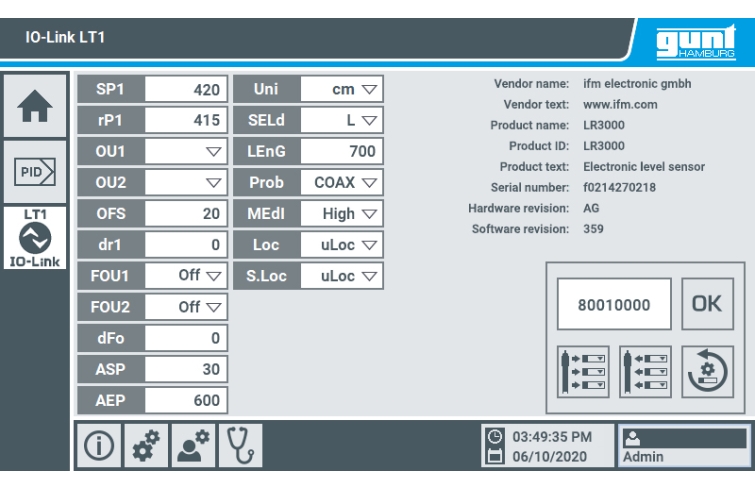

![Snímka obrazovky z PLC: konfigurácia inteligentného snímača hladiny cez IO-Link](/images/datasheet/1746/RT-451-Level-control-products_list_small-gunt-1746-zeichnung_einzelheit_2.jpg)
