HM 250.07 Bernoulliho princíp
- skúmanie statického, dynamického a celkového tlaku pozdĺž Venturiho trysky
- intuitívne vykonávanie experimentu prostredníctvom dotykovej obrazovky ( HMI )
- integrovaný router na obsluhu a ovládanie cez koncové zariadenie a na zrkadlenie obrazovky až na 10 koncových zariadeniach: PC, tablet, smartfón
- schopnosť siete: prístup k prebiehajúcim experimentom z externých pracovných staníc cez lokálnu sieť
- automatická identifikácia príslušenstva pomocou technológie RFID
- premena energie v divergentnom/konvergentnom toku
- zaznamenajte krivku tlaku vo Venturiho dýze
- určiť krivku rýchlosti vo Venturiho dýze
- kvalitatívne vyhodnotenie tlakových strát
- identifikovať vplyvy trysky a difúzora na stratu tlaku
- Softvér GUNT špeciálne prispôsobený použitému príslušenstvu
- vzdelávací modul s teoretickými základmi
- popis zariadenia
- riadená príprava experimentu
- vykonanie experimentu
- grafické znázornenie tlakových kriviek
- prenos dát cez USB pre všestranné externé využitie nameraných hodnôt a screenshotov napr. vyhodnotenie v Exceli
- k dispozícii rôzne užívateľské úrovne
1 experimentálna jednotka
1 sada inštruktážneho materiálu
požadovaný
HM 250 Základy mechaniky tekutín
voliteľné
HM 250,90 Laboratórny regál
Príslušenstvo HM 250.07 sa používa na skúmanie vzťahu medzi rýchlosťou prúdenia tekutiny a rôznymi tlakmi vo Venturiho dýze. Ak sa rýchlosť prúdenia tekutiny zvýši, napr. pri prechode cez trysku, statický tlak klesne. Ak sa rýchlosť zníži, statický tlak sa zvýši. Celkový tlak zostáva konštantný počas zmeny rýchlosti.
Venturiho dýza je vyrobená z priehľadného materiálu a je vybavená tlakovými prípojkami na meranie statického tlaku. Meria sa relatívne zvýšenie tlaku v porovnaní s najužším prierezom. Celkový tlak sa meria pomocou Pitotovej trubice, ktorá sa pohybuje v dýze pozdĺž prúdu. Dynamický tlak sa určí zo statického tlaku a celkového tlaku.
Je možné pozorovať polohu Pitotovej trubice v dýze. Otáčaním trysky sa mení smer prúdenia a tryska môže byť použitá ako difúzor. To umožňuje porovnanie strát prúdením medzi tryskou a difúzorom.
Príslušenstvo HM 250.07 sa jednoducho a bezpečne umiestni na pracovnú dosku základného modulu HM 250 . Pomocou technológie RFID sa príslušenstvo automaticky identifikuje, načíta sa príslušný softvér GUNT a vykoná sa automatická konfigurácia systému. Intuitívne používateľské rozhranie vedie experimentmi a zobrazuje namerané hodnoty graficky. Na sledovanie a vyhodnocovanie experimentov je možné súčasne použiť až 10 externých pracovných staníc pomocou lokálnej siete cez LAN pripojenie. Základný modul dodáva vodu a používa sa na meranie prietoku a tlaku. Meranie prietoku a tlaku sa tiež meria cez základný modul.
Objednávacie číslo: 070.25007
Špecifikácia
- oboznámenie sa s Bernoulliho zákonom
- transparentná Venturiho tryska s meracími bodmi na meranie statických tlakov
- porovnanie statických tlakov pred a za zúžením meraním na plochách prierezu rovnakej veľkosti
- axiálne pohyblivá Pitotova trubica na určenie celkového tlaku v rôznych bodoch Venturiho dýzy
- vstupný obrys s lineárnym nárastom tlaku po dĺžke
- automatická identifikácia príslušenstva pomocou technológie RFID a použitie príslušného softvéru GUNT
- vykonávanie experimentu a zobrazenie nameraných hodnôt prostredníctvom dotykovej obrazovky ( HMI )
- schopnosť siete: prístup k prebiehajúcim experimentom a ich výsledkom až z 10 externých pracovných staníc súčasne cez lokálnu sieť
- voda dodávaná cez základný modul HM 250
Technické dáta
Venturiho tryska, priehľadná
- prierez: 79…491 mm 2
- uhol otvorenia: 8°
- vstupný obrys s lineárnym nárastom tlaku po dĺžke
Tlakové pripojenia na Venturiho tryske
- merací bod pri Ø 25 mm
- merací bod pri Ø 13,2 mm
- merací bod pri Ø 11,1 mm
- merací bod pri Ø 10 mm (referenčný tlak)
- merací bod pri Ø 11,1 mm
- merací bod pri Ø 13,2 mm
- merací bod pri Ø 25 mm
Pitotova trubica
- pohyblivá plocha: 155 mm
- Vnútorný Ø: 1,1 mm
- Vonkajší Ø: 2 mm
Meracie rozsahy
- indikovaný rozsah merania tlak: 0…5500Pa
- indikovaný rozsah merania prietok: 0…13,5L/min
Rozmery a hmotnosť
DxŠxV: 650x260x180 mm
Hmotnosť: cca. 4,5 kg
Objednávacie číslo: 070.25007
![GUNT Fluid Line: prehľad webu](/images/wissen_thumbs/563_en-GB.jpg)
![Hydrodynamika](/images/wissen_thumbs/85_en-GB.jpg)
![HM 250 Základy mechaniky tekutín](/images/wissen_thumbs/495_en-GB.jpg)
![HM 250 GUNT Fluid Line: Softvér](/images/wissen_thumbs/496_en-GB.jpg)
![HM 250 Didaktický koncept](/images/wissen_thumbs/497_en-GB.jpg)
![Prehľad softvéru HM 250](/images/wissen_thumbs/499_en-GB.jpg)
![Prehľad zariadenia HM 250](/images/wissen_thumbs/498_en-GB.jpg)

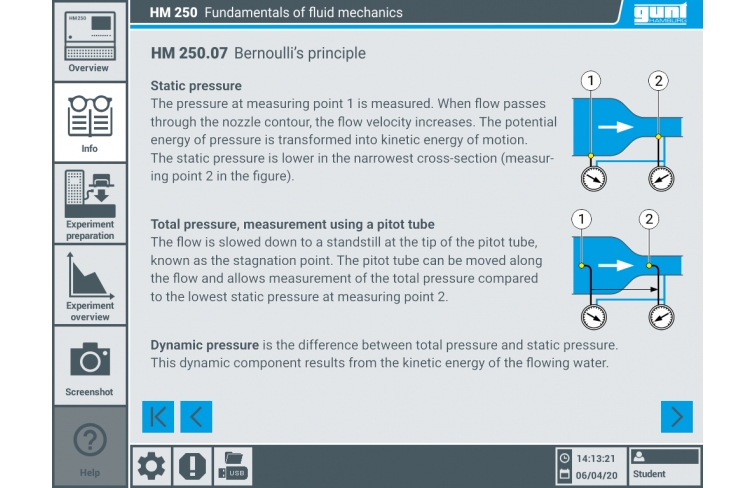

![Dotyková obrazovka: popis experimentu, teoretické základy](/images/datasheet/1685/HM-250.07-Bernoullis-principle-products_list_small-gunt-1685-add_1.png)

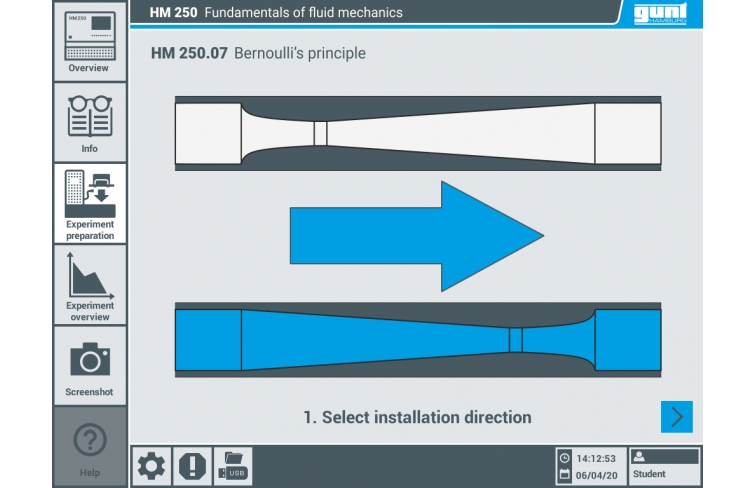

![Dotyková obrazovka: príprava experimentu](/images/datasheet/1685/HM-250.07-Bernoullis-principle-products_list_small-gunt-1685-add_2.png)

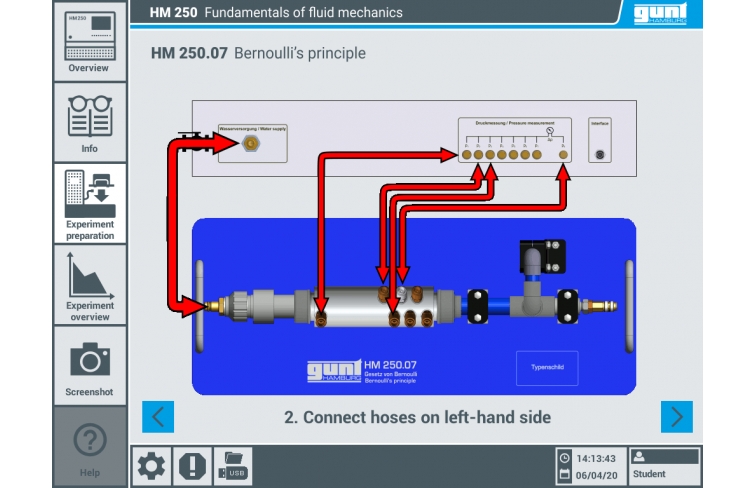

![Dotyková obrazovka: príprava experimentu](/images/datasheet/1685/HM-250.07-Bernoullis-principle-products_list_small-gunt-1685-add_3.png)

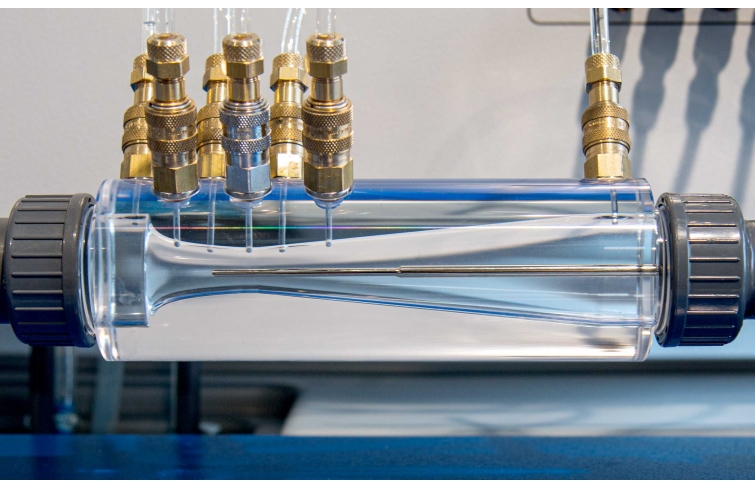

![Transparentná Venturiho tryska s tlakovými prípojkami a Pitotovou trubicou](/images/datasheet/1685/HM-250.07-Bernoullis-principle-products_list_small-gunt-1685-add_4.jpg)
![HM 250 Základy mechaniky tekutín](/images/datasheet/1685/HM-250.07-HM-250-Fundamentals-of-fluid-mechanics-products_list_small-gunt-1685-foto_totale.jpg)
![HM 250,90 Laboratórny regál](/images/datasheet/1685/HM-250.07-HM-250.90-Laboratory-shelf-products_list_small-gunt-1685-foto_totale.jpg)

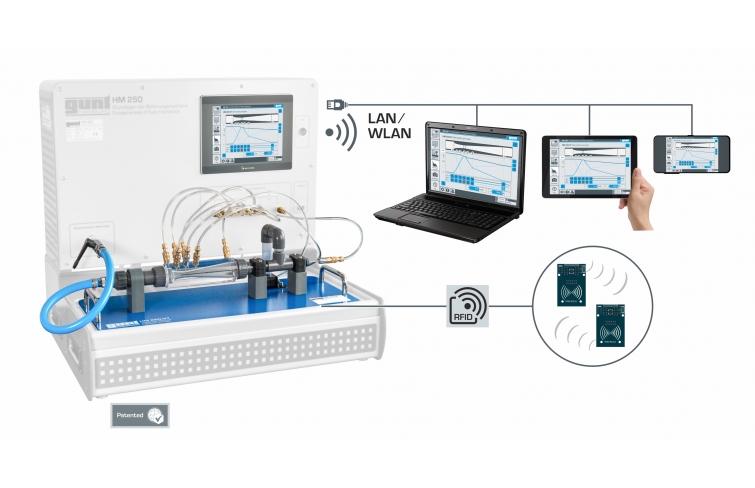

![Kompletné experimentálne nastavenie so základným modulom HM 250, zrkadlenie obrazovky je možné až na 10 koncových zariadeniach](/images/datasheet/1685/HM-250.07-Bernoullis-principle-products_list_small-gunt-1685-foto_totale.jpg)

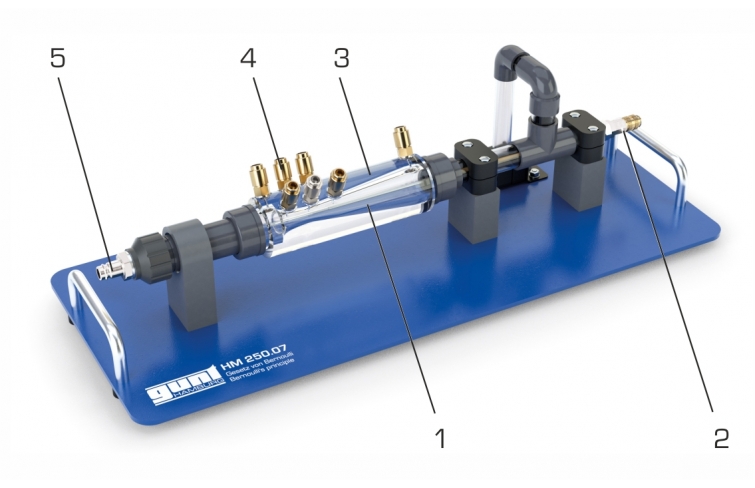

![1 Pitotova trubica, 2 prípojka Pitotovej trubice, 3 Venturiho dýza, 4 tlakové prípojky pre meracie body, 5 prívodov vody](/images/datasheet/1685/HM-250.07-Bernoullis-principle-products_list_small-gunt-1685-zeichnung.jpg)

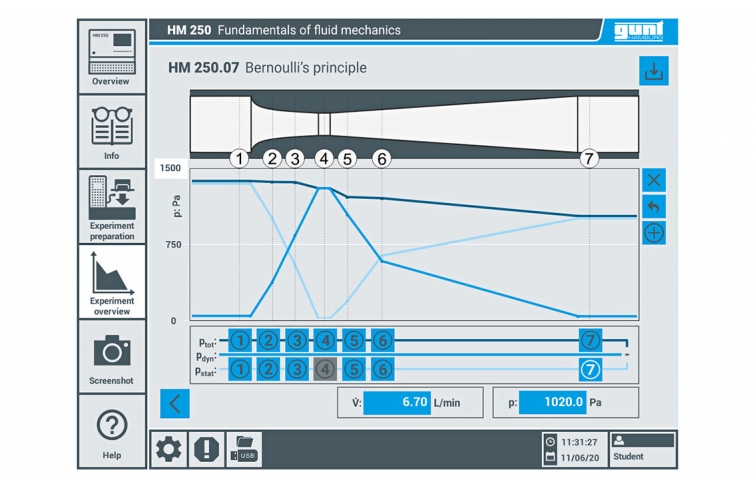

![Intuitívne užívateľské rozhranie na dotykovej obrazovke HM 250: meranie tlaku v 7 meracích bodoch (1x referenčný tlak) a grafické zobrazenie nameraných hodnôt, krivka tlaku vo Venturiho dýze](/images/datasheet/1685/HM-250.07-Bernoullis-principle-products_list_small-gunt-1685-zeichnung_einzelheit_1.jpg)

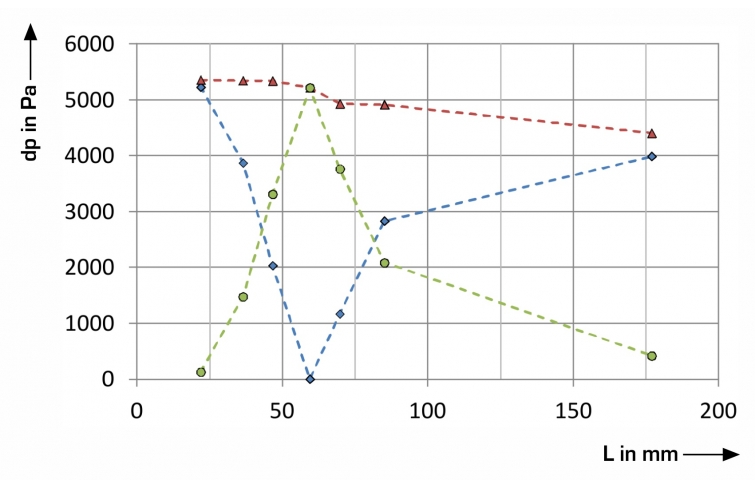

![Krivka tlaku pozdĺž Venturiho trysky modrá: statický tlak, zelená: dynamický tlak, červená: celkový tlak](/images/datasheet/1685/HM-250.07-Bernoullis-principle-products_list_small-gunt-1685-zeichnung_einzelheit_2.jpg)
