HM 250.04 Rovnica spojitosti
- skúmať prietoky v rôznych prierezových oblastiach
- intuitívne vykonávanie experimentu prostredníctvom dotykovej obrazovky ( HMI )
- integrovaný router na obsluhu a ovládanie cez koncové zariadenie a na zrkadlenie obrazovky až na 10 koncových zariadeniach: PC, tablet, smartfón
- schopnosť siete: prístup k prebiehajúcim experimentom z externých pracovných staníc cez lokálnu sieť
- automatická identifikácia príslušenstva pomocou technológie RFID
- skúmanie rovnice kontinuity
- demonštrácia zachovania hmoty
- identifikácia ovplyvňujúcich premenných
- prierezová prietoková plocha
- stúpanie obežných kolies
- ložiskové trenie
- rovnomernosť toku
- Softvér GUNT špeciálne prispôsobený použitému príslušenstvu
- vzdelávací modul s teoretickými základmi
- popis zariadenia
- riadená príprava experimentu
- vykonanie experimentu
- grafické znázornenie prietokov v rôznych prierezoch
- prenos dát cez USB pre všestranné externé využitie nameraných hodnôt a screenshotov napr. vyhodnotenie v Exceli
- k dispozícii rôzne užívateľské úrovne
1 experimentálna jednotka
1 sada inštruktážneho materiálu
požadovaný
HM 250 Základy mechaniky tekutín
voliteľné
HM 250,90 Laboratórny regál
V rovnici kontinuity sa analyzuje vzťah medzi prierezovou plochou prúdenia a rýchlosťou prúdenia. Tieto fyzikálne zákony sú základom mechaniky tekutín.
HM 250.04 pozostáva z priehľadnej rúrkovej časti so zmenou prierezu. Na meranie rýchlostí prúdenia v dvoch rôznych prierezoch potrubia obsahuje časť potrubia dve obežné kolesá s rovnakým stúpaním. V experimente sa obežné kolesá otáčajú prúdiacou vodou. Zmena plochy prierezu v časti potrubia vedie k zmene rýchlosti prúdenia. Rýchlosť obežných kolies je úmerná rýchlosti prúdenia. Rýchlosti a tým aj rýchlosti prúdenia sa zaznamenávajú indukčne. Pretože geometria dvoch prierezov rúr je známa, je možné stanoviť a skontrolovať pomer rýchlostí. Diskutuje sa o rozdieloch medzi teóriou a praxou a poukazuje sa na limity implementácie.
Obežné kolesá pokrývajú veľkú časť prietokovej plochy, takže nepravidelnosti prietoku sú do značnej miery kompenzované. Počas experimentu je prítomné nestlačiteľné prúdenie v dôsledku použitia vody ako pracovného média. Zmeny hustoty sa preto nemusia brať do úvahy.
Príslušenstvo HM 250.04 sa jednoducho a bezpečne umiestni na pracovnú dosku základného modulu HM 250 . Pomocou technológie RFID sa príslušenstvo automaticky identifikuje, načíta sa príslušný softvér GUNT a vykoná sa automatická konfigurácia systému. Intuitívne používateľské rozhranie vedie experimentmi a zobrazuje namerané hodnoty graficky. Na sledovanie a vyhodnocovanie experimentov je možné súčasne použiť až 10 externých pracovných staníc pomocou lokálnej siete cez LAN pripojenie. Základný modul dodáva vodu a používa sa na nastavenie prietoku. Meranie prietoku sa vykonáva aj cez základný modul.
Objednávacie číslo: 070.25004
Špecifikácia
- vizualizácia rýchlosti prúdenia
- rôzne plochy prierezu určujú pomer rýchlosti prúdenia
- dve obežné kolesá s rovnakým stúpaním na pozorovanie a meranie rôznych rýchlostí prúdenia
- otáčky obežných kolies merané pomocou indukčného snímača rýchlosti
- prietok v potrubnej časti je možné nastaviť pomocou základného modulu HM 250
- automatická identifikácia príslušenstva pomocou technológie RFID a použitie príslušného softvéru GUNT
- vykonávanie experimentu a zobrazenie nameraných hodnôt prostredníctvom dotykovej obrazovky ( HMI )
- schopnosť siete: prístup k prebiehajúcim experimentom a ich výsledkom až z 10 externých pracovných staníc súčasne cez lokálnu sieť
- voda dodávaná cez základný modul HM 250
Technické dáta
Sekcia potrubia
- vstup: Ø vnútorný 56mm
- vývod: Ø vnútorný 40mm
Indukčné meranie rýchlosti
- snímač rýchlosti
- spínacia frekvencia 500 0Hz
- L 60mm, závit M8
- veľké obežné koleso
- vstavaný magnetický kolík
- Vonkajší Ø 54 mm
- rozstup 60 mm
- počet nožov 2
- prierez 340 mm 2
- rýchlosť prúdenia do cca. 0,11 m/s
- malé obežné koleso
- vstavaný magnetický kolík
- Vonkajší Ø 38 mm
- rozstup 60 mm
- počet nožov 2
- prierez 200 mm 2
- rýchlosť prúdenia do cca. 0,22 m/s
Meracie rozsahy
- indikovaný rozsah merania rýchlosť: 0…999min -1
- indikovaný rozsah merania prietok: 0…15L/min
Rozmery a hmotnosť
DxŠxV: 650x260x295 mm
Hmotnosť: cca. 6,5 kg
Objednávacie číslo: 070.25004
![GUNT Fluid Line: prehľad webu](/images/wissen_thumbs/563_en-GB.jpg)
![Hydrodynamika](/images/wissen_thumbs/85_en-GB.jpg)
![HM 250 Základy mechaniky tekutín](/images/wissen_thumbs/495_en-GB.jpg)
![HM 250 GUNT Fluid Line: Softvér](/images/wissen_thumbs/496_en-GB.jpg)
![HM 250 Didaktický koncept](/images/wissen_thumbs/497_en-GB.jpg)
![Prehľad zariadenia HM 250](/images/wissen_thumbs/498_en-GB.jpg)
![Prehľad softvéru HM 250](/images/wissen_thumbs/499_en-GB.jpg)

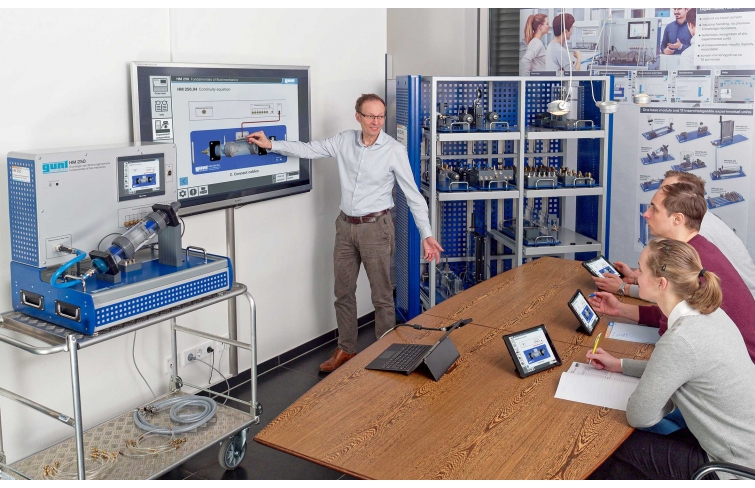

![Vyučovacia situácia: študenti sledujú prípravu a realizáciu experimentov prostredníctvom zrkadlenia obrazovky na tablete](/images/datasheet/1682/HM-250.04-Continuity-equation-products_list_small-gunt-1682-add_1.jpg)

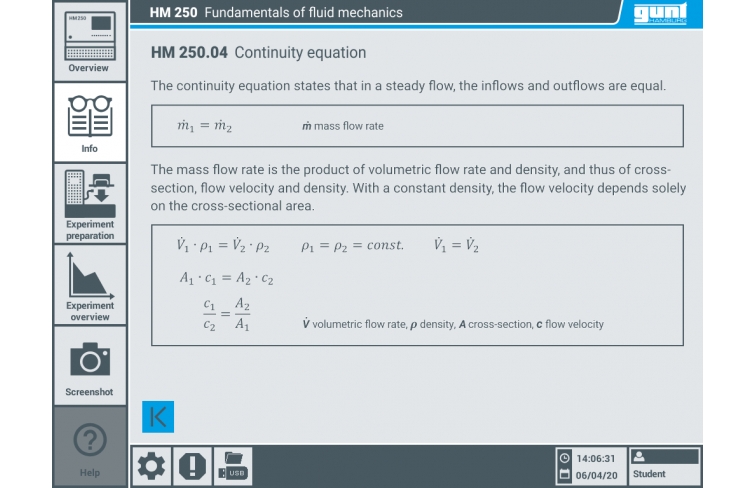

![Dotyková obrazovka: popis experimentu, teoretické základy](/images/datasheet/1682/HM-250.04-Continuity-equation-products_list_small-gunt-1682-add_2.png)

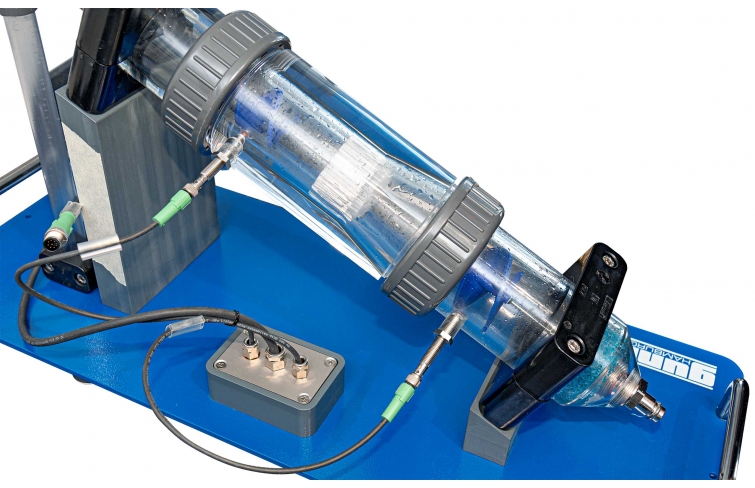

![Usporiadanie snímačov rýchlosti](/images/datasheet/1682/HM-250.04-Continuity-equation-products_list_small-gunt-1682-add_3.jpg)

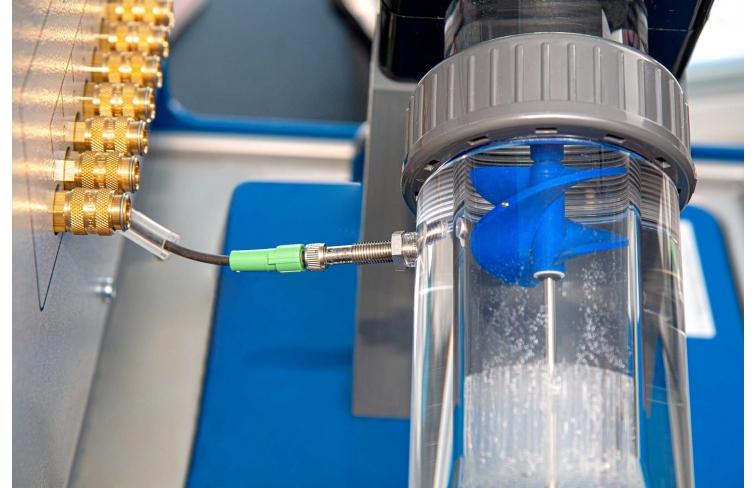

![Otáčky obežného kolesa merané pomocou indukčného snímača otáčok](/images/datasheet/1682/HM-250.04-Continuity-equation-products_list_small-gunt-1682-add_4.jpg)
![HM 250 Základy mechaniky tekutín](/images/datasheet/1682/HM-250.04-HM-250-Fundamentals-of-fluid-mechanics-products_list_small-gunt-1682-foto_totale.jpg)
![HM 250,90 Laboratórny regál](/images/datasheet/1682/HM-250.04-HM-250.90-Laboratory-shelf-products_list_small-gunt-1682-foto_totale.jpg)

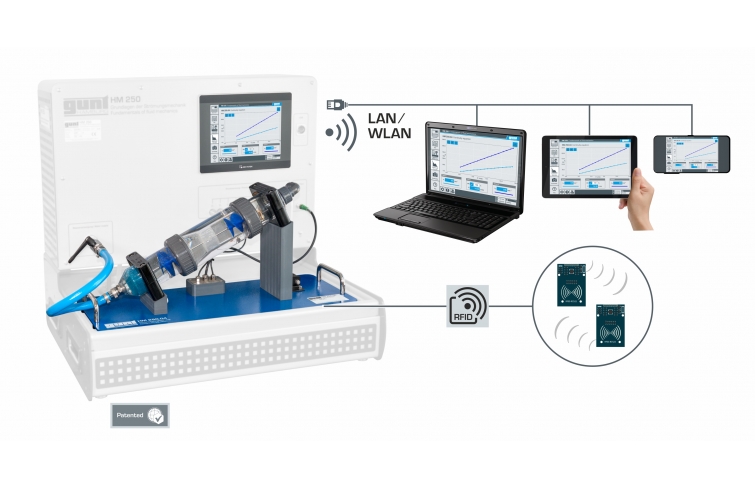

![Kompletné experimentálne nastavenie so základným modulom HM 250, zrkadlenie obrazovky je možné až na 10 koncových zariadeniach](/images/datasheet/1682/HM-250.04-Continuity-equation-products_list_small-gunt-1682-foto_totale.jpg)

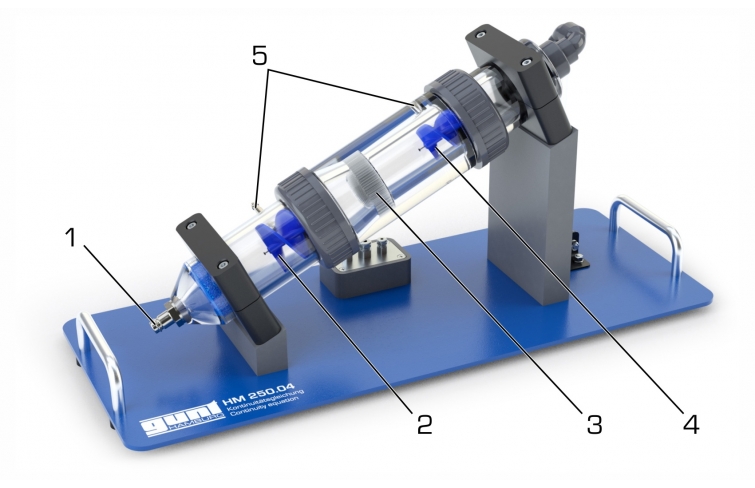

![1 prívod vody, 2 veľké obežné koleso, 3 rovnačky, 4 malé obežné koleso, 5 snímačov rýchlosti](/images/datasheet/1682/HM-250.04-Continuity-equation-products_list_small-gunt-1682-zeichnung.jpg)

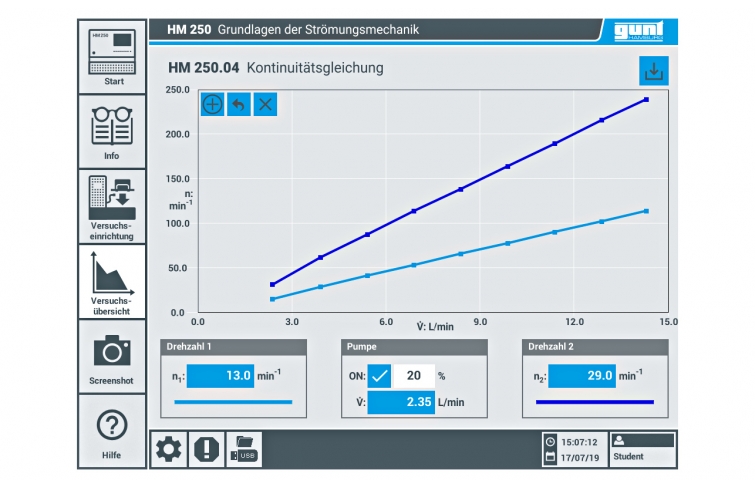

![Intuitívne používateľské rozhranie na dotykovej obrazovke HM 250: grafické zobrazenie nameraných hodnôt, rýchlosti dvoch obežných kolies v rôznych prierezových prietokových oblastiach potrubnej časti](/images/datasheet/1682/HM-250.04-Continuity-equation-products_list_small-gunt-1682-zeichnung_einzelheit_1.jpg)

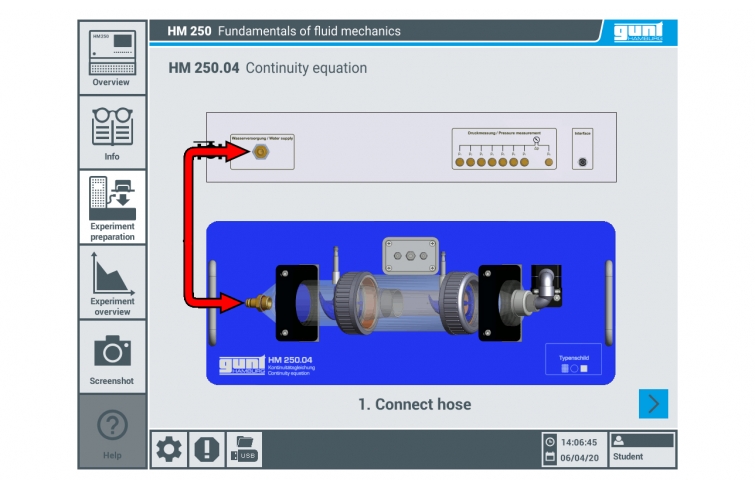

![Dotyková obrazovka: príprava experimentu](/images/datasheet/1682/HM-250.04-Continuity-equation-products_list_small-gunt-1682-zeichnung_einzelheit_2.jpg)
