HM 250.03 Vizualizácia prúdnic
- elektrolyticky generované vodíkové bubliny vizualizujú prúdnice
- intuitívne vykonávanie experimentu prostredníctvom dotykovej obrazovky ( HMI )
- integrovaný router na obsluhu a ovládanie cez koncové zariadenie a na zrkadlenie obrazovky až na 10 koncových zariadeniach: PC, tablet, smartfón
- schopnosť siete: prístup k prebiehajúcim experimentom z externých pracovných staníc cez lokálnu sieť
- automatická identifikácia príslušenstva pomocou technológie RFID
- vizualizácia dvojrozmerných tokov
- učenie sa konceptu prúdnic, prúdových čiar a úderových čiar
- zefektívniť priebeh cez experimentálny úsek so zmenami v priereze
- limity potenciálneho toku
- trenie
- rýchlosť prúdenia
- Softvér GUNT špeciálne prispôsobený použitému príslušenstvu
- vzdelávací modul s teoretickými základmi
- popis zariadenia
- riadená príprava experimentu
- vykonanie experimentu
- grafické znázornenie experimentálnej časti a parametrov
- prenos dát cez USB pre všestranné externé využitie nameraných hodnôt a screenshotov napr. vyhodnotenie v Exceli
- k dispozícii rôzne užívateľské úrovne
1 experimentálna jednotka
1 sada modelov
1 sada inštruktážneho materiálu
požadovaný
HM 250 Základy mechaniky tekutín
voliteľné
HM 250,90 Laboratórny regál
Laminárne, dvojrozmerné prúdenie v prietokovom kanáli HM 250.03 predstavuje dobré priblíženie k prúdeniu ideálnych tekutín: potenciálnemu prúdeniu. Jemné bublinky plynu sú ideálne na vizualizáciu prúdnic. Vďaka svojej malej veľkosti sa obzvlášť dobre nosia pozdĺž toku.
HM 250.03 obsahuje vertikálnu experimentálnu časť, do ktorej sa vkladajú modely na generovanie zmien v priereze. Voda prechádza cez experimentálnu časť zdola nahor. Elektrolyticky generované vodíkové bubliny stúpajú s prúdom a tak vizualizujú prúdnice pomocou LED osvetlenia.
Vodíkové bubliny sa vyrábajú elektrolyticky na katóde vyrobenej z tenkého platinového drôtu. Ako anóda slúži platňa z nehrdzavejúcej ocele. Malé bublinky, ktoré sa oddeľujú od platinového drôtu, sú unášané prúdom a vytvárajú prietokové línie. Línie toku sledujú prúdnice vody.
V experimentoch sa na základe rôznych veľkostí bublín rozvíja koncept prúdnic, prúdových čiar a úderových čiar. Vygenerované čiary toku umožňujú závery o toku. Ak sa rýchlosť prúdenia zvýši, vzdialenosť medzi čiarami prúdenia sa zníži.
Príslušenstvo HM 250.03 sa jednoducho a bezpečne umiestni na pracovnú dosku základného modulu HM 250 . Pomocou technológie RFID sa príslušenstvo automaticky identifikuje, načíta sa príslušný softvér GUNT a vykoná sa automatická konfigurácia systému. Intuitívne používateľské rozhranie vás prevedie experimentmi. Na sledovanie a vyhodnocovanie experimentov je možné súčasne použiť až 10 externých pracovných staníc pomocou lokálnej siete cez LAN pripojenie. HM 250 dodáva vodu a používa sa na nastavenie a meranie prietoku. Prúd pre elektrolýzu je možné nastaviť aj cez základný modul.
Objednávacie číslo: 070.25003
Špecifikácia
- elektrolyticky generované vodíkové bubliny vizualizujú prúdnice
- vložiteľné modely generujú zmenu prierezu v prietokovom kanáli
- nízky turbulentný prúd vďaka voštinovému usmerňovaču
- generátor bublín: platinový drôt ako katóda a platňa z nehrdzavejúcej ocele v experimentálnej časti ako anóda
- prúd pre elektrolýzu a prietok je možné nastaviť pomocou základného modulu HM 250
- automatická identifikácia príslušenstva pomocou technológie RFID a použitie príslušného softvéru GUNT
- vykonávanie experimentu a zobrazenie nameraných hodnôt prostredníctvom dotykovej obrazovky ( HMI )
- schopnosť siete: prístup k prebiehajúcim experimentom a ich výsledkom až z 10 externých pracovných staníc súčasne cez lokálnu sieť
- zásobovanie vodou a energiou cez základný modul HM 250
Technické dáta
Prietokový kanál
- hĺbka: 10 mm
- pokusný rez ŠxV: 150x290mm
Voštinový usmerňovač
- materiál: polykarbonát
- tvar: rúrky Ø 3,5 mm
2 symetricky konštruované, vložiteľné modely
- každý model
- DxŠxV: 230x37,5x10 mm
- uhol: 30°
Generátor bublín
- max. prúd: 300mA
- katóda
- materiál: platinový drôt
- Ø 0,2 mm
- anóda
- materiál: nerezový plech
- DxŠxV: 143,5x13,5x2mm
LED osvetlenie
- farebná teplota: 5500…7000K
- svetelný tok: 550lm/m
Meracie rozsahy
- indikovaný rozsah merania prietok: 0…15L/min
Rozmery a hmotnosť
DxŠxV: 650x260x530 mm
Hmotnosť: cca. 7,8 kg
Objednávacie číslo: 070.25003
![GUNT Fluid Line: prehľad webu](/images/wissen_thumbs/563_en-GB.jpg)
![Hydrodynamika](/images/wissen_thumbs/85_en-GB.jpg)
![HM 250 Základy mechaniky tekutín](/images/wissen_thumbs/495_en-GB.jpg)
![HM 250 GUNT Fluid Line: Softvér](/images/wissen_thumbs/496_en-GB.jpg)
![HM 250 Didaktický koncept](/images/wissen_thumbs/497_en-GB.jpg)
![Prehľad softvéru HM 250](/images/wissen_thumbs/499_en-GB.jpg)
![Prehľad zariadenia HM 250](/images/wissen_thumbs/498_en-GB.jpg)

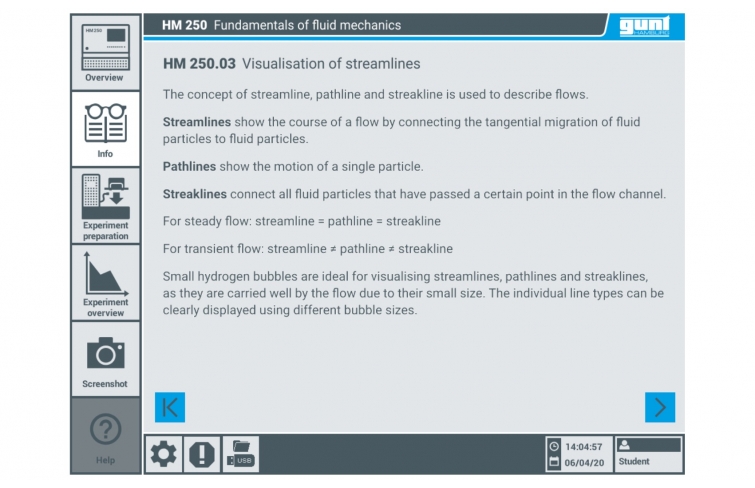

![Dotyková obrazovka: popis experimentu, teoretické základy](/images/datasheet/1681/HM-250.03-Visualisation-of-streamlines-products_list_small-gunt-1681-add_1.jpg)

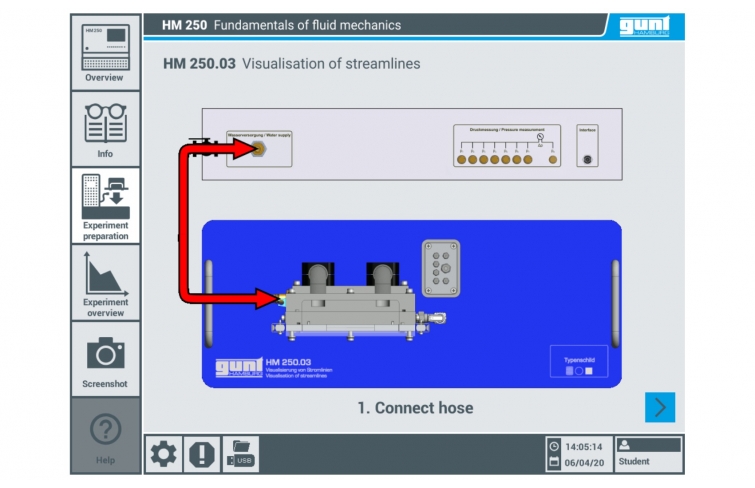

![Dotyková obrazovka: príprava experimentu](/images/datasheet/1681/HM-250.03-Visualisation-of-streamlines-products_list_small-gunt-1681-add_2.jpg)

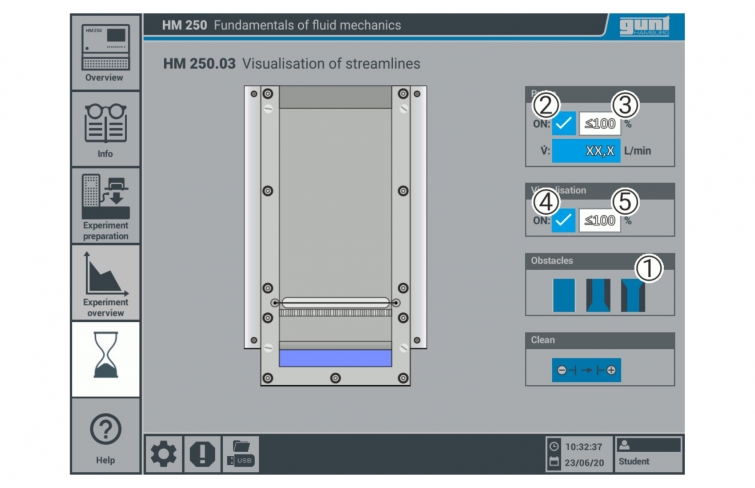

![Dotyková obrazovka: funkcia pomocníka](/images/datasheet/1681/HM-250.03-Visualisation-of-streamlines-products_list_small-gunt-1681-add_3.jpg)

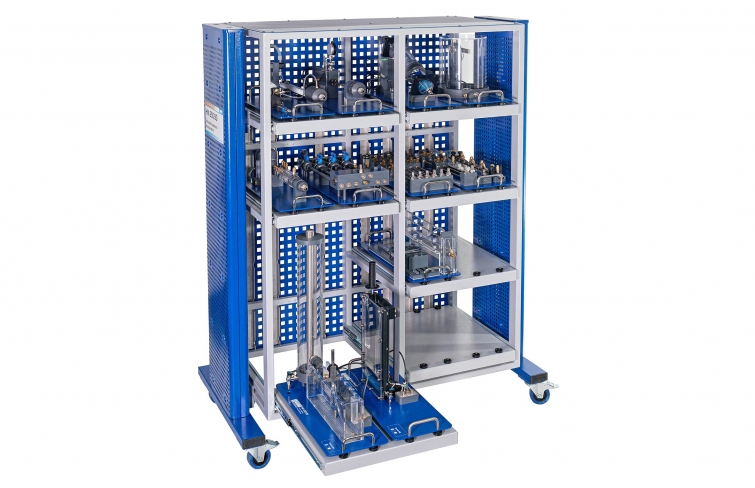

![Laboratórny regál HM 250,90 na uloženie príslušenstva](/images/datasheet/1681/HM-250.03-Visualisation-of-streamlines-products_list_small-gunt-1681-add_4.jpg)
![HM 250 Základy mechaniky tekutín](/images/datasheet/1681/HM-250.03-HM-250-Fundamentals-of-fluid-mechanics-products_list_small-gunt-1681-foto_totale.jpg)
![HM 250,90 Laboratórny regál](/images/datasheet/1681/HM-250.03-HM-250.90-Laboratory-shelf-products_list_small-gunt-1681-foto_totale.jpg)

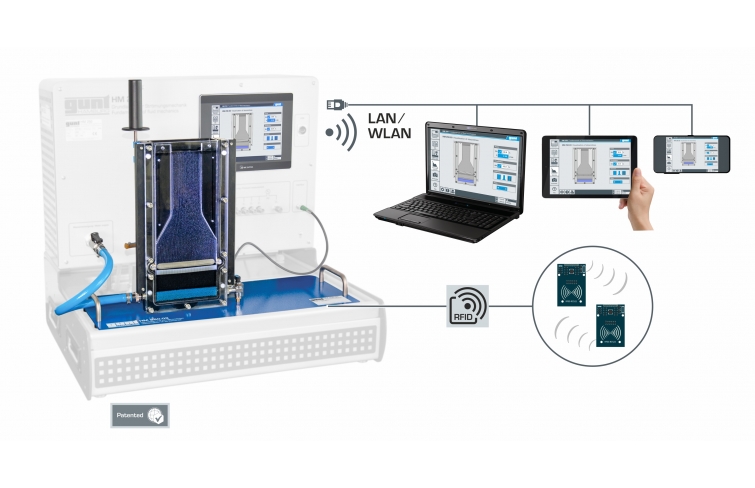

![Kompletné experimentálne nastavenie so základným modulom HM 250, zrkadlenie obrazovky je možné až na 10 koncových zariadeniach](/images/datasheet/1681/HM-250.03-Visualisation-of-streamlines-products_list_small-gunt-1681-foto_totale.jpg)

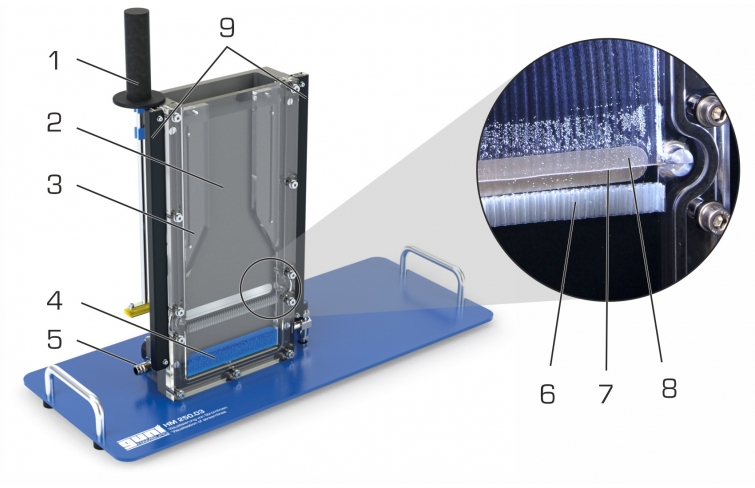

![1 posúvač na čistenie priehľadného povrchu, 2 prietokové kanály, 3 modely na zmenu prierezu, 4 penové vložky na usadzovanie vody, 5 prívod vody, 6 voštinový usmerňovač, 7 platinový drôt ako katóda, 8 platňa z nehrdzavejúcej ocele ako anóda, 9 LED podsvietenie](/images/datasheet/1681/HM-250.03-Visualisation-of-streamlines-products_list_small-gunt-1681-zeichnung.jpg)

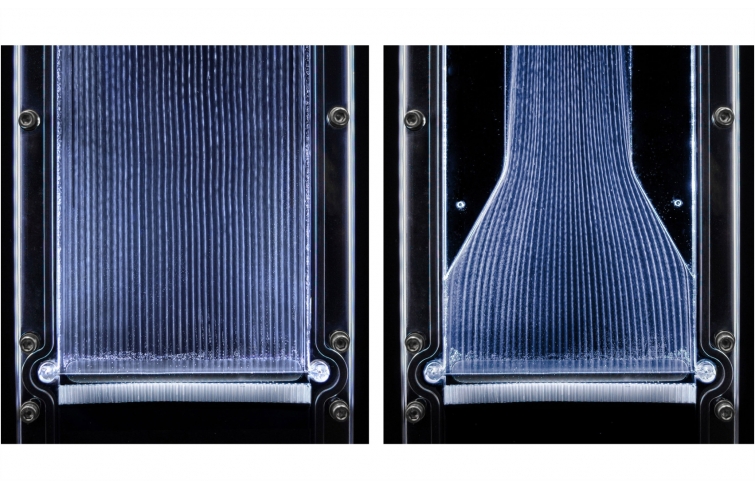

![Vizualizácia prúdnic s vodíkovými bublinami vľavo: prietokový kanál bez zmeny prierezu, vpravo: prietokový kanál s vloženými modelmi pre zmenu prierezu](/images/datasheet/1681/HM-250.03-Visualisation-of-streamlines-products_list_small-gunt-1681-zeichnung_einzelheit_1.jpg)

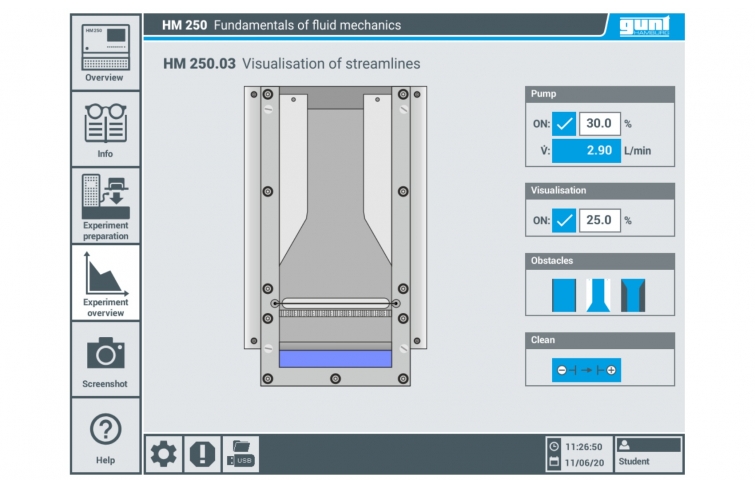

![Intuitívne používateľské rozhranie na dotykovej obrazovke: prehľad experimentov s nastavením prietoku a prúdu pre elektrolýzu na vizualizáciu](/images/datasheet/1681/HM-250.03-Visualisation-of-streamlines-products_list_small-gunt-1681-zeichnung_einzelheit_2.jpg)
