HM 150.18 Osborn-Reynoldsov experiment
- vizualizácia laminárneho a turbulentného prúdenia
- určenie kritického Reynoldsovho čísla
- tradičný experiment podľa vzoru britského fyzika Osborne Reynoldsa
- vizualizácia laminárneho prúdenia
- vizualizácia prechodovej zóny
- vizualizácia turbulentného prúdenia
- určenie kritického Reynoldsovho čísla
1 experimentálna jednotka
1 vrecko sklenených guľôčok
1 atrament (1 l)
1 sada inštruktážneho materiálu
voliteľné
HM 150 Základný modul pre experimenty v mechanike tekutín
Experiment Osborne Reynolds sa používa na zobrazenie laminárneho a turbulentného prúdenia. Počas experimentu je možné pozorovať prechod z laminárneho na turbulentné prúdenie po limitnej rýchlosti. Reynoldsovo číslo sa používa na posúdenie, či je prúdenie laminárne alebo turbulentné.
S HM 150.18 sú prúdnice počas laminárneho alebo turbulentného prúdenia zobrazené farebne pomocou vstrekovanej kontrastnej látky (atramentu). Experimentálne výsledky sa môžu použiť na určenie kritického Reynoldsovho čísla.

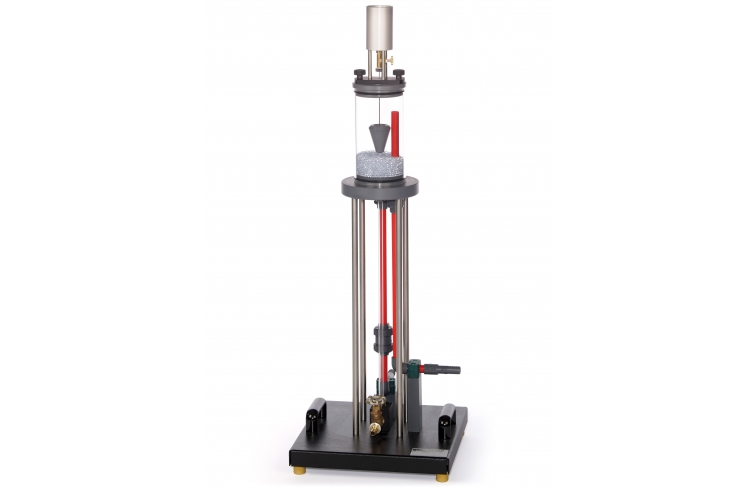

Experimentálna jednotka pozostáva z priehľadnej rúrkovej časti, cez ktorú preteká voda, so vstupom s optimalizovaným prietokom. Na nastavenie prietoku v časti potrubia je možné použiť ventil. Atrament sa vstrekuje do tečúcej vody. Vrstva sklenených guľôčok v nádržke na vodu zaisťuje rovnomerné prúdenie s nízkou turbulenciou.
Experimentálna jednotka sa ľahko a bezpečne umiestni na pracovnú plochu základného modulu HM 150 . Voda je dodávaná a prietok meraný HM 150 . Alternatívne môže byť experimentálna jednotka obsluhovaná laboratórnym zdrojom.
Objednávacie číslo: 070.15018
Špecifikácia
- vizualizácia laminárneho a turbulentného prúdenia v experimente Osborne Reynolds
- voda ako prúdiace médium a atrament ako kontrastné médium
- vertikálna časť sklenenej rúry
- nádrž na vodu so sklenenými guľôčkami na stabilizáciu prietoku
- prietok v potrubnej časti je možné nastaviť pomocou ventilu
- prietok určený základným modulom HM 150
- zásobovanie vodou pomocou základného modulu HM 150 alebo cez laboratórne zásobovanie
Technické dáta
Nádrž na vodu
- objem: 2200 ml
Sekcia potrubia
- dĺžka: 675 mm
- Ø, vnútorný: 10 mm
Nádrž na atrament
- kapacita: cca. 250 ml
Rozmery a hmotnosť
DxŠxV: 400x400x1140 mm
Hmotnosť: cca. 16 kg
Vyžaduje sa pre prevádzku
HM 150 (uzavretý okruh vody) alebo vodovodná prípojka, odtok
Objednávacie číslo: 070.15018
![Základy mechaniky tekutín: Prehľad webu E-Learn](/images/wissen_thumbs/599_en-GB.jpg)
![Hydrodynamika](/images/wissen_thumbs/85_en-GB.jpg)
![HM 150 Úvod do základov mechaniky tekutín](/images/wissen_thumbs/106_en-GB.jpg)
![Mechanika tekutín, návrh základného laboratória](/images/wissen_thumbs/257_en-GB.jpg)
![HM 150 Base modul pre experimenty v mechanike tekutín](/images/datasheet/565/HM-150.18-HM-150-Base-module-for-experiments-in-fluid-mechanics-products_list_small-gunt-565-foto_totale.jpg)
![](/images/datasheet/565/HM-150.18-Osborne-Reynolds-experiment-products_list_small-gunt-565-foto_totale.jpg)

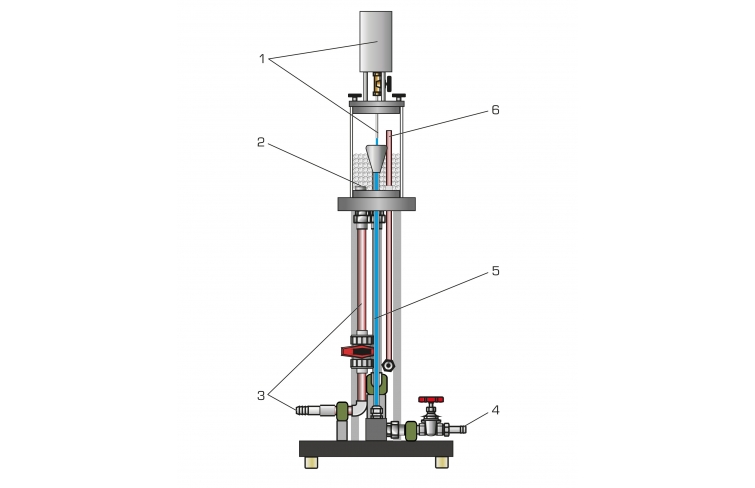

![1 nádrž na atrament s prívodnou trubicou, 2 prepad, 3 prívod vody, 4 odtok vody, 5 trubicových častí s ventilom, 6 nádrží na vodu so sklenenými guľôčkami](/images/datasheet/565/HM-150.18-Osborne-Reynolds-experiment-products_list_small-gunt-565-zeichnung.jpg)

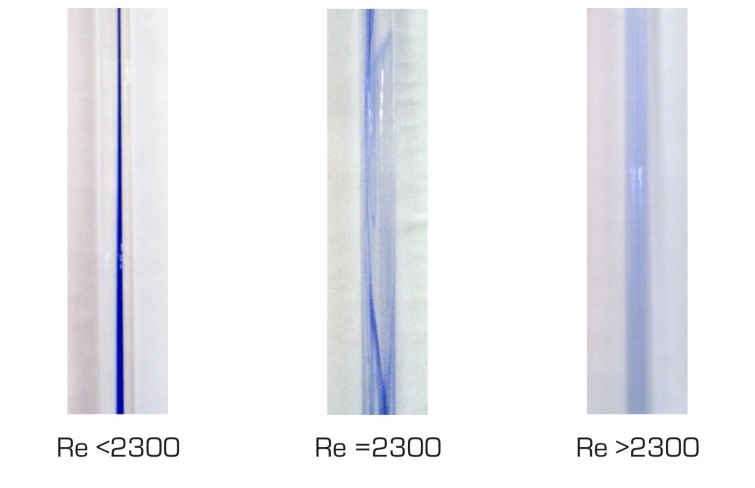

![Podmienky prúdenia zľava doprava: laminárne prúdenie, prechod z laminárneho na turbulentné prúdenie, turbulentné prúdenie](/images/datasheet/565/HM-150.18-Osborne-Reynolds-experiment-products_list_small-gunt-565-zeichnung_einzelheit_1.jpg)
