HM 250.06 Voľný výtok
- skúmanie trajektórie v závislosti od hladiny v nádrži a tvaru výtoku
- intuitívne vykonávanie experimentu prostredníctvom dotykovej obrazovky ( HMI )
- integrovaný router na obsluhu a ovládanie cez koncové zariadenie a na zrkadlenie obrazovky až na 10 koncových zariadeniach: PC, tablet, smartfón
- schopnosť siete: prístup k prebiehajúcim experimentom z externých pracovných staníc cez lokálnu sieť
- automatická identifikácia príslušenstva pomocou technológie RFID
- skúmajte, ako hladina v nádrži ovplyvňuje výstupnú rýchlosť
- použiť Bernoulliho rovnicu
- porovnať stanovenú a teoretickú výstupnú rýchlosť
- preskúmať výstupné vložky s rôznymi priemermi a vstupnými obrysmi, určiť koeficienty tlakovej straty
- skúmať, ako výstupná rýchlosť a koeficient tlakovej straty ovplyvňujú trajektóriu vodného prúdu
- aplikácia pohybových rovníc na určenie teoretickej trajektórie
- Softvér GUNT špeciálne prispôsobený použitému príslušenstvu
- vzdelávací modul s teoretickými základmi
- popis zariadenia
- riadená príprava experimentu
- vykonanie experimentu
- grafické znázornenie trajektórie
- prenos dát cez USB pre všestranné externé využitie nameraných hodnôt a screenshotov napr. vyhodnotenie v Exceli
- k dispozícii rôzne užívateľské úrovne
1 experimentálna jednotka
4 výstupné vložky
1 sada inštruktážneho materiálu
požadovaný
HM 250 Základy mechaniky tekutín
voliteľné
HM 250,90 Laboratórny regál
Pri horizontálnom vypúšťaní z nádrže ovplyvňuje tvar výstupu a výstupná rýchlosť trajektóriu vodného prúdu. V hydrodynamike je popísaná interakcia medzi trajektóriou, tvarom výtoku a výtokovou rýchlosťou pri vypúšťaní z nádrží a sú nevyhnutné napríklad v hydrotechnike pri projektovaní priehrad.
HM 250.06 obsahuje priehľadnú nádrž s horizontálnym výstupom, do ktorej je možné inštalovať rôzne vložky. Výsledná dráha vodného prúdu je digitálne zaznamenaná v nasledujúcej prehľadnej experimentálnej časti. Hĺbkový posuvný merač sa používa na meranie trajektórie vodného prúdu v 8 preddefinovaných polohách.
Namerané hodnoty sa prenesú do základného modulu HM 250 a zobrazia sa ako krivka na dotykovej obrazovke. Hladina v nádrži sa nastavuje a automaticky riadi prostredníctvom základného modulu.
Spolu s jednotkou sú dodávané štyri výstupné vložky s rôznymi priemermi a vstupnými obrysmi. Koeficient tlakovej straty možno určiť ako charakteristiku pre rôzne vložky. Takto možno skúmať vplyv hladiny v nádrži a koeficientu tlakovej straty na trajektóriu.
Príslušenstvo HM 250.06 sa jednoducho a bezpečne umiestni na pracovnú dosku základného modulu HM 250 . Pomocou technológie RFID sa príslušenstvo automaticky identifikuje, načíta sa príslušný softvér GUNT a vykoná sa automatická konfigurácia systému. Intuitívne používateľské rozhranie vedie experimentmi a zobrazuje namerané hodnoty graficky. Na sledovanie a vyhodnocovanie experimentov je možné súčasne použiť až 10 externých pracovných staníc pomocou lokálnej siete cez LAN pripojenie. HM 250 dodáva vodu a používa sa na meranie prietoku a tlaku.
Objednávacie číslo: 070.25006
Špecifikácia
- vyšetrenie horizontálneho vypúšťania z nádrže
- 4 vymeniteľné výstupné vložky s rôznymi priemermi a vstupnými obrysmi
- určiť koeficienty tlakovej straty pre vložky
- určiť trajektóriu vodného prúdu digitálnym hĺbkomerom v experimentálnej časti
- 8 preddefinovaných pozícií v priehľadnej experimentálnej časti na zaznamenávanie trajektórie
- hladina v nádrži ovládaná cez HM 250
- automatická identifikácia príslušenstva pomocou technológie RFID a použitie príslušného softvéru GUNT
- vykonávanie experimentu a zobrazenie nameraných hodnôt prostredníctvom dotykovej obrazovky ( HMI )
- schopnosť siete: prístup k prebiehajúcim experimentom a ich výsledkom až z 10 externých pracovných staníc súčasne cez lokálnu sieť
- voda dodávaná cez základný modul HM 250
Technické dáta
Nádrž
- materiál: PMMA , PVC , nehrdzavejúca oceľ
- výška: 590 mm
- Vnútorný Ø: 100 mm
- obsah: max. 4,6 l
Výstupné vložky
- zaoblený obrys
- 1x Ø 4 mm
- 1x Ø 8 mm
- ostrohranný obrys
- 1x Ø 4 mm
- 1x Ø 8 mm
Experimentálna časť na zaznamenanie trajektórie
- materiál: PMMA
- 8 pozícií pre hĺbkový posuvný merač
- vzdialenosť medzi výstupom vody a 1. polohou: 25 mm
- vzdialenosť medzi 2. a 8. pozíciou: každých 50 mm
Digitálny hĺbkový posuvný merač
- Rozlíšenie: 0,01 mm
- displej ( LCD )
- dátový výstup: RS 232
Meracie rozsahy
- hĺbkový posuvný merač: 0…150 mm
- indikovaný rozsah merania prietok: 0…15L/min
- indikovaný rozsah merania tlak: 0…500 mmWC
Rozmery a hmotnosť
DxŠxV: 650x260x725 mm
Hmotnosť: cca. 8,2 kg
Objednávacie číslo: 070.25006
![GUNT Fluid Line: prehľad webu](/images/wissen_thumbs/563_en-GB.jpg)
![Základy mechaniky tekutín: Prehľad webu E-Learn](/images/wissen_thumbs/599_en-GB.jpg)
![HM 250 Základy mechaniky tekutín](/images/wissen_thumbs/495_en-GB.jpg)
![HM 250 GUNT Fluid Line: Softvér](/images/wissen_thumbs/496_en-GB.jpg)
![HM 250 Didaktický koncept](/images/wissen_thumbs/497_en-GB.jpg)
![Prehľad softvéru HM 250](/images/wissen_thumbs/499_en-GB.jpg)
![Prehľad zariadenia HM 250](/images/wissen_thumbs/498_en-GB.jpg)
![Vyučovacia situácia: študenti sledujú prípravu a realizáciu experimentov prostredníctvom zrkadlenia obrazovky na tablete](/images/datasheet/1684/HM-250.06-Free-discharge-products_list_small-gunt-1684-add_1.jpg)

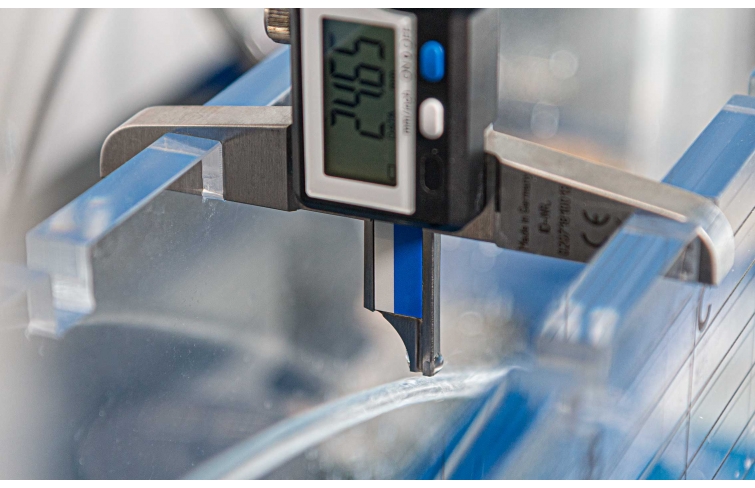

![Digitálny hĺbkový posuvný merač na určenie trajektórie vodného prúdu](/images/datasheet/1684/HM-250.06-Free-discharge-products_list_small-gunt-1684-add_2.jpg)

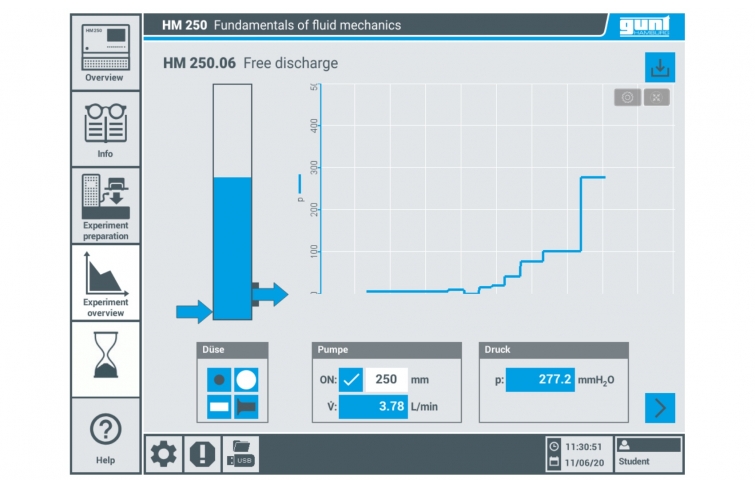

![Dotyková obrazovka: vykonanie experimentu](/images/datasheet/1684/HM-250.06-Free-discharge-products_list_small-gunt-1684-add_3.jpg)

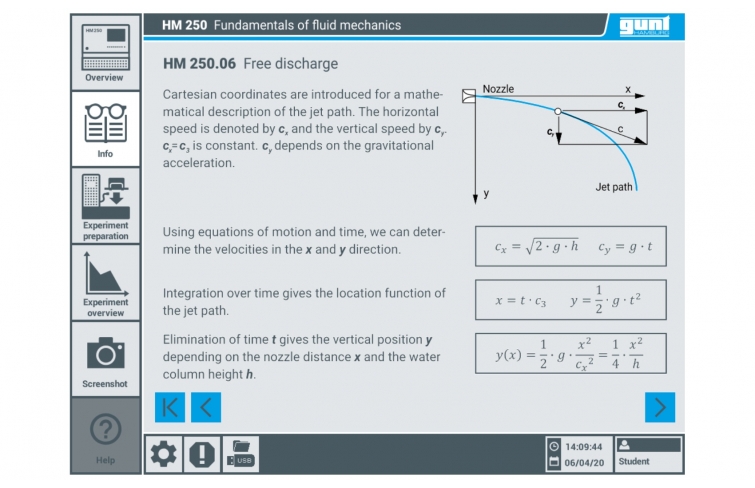

![Dotyková obrazovka: popis experimentu, teoretické základy](/images/datasheet/1684/HM-250.06-Free-discharge-products_list_small-gunt-1684-add_4.jpg)
![Dotyková obrazovka: príprava experimentu](/images/datasheet/1684/HM-250.06-Free-discharge-products_list_small-gunt-1684-gal_1.jpg)
![Dotyková obrazovka: funkcia pomocníka](/images/datasheet/1684/HM-250.06-Free-discharge-products_list_small-gunt-1684-gal_2.jpg)
![Porovnanie nameraných hodnôt trajektórie s teoreticky vypočítanými hodnotami červená: namerané hodnoty, zelená: teoretické hodnoty bez koeficientu tlakovej straty, čierna čiarkovaná: teoretické hodnoty s koeficientom tlakovej straty](/images/datasheet/1684/HM-250.06-Free-discharge-products_list_small-gunt-1684-gal_3.jpg)
![Laboratórny regál HM 250,90 na uloženie príslušenstva](/images/datasheet/1684/HM-250.06-Free-discharge-products_list_small-gunt-1684-gal_4.jpg)
![HM 250 Základy mechaniky tekutín](/images/datasheet/1684/HM-250.06-HM-250-Fundamentals-of-fluid-mechanics-products_list_small-gunt-1684-foto_totale.jpg)
![HM 250,90 Laboratórny regál](/images/datasheet/1684/HM-250.06-HM-250.90-Laboratory-shelf-products_list_small-gunt-1684-foto_totale.jpg)

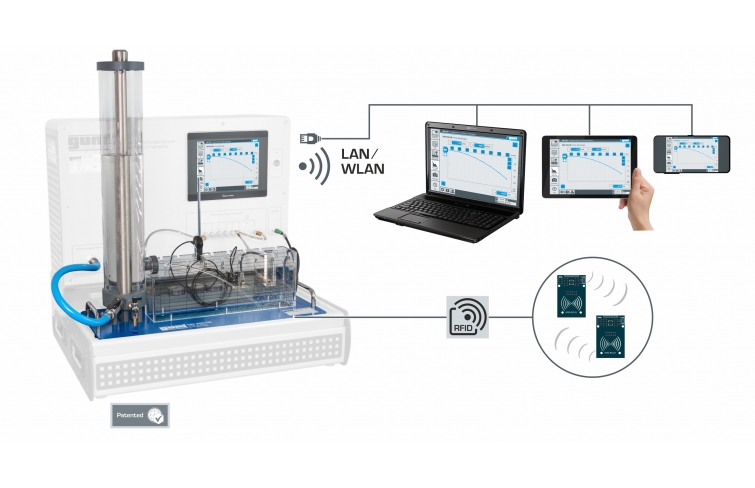

![Kompletné experimentálne nastavenie so základným modulom HM 250, zrkadlenie obrazovky je možné až na 10 koncových zariadeniach](/images/datasheet/1684/HM-250.06-Free-discharge-products_list_small-gunt-1684-foto_totale.jpg)

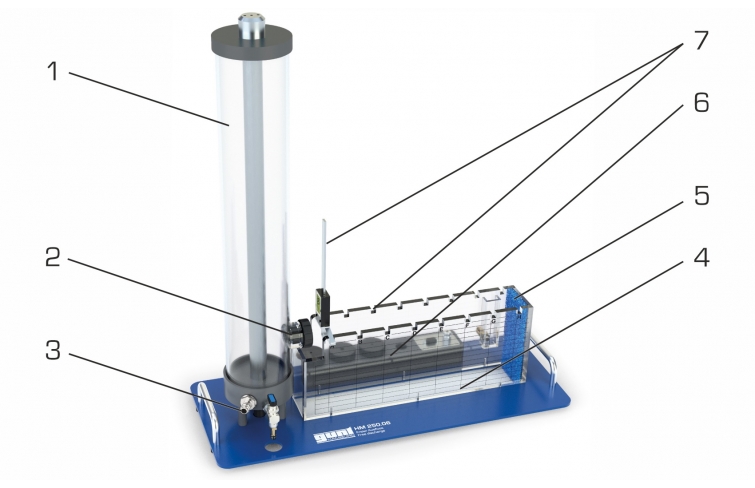

![1 nádrž, 2 výstupy s vymeniteľnou vložkou, 3 prívod vody, 4 priehľadné experimentálne sekcie so stupnicou, 5 penová vložka ako ochrana proti striekajúcej vode, 6 odkladacia miska na výstupné vložky, 7 hĺbkových posuvných mierok umiestnených v zárezoch experimentálnej sekcie](/images/datasheet/1684/HM-250.06-Free-discharge-products_list_small-gunt-1684-zeichnung.jpg)

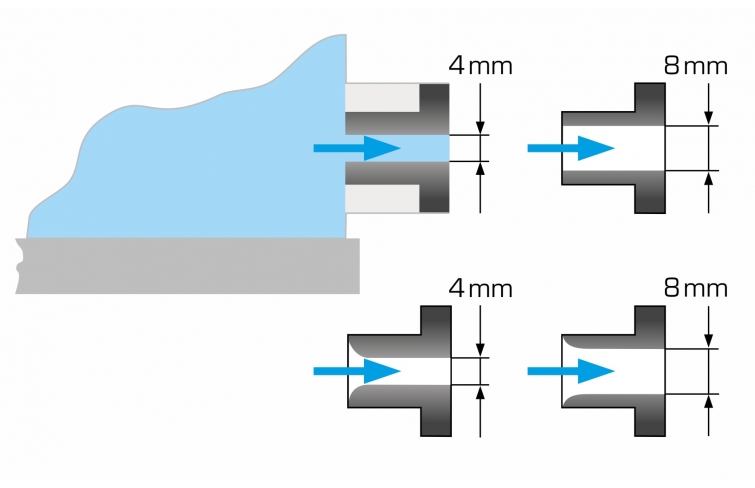

![Vymeniteľné výstupné vložky s rôznymi priemermi a vstupnými obrysmi](/images/datasheet/1684/HM-250.06-Free-discharge-products_list_small-gunt-1684-zeichnung_einzelheit_1.jpg)

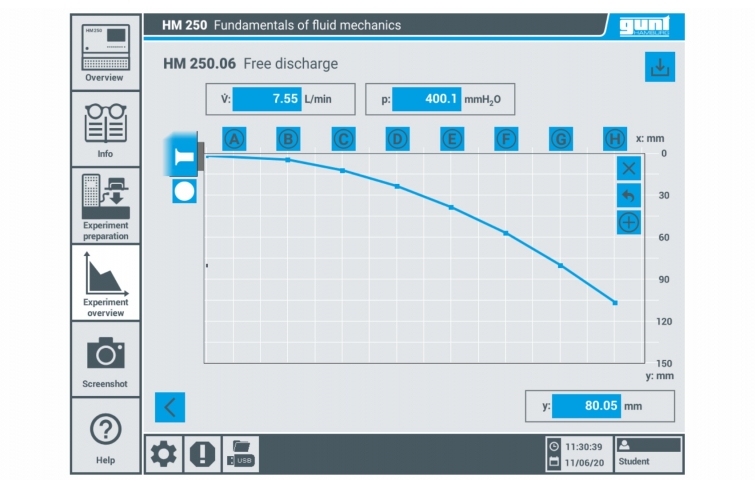

![Používateľské rozhranie na dotykovej obrazovke: grafické zobrazenie nameraných hodnôt ako trajektória s hladinou v nádrži 400 mm a zaoblenou vložkou Ø 8 mm](/images/datasheet/1684/HM-250.06-Free-discharge-products_list_small-gunt-1684-zeichnung_einzelheit_2.jpg)
