HM 230 Prúdenie stlačiteľných tekutín
- tlakové straty v potrubiach a kolenách potrubia
- prúdenie v konvergentných/divergentných dýzach
- určiť rýchlosť zvuku vo vzduchu
- porovnať metódy výpočtu pre nestlačiteľné a stlačiteľné prúdenie
- použite úplnú rovnicu kontinuity
- určiť hmotnostný prietok pomocou trysky a objemový prietok pomocou otvoru
- zaznamenajte kalibračnú krivku pre clonu
- zaznamenajte charakteristiku ventilátora pri rôznych hmotnostných prietokoch a rýchlostiach
1 experimentálna jednotka
1 sada meracích predmetov
1 sada nástrojov
1 sada inštruktážneho materiálu
- skúmanie prúdenia v stlačiteľných tekutinách
- pestrú škálu experimentov na štúdium podzvukového a zvukového prúdenia
- de Lavalova dýza generuje rýchlosti až do Ma 1
Stlačiteľné kvapaliny menia svoju hustotu v dôsledku zmeny tlaku v prúdení. Prúdy s rýchlosťami menšími ako Ma 0,3 sa považujú za nestlačiteľné a zmena hustoty je zanedbateľná. Pri vyšších rýchlostiach musí byť hustota zahrnutá do výpočtov. Tieto podmienky je potrebné vziať do úvahy pri navrhovaní napr. turbokompresorov, prúdových lietadiel a rýchlych lietadiel.
Experimentálna jednotka HM 230 sa používa na skúmanie prúdenia vzduchu v rôznych rozsahoch rýchlostí.
Radiálny ventilátor s plynulou reguláciou otáčok nasáva vzduch z okolia. Na vstupe sa prúd vzduchu zrýchľuje v meracej tryske. Ďalej po meracej časti prúdi vzduch cez vymeniteľné meracie predmety. Nasávanie vzduchu a usporiadanie meraných objektov na sacej strane ventilátora minimalizuje turbulencie pri prúdení do meraných objektov. Všetky meracie predmety sú vyrobené z priehľadného materiálu a poskytujú vynikajúci pohľad na vnútornú štruktúru.
Tlakové straty sa skúmajú v kolene potrubia, rôznych úsekoch potrubia a dýze s náhlym zväčšením. Dýza s postupným zväčšovaním (de Lavalova dýza) poskytuje úvod do témy zvukového prúdenia. Objemový prietok sa meria v otvore pomocou diferenčného tlakového manometra. Clona je vybavená štyrmi vymeniteľnými clonami pre rôzne rozsahy merania. Charakteristiku ventilátora je možné zaznamenať aj pomocou škrtiacej klapky.
Namerané hodnoty objemového prietoku, tlaku a rýchlosti sa zobrazujú digitálne.
Objednávacie číslo: 070.23000
Špecifikácia
- skúmať prúdenie stlačiteľných tekutín
- podzvukové a zvukové prúdenie vzduchu
- variabilná rýchlosť na radiálnom ventilátore pre nastavenie hmotnostného prietoku
- minimalizované turbulencie nasávaním vzduchu a optimálne usporiadanie meraných objektov
- priehľadné meracie objekty s konektormi na meranie tlaku poskytujú náhľad do vnútornej štruktúry
- meracia tryska na určenie hmotnostného prietoku
- tlakové straty pri podzvukovom prúdení v potrubných kolenách a rôznych potrubných úsekoch
- krivka tlaku pri prúdení podzvukovou a zvukovou dýzou
- otvor na stanovenie objemového prietoku meraním diferenčného tlaku
- zaznamenajte charakteristiku ventilátora pomocou škrtiacej klapky
- digitálny displej pre tlak, rýchlosť a rýchlosť
Technické dáta
Radiálny ventilátor
- max. rýchlosť: 31000 min -1
- max. objemový prietok: 226m 3 /h
- max. hlava: 318 mbar
- max. príkon: 1,8kW
Meranie predmetov
- prierez potrubia: 1m
- Ø 16, 24, 34 mm
- 90° potrubné koleno
- 2 trysky, vnútorný priemer: 12…34 mm
- s náhlym zväčšením
- s postupným zväčšovaním (de Lavalova tryska)
- clona s clonovými kotúčmi
- Ø 12, 19, 25, 32 mm
- škrtiaca klapka: Ø 34mm
Meracie rozsahy
- rýchlosť: 0…99999 min -1
- tlak:
- 1x 0…25 mbar
- 1x 0…600 mbar
- 1x 0…1000 mbar
- rýchlosť: 0…65 m/s
230V, 50Hz, 1 fáza
120 V, 60 Hz, 1 fáza, 230 V, 60 Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 1750x600x390 mm
Hmotnosť: cca. 58 kg
Objednávacie číslo: 070.23000
![Základy mechaniky tekutín: Prehľad webu E-Learn](/images/wissen_thumbs/599_en-GB.jpg)
![Stabilný tok stlačiteľných tekutín](/images/wissen_thumbs/174_en-GB.jpg)
![HM 230 Prúd stlačiteľných tekutín](/images/wissen_thumbs/118_en-GB.jpg)
![Mechanika tekutín, pokročilý návrh laboratória](/images/wissen_thumbs/258_en-GB.jpg)
![Návrh laboratória tekutých strojov](/images/wissen_thumbs/260_en-GB.jpg)

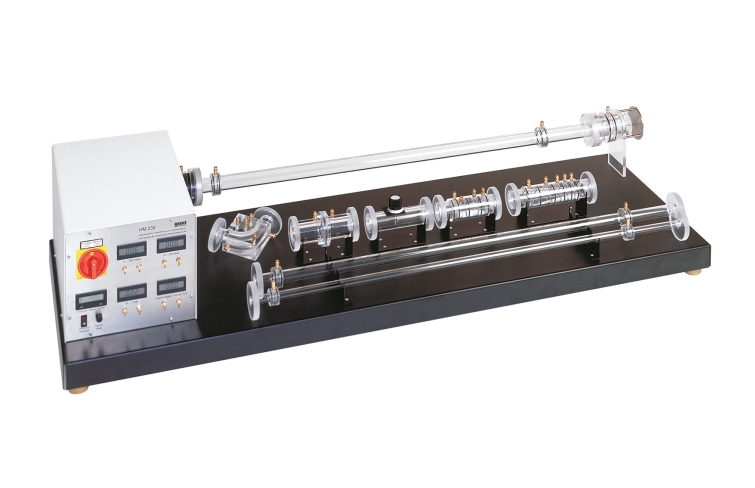

![](/images/datasheet/820/HM-230-Flow-of-compressible-fluids-products_list_small-gunt-820-foto_totale.jpg)

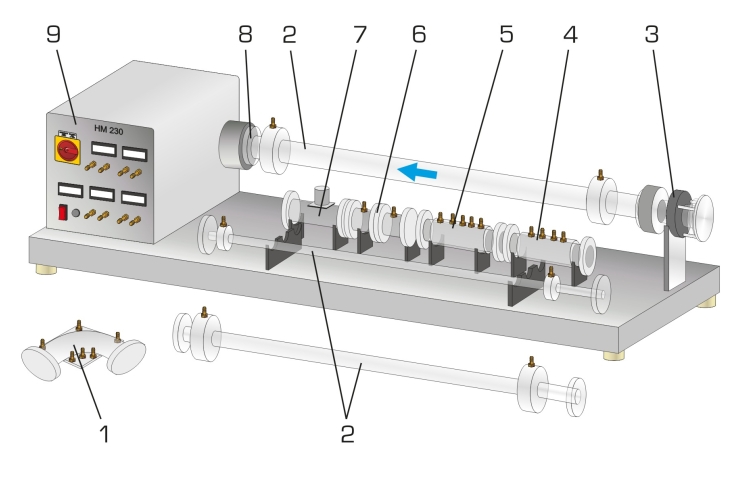

![1 rúrkové koleno, 2 rúrkové časti, 3 meracie nástavce, 4 dýzy s náhlym zväčšením, 5 dýz s postupným zväčšením (de Lavalova dýza), 6 otvorov, 7 škrtiacich klapiek, 8 sacích otvorov ventilátora, 9 spínacích skríň s displejom a ovládacími prvkami ( integrovaný radiálny ventilátor)](/images/datasheet/820/HM-230-Flow-of-compressible-fluids-products_list_small-gunt-820-zeichnung.jpg)

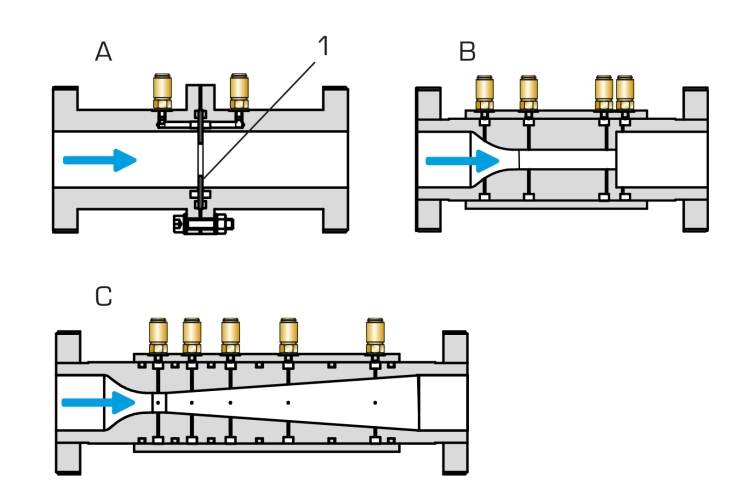

![Meracie objekty A clona, 1 vymeniteľné clonové kotúče, B tryska s náhlym zväčšením, C tryska s postupným zväčšením (de Lavalova tryska)](/images/datasheet/820/HM-230-Flow-of-compressible-fluids-products_list_small-gunt-820-zeichnung_einzelheit_1.jpg)

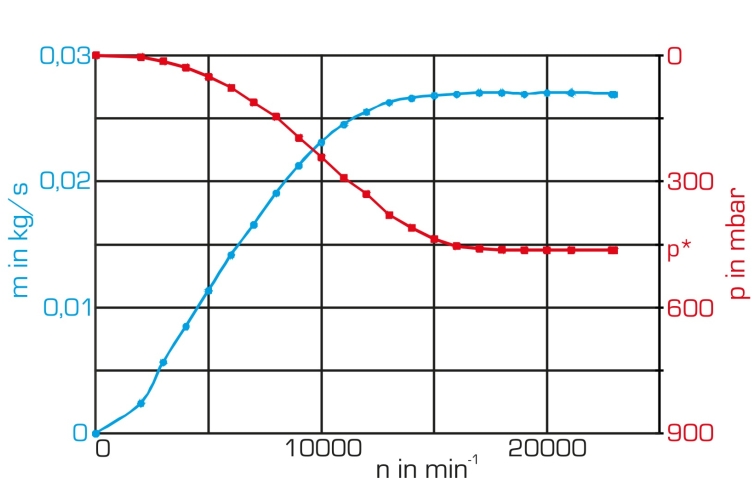

![Experimentálny výsledok „pomer prietoku dýzy a kritického tlaku“, de Lavalova dýza: modrá: hmotnostný prietok, červená: podtlak, čierna: rýchlosť; p* kritický tlak](/images/datasheet/820/HM-230-Flow-of-compressible-fluids-products_list_small-gunt-820-zeichnung_einzelheit_2.jpg)
