HM 222 Prúdenie vzduchu v potrubiach a potrubných prvkoch
- tlakové straty pre laminárne a turbulentné prúdenie potrubia
- stanovenie koeficientu trenia pre rôzne materiály a priemery rúr (Darcy-Weisbachova rovnica)
- tlaková strata v jednom alebo viacerých uhloch potrubia
- štúdium prúdovej sily
- funkcia prietokomeru s clonou
- určenie tlakovej krivky pozdĺž meracieho úseku
- porovnanie medzi experimentom a výpočtom
1 experimentálna jednotka
1 sada príslušenstva
1 sada inštruktážneho materiálu
- odpory a straty v laminárnom a turbulentnom prúdení potrubia
- presné meranie tlaku cez prstencové komory
voliteľné
WP 300.09 Laboratórny vozík
Keď prietok prechádza potrubím, dochádza k tlakovým stratám v dôsledku trenia medzi stenou potrubia a kvapalinou. Tlaková strata je priamo závislá od drsnosti povrchu vnútornej steny potrubia, a teda od použitého materiálu. Okrem toho je tlaková strata ovplyvnená rýchlosťou prúdenia a plochou prierezu, cez ktorý sa prúdi.
Znalosť tlakových strát v rôznych potrubných prvkoch je kľúčovým faktorom pri navrhovaní potrubných systémov. Trenažér HM 222 umožňuje experimentálne stanovenie týchto dôležitých koeficientov a skúmanie tlakovej krivky v typických úsekoch potrubia. Experimenty možno vykonávať s laminárnym a turbulentným prúdením vzduchu.

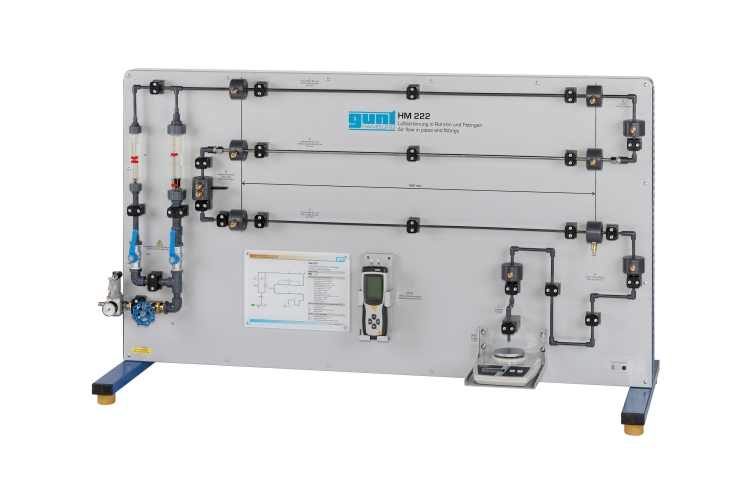

Trenažér sa skladá z troch priamych rúrových častí vyrobených z rôznych materiálov a s rôznymi priemermi. Zahrnuté sú aj: časť potrubia s uhlom potrubia, časť potrubia so šiestimi uhlami potrubia, prietokomer s clonou na meranie objemového prietoku a váhy na meranie sily prúdu na konci potrubného systému.
Miesta merania tlaku v potrubnom systéme sú navrhnuté ako prstencové komory a sú umiestnené priamo pred a za potrubnými prvkami, čo zaisťuje presné meranie tlaku. Miesta merania tlaku sú v pároch spojené s diferenčným tlakomerom, kde je možné odčítať príslušný diferenčný tlak. Objemový prietok sa zobrazuje na dvoch rotametroch s rôznymi rozsahmi merania.
Objednávacie číslo: 070.22200
Špecifikácia
- štúdium tlakových strát v potrubiach s laminárnym a turbulentným prúdením vzduchu
- 3 rovné rúrkové časti z PVC a nehrdzavejúcej ocele s rôznymi priemermi
- časť rúry s 1 uhlom rúry
- časť potrubia so 6 uhlmi potrubia
- prietokomer s clonou na určenie objemového prietoku prostredníctvom straty tlaku
- 9 bodov merania tlaku s bezrušovým meraním tlaku cez prstencové komory
- meranie sily prúdu pomocou váh
- meranie diferenčného tlaku meračom diferenčného tlaku
- meranie objemového prietoku rotametrom
Technické dáta
3 rovné rúrkové úseky, dĺžka merania: 1m
- Ø 8x1mm, PVC
- Ø 8x1mm, nerez
- Ø 6x1mm, PVC
Rúrový profil, PVC , Ø 8x1mm
- s 1 uhlom potrubia, dĺžka merania: 0,12 m
- so 6 uhlmi potrubia meracia dĺžka: 0,8m
Doskový prietokomer s clonou
- Ø 4 mm
Zostatok
- rozsah merania: 0…2kg, rozlíšenie: 0,001g
Meracie rozsahy
- objemový prietok:
- 0,9…9 l/min
- 8…90 l/min
- diferenčný tlak: 0…200 mbar
- rozlíšenie: 0,01 mbar
Rozmery a hmotnosť
DxŠxV: 1570x570x900 mm
Hmotnosť: cca. 32 kg
Vyžaduje sa pre prevádzku
stlačený vzduch (5,5m 3 /h, min. 4bar)
Objednávacie číslo: 070.22200
![Základy mechaniky tekutín: Prehľad webu E-Learn](/images/wissen_thumbs/599_en-GB.jpg)
![Prietok v potrubiach a armatúrach](/images/wissen_thumbs/175_en-GB.jpg)
![WP 300.09 Laboratórny vozík](/images/datasheet/1716/HM-222-WP-300.09-Laboratory-trolley-products_list_small-gunt-1716-foto_totale.jpg)
![](/images/datasheet/1716/HM-222-Air-flow-in-pipes-and-pipe-elements-products_list_small-gunt-1716-foto_totale.jpg)

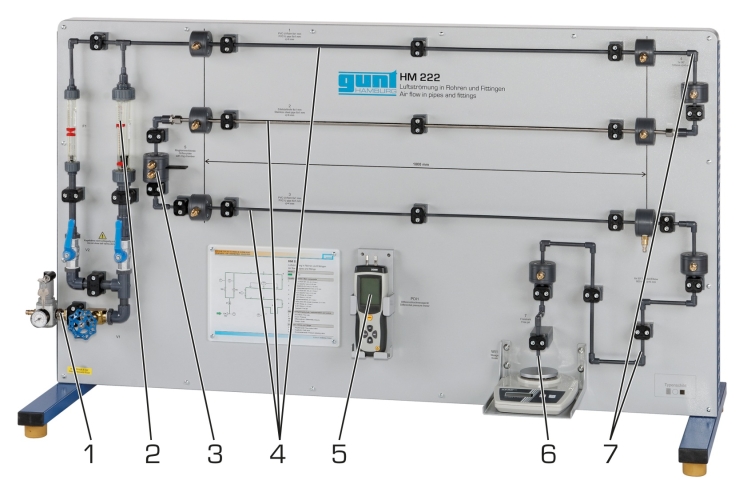

![1 prívod stlačeného vzduchu, 2 rotameter, 3 prietokomer s clonou, 4 rovné rúrkové časti, 5 diferenčný tlakomer, 6 meranie sily prúdu, 7 rúrkových častí s uhlom rúrky](/images/datasheet/1716/HM-222-Air-flow-in-pipes-and-pipe-elements-products_list_small-gunt-1716-zeichnung.jpg)

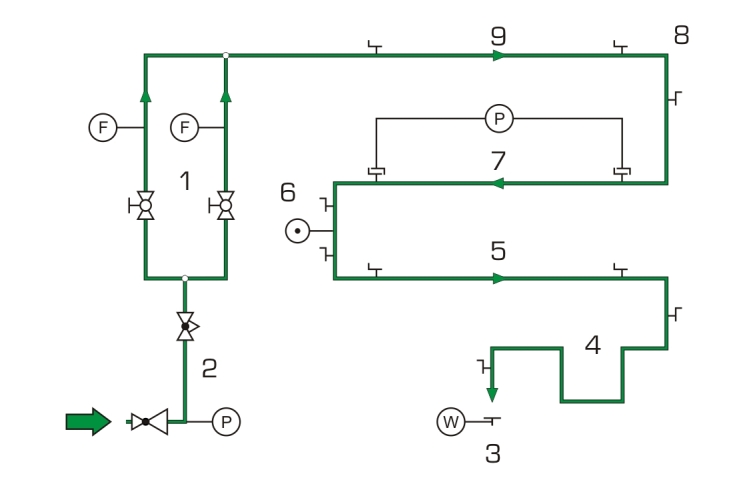

![1 rotameter a nastavenie objemového prietoku, 2 prívod stlačeného vzduchu, 3 meranie sily prúdu, 4 rúrkové časti s uhlmi, 5 priamych rúrkových častí (6x1mm, PVC), 6 clonových prietokomerov, 7 priamych rúrkových častí (8x1mm , nehrdzavejúca oceľ), 8 rúrkových častí s uhlom rúrky, 9 priamych rúrkových častí (8x1mm, PVC); F objemový prietok, P tlak, W hmotnosť](/images/datasheet/1716/HM-222-Air-flow-in-pipes-and-pipe-elements-products_list_small-gunt-1716-zeichnung_einzelheit_1.jpg)

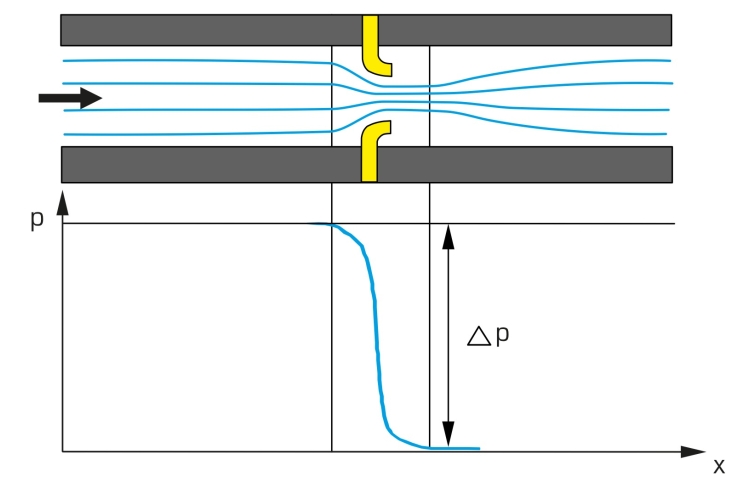

![Tlaková krivka v prietokomere s clonou: p tlak, x prierez](/images/datasheet/1716/HM-222-Air-flow-in-pipes-and-pipe-elements-products_list_small-gunt-1716-zeichnung_einzelheit_2.jpg)
