HM 124 Veľkorozmerný systém na experimentálne štúdium mechaniky tekutín
- experimenty s čerpadlami, ventilmi a armatúrami a časťami rúr
- prevádzkové správanie odstredivých čerpadiel v samostatnej alebo paralelnej prevádzke
- meranie hodnoty NPSH čerpadiel
- tlakové straty v častiach potrubia s rôznou drsnosťou povrchu
- tlakové straty v potrubných armatúrach
- Stanovenie hodnoty K v regulačných ventilov a armatúr
- vizuálne vyšetrenie turbulentného toku potrubia
- experimenty na systémoch s riadeným prietokom a tlakom
1 čerpacia stanica
2 meracie úseky
2 plniace nádrže
1 ovládacia konzola
1 sada príslušenstva
1 CD so softvérom GUNT + kábel USB
1 sada inštruktážneho materiálu
- veľký rozsah, aby sa zabezpečili realistické výsledky merania
- prevádzkové správanie odstredivých čerpadiel
- tlakové straty v potrubných prvkoch
- Stanovenie hodnoty K v regulačných ventilov
- regulácia prietoku a tlaku
HM 124 umožňuje presné skúmanie rôznych problémov s tekutinami. Veľký rozsah experimentálneho závodu a použitie priemyselných komponentov prináša výsledky blízke realite. Rozmery experimentálneho zariadenia umožňujú dostatočné vstupné a výstupné úseky pre tvorbu prúdenia.

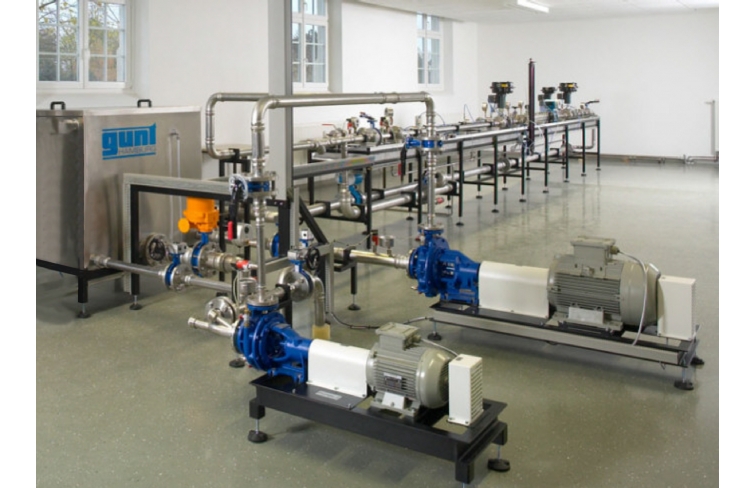

HM 124 sa skladá z niekoľkých zostáv: čerpacej stanice s dvomi rozdielne veľkými odstredivými čerpadlami, plniacej nádrže, dvoch meracích sekcií – každá s dĺžkou päť metrov – jedna s menovitým priemerom 50 mm (DN50), druhá s menovitým priemerom 25 mm ( DN25) a velín pozostávajúci z riadiacej konzoly a zberu dát. Voliteľne môže byť experimentálne zariadenie prevádzkované s prídavnou nádržou na nižšej úrovni pre vyššie sacie výšky. Komplexný systém je možné flexibilne prispôsobiť miestnym zariadeniam.
Mnoho vymeniteľných prvkov potrubia umožňuje rozsiahly experimentálny rozsah. Pomocou meracej časti DN50 je možné určiť hodnoty Kv rôznych regulačných ventilov podľa noriem, napr. elektropneumatického regulačného ventilu. Priehľadná časť potrubia so vstrekovaním atramentu umožňuje pozorovať tok v smere armatúry alebo ventilu. Na meranie odporov rúr sa do meracieho úseku DN25 vkladajú časti rúr s rôznou drsnosťou povrchu.
Tlakom riadený systém riadi tlak v systéme, prietok je riadený regulátorom prietoku a rýchlosť čerpadiel. Čerpadlá sú ovládané ovládacou konzolou. Mapovanie charakteristík čerpadla sa tak vykonáva pohodlne.
Experimentálne zariadenie je vybavené mnohými snímačmi tlaku, prietoku, teploty, rýchlosti a krútiaceho momentu. Namerané hodnoty je možné odčítať na digitálnych displejoch. Zároveň je možné namerané hodnoty prenášať aj priamo do PC cez USB . Súčasťou je softvér na zber údajov.
Objednávacie číslo: 070.12400
Špecifikácia
- experimentálna rastlina v laboratórnom meradle
- 2 meracie úseky, každý s dĺžkou 5 m
- 2 odstredivé čerpadlá vrátane elektrického a mechanického merania, variabilné otáčky cez frekvenčný menič
- miesto merania DN50 vyhovujúce normám na stanovenie hodnôt Kv v regulačných ventiloch
- vymeniteľné prvky potrubia
- prietokom riadený systém
- samostatná riadiaca stanica s riadiacou konzolou a zberom dát
- elektronické meranie a digitálne zobrazenie všetkých dôležitých nameraných hodnôt na ovládacom pulte
- kontrola diferenčného tlaku pri stanovení hodnoty Kv
- Softvér GUNT na zber dát cez USB pod Windows 10
Technické dáta
Potrubný systém
- menovité priemery: DN25, DN50, DN80, DN100
- tlakový stupeň: PN10
- plniaca nádrž: 500 l (voliteľná nádrž 120 0 l)
- regulačné ventily: 1x K vs 10, 2x K vs 40, 1x K vs 100
Čerpadlá, rýchlosť: 300…3000 min -1
- normové čerpadlo 32/160, 20m 3 /h, 34,7m, 4kW
- normové čerpadlo 40/250, 40m 3 /h, 66,5m, 11kW
Oddiely potrubia
- 1: dĺžka: 3m, hladká/hrubá, DN25/DN20
- 2: dĺžka: 3m, hladká, DN50
- 3: dĺžka: 1,2m, 10 meracích prípojok, priehľadné, DN50
Meracie rozsahy
- tlak: 8x 10bar, 2x -1…0,6bar
- diferenčný tlak: 2x 0…1,6bar
- prietok: 1x 0…50m 3 /h, 1x 0…100m 3 /h
- prietokomer clony: DN25, 0…0,6 bar
400V, 50Hz, 3 fázy
Rozmery a hmotnosť
DxŠxV: 11450x4500x2400 mm
Hmotnosť: cca. 1000 kg
Vyžaduje sa pre prevádzku
prípojka vody: 1,5m 3 /h
Odporúča sa PC s Windows
Objednávacie číslo: 070.12400
![Základy mechaniky tekutín: Prehľad webu E-Learn](/images/wissen_thumbs/599_en-GB.jpg)
![Prietok v potrubiach a armatúrach](/images/wissen_thumbs/175_en-GB.jpg)
![Experimentálny závod na mechaniku tekutín HM 124](/images/wissen_thumbs/105_en-GB.jpg)
![](/images/datasheet/533/HM-124-Fluid-mechanics-experimental-plant-products_list_small-gunt-533-foto_totale.jpg)

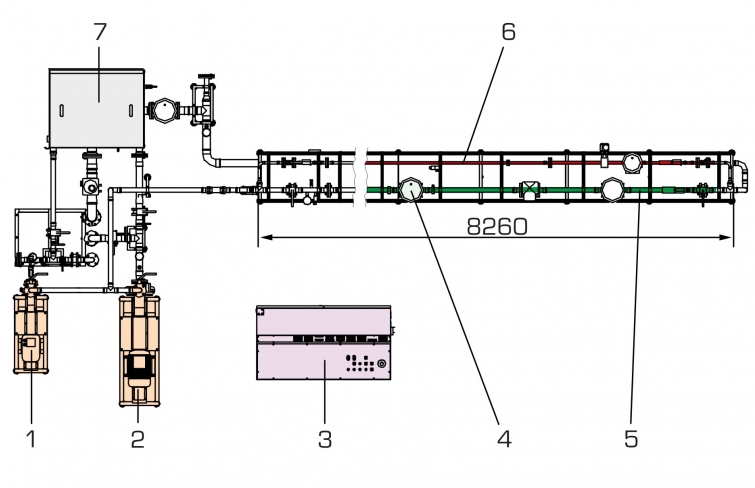

![Flexibilné nastavenie experimentálneho zariadenia: 1 čerpadlo 32/160, 2 čerpadlá 40/250, 3 ovládacia konzola, 4 meracie miesta pre regulačné ventily, 5 meracích úsekov DN50, 6 meracích úsekov DN20/25, 7 horná plniaca nádrž](/images/datasheet/533/HM-124-Fluid-mechanics-experimental-plant-products_list_small-gunt-533-zeichnung.jpg)

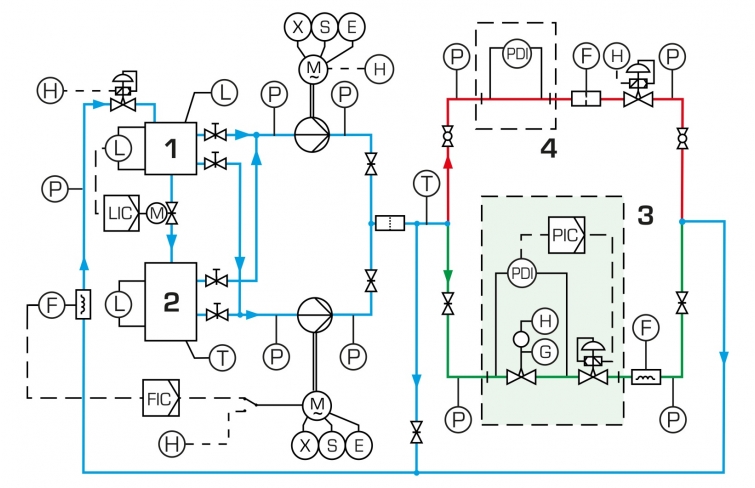

![Komplexná schéma procesu: 1 horná plniaca nádrž, 2 prídavná nádrž v spodnej úrovni, 3 meracie miesta pre regulačné ventily, 4 meracie miesta pre časti potrubia; zelená: merací úsek DN50, červená: merací úsek DN20/25, modrá: potrubia](/images/datasheet/533/HM-124-Fluid-mechanics-experimental-plant-products_list_small-gunt-533-zeichnung_einzelheit_1.jpg)

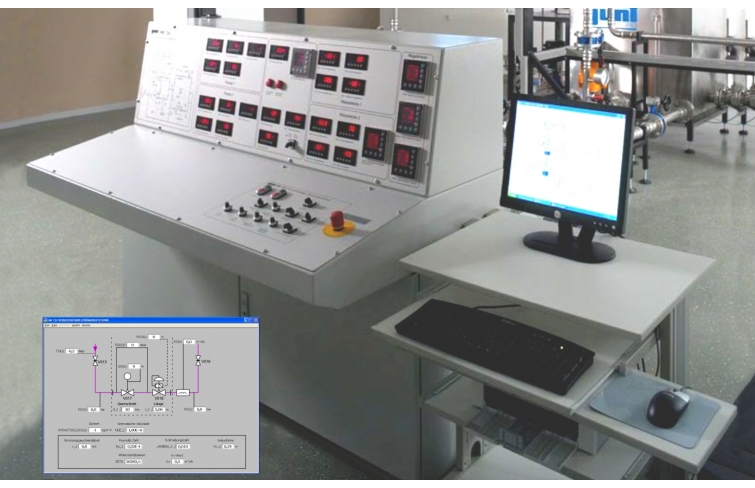

![Riadiaca stanica pozostávajúca z riadiacej konzoly a zberu dát pre pohodlné zaznamenávanie a analýzu experimentov](/images/datasheet/533/HM-124-Fluid-mechanics-experimental-plant-products_list_small-gunt-533-zeichnung_einzelheit_2.jpg)
