HM 122 Straty tlaku v potrubiach
- základy merania prietoku
- základy merania tlaku
- stanovenie koeficientu trenia pre rôzne materiály a priemery rúr
- koeficienty odporu ohybov, zväčšení a kontrakcií potrubia
- tlakové straty a otváracie charakteristiky ventilov a armatúr
1 tréner
1 sada inštruktážneho materiálu
- odpory a straty v turbulentnom prúdení potrubia
- uzavretý vodný okruh s nádržou a čerpadlom
- ideálne výsledky merania vďaka dlhej meracej časti s niekoľkými bodmi merania tlaku
- presné meranie tlaku cez prstencové komory
Znalosť tlakových strát v rôznych potrubných prvkoch je kľúčovým faktorom pri navrhovaní potrubných systémov. Trenažér HM 122 umožňuje experimentálne stanovenie týchto dôležitých koeficientov a skúmanie tlakovej krivky v typických úsekoch potrubia.
Trenažér sa skladá z troch priamych rúrových častí vyrobených z rôznych materiálov a s rôznymi priemermi. Zahrnuté sú aj: potrubný diel s ohybmi potrubia, potrubný diel so sťahovaním a zväčšením a potrubný diel s vymeniteľnými ventilmi a armatúrami.
Veľká dĺžka potrubných sekcií 2,5 m a skutočnosť, že každá sekcia je vybavená najmenej piatimi bodmi na meranie tlaku, znamená, že je možné získať veľmi presné merania a demonštrovať lineárne zníženie tlaku v potrubí.
Pre porovnávacie merania a kalibrácie sú zahrnuté rotameter a objemová odmerná nádrž. Objemové meranie pomocou stopiek poskytuje vysoko presné výsledky aj pri nízkych prietokoch. Na meranie tlaku a diferenčného tlaku sú k dispozícii trubicové manometre, tlakomer Bourdonovej trubice a snímač diferenčného tlaku.
Miesta merania tlaku sú navrhnuté ako prstencové komory pre presné meranie tlaku. Pohyblivý panel manometra šetrí miesto a umožňuje optimálnu dostupnosť. Súčasťou trenažéra je uzavretý vodný okruh s nádržou a dvojstupňové odstredivé čerpadlo. To znamená, že trenažér môže byť použitý nezávisle od siete laboratórií.
Objednávacie číslo: 070.12200
Špecifikácia
- vyšetrenie tlakových strát
- tri dlhé rúrkové časti vyrobené z medi a ocele s rôznymi priemermi
- časť potrubia s ohybmi potrubia
- časť potrubia s náhlou kontrakciou a rozšírením
- potrubný diel s vymeniteľnými armatúrami s rôznymi charakteristikami otvárania: ihlový ventil, uzatvárací ventil, guľový ventil
- stanovenie tlakovej krivky pozdĺž meracieho úseku až s 8 bodmi merania tlaku
- jednoduché meranie tlaku cez prstencové komory
- meranie tlaku a diferenčného tlaku s 8 trubicovými manometrami, tlakomerom Bourdonovej trubice a elektronickým snímačom diferenčného tlaku
- meranie prietoku cez rotameter a objemovú meraciu nádrž
- uzavretý vodný okruh s nádržou a dvojstupňovým odstredivým čerpadlom
- nádrž z nehrdzavejúcej ocele
Technické dáta
2-stupňové odstredivé čerpadlo
- príkon: 0,37kW
- max. prietok: 4,5 m 3 /h
- max. výška hlavy: 14,7m
3 rovné rúrkové úseky, dĺžka merania: 2,5 m
- meď, priemer: 28x1mm, 22x1mm
- oceľ, priemer: 1/2”
Časť potrubia s ohybom potrubia
- meď, priemer: 22x1mm
Časť potrubia s kontrakciou/zväčšením
- meď
- kontrakcia, priemer: 18x1mm
- zväčšenie, priemer: 28x1mm
Časť potrubia s ventilmi a armatúrami
- meď, priemer: 18x1mm
Objemová odmerná nádrž: 20L
Nádrž na vodu: 110L
Meracie rozsahy
- tlak: -1…1,5bar
- diferenčný tlak: 1x 0…+/-350 mbar, 8x 0…1000 mmWC
- prietok: 1x 400…4000L/h
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 3260x790x1930 mm
Hmotnosť: cca. 340 kg
Objednávacie číslo: 070.12200
![Základy mechaniky tekutín: Prehľad webu E-Learn](/images/wissen_thumbs/599_en-GB.jpg)
![Prietok v potrubiach a armatúrach](/images/wissen_thumbs/175_en-GB.jpg)
![Mechanika tekutín, návrh základného laboratória](/images/wissen_thumbs/257_en-GB.jpg)

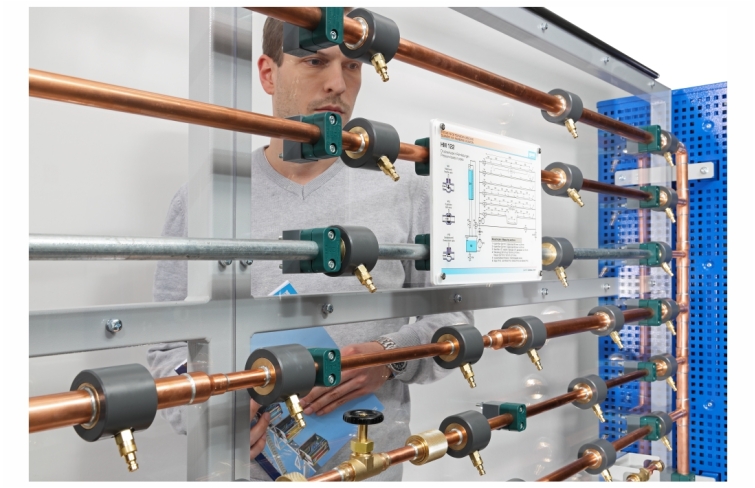

![Prispôsobená verzia produktu s priehľadným zadným panelom](/images/datasheet/531/HM-122-Pressure-losses-in-pipes-products_list_small-gunt-531-add_1.jpg)

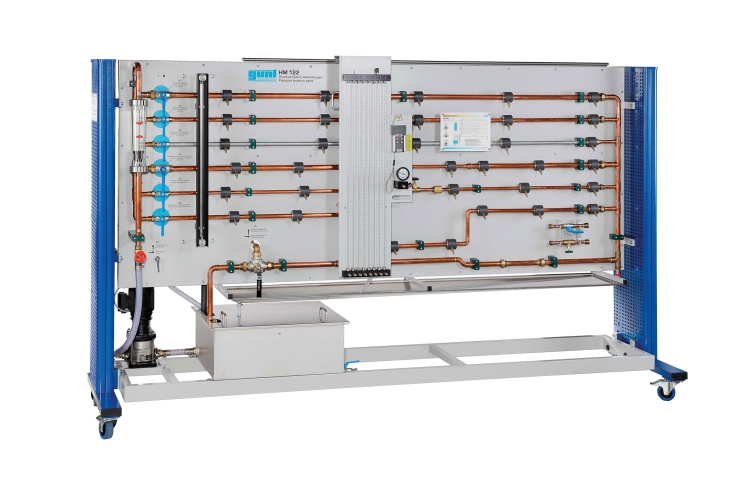

![](/images/datasheet/531/HM-122-Pressure-losses-in-pipes-products_list_small-gunt-531-foto_totale.jpg)

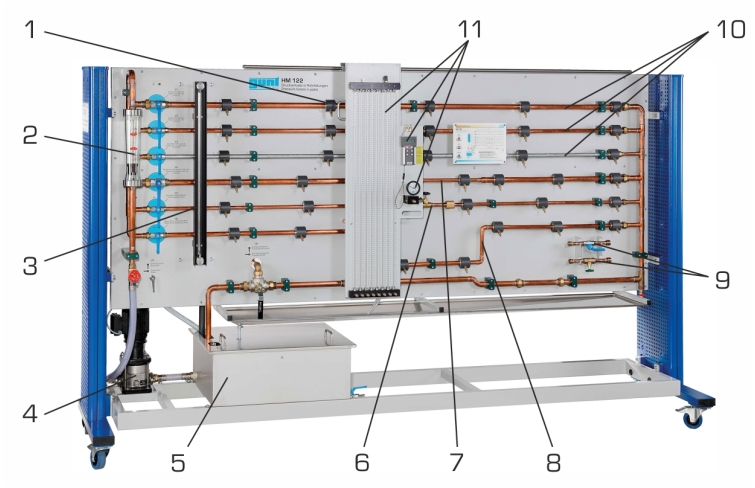

![1 prstencová komora na meranie tlaku, 2 rotameter, 3 indikátor hladiny meracej nádrže, 4 čerpadlo, 5 nádrž, 6 potrubných dielov s vymeniteľnými ventilmi a armatúrami, 7 potrubných dielov so sťahovaním a zväčšovaním, 8 potrubných dielov s ohybmi potrubia, 9 vymeniteľných ventilov a armatúry, 10 dlhých častí potrubia, 11 pohyblivých panelov s tlakomerom Bourdonovej trubice, snímačom diferenčného tlaku a trubicovým manometrom](/images/datasheet/531/HM-122-Pressure-losses-in-pipes-products_list_small-gunt-531-zeichnung.jpg)

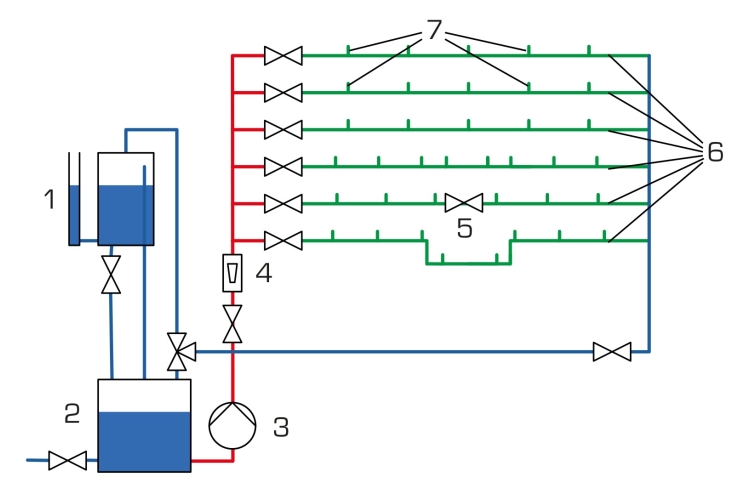

![1 objemová meracia nádrž, 2 zásobná nádrž, 3 odstredivé čerpadlo, 4 rotameter, 5 vymeniteľných ventilov a armatúr, 6 rôznych častí potrubia, 7 bodov na meranie tlaku](/images/datasheet/531/HM-122-Pressure-losses-in-pipes-products_list_small-gunt-531-zeichnung_einzelheit_1.jpg)

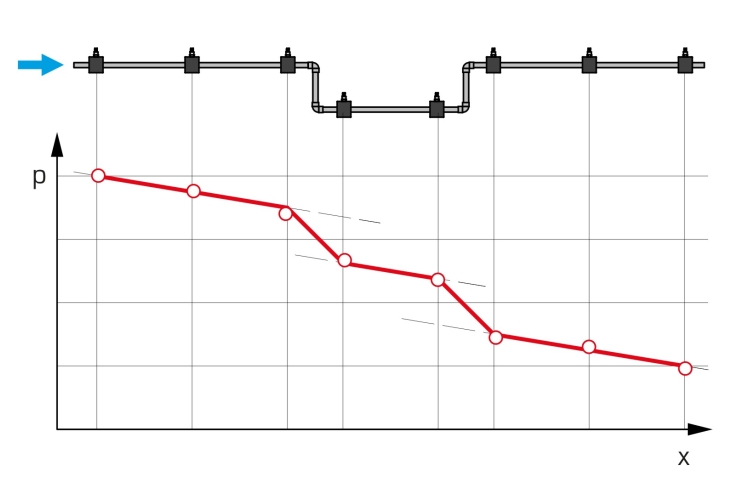

![Tlaková krivka v časti potrubia so 4 kolenami potrubia (hore); x poloha v časti potrubia, p tlak vody](/images/datasheet/531/HM-122-Pressure-losses-in-pipes-products_list_small-gunt-531-zeichnung_einzelheit_2.jpg)
