HL 113 Inštalačná technológia: straty vo ventiloch a armatúrach
- tlakové straty vo ventiloch a armatúrach
- meranie tlakového rozdielu
- vplyv tvaru ventilového otvoru na tlakovú stratu
- vplyv rýchlosti prúdenia
- stanovenie koeficientov odporu
- porovnanie medzi experimentom a výpočtom
1 tréner
1 diferenčný tlakomer
1 sada spojovacích hadíc
1 sada inštruktážneho materiálu
- trenažér pre vykurovanie a sanitárnu techniku
- tlakové straty v štandardných ventiloch a armatúrach
V potrubných systémoch vznikajú tlakové straty v dôsledku trenia a turbulencie. V praxi spôsobuje použitie uzatváracích ventilov a armatúr tlakové straty, ktoré je potrebné vziať do úvahy pri projektovaní potrubných sietí.
Jednotku HL 113 je možné použiť na skúmanie tlakových strát rôznych uzatváracích ventilov a armatúr. Použité potrubné prvky sú komerčne štandardné komponenty vo vykurovacej a sanitárnej technike. Priehľadný panel je namontovaný na pevnom, pohyblivom ráme.
Trenažér sa skladá z piatich potrubných častí, v každej z nich sú namontované rôzne uzatváracie ventily a armatúry. Pomocou guľových ventilov je možné individuálne zvoliť časti potrubia.
Jedna z rúrových častí je priehľadná s priehľadným guľovým ventilom, aby bolo možné vizualizovať podmienky prúdenia pred a za uzatváracím ventilom. Prietok sa nastavuje pomocou ventilov na vstupe a výstupe a odčítava sa na rotametri.
Miesta na meranie tlaku v potrubnom systéme sú navrhnuté ako prstencové komory a sú umiestnené priamo pred a za ventilmi a armatúrami, čo zaisťuje presné meranie tlaku. Snímače sú pripojené v pároch k meraču diferenčného tlaku a príslušný diferenčný tlak sa zobrazuje na displeji.
Objednávacie číslo: 065.11300
Špecifikácia
- vyšetrenie tlakových strát na rôznych uzatváracích ventiloch a armatúrach
- potrubné prvky sú komerčne štandardné komponenty vo vykurovacej a sanitárnej technike
- priehľadný panel namontovaný na pevnom, pohyblivom ráme
- časti potrubia je možné individuálne zvoliť pomocou guľových ventilov
- vodovodné prípojky s rýchlospojkami
- prietok je možné nastaviť pomocou ventilov
- meranie prietoku pomocou rotametra
- meranie diferenčného tlaku cez diferenčný tlakomer s displejom
Technické dáta
Guľový ventil, plastový, priehľadný, Ø: DN32
Guľový ventil, oceľ, Ø: DN15
Ventil s uhlovým sedlom, Ø: DN15
Skrutkovací ventil, Ø: DN15
Uzáver, Ø: DN15
Merač diferenčného tlaku
Meracie rozsahy
- prietok: 200…1700L/h
- tlak: ±200 mbar
Rozmery a hmotnosť
DxŠxV: 1650x700x1850 mm
Hmotnosť: cca. 90 kg
Vyžaduje sa pre prevádzku
vodovodná prípojka, odtok
Objednávacie číslo: 065.11300
![Základy mechaniky tekutín: Prehľad webu E-Learn](/images/wissen_thumbs/599_en-GB.jpg)
![Prietok v potrubiach a armatúrach](/images/wissen_thumbs/175_en-GB.jpg)

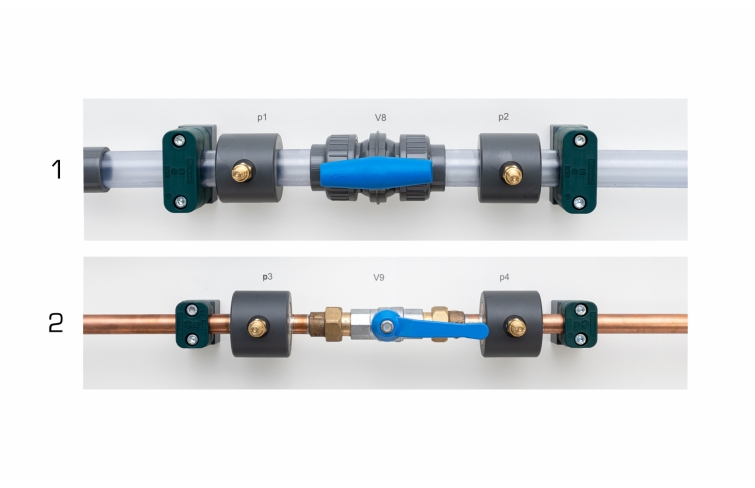

![1 guľový ventil z priehľadného plastu na vizualizáciu prietokových podmienok pred a za uzatváracím ventilom, 2 guľové ventily](/images/datasheet/417/HL-113-Installation-technology-losses-in-valves-and-fittings-products_list_small-gunt-417-add_1.jpg)

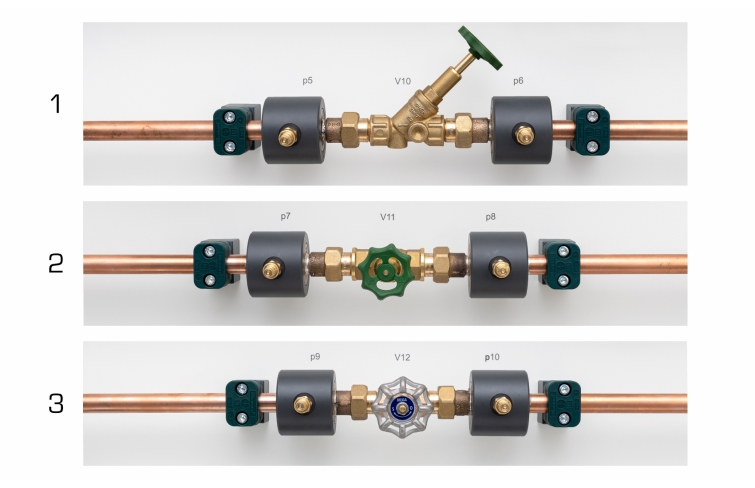

![1 uhlový sedlový ventil, 2 skrutkovací ventil, 3 posúvač](/images/datasheet/417/HL-113-Installation-technology-losses-in-valves-and-fittings-products_list_small-gunt-417-add_2.jpg)

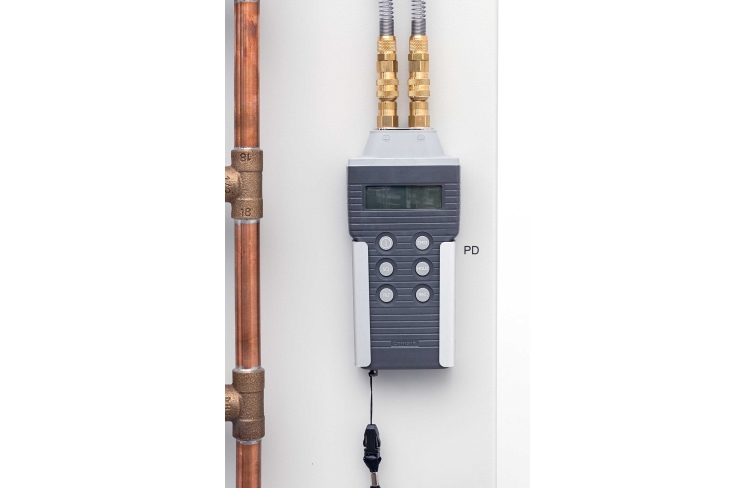

![Merač diferenčného tlaku](/images/datasheet/417/HL-113-Installation-technology-losses-in-valves-and-fittings-products_list_small-gunt-417-add_3.jpg)

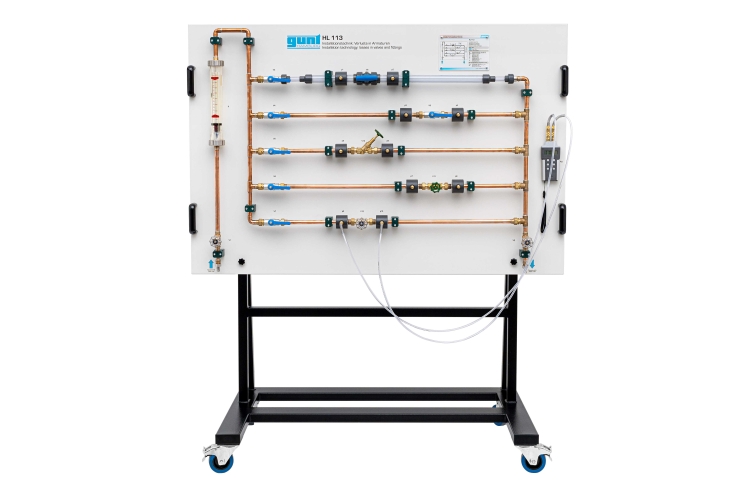

![](/images/datasheet/417/HL-113-Installation-technology-losses-in-valves-and-fittings-products_list_small-gunt-417-foto_totale.jpg)

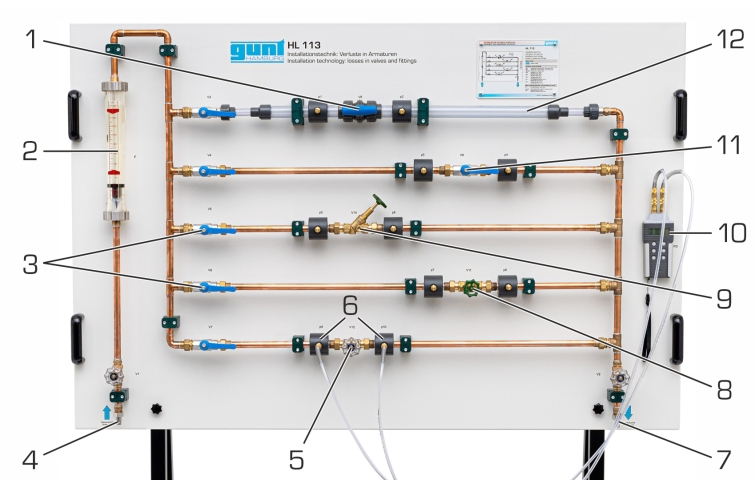

![1 guľový ventil (priehľadný plast), 2 rotameter, 3 guľové ventily na výber úsekov potrubia, 4 prívod vody, 5 posúvač, 6 prstencových komôr ako miesta na meranie tlaku, 7 vypúšťacích, 8 skrutkovacích ventilov, 9 uhlových sedlových ventilov, 10 diferenčný tlakový merač, 11 guľový ventil, 12 priehľadný potrubný diel](/images/datasheet/417/HL-113-Installation-technology-losses-in-valves-and-fittings-products_list_small-gunt-417-zeichnung.jpg)

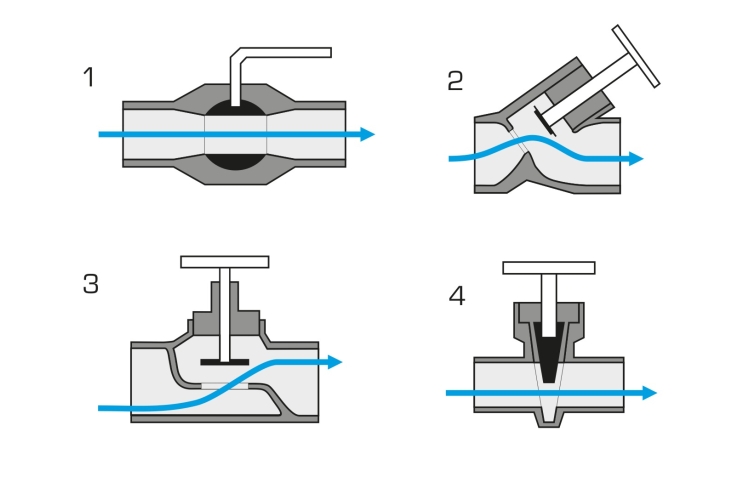

![Schematické znázornenie prierezu rôznych ventilov a ich funkcie: 1 guľový ventil, 2 uhlový sedlový ventil, 3 skrutkový ventil, 4 posúvač](/images/datasheet/417/HL-113-Installation-technology-losses-in-valves-and-fittings-products_list_small-gunt-417-zeichnung_einzelheit_1.jpg)

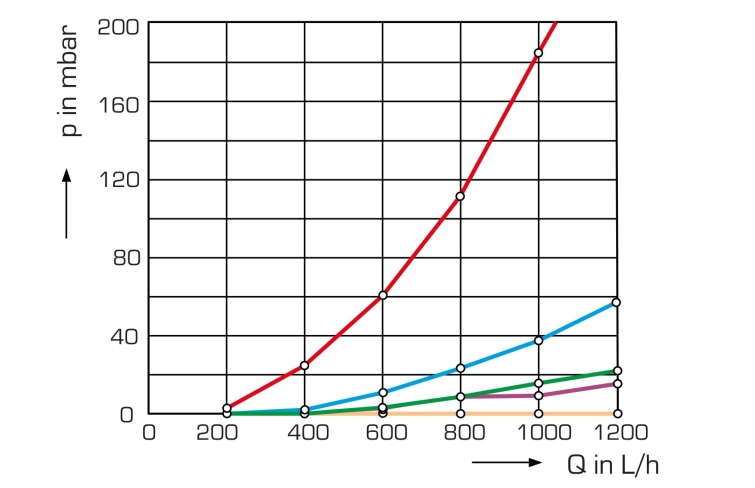

![Strata tlaku vo ventiloch a armatúrach pri rôznych prietokoch: červená: skrutkovací ventil, modrá: ventil s rohovým sedlom, zelená: posúvač, fialová: guľový ventil DN15, oranžová: guľový ventil DN32; p tlak, Q prietok](/images/datasheet/417/HL-113-Installation-technology-losses-in-valves-and-fittings-products_list_small-gunt-417-zeichnung_einzelheit_2.jpg)
