HL 111 Inštalačná technológia: straty v priamych potrubiach
Tlakové krivky kvapalín v pohybe a kvapalín v pokoji v potrubiach sa od seba zásadne líšia. Pri rovnakom prívodnom tlaku vznikajú straty v prúdiacich kvapalinách v dôsledku trenia potrubia; tieto straty sa prejavujú ako tlakové straty. V kvapalinách v pokoji je statický tlak v horizontálnych rúrkových prvkoch konštantný.
HL 111 zobrazuje tlakovú krivku prúdiacich a statických nestlačiteľných kvapalín v potrubí. Trenažér je vhodný na vysvetlenie pojmov ako hydrostatický tlak v statických a pohybujúcich sa kvapalinách. Priehľadný panel je namontovaný na pevnom, pohyblivom ráme.
Napájací tlak je generovaný vyvýšenou nádržou. Aby bol zabezpečený konštantný prívodný tlak, je nádrž vybavená doplňovacím mechanizmom a prepadom. Meracia časť je umiestnená na konci nádrže. Prietok a tým aj rýchlosť prúdenia je možné nastaviť v dvoch bodoch.
Pozdĺž meracej časti je šesť bodov merania tlaku. Príslušné tlaky možno odčítať pomocou trubicového manometra vzhľadom na výšku stĺpca kvapaliny.
Objednávacie číslo: 065.11100
Špecifikácia
- tlakové straty v otvorenom potrubnom systéme
- priehľadný panel namontovaný na pevnom, pohyblivom ráme
- priehľadná zvýšená nádrž s prepadom na napájanie potrubnej časti
- konštantný statický napájací tlak
- prietok je možné nastaviť pomocou guľových ventilov
- meracia časť so 6 meracími bodmi
- tlak zobrazený pomocou 6 trubicových manometrov
Technické dáta
Nádrž: cca. 8L
6 trubicových manometrov
Meracie rozsahy
- tlak: -200…600mmWC
Rozmery a hmotnosť
DxŠxV: 1650x700x1850 mm
Celková hmotnosť: cca. 90 kg
Vyžaduje sa pre prevádzku
vodovodná prípojka, odtok
Objednávacie číslo: 065.11100
![Základy mechaniky tekutín: Prehľad webu E-Learn](/images/wissen_thumbs/599_en-GB.jpg)
![Prietok v potrubiach a armatúrach](/images/wissen_thumbs/175_en-GB.jpg)

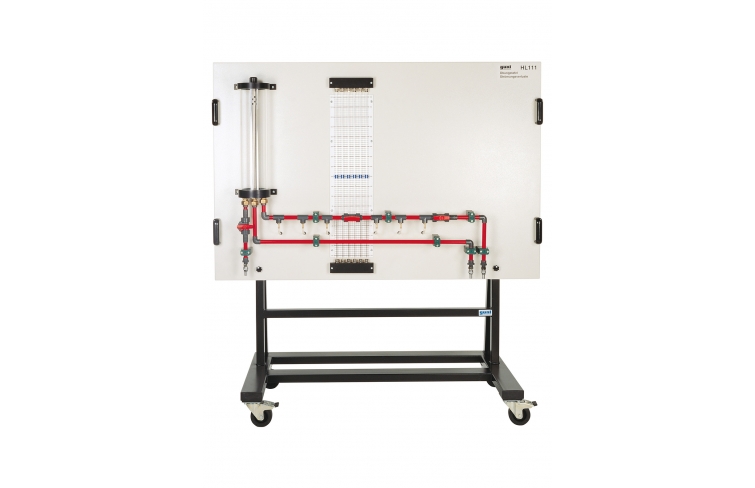

![](/images/datasheet/415/HL-111-Installation-technology-losses-in-straight-pipes-products_list_small-gunt-415-foto_totale.jpg)

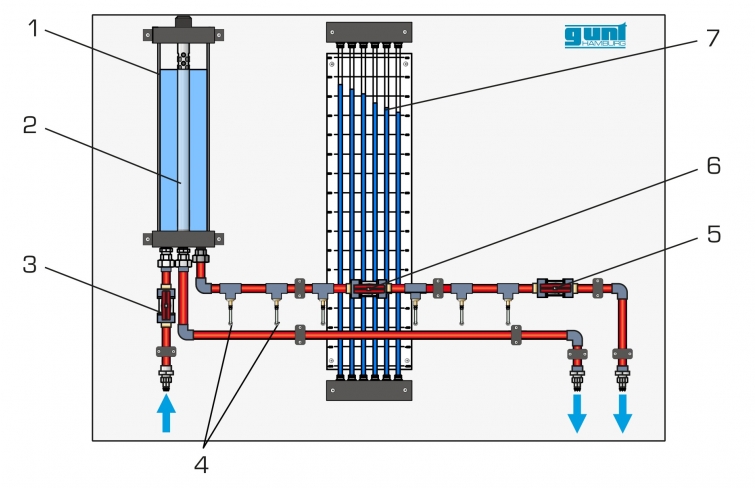

![1 zvýšená nádrž, 2 prepad, 3 guľový ventil pre prítok, 4 miesta na meranie tlaku s prstencovými komorami, 5 guľových ventilov pre vypúšťanie, 6 nastaviteľných rezistorov, 7 trubicový panel manometra](/images/datasheet/415/HL-111-Installation-technology-losses-in-straight-pipes-products_list_small-gunt-415-zeichnung.jpg)

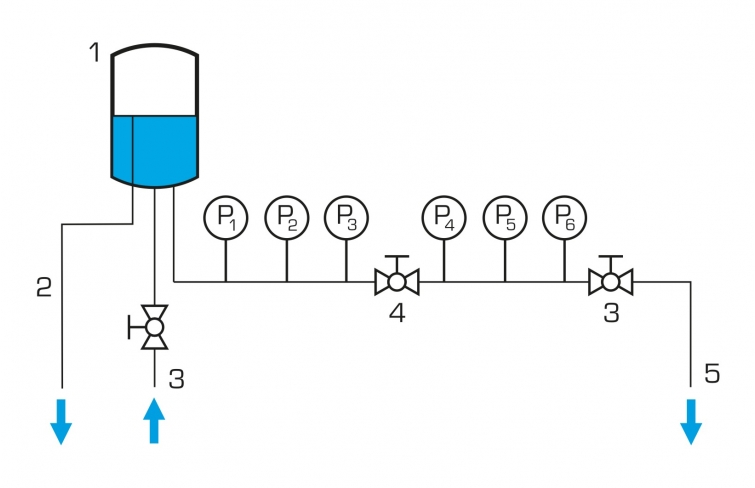

![Schéma procesu: 1 nádrž, 2 prepad, 3 nastavenie prítoku/odtoku, 4 nastaviteľný odpor, 5 odtok vody](/images/datasheet/415/HL-111-Installation-technology-losses-in-straight-pipes-products_list_small-gunt-415-zeichnung_einzelheit_1.jpg)

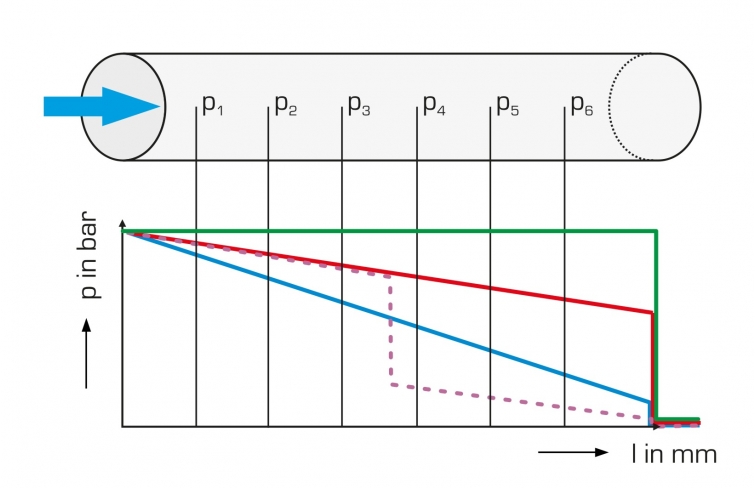

![Lineárna tlaková strata v prvku prietokového potrubia: p 1 až p 6 bodov merania tlaku; zelená: žiadny prietok, červená: pri strednej rýchlosti prúdenia, modrá: pri plnej rýchlosti prúdenia, prerušovaná fialová: pri strednej rýchlosti prúdenia a odporu nastavená cez guľový ventil](/images/datasheet/415/HL-111-Installation-technology-losses-in-straight-pipes-products_list_small-gunt-415-zeichnung_einzelheit_2.jpg)
