HL 102 Inštalačná technológia: straty v rôznych potrubiach
- vyšetrenie tlakových strát prietoku potrubím
- meranie tlakového rozdielu na rôznych úsekoch potrubia
- vplyv rôznych priemerov potrubia
- vplyv rôznych materiálov a drsnosti povrchu
- vplyv rýchlosti prúdenia
- porovnanie medzi experimentom a teóriou
1 tréner
1 diferenčný tlakomer
1 sada hadíc
1 sada inštruktážneho materiálu
- tlaková strata v potrubí
- rôzne materiály a priemery
Pri prietoku potrubím vznikajú tlakové straty v dôsledku trenia medzi stenou potrubia a vodou. Tlaková strata je priamo závislá od drsnosti povrchu vnútornej steny potrubia, a teda od použitého materiálu. Okrem toho je tlaková strata ovplyvnená rýchlosťou prúdenia a plochou prierezu, cez ktorý sa prúdi.
Jednotka HL 102 umožňuje študovať tlakovú stratu nestlačiteľných kvapalín v plne pretekajúcich rovných rúrkových prvkoch. Trenažér je vhodný na posúdenie toho, ako rôzne materiály a priemery rúr ovplyvňujú prietok. Použité potrubné prvky sú komerčne štandardné komponenty vo vykurovacej a sanitárnej technike. Priehľadný panel je namontovaný na pevnom, pohyblivom ráme. Štyri časti potrubia sú vymeniteľné. Jednotlivé meracie úseky je možné vložiť do potrubného systému na preskúmanie.
Na paneli sú namontované štyri rovné rúrkové prvky. Tie je možné individuálne zvoliť pomocou guľových ventilov. Diferenčný tlak v potrubnom systéme je obmedzený pomocou prepúšťacieho ventilu. Prietok sa nastavuje pomocou ventilov na prítoku a spiatočke a odčítava sa na rotametri.
Miesta na meranie tlaku v potrubnom systéme sú riešené ako prstencové komory a sú umiestnené medzi začiatkom a koncom meracích úsekov, čo zaisťuje presné meranie tlaku. Snímače sú pripojené v pároch k meraču diferenčného tlaku a príslušný diferenčný tlak sa zobrazuje na displeji.
Objednávacie číslo: 065.10200
Špecifikácia
- skúmanie tlakových strát spôsobených trením v prietoku potrubím
- potrubné prvky sú komerčne štandardné komponenty vo vykurovacej a sanitárnej technike
- priehľadný panel namontovaný na pevnom, pohyblivom ráme
- štyri meracie úseky s rôznymi prierezmi rúr a materiálmi
- je možné použiť vlastné individuálne meracie úseky s prstencovými komorami na meranie tlaku
- časti potrubia je možné zvoliť pomocou guľových ventilov
- prepúšťací ventil zabezpečuje vyrovnanie tlaku
- vodovodné prípojky realizované pomocou rýchlospojok na prítoku a spiatočke
- prietok je možné nastaviť pomocou ventilov
- meranie prietoku pomocou rotametra
- meranie diferenčného tlaku cez diferenčný tlakomer s displejom
Technické dáta
Meracia dĺžka rúrových častí: 1000 mm
Časť potrubia 1: plast zdrsnený, Ø: 20x1,5mm
Časť potrubia 2: oceľ, Ø: 1/2”
Časť potrubia 3: meď, Ø: 18x1mm
Časť potrubia 4: meď, Ø: 15x1mm
Merač diferenčného tlaku
- max. pretlak: 1000 mbar
Meracie rozsahy
- prietok: 150…1600L/h
- diferenčný tlak: ±350 mbar
Rozmery a hmotnosť
DxŠxV: 1650x700x1850 mm
Hmotnosť: cca. 92 kg
Vyžaduje sa pre prevádzku
pripojenie vody na 150 0L/h, odtok
Objednávacie číslo: 065.10200
![Základy mechaniky tekutín: Prehľad webu E-Learn](/images/wissen_thumbs/599_en-GB.jpg)
![Prietok v potrubiach a armatúrach](/images/wissen_thumbs/175_en-GB.jpg)
![Návrh inštalatérskeho laboratória](/images/wissen_thumbs/255_en-GB.jpg)

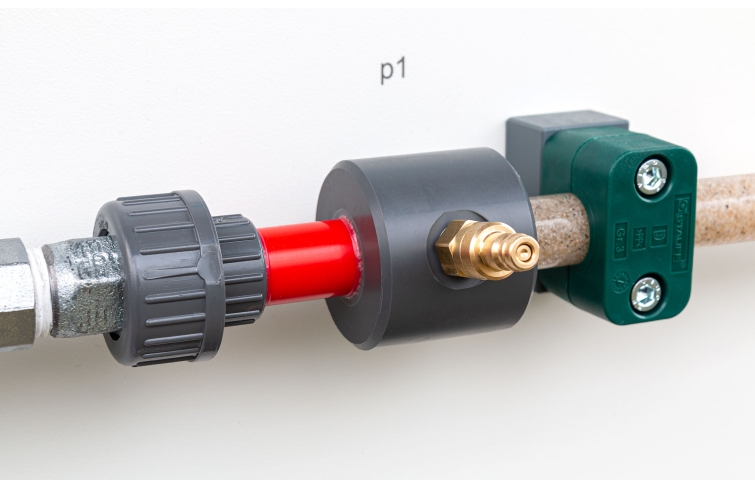

![Prstencová komora: miesto merania tlaku v potrubnom systéme](/images/datasheet/403/HL-102-Installation-technology-losses-in-different-pipes-products_list_small-gunt-403-add_1.jpg)

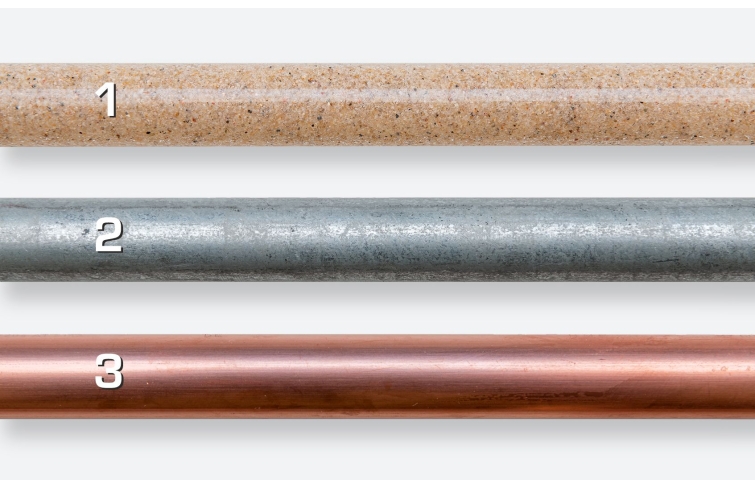

![Časti potrubia vyrobené z rôznych materiálov a drsnosti povrchu na vyšetrenie tlakových strát: 1 priehľadný plast zdrsnený, 2 oceľové, 3 medené](/images/datasheet/403/HL-102-Installation-technology-losses-in-different-pipes-products_list_small-gunt-403-add_2.jpg)

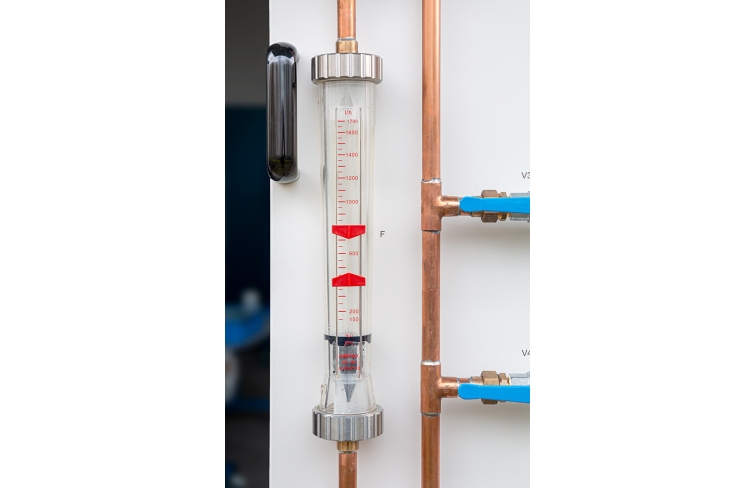

![Rotameter](/images/datasheet/403/HL-102-Installation-technology-losses-in-different-pipes-products_list_small-gunt-403-add_3.jpg)

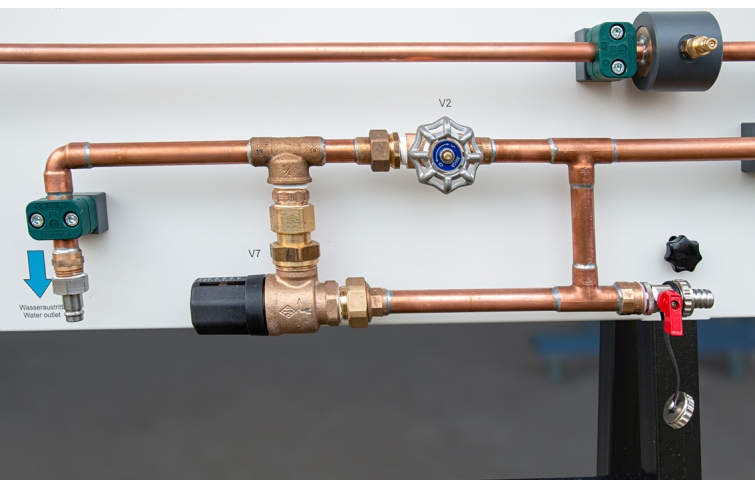

![Prepúšťací ventil v obtokovom potrubí ako ochrana proti neprípustne vysokým tlakom](/images/datasheet/403/HL-102-Installation-technology-losses-in-different-pipes-products_list_small-gunt-403-add_4.jpg)

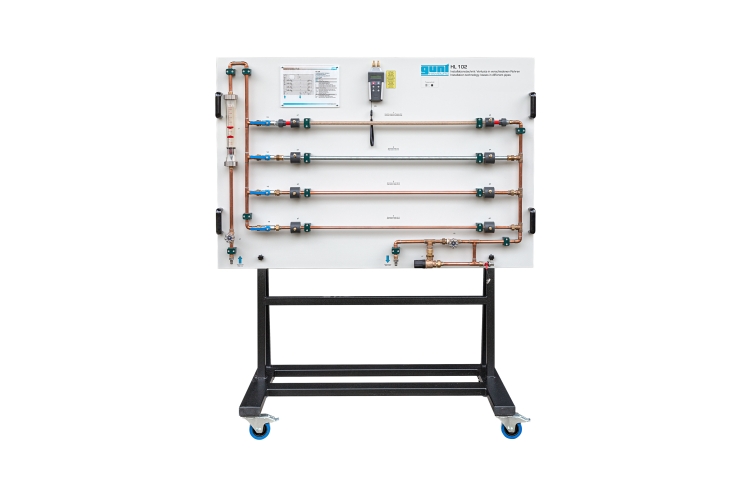

![](/images/datasheet/403/HL-102-Installation-technology-losses-in-different-pipes-products_list_small-gunt-403-foto_totale.jpg)

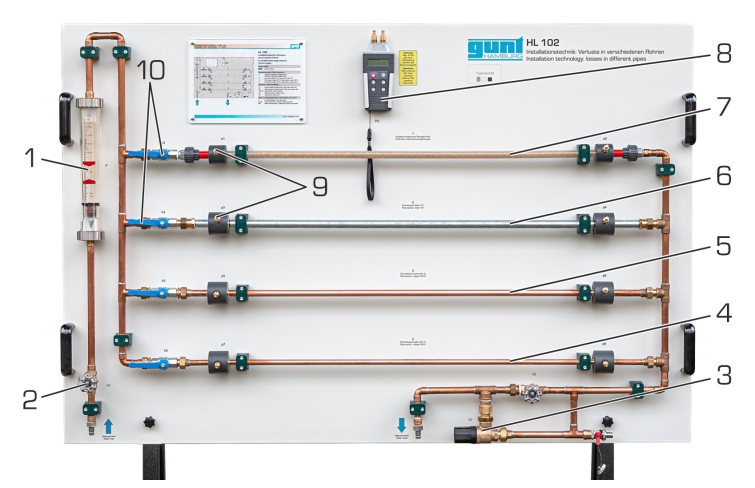

![1 prietokomer, 2 prítokové ventily, 3 prepúšťacie ventily, 4 medené rúrkové časti 15x1mm, 5 medené rúrkové časti 18x1mm, 6 oceľové rúrkové časti 1/2”, 7 priehľadných plastových rúrových častí, 8 diferenčných tlakových meračov, 9 tlakových meracích bodov, 10 guľové ventily na výber častí potrubia](/images/datasheet/403/HL-102-Installation-technology-losses-in-different-pipes-products_list_small-gunt-403-zeichnung.jpg)

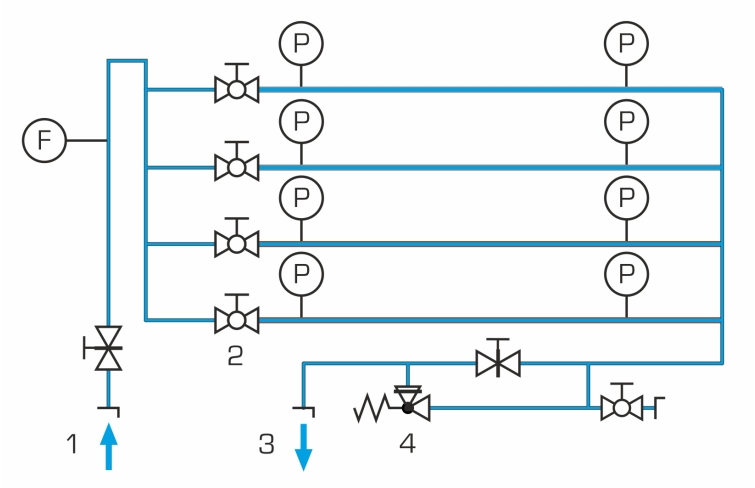

![Schéma procesu s polohou meracích bodov: 1 prítok, 2 guľový ventil na výber meracieho úseku, 3 spiatočka, 4 prepúšťací ventil; P tlak, F prietok](/images/datasheet/403/HL-102-Installation-technology-losses-in-different-pipes-products_list_small-gunt-403-zeichnung_einzelheit_1.jpg)

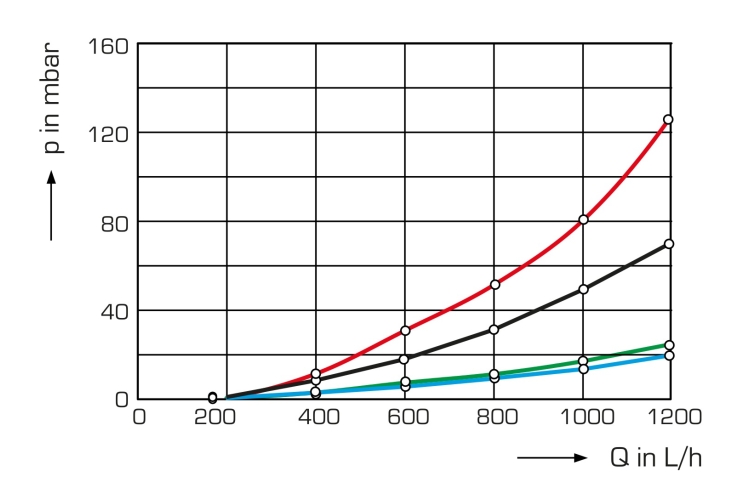

![Namerané diferenčné tlaky pri rôznych prietokoch: červená: plast, čierna: meď Ø 15x1mm, zelená: oceľ Ø 1/2”, modrá: meď Ø 18x1mm; Q prietok, p tlak](/images/datasheet/403/HL-102-Installation-technology-losses-in-different-pipes-products_list_small-gunt-403-zeichnung_einzelheit_2.jpg)
