HM 290 Základná jednotka pre turbíny
- uzavretý vodný okruh pre napájanie turbín
- Softvér GUNT na zber dát, vizualizáciu a obsluhu
- základné experimenty na odstredivých čerpadlách
- súčasť stroja na fluidnú energiu GUNT Labline
- základné pokusy na odstredivom čerpadle
- spolu s turbínami HM 288 , HM 289 alebo HM 291
- určenie typických kriviek turbín
- výkonové krivky pri rôznych rýchlostiach turbíny
- stanovenie efektívnosti
1 experimentálna jednotka
1 softvér GUNT + kábel USB
1 sada inštruktážneho materiálu
voliteľné
WP 300.09 Laboratórny vozík
HM 288 Pokusy s reakčnou turbínou
HM 289 Experimenty s Peltonovou turbínou
HM 291 Experimenty s akčnou turbínou
Základná jednotka HM 290 je potrebná na napájanie rôznych turbín. Základná jednotka navyše umožňuje základné experimenty na odstredivom čerpadle.
Uzavretý vodný okruh HM 290 obsahuje nádrž na vodu a odstredivé čerpadlo s premenlivou rýchlosťou cez frekvenčný menič. Skúmaná turbína ( HM 288 , HM 289 , HM 291 ) je umiestnená na kryte nádrže a je pripojená k základnej jednotke pomocou hadice. Prietok, teda tlak aplikovaný na turbínu, sa nastavuje rýchlosťou čerpadla. Dopravná výška a tlak pred turbínou môžu byť udržiavané konštantné pomocou regulácie tlaku. Tlmiaca doska vo vnútri nádrže zaisťuje nízky vstup vzduchu do cirkulujúcej vody. Základné experimenty s čerpadlom je možné vykonávať pomocou priloženého škrtiaceho ventilu. Škrtiaca klapka je umiestnená na kryte nádrže namiesto turbíny.
Základná jednotka je vybavená snímačmi tlaku a prietoku. Mikroprocesorová meracia technika je dobre chránená v kryte. Namerané hodnoty sa prenášajú priamo do PC cez USB , kde ich možno analyzovať pomocou priloženého softvéru.
Všetky výhody softvérovo podporovaných experimentov s prevádzkou a vyhodnocovaním ponúka softvér GUNT a mikroprocesor.
K dispozícii sú nasledovné turbíny: reakčná turbína ( HM 288 ), Peltonova turbína ( HM 289 ) a akčná turbína ( HM 291 ).
Objednávacie číslo: 070.29000
Špecifikácia
- zásobovanie turbín HM 288 , HM 289 alebo HM 291 vodou pod tlakom
- základné experimenty na odstredivých čerpadlách
- spolu s turbínami: skúmanie prevádzkového správania a zaznamenávanie charakteristík turbín
- obsahuje čerpadlo a priehľadnú nádržku na vodu
- nízky vstup vzduchu do cirkulujúcej vody zabezpečený tlmiacou doskou vo vnútri nádrže
- variabilné otáčky čerpadla cez frekvenčný menič
- snímače prietoku a tlaku
- vďaka integrovanej inštrumentácii na báze mikroprocesora nie sú potrebné žiadne ďalšie zariadenia s chybovým zapojením
- zobrazovanie a vyhodnocovanie nameraných hodnôt ako aj obsluha jednotky prostredníctvom softvéru
- Softvér GUNT s riadiacimi funkciami a zberom dát cez USB pod Windows 10
Technické dáta
Pumpa
- príkon: 670W
- max. prietok: 70L/min
- max. výška: 35,4m
Nádrž na vodu: cca. 15L
Meracie rozsahy
- prietok: 3,9…50L/min
- tlak: -1…5bar
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 670x600x840 mm
Hmotnosť: cca. 47 kg
Vyžaduje sa pre prevádzku
PC s Windows
Objednávacie číslo: 070.29000
![Turbíny](/images/wissen_thumbs/184_en-GB.jpg)
![Vodné turbíny](/images/wissen_thumbs/195_en-GB.jpg)
![GUNT Labline beh kvapalinové stroje](/images/wissen_thumbs/99_en-GB.jpg)
![Labline stroje na energiu tekutín](/images/wissen_thumbs/359_en-GB.jpg)
![WP 300.09 Laboratórny vozík](/images/datasheet/849/HM-290-WP-300.09-Laboratory-trolley-products_list_small-gunt-849-foto_totale.jpg)
![HM 288 Experimenty s reakčnou turbínou](/images/datasheet/849/HM-290-HM-288-Experiments-with-a-reaction-turbine-products_list_small-gunt-849-foto_totale.jpg)
![HM 289 Experimenty s Peltonovou turbínou](/images/datasheet/849/HM-290-HM-289-Experiments-with-a-Pelton-turbine-products_list_small-gunt-849-foto_totale.jpg)
![HM 291 Experimenty s akčnou turbínou](/images/datasheet/849/HM-290-HM-291-Experiments-with-an-action-turbine-products_list_small-gunt-849-foto_totale.jpg)

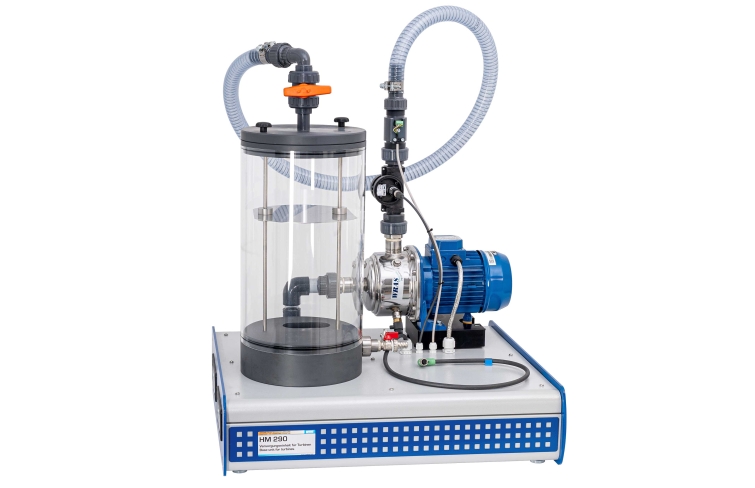

![](/images/datasheet/849/HM-290-Base-unit-for-turbines-products_list_small-gunt-849-foto_totale.jpg)

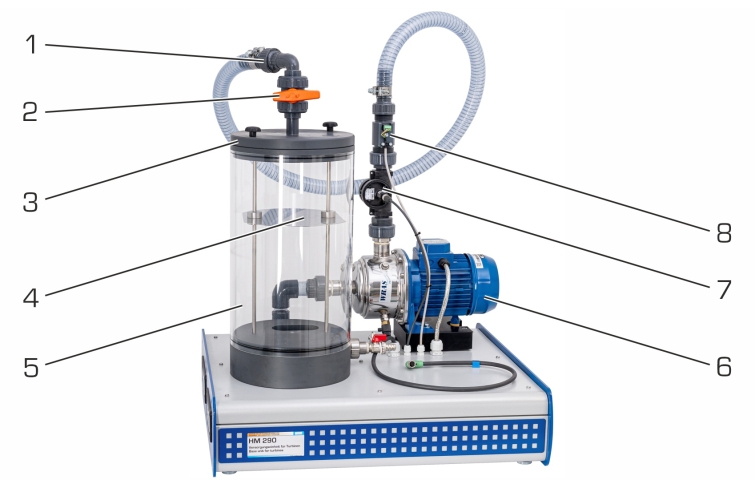

![1 prípojka na vodu, 2 škrtiaci ventil pre pokusy s čerpadlom, 3 kryt nádrže, 4 tlmiace dosky, 5 nádrž na vodu, 6 čerpadlo s motorom, 7 snímač tlaku, 8 prietokomer](/images/datasheet/849/HM-290-Base-unit-for-turbines-products_list_small-gunt-849-zeichnung.jpg)

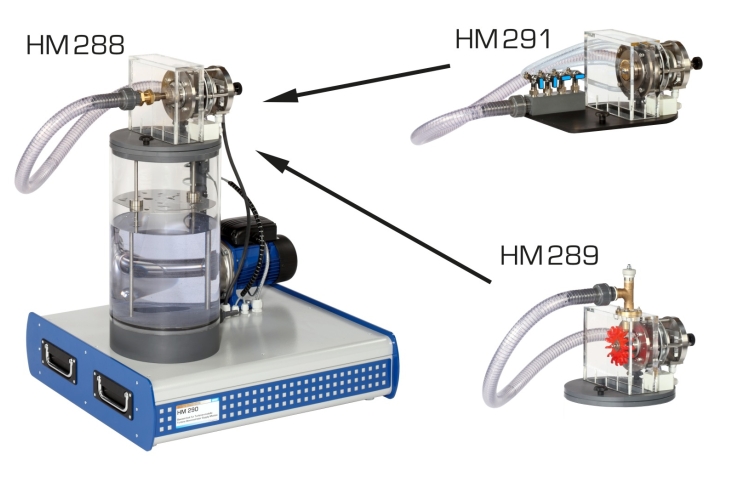

![Na obrázku je znázornená základná jednotka HM 290 spolu s reakčnou turbínou HM 288. Turbíny HM 289 alebo HM 291 je možné skúmať po jednoduchej výmene.](/images/datasheet/849/HM-290-Base-unit-for-turbines-products_list_small-gunt-849-zeichnung_einzelheit_1.jpg)

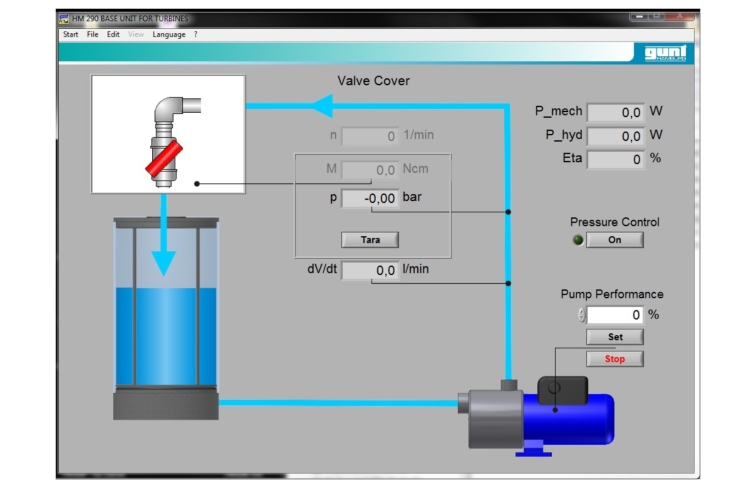

![Operačné rozhranie výkonného softvéru: experimentujte s čerpadlom](/images/datasheet/849/HM-290-Base-unit-for-turbines-products_list_small-gunt-849-zeichnung_einzelheit_2.jpg)
