HM 225.04 Odpor prostredia

určenie odporových síl na modeloch ponorených do prúdu
príslušenstvo pre aerodynamický trenažér HM 225

merať odporové sily na modeloch ponorených do prúdu
stanovenie koeficientov odporu vzduchu
aplikácia pulzovej frekvencie

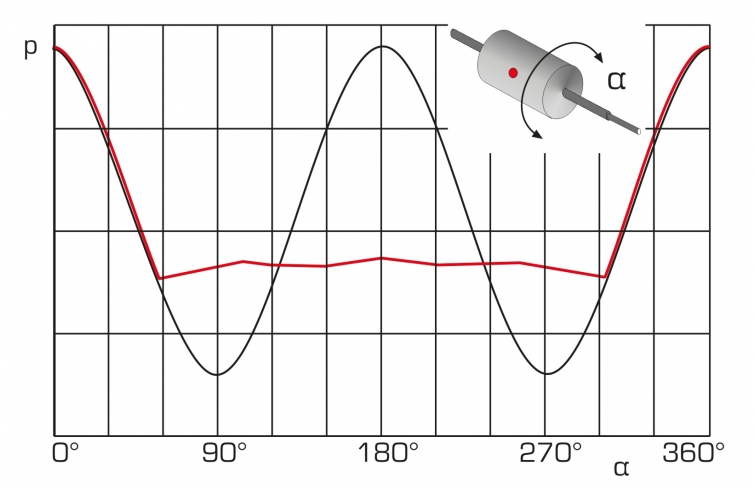

zaznamenajte rozloženie tlaku na valci ponorenom do prúdu
zmerajte depresiu brázdy za valcom ponoreným do prúdu

1 experimentálna jednotka
3 vlečné telesá
1 sada inštruktážneho materiálu

požadovaný

Aerodynamický trenažér HM 225

Každé teleso ponorené do prúdu je vystavené (okrem hydrostatického zdvihu) sile vyvolanej prúdením, ktorá závisí najmä od rýchlosti prúdenia, veľkosti telesa a tvaru telesa. Tvar karosérie predstavuje bezrozmerné číslo, súčiniteľ odporu vzduchu c _w .

Cieľom vedeckého štúdia a praktickej aplikácie (napr. pri konštrukcii vozidiel) je navrhnúť dokonalý tvar karosérie s cieľom udržať nízky odpor vzduchu. Koeficient odporu pre ľubovoľne tvarované karosérie sa dá spoľahlivo určiť iba experimentom.

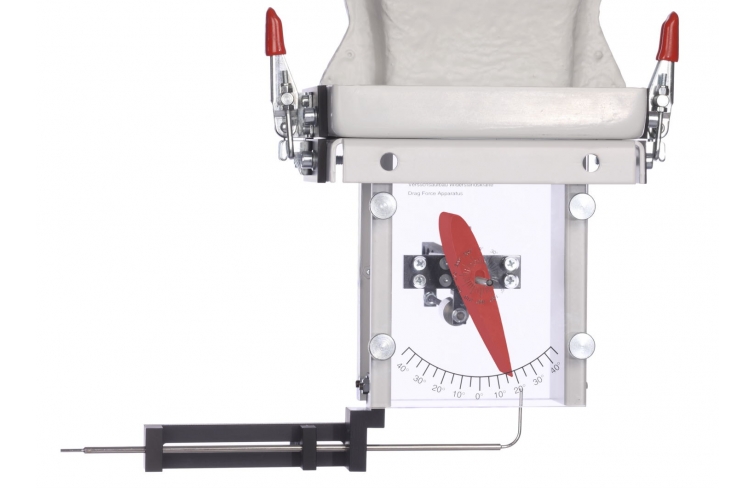

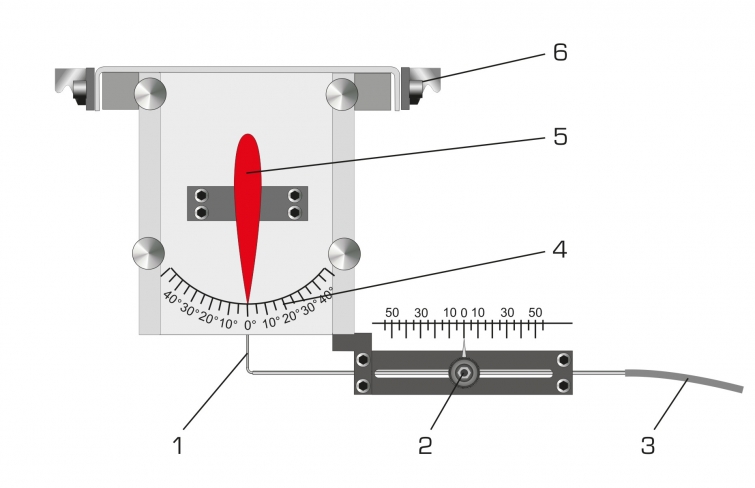

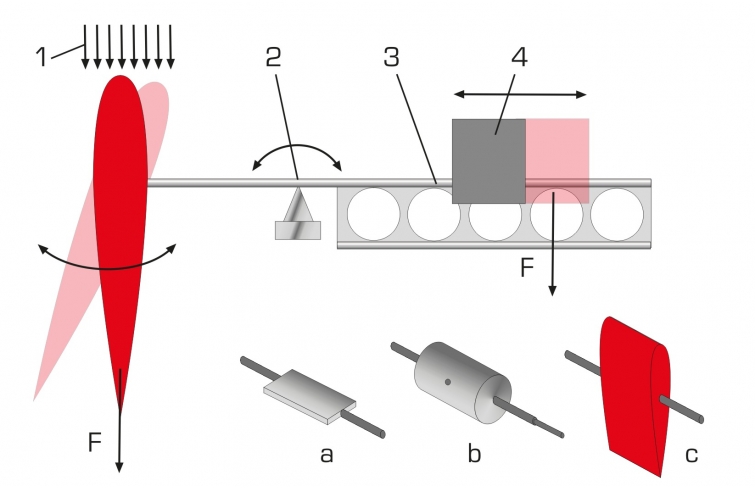

Experimentálna jednotka HM 225.04 – používaná v aerodynamickom trenažéri HM 225 – umožňuje meranie odporu v rôznych modeloch s cieľom určiť príslušné koeficienty odporu. V meracej časti je ako vlečné teleso použitý model (doskový, valec a model krídla). Sily vyskytujúce sa v prúde vzduchu sa merajú pomocou lúčovej stupnice s pohyblivým závažím. Pri vykonávaní experimentu s valcom sa môže použiť Pitotova trubica na zaznamenanie rozloženia tlaku okolitého toku.

Odpor môže byť tiež meraný nepriamo prostredníctvom pulzovej frekvencie. Pitotova trubica, pohyblivá šikmo k smeru prúdenia, umožňuje zaznamenávať tlaky, aby sa určil rýchlostný profil po prúde valca a tým sa zmerala takzvaná depresia brázdy.

Experimentálna jednotka je pripevnená k trenažéru HM 225 jednoducho a presne pomocou rýchloupínacích prvkov.

Objednávacie číslo: 070.22504

Špecifikácia

určenie odporových síl na modeloch ponorených do prúdu
zaznamenávanie rozloženia tlaku na modeloch ponorených do prúdu
zaznamenávanie rýchlostného profilu na meranie depresie brázdy za valcom ponoreným do prúdu
príslušenstvo pre aerodynamický trenažér HM 225
modely: doskový, valcový a profilový model ako vlečné teleso
valec s prídavným bodom merania tlaku
Pitotova trubica s horizontálnym nastavením na meranie celkových tlakov
